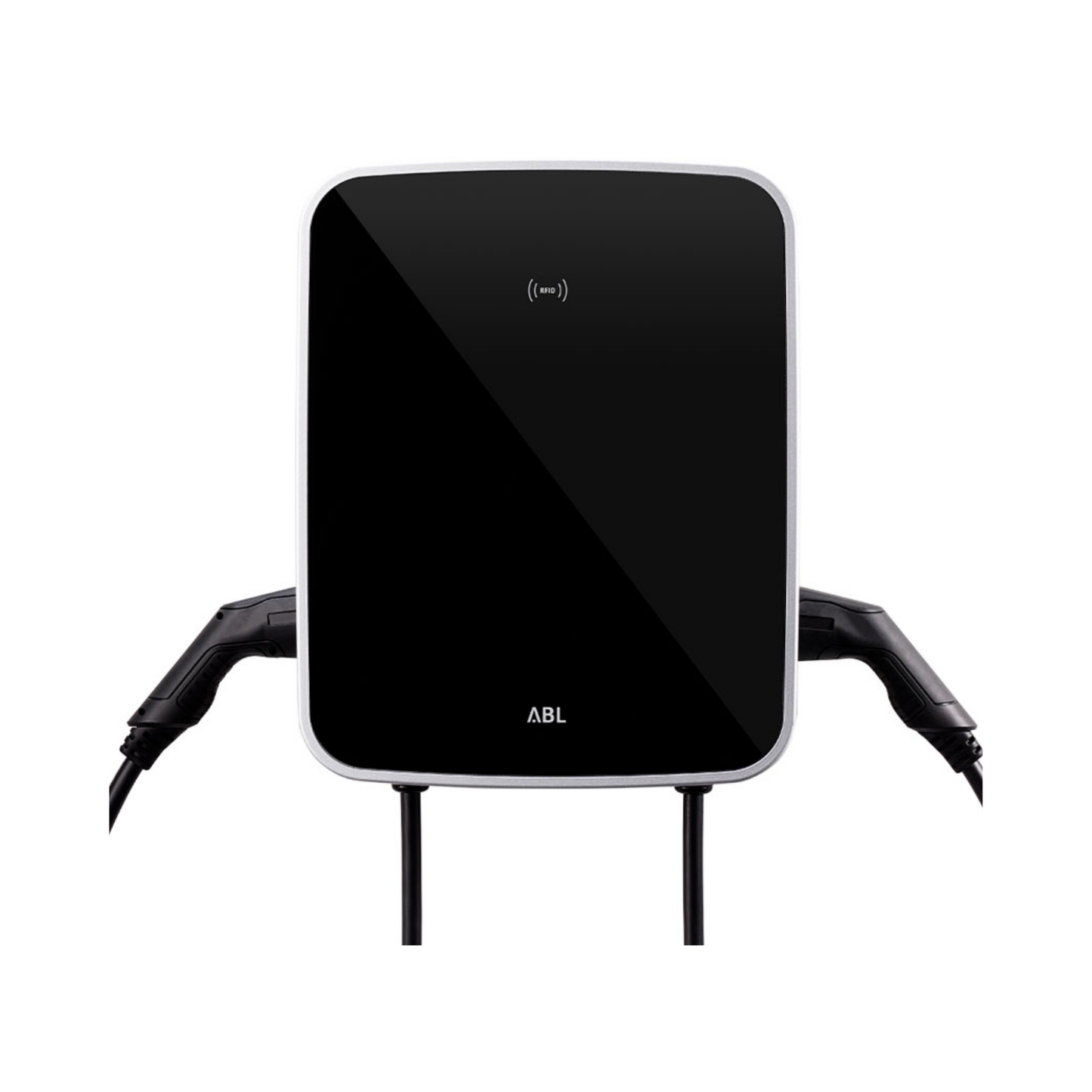

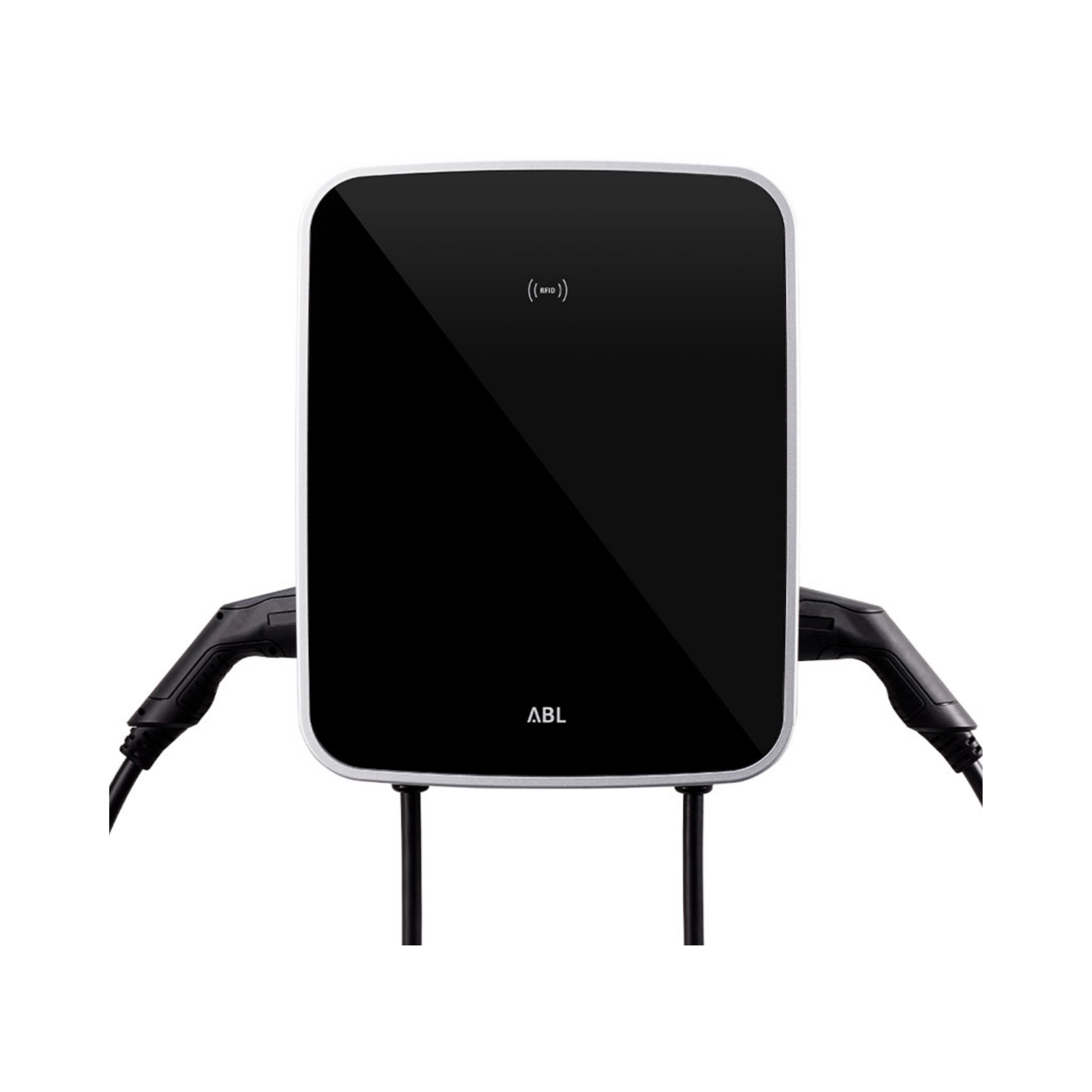

Die ABL eMH3 Twin 3W2225 ist eine Twin-Master-Wallbox mit zwei fest integrierten Typ-2 Ladekabeln. Sie kann zwei Fahrzeuge gleichzeitig laden und ist für Ladeleistungen von 2 x 11 kW oder alternativ 1 x 22 kW ausgelegt. Die Wallbox ist für den Einsatz als Master vorbereitet und eignet sich besonders für Gruppenlösungen mit Backend-Abrechnung.
Im Datenblatt wird beschrieben, dass die Kommunikation mit einem Backend zur Verrechnung des bezogenen Ladestroms mittels OCPP bereits integriert ist. Die Backend-Kommunikation erfolgt über LTE mit OCPP 1.6 und 1.5, transportiert via SOAP oder Websockets. Die Kommunikation zu weiteren eMH3-Wallboxen erfolgt über RS485.
Für die Zugangskontrolle ist ein RFID-Modul integriert, das per Software aktiviert werden kann. Zusätzlich nennt das Datenblatt Autorisierungsmöglichkeiten über RFID MIFARE, QR-Code, SMS oder Smartphone-App. Ein MID-konformer Energiezähler ist ebenfalls integriert.
Sicherheitsseitig ist die eMH3 3W2225 umfangreich ausgestattet: FI Typ A, DC-Fehlerstromerkennung ≥ 6 mA, Welding Detection, Temperaturüberwachung sowie IP54 und IK08 sind vorhanden. Händler führen das Modell ebenfalls als eMH3 Twin Master mit 2 x 6 m Typ-2-Ladekabeln, EAN 4011721175577 und OCPP-Kommunikation.
Allgemeine Eigenschaften
- Hersteller: ABL
- Modell: eMH3 Twin Master mit Ladekabeln
- Herstellernummer: 3W2225
- EAN: 4011721175577
- Produkttyp: Doppel-Wallbox / Master mit Ladekabeln
- Herstellungsland: Made in Germany
Laden & Leistung
- Maximale Ladeleistung: 2 x 11 kW oder 1 x 22 kW
- Nennspannung: 230 / 400 V
- Nennstrom: 32 A
- Nennfrequenz: 50 Hz
- Vorsicherung: 32 A bauseits erforderlich, C-Charakteristik empfohlen
- Netzanschluss: Zuleitung bis max. 16 mm² bzw. Kabeldurchmesser ≤ 25 mm²
- Anschlussklemmen: Direktanschluss am FI-Schutzschalter, PE über Durchgangsreihenklemme
Ladeanschluss
- Anschlusstechnik: zwei Ladekabel mit Typ-2-Kupplung gemäß IEC 62196-2
- Kabellänge: ca. 6 m
- Ausgangsspannung: 230 / 400 V
- Maximaler Ladestrom: 32 A
- Anzahl Ladepunkte: 2
Autorisierung & Bedienung
- Autorisierung: RFID MIFARE, QR-Code, SMS oder Smartphone-App
- RFID-Modul: integriert, per Software aktivierbar
- Anzeige: LED für Betriebszustand und Fehleranzeige
- Ladecontroller: EVCC2
- Verriegelung: integriertes Schloss
Energiemessung
- Energiezähler: MID-konform
Konnektivität & Schnittstellen
- Kommunikation Backend: LTE
- Kommunikationsprotokoll: OCPP 1.6 / 1.5
- Transport: SOAP oder Websockets
- Kommunikation EVSE: RS485
- Kommunikation EV: gemäß IEC 61851-1, Mode 3
- Systemhinweis: Master-Slave-Verfahren für Gruppenlösungen mit Backend-Abrechnung
Sicherheit & Schutz
- FI-Schutzschalter: Typ A, 30 mA
- DC-Fehlerstromerkennung: elektronisch, IΔn d.c. ≥ 6 mA
- Lastschalter: Installationsschütz, 4-polig, 40 A
- Welding Detection: Abschaltung des Ladepunktes bei Verschweißen eines Schützkontakts
- Temperaturüberwachung: intern, Reduktion des Ladestroms bzw. Abschaltung
- Schutzklasse: I
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
- Schutzart Gehäuse: IP54
- Stoßfestigkeit: IK08
- Maximale Aufbauhöhe: ≤ 2.000 m NHN
- Verlustleistung: 6,5 W
Arbeitsbedingungen
- Umgebungstemperatur Lagerung: -30 bis 85 °C
- Umgebungstemperatur Betrieb: -30 bis 50 °C
- Relative Luftfeuchtigkeit: 5 bis 95 %, nicht kondensierend
Gehäuse & Abmessungen
- Bauart: Wandgehäuse
- Befestigungsart: Wandbefestigung mittels mitgelieferter Montageplatte und Schrauben
- Material Gehäuse: Kunststoff
- Gehäusefarbe: schwarz, ähnlich RAL 9011
- Material Tür / Blende: Kunststoff
- Farbe Tür / Blende: silber, ähnlich RAL 9006 / schwarz, ähnlich RAL 9017
- Abmessungen (H x B x T): 492 x 400 x 192 mm
- Gewicht: ca. 21 kg
Lieferumfang
- Enthalten: Wallbox eMH3, gedruckte Kurzanleitung, Montage-Set, 1 Dreikantschlüssel
