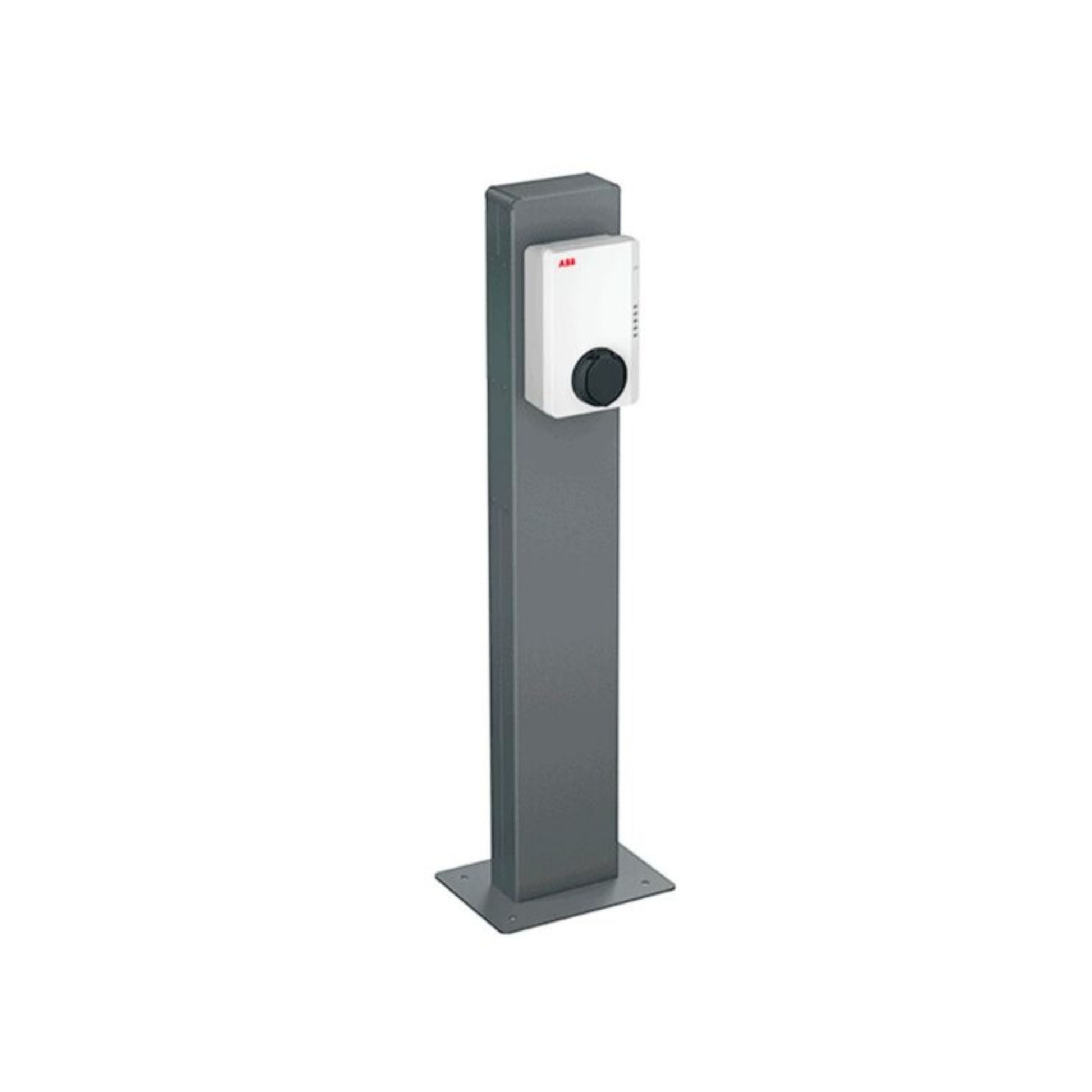

Der ABB TAC Standfuß 6AGC085345 ist die passende Lösung für die freistehende Montage einer ABB Terra AC Wallbox. Er eignet sich ideal, wenn keine Wandmontage möglich oder gewünscht ist – zum Beispiel auf Firmenparkplätzen, Kundenparkplätzen, Außenstellplätzen, Carports oder gewerblichen Ladepunkten.
Die Stele ist für die Installation einer ABB Terra AC Wallbox ausgelegt und kann im Innen- und Außenbereich eingesetzt werden. Durch die freistehende Bodenmontage lässt sich die Wallbox flexibel am gewünschten Ladepunkt platzieren.
Das hochwertige Aluminiumgehäuse in Anthrazit sorgt für eine robuste und optisch saubere Installation. Laut ABB-Installationsanleitung wiegt die Stele ohne Wallbox ca. 10,5 kg.
Für die sichere Montage empfiehlt ABB ein Betonfundament mit 70 x 60 cm und 50 cm Tiefe aus Betonklasse C30/37. Die Montage auf Asphalt ist laut Anleitung nicht zulässig. Die Anschlusskabel werden von unten durch die Stele geführt.
Der ABB TAC Standfuß ist die originale Alternative zur Wandmontage und ideal für professionelle Installationen mit ABB Terra AC Wallboxen.
𝗔𝗹𝗹𝗴𝗲𝗺𝗲𝗶𝗻𝗲 𝗘𝗶𝗴𝗲𝗻𝘀𝗰𝗵𝗮𝗳𝘁𝗲𝗻
Hersteller: ABB
Modell: TAC Pedestal Single
Hersteller-Artikelnummer: 6AGC085345
SKU: WBZ-1130-1
Produkttyp: Zubehör / Standfuß / Stele
Ausführung: Standfuß für 1 ABB Terra AC Wallbox
Geeignet für: ABB Terra AC Wallboxen
Montageart: freistehende Bodenmontage
Einsatzbereich: Innen- und Außenbereich
Material: Aluminium
Farbe: Anthrazit
Gewicht ohne Wallbox: ca. 10,5 kg

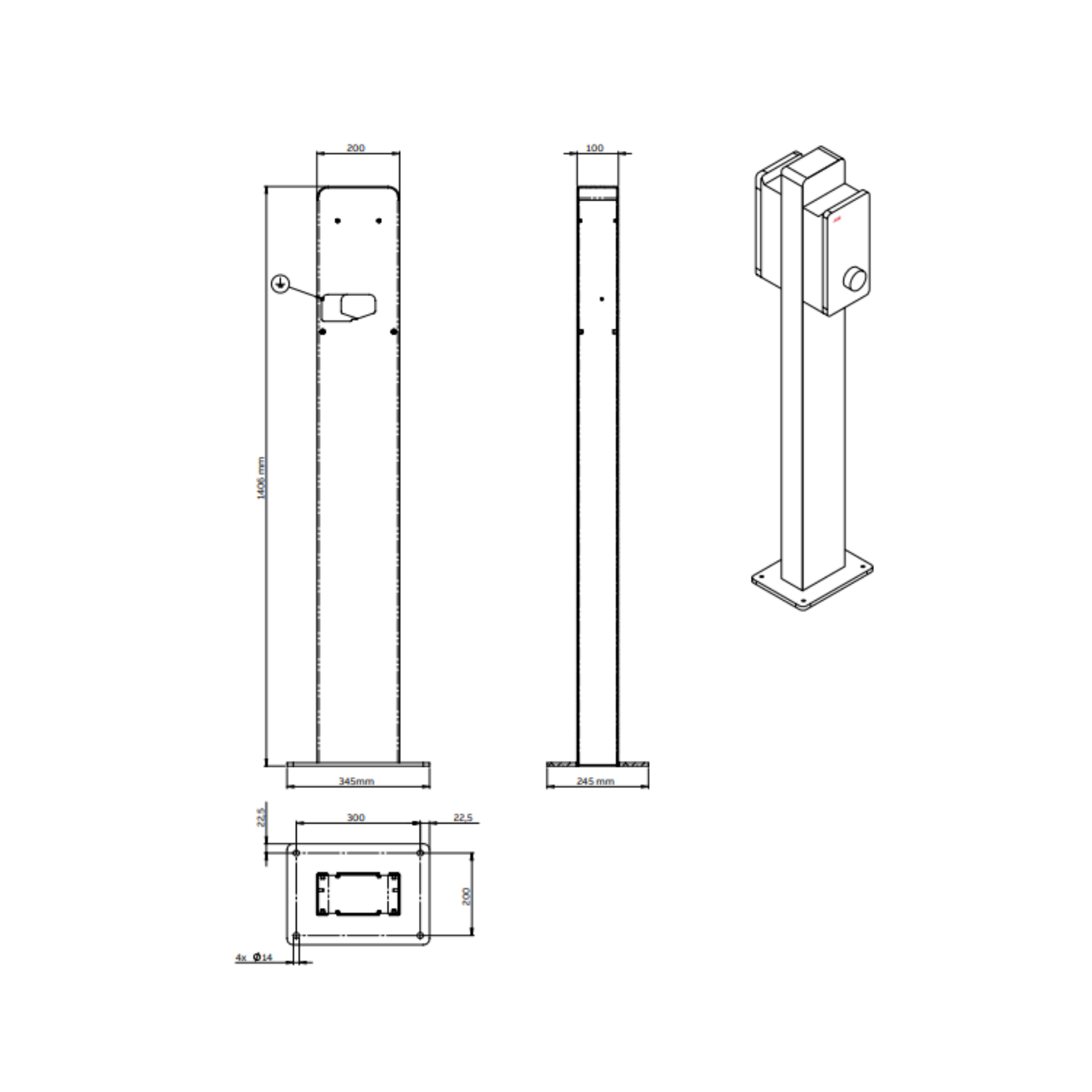

𝗔𝗕𝗠𝗘𝗦𝗦𝗨𝗡𝗚𝗘𝗡
Höhe: ca. 1406 mm / 1460 mm je nach Messangabe
Breite Säule: 200 mm
Tiefe Säule: 100 mm
Grundplatte: ca. 345 x 245 mm
Bohrbild: 4 Befestigungspunkte
Bohrloch: Ø 14 mm laut Maßzeichnung
𝗞𝗢𝗠𝗣𝗔𝗧𝗜𝗕𝗜𝗟𝗜𝗧Ä𝗧
Passend für: 1 ABB Terra AC Wallbox
Nicht geeignet für: Montage von 2 Wallboxen
Hinweis: Für 2 Wallboxen wird die Back-to-Back-Variante 6AGC085684 benötigt
𝗜𝗡𝗦𝗧𝗔𝗟𝗟𝗔𝗧𝗜𝗢𝗡
Fundament: Betonfundament erforderlich
Empfohlene Fundamentgröße: 70 x 60 cm, Tiefe 50 cm
Empfohlene Betonklasse: C30/37
Befestigung: 4x Anker M10x40
Montage auf Asphalt: nicht zulässig
Kabeleinführung: von unten durch die Stele
Empfohlene Kabellänge aus Fundament: ca. 1,5 m
Installation: durch qualifizierte Elektrofachkraft
𝗟𝗜𝗘𝗙𝗘𝗥𝗨𝗠𝗙𝗔𝗡𝗚
1x ABB TAC Standfuß / Stele für 1 ABB Terra AC Wallbox
Montagematerial zur Befestigung der Wallbox an der Stele
Kantenschutz
Erdungszubehör
Installationsanleitung
𝗛𝗜𝗡𝗪𝗘𝗜𝗦
Die abgebildete Wallbox gehört nicht zum Lieferumfang.
