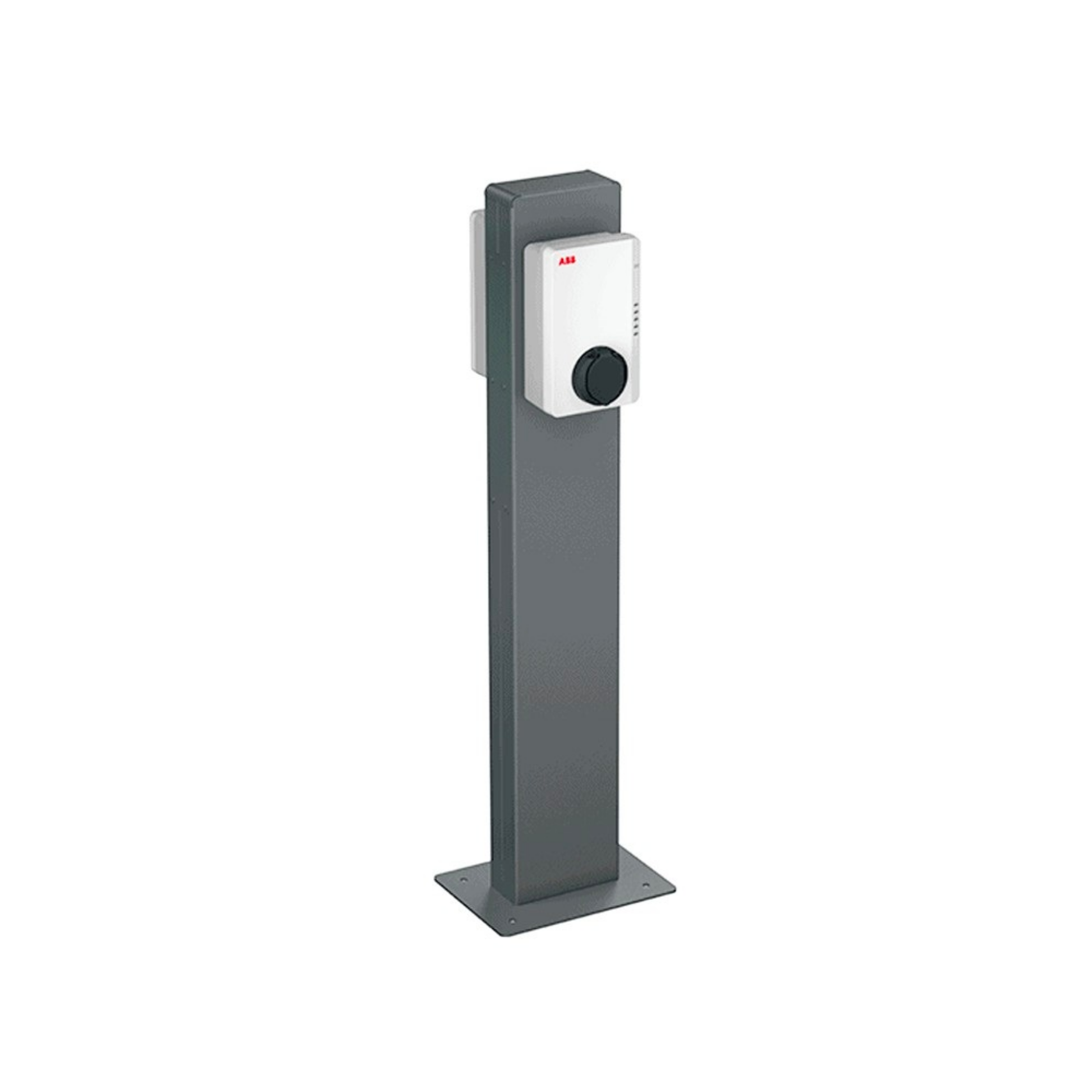

Der ABB TAC Standfuß 6AGC085684 ist die originale Stele für die freistehende Montage von zwei ABB Terra AC Wallboxen. Die Back-to-Back-Ausführung ermöglicht die Montage von zwei Ladestationen an einer Säule und ist damit ideal für Parkplätze, Firmenstandorte, Kundenparkplätze, Außenstellplätze und gewerbliche Ladeinfrastruktur.
Die Stele eignet sich als professionelle Alternative zur Wandmontage, wenn die Wallboxen direkt am Stellplatz positioniert werden sollen oder keine geeignete Wandfläche vorhanden ist. Durch die beidseitige Montage können zwei Ladepunkte platzsparend an einem Standort realisiert werden.
Das hochwertige Aluminiumgehäuse in Anthrazit sorgt für eine robuste und optisch saubere Installation. Laut ABB-Installationsanleitung wiegt die Stele ohne Wallboxen ca. 10,5 kg.
Für eine sichere Montage empfiehlt ABB ein Betonfundament mit 70 x 60 cm und 50 cm Tiefe aus Betonklasse C30/37. Die Montage auf Asphalt ist laut Anleitung nicht zulässig. Die Anschlusskabel werden von unten durch die Stele geführt.
Wichtig: Die Back-to-Back-Variante ist laut ABB für zwei Ladestationen vorgesehen und muss entsprechend mit zwei Wallboxen bestückt werden. Die abgebildeten Wallboxen gehören nicht zum Lieferumfang.
𝗔𝗹𝗹𝗴𝗲𝗺𝗲𝗶𝗻𝗲 𝗘𝗶𝗴𝗲𝗻𝘀𝗰𝗵𝗮𝗳𝘁𝗲𝗻
Hersteller: ABB
Modell: TAC Pedestal Back-to-Back
Hersteller-Artikelnummer: 6AGC085684
SKU: WBZ-1130-2
Produkttyp: Zubehör / Standfuß / Stele
Ausführung: Standfuß für 2 ABB Terra AC Wallboxen
Geeignet für: ABB Terra AC Wallboxen
Montageart: freistehende Bodenmontage
Einsatzbereich: Innen- und Außenbereich
Material: Aluminium
Farbe: Anthrazit
Gewicht ohne Wallboxen: ca. 10,5 kg

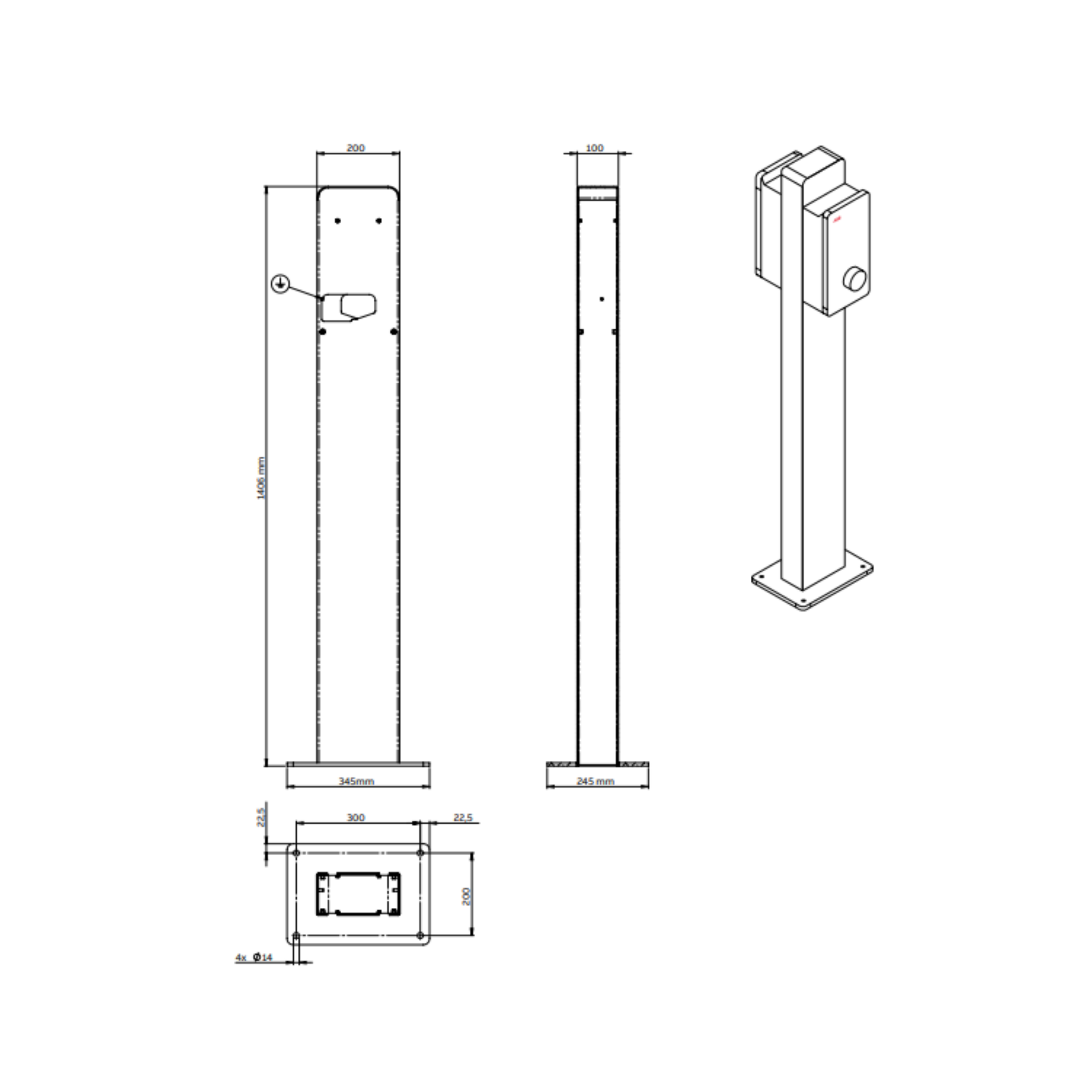

𝗔𝗕𝗠𝗘𝗦𝗦𝗨𝗡𝗚𝗘𝗡
Höhe: ca. 1406 mm / 1460 mm je nach Messangabe
Breite Säule: 200 mm
Tiefe Säule: 100 mm
Grundplatte: ca. 345 x 245 mm
Bohrbild: 4 Befestigungspunkte
Bohrloch: Ø 14 mm laut Maßzeichnung
𝗞𝗢𝗠𝗣𝗔𝗧𝗜𝗕𝗜𝗟𝗜𝗧Ä𝗧
Passend für: 2 ABB Terra AC Wallboxen
Montageart Wallboxen: Back-to-Back / beidseitige Montage
Nicht geeignet für: nur einseitige Montage mit nur einer Wallbox
Hinweis: ABB gibt an, dass die Back-to-Back-Stelee immer mit zwei Ladestationen bestückt werden muss
𝗜𝗡𝗦𝗧𝗔𝗟𝗟𝗔𝗧𝗜𝗢𝗡
Fundament: Betonfundament erforderlich
Empfohlene Fundamentgröße: 70 x 60 cm, Tiefe 50 cm
Empfohlene Betonklasse: C30/37
Befestigung: 4x Anker M10x40
Montage auf Asphalt: nicht zulässig
Kabeleinführung: von unten durch die Stele
Empfohlene Kabellänge aus Fundament: ca. 1,5 m
Installation: durch qualifizierte Elektrofachkraft
𝗟𝗜𝗘𝗙𝗘𝗥𝗨𝗠𝗙𝗔𝗡𝗚
1x ABB TAC Standfuß / Stele für 2 ABB Terra AC Wallboxen
Montagematerial zur Befestigung der Wallboxen an der Stele
Kantenschutz
Erdungszubehör
Installationsanleitung
𝗛𝗜𝗡𝗪𝗘𝗜𝗦
Die abgebildeten Wallboxen gehören nicht zum Lieferumfang.
