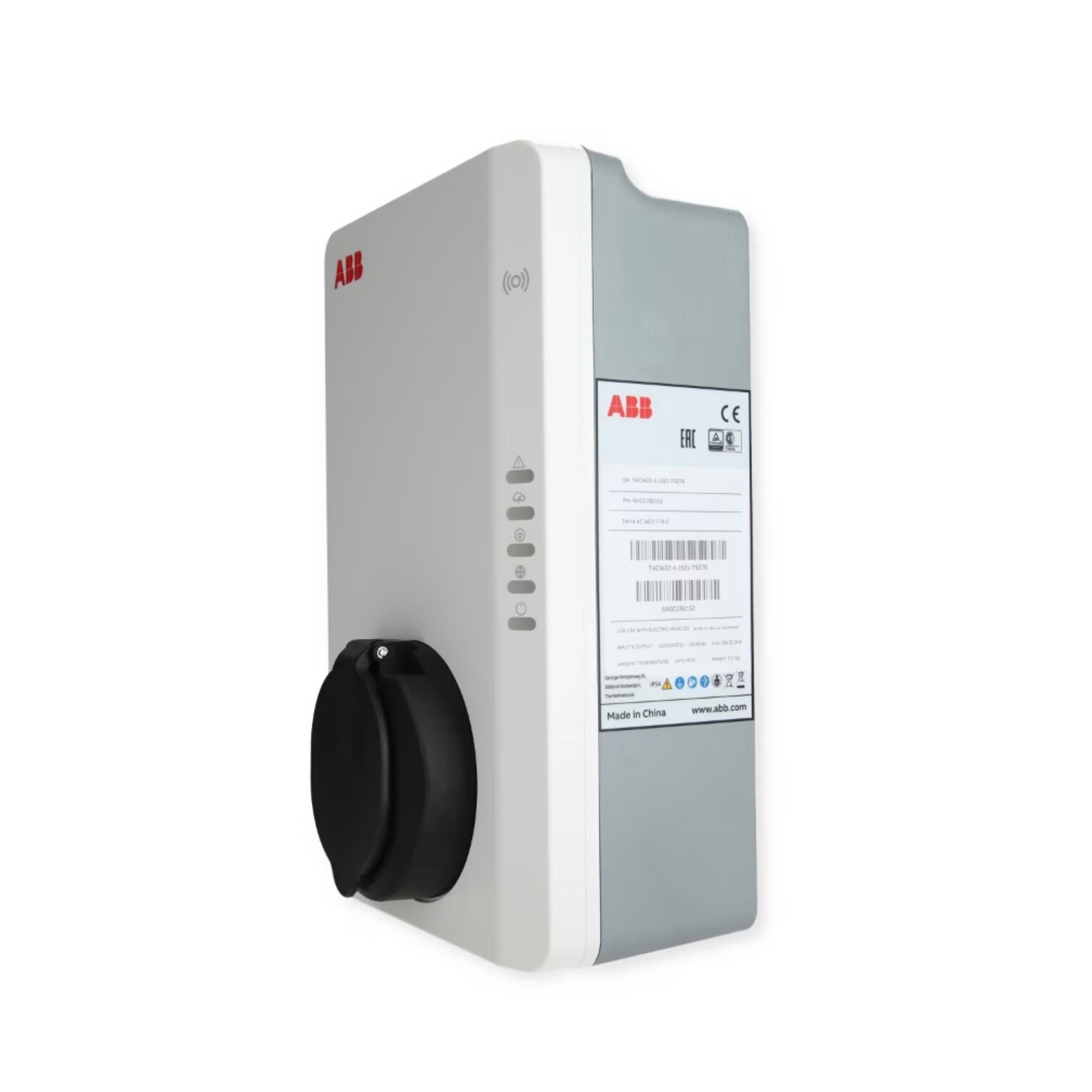

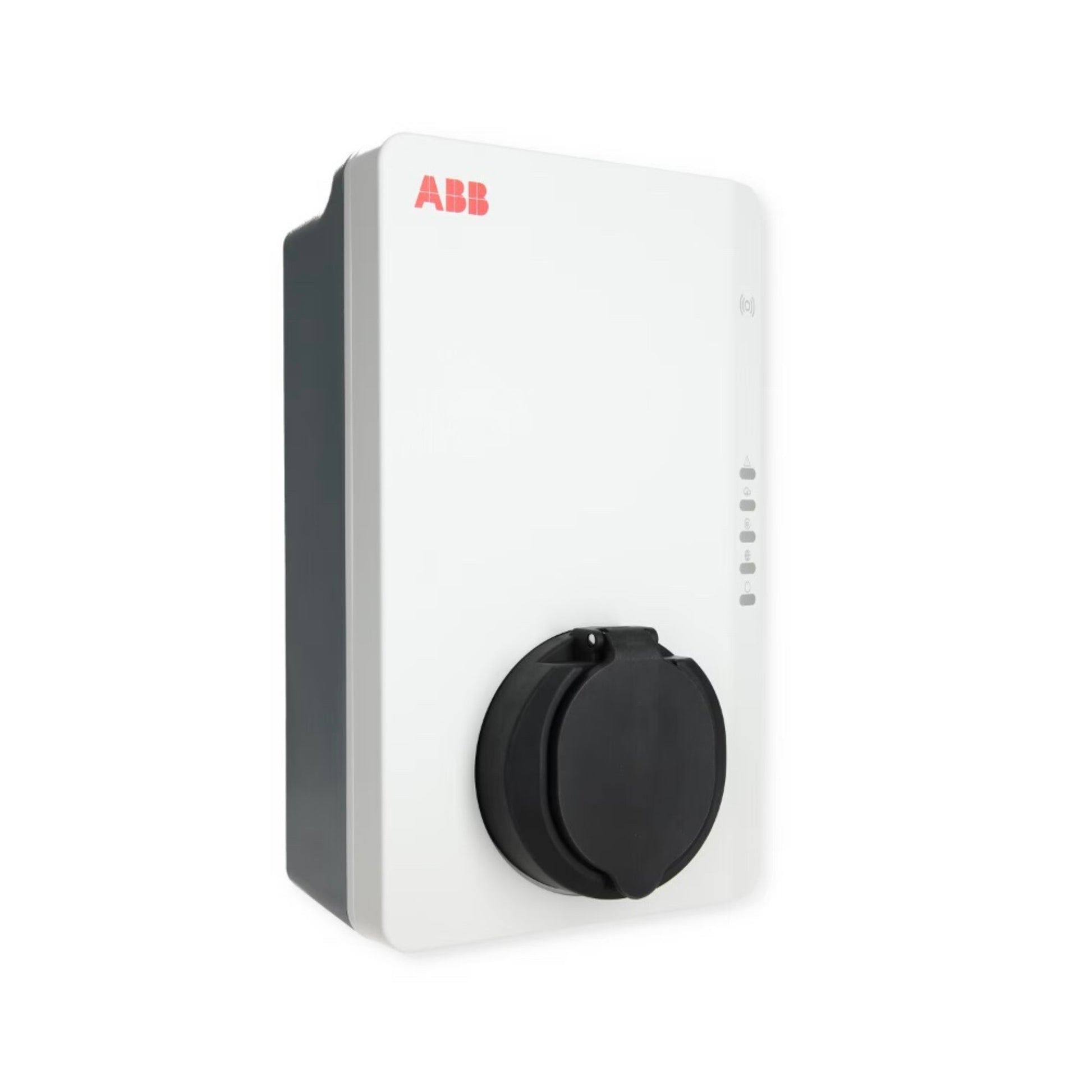

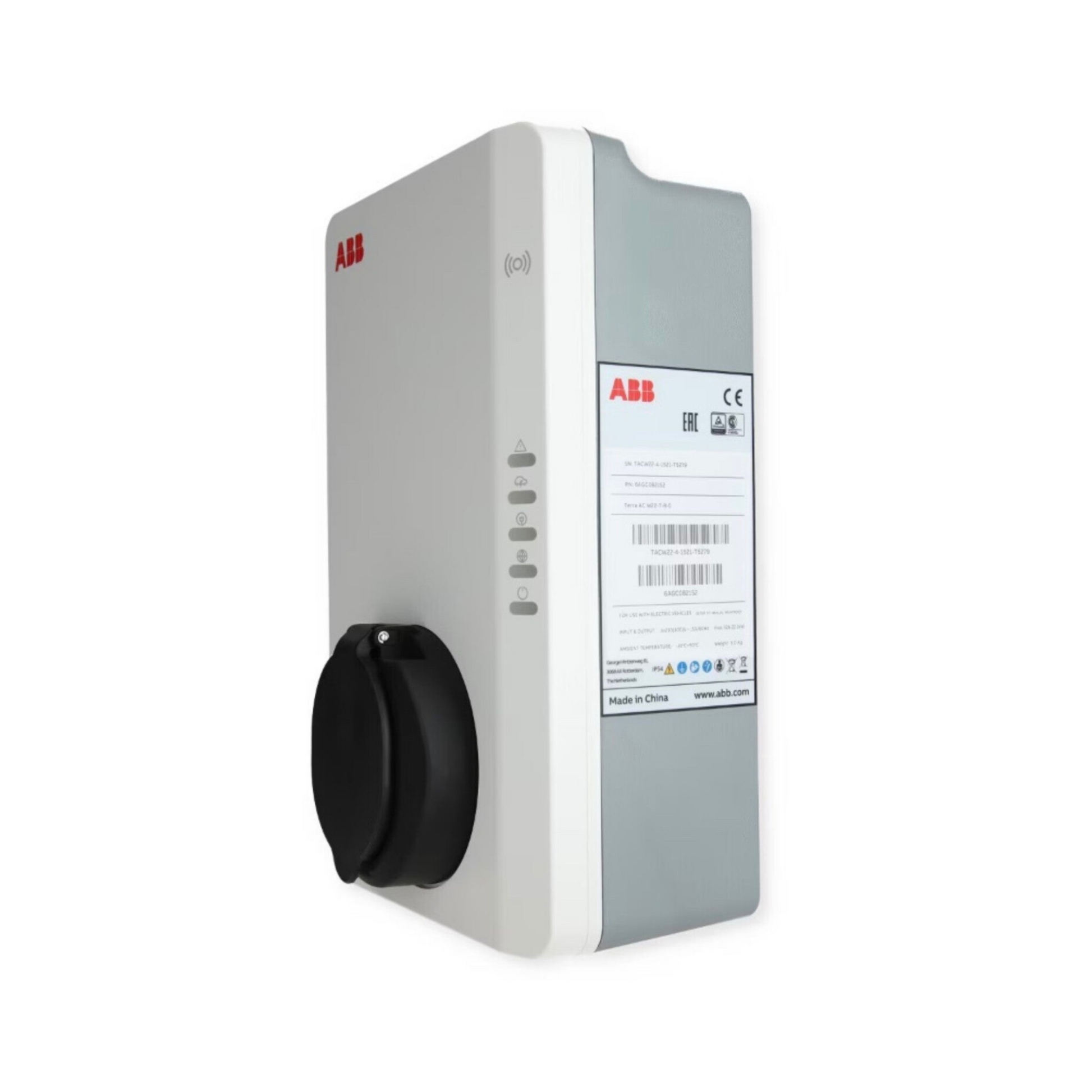

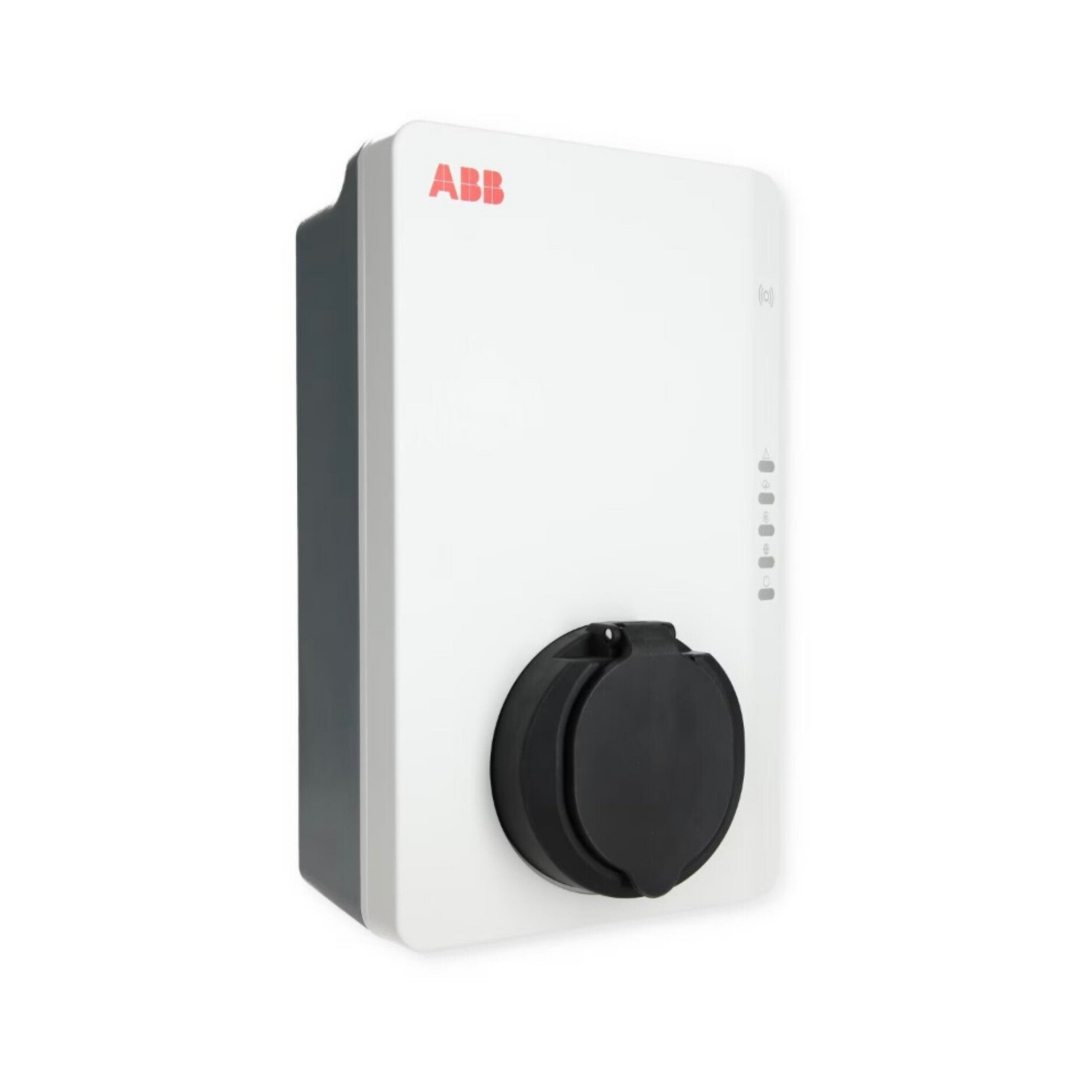

Die ABB Terra AC W22-T-R-0 ist eine smarte Wallbox mit Typ-2 Steckdose und RFID-Autorisierung für Ladeanwendungen im privaten und gewerblichen Umfeld. Mit bis zu 22 kW Ladeleistung bei 3-phasigem Anschluss eignet sie sich ideal für Nutzer, die ein eigenes Ladekabel flexibel verwenden möchten. In der ABB Produktübersicht ist diese Variante ausdrücklich als „Terra AC 22kW Steckdose, RFID“ mit dem Bestellcode 6AGC082152 aufgeführt.
Die Terra AC Serie ist auf vernetzte und intelligente Ladeanwendungen ausgelegt. Laut Broschüre unterstützt sie Ethernet RJ45, Bluetooth, WLAN, OCPP 1.6 sowie Modbus RTU. Zusätzlich stehen die TerraConfig App für die Inbetriebnahme und die ChargerSync App / das ChargerSync Webportal für Bedienung und Verwaltung zur Verfügung.
Auch beim Lastmanagement ist die ABB Terra AC gut aufgestellt: Ein eingebauter Energiezähler ist vorhanden, und die Wallbox ist für die Anbindung eines kompatiblen Energiezählers für dynamisches Lastmanagement vorbereitet. Außerdem nennt ABB Überstrom-, Über- und Unterspannungsschutz, integrierte DC-Fehlerstromerkennung und Überspannungsschutz Kategorie III.
Mit IP54, IK10 und der Möglichkeit zur Wand- oder Stelenmontage ist die ABB Terra AC W22-T-R-0 eine robuste und zukunftsfähige Wallbox für Zuhause, Unternehmen und gewerbliche Stellplätze.
Allgemeine Eigenschaften
- Hersteller: ABB
- Serie: Terra AC
- Typ: W22-T-R-0
- Bestellcode: 6AGC082152
- Ausführung: Steckdose mit RFID
Elektrische Eigenschaften
- Anzahl Phasen: 3-phasig
- Max. Ladeleistung: 22 kW
- Max. Ladeleistung pro Ladepunkt: 22 kW
- Stromstärke: 32 A
- Lademodus: Mode 3
- Eingangs-/Ausgangsspannung: 3-phasig 320–480 V, 50/60 Hz
- Netzanschlusstyp: TT, TN, IT
Absicherung & Schutz
- Integrierte Schutzvorrichtungen: Überstrom, Überspannung, Unterspannung, Erdschlussüberwachung inkl. DC-Fehlerstromschutz
- Überspannungsschutz: Kategorie III
- Benötigte Schutzvorrichtungen: FI Typ A ausreichend + LS-Schutzschalter oder RCBO Typ A ausreichend
Ladetechnik
- Ladeanschluss: Typ-2 Steckdose
- Anzahl Ladepunkte: 1
- Anwendungsbereich: Zuhause Laden, Flotte Laden / Gewerblich
Konnektivität & Schnittstellen
- Konnektivität: Ethernet RJ45, Bluetooth, WLAN
- Optional: 4G bei anderen Varianten
- Kommunikationsprotokolle: OCPP 1.6, Modbus RTU
- Potenzialfreie Kontakte: 1 Kontakteingang, 1 Kontaktausgang
- IP-Adresse: DHCP, feste IP nicht unterstützt
Autorisierung & Software
- Autorisierung: RFID, App oder ohne Autorisierung
- Inbetriebnahme: TerraConfig App
- OCPP-Vorbereitung: TerraConfig Webportal
- Bedienung: ChargerSync App
- Verwaltung mehrerer Wallboxen: ChargerSync Webportal
- Statusanzeige: Status-LEDs, App, Webportal
Energie- & Lastmanagement
- Eingebauter Energiezähler: vorhanden
- Dynamisches Lastmanagement: vorbereitet über kompatiblen Energiezähler
- Integration in Energiesysteme: möglich
Gehäuse & Montage

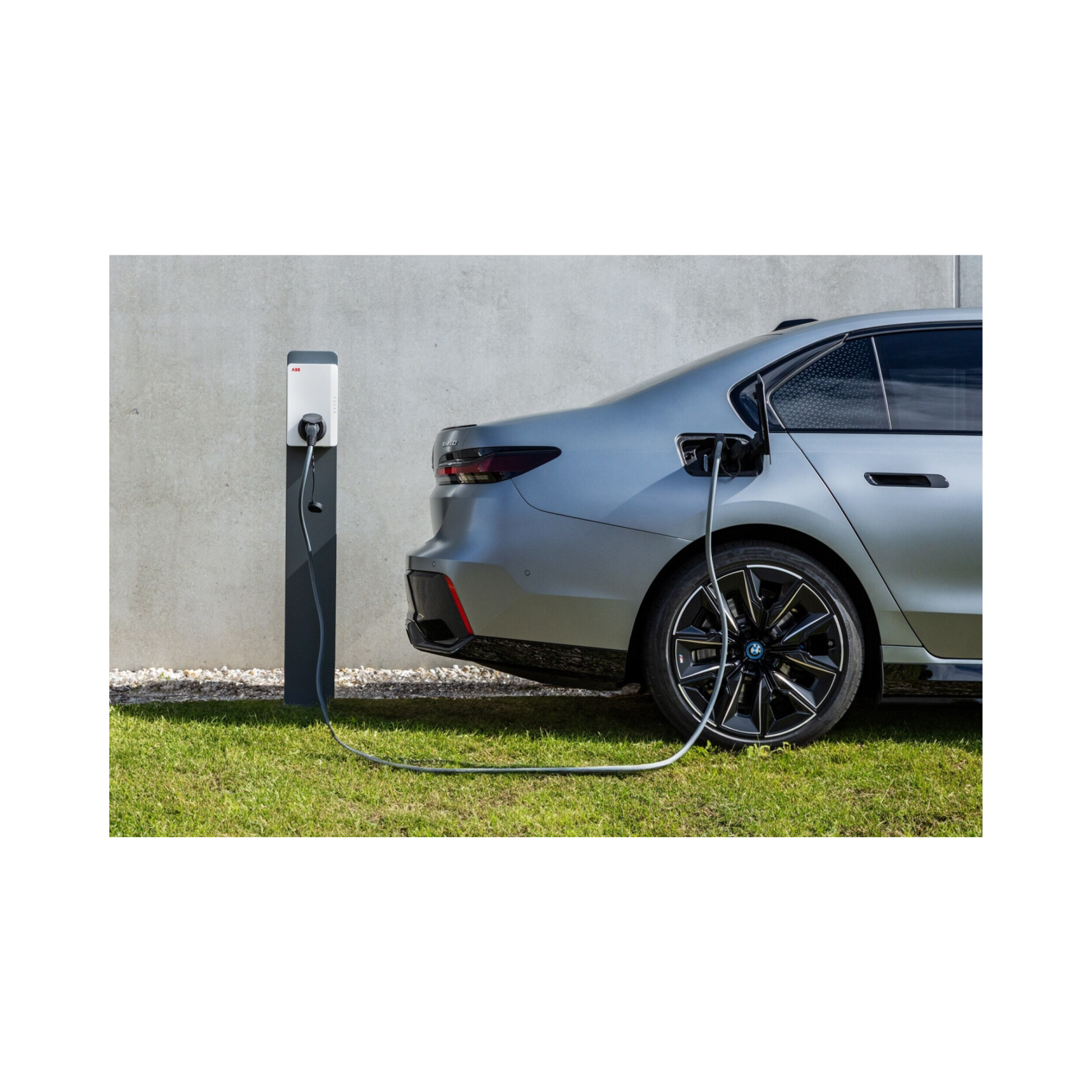

- Montagearten: Wandmontage oder an Stele
- Schutzart: IP54
- Stoßfestigkeit: IK10
- Gehäuseabmessungen: 195 × 143 × 320 mm
- Betriebshöhe: bis 2000 m
Umgebungsbedingungen
- Zulässige Betriebstemperatur: -35 bis +50 °C
