ABL CONFCAB – Konfigurationskit für ABL Ladestationen

Name: ABL CONFCAB – Konfigurationskit für ABL Ladestationen
Brand: ABL
SKU: CONFCAB
Price: 115.0 EUR
Availability: InStock

€115,00 EUR

inkl. MwSt.

Für Geschäftskunden: €96,64 netto

Produktvarianten

Kostenloser VersandLieferzeit: 1–3 Werktage

Anzahl

Als Ergänzung empfehlen wir:

ABL RFID-Keyfob 100000253 – RFID-Schlüsselanhänger für ABL Ladestationen €6,90

ABL Typ-2-Ladekabel – 5m/7,5m/10m - 11kW/22kW - 20A/32A €215,00

Produktdetails

• Konfigurationskit zur Verbindung von ABL Ladestationen mit einem Computer
• passend für ABL eMH1, eMH2, eMH3, eMC2 und eMC3
• unterstützt auch externe Steuerzentralen 1V0001 und 1V0002
• ideal zur Vorbereitung von Controller- und Extender-Ladestationen
• geeignet für Gruppeninstallationen und Stand-alone-Betrieb
• Verbindung über USB, RJ45, RJ12 und Federleisten-Schnittstellen
• enthält alle notwendigen Kabel und Adapter für verschiedene Bus-Schnittstellen
• Patchkabel jeweils 1,50 m, S/FTP, CAT 6

Alle Produktdetails anzeigen

Vollständige Details anzeigen

Beschreibung

Das ABL CONFCAB ist ein Konfigurationskit zur Verbindung von ABL Ladestationen mit einem Computer. Es wird genutzt, um ABL Controller- und Extender-Ladestationen für Gruppeninstallationen oder den Stand-alone-Betrieb vorzubereiten.

Das Set ist kompatibel mit ABL eMH1, eMH2, eMH3, eMC2 und eMC3 Ladestationen sowie mit den externen Steuerzentralen 1V0001 und 1V0002. Über einen freien USB-Anschluss am Computer können mithilfe der von ABL bereitgestellten Software-Anwendungen verschiedene Einstellungen vorgenommen werden.

Das CONFCAB enthält alle notwendigen Kabel und Adapter, um eine Verbindung zu den unterschiedlichen Bus-Schnittstellen der ABL Ladestationen herzustellen. Unterstützt werden Verbindungen auf Federleiste, RJ45-Buchse und RJ12-Buchse.

Die enthaltenen Patchkabel sind jeweils 1,50 m lang, als S/FTP-Kabel ausgeführt und entsprechen CAT 6. Damit ist das Kit besonders praktisch für Installateure, Servicepartner und Betreiber, die ABL Ladeinfrastruktur konfigurieren oder vorbereiten möchten.

Technische Daten

𝗔𝗹𝗹𝗴𝗲𝗺𝗲𝗶𝗻𝗲 𝗘𝗶𝗴𝗲𝗻𝘀𝗰𝗵𝗮𝗳𝘁𝗲𝗻

Hersteller: ABL
Modell: CONFCAB
Produkttyp: Konfigurationskit / Configuration Cable
Produktnummer: CONFCAB
EAN: 4011721183374
Verwendungszweck: Verbindung von ABL Ladestationen mit einem Computer zur Konfiguration
Kompatibilität: ABL eMH1, eMH2, eMH3, eMC2 und eMC3
Kompatibilität Steuerzentralen: 1V0001 und 1V0002
Statistische Warennummer: 85423190
Verpackungseinheit: 1 Stück
Abmessungen Verpackung (H x B x T): 85 x 120 x 120 mm
Gewicht: ca. 186 g

𝗞𝗼𝗺𝗽𝗮𝘁𝗶𝗯𝗶𝗹𝗶𝘁ä𝘁

Passend für: ABL eMH1
Passend für: ABL eMH2
Passend für: ABL eMH3
Passend für: ABL eMC2
Passend für: ABL eMC3
Passend für: externe Steuerzentrale 1V0001
Passend für: externe Steuerzentrale 1V0002
Verwendungszweck: Konfiguration von Controller- und Extender-Ladestationen
Anwendungsfall: Vorbereitung für Gruppeninstallation oder Stand-alone-Betrieb

𝗦𝗰𝗵𝗻𝗶𝘁𝘁𝘀𝘁𝗲𝗹𝗹𝗲𝗻 & 𝗩𝗲𝗿𝗯𝗶𝗻𝗱𝘂𝗻𝗴𝗲𝗻

Computeranschluss: USB-Stecker Typ A
Schnittstelle für ABL Ladestationen mit Federleiste: USB-Stecker Typ A auf 6 Einzeladern mit Aderendhülsen
Schnittstelle für ABL Ladestationen mit RJ45-Buchse: USB-Stecker Typ A auf RJ45-Stecker
Schnittstelle für ABL Ladestationen mit RJ12-Buchse: USB-Stecker Typ A auf RJ12-Stecker

𝗞𝗮𝗯𝗲𝗹 & 𝗔𝗱𝗮𝗽𝘁𝗲𝗿

Länge Patchkabel: jeweils 1,50 m
Aufbau Patchkabel: S/FTP-Kabel, Screened Foiled Twisted Pair
Kategorie Patchkabel: CAT 6
PIN-Zuordnung Patchkabel RJ45 auf RJ45: 1:1 verdrahtet / gerade

𝗧𝗲𝗰𝗵𝗻𝗶𝘀𝗰𝗵𝗲 𝗗𝗮𝘁𝗲𝗻 & 𝗔𝗿𝗯𝗲𝗶𝘁𝘀𝗯𝗲𝗱𝗶𝗻𝗴𝘂𝗻𝗴𝗲𝗻

Nennspannung: 5 V DC
Umgebungstemperatur Betrieb: -30 °C bis +60 °C
Umgebungstemperatur Lagerung: -30 °C bis +85 °C
Relative Luftfeuchtigkeit: 5 bis 95 %, nicht kondensierend
Schutzklasse: IP20

𝗡𝗼𝗿𝗺𝗲𝗻 & 𝗥𝗶𝗰𝗵𝘁𝗹𝗶𝗻𝗶𝗲𝗻

RoHS-Richtlinie: 2011/65/EU
EMV-Richtlinie: 2014/30/EU

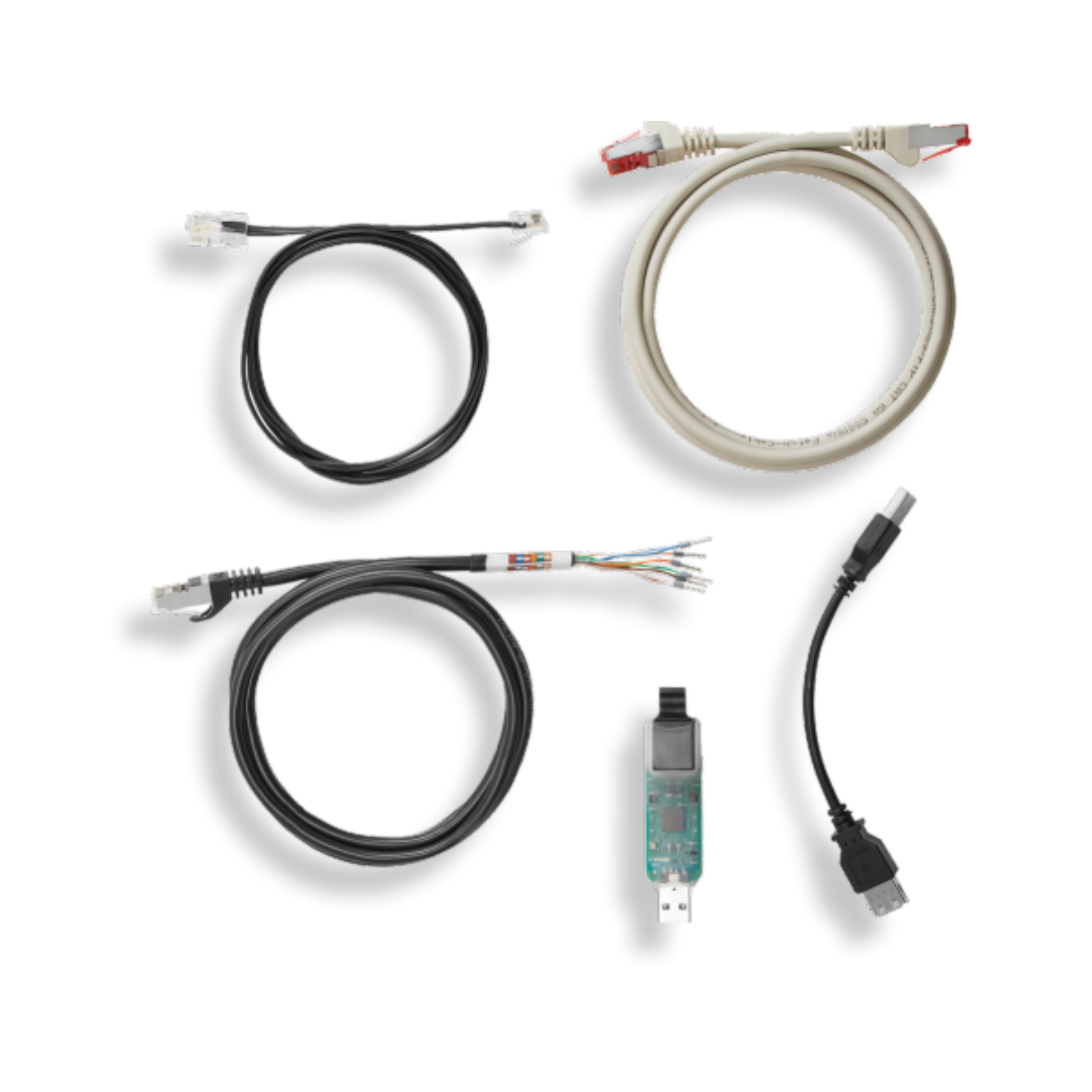

𝗟𝗶𝗲𝗳𝗲𝗿𝘂𝗺𝗳𝗮𝗻𝗴

USB-Verlängerungskabel
Adapter USB auf RJ45
Patchkabel RJ45 auf Einzeladern
Patchkabel RJ45 auf RJ45
Patchkabel RJ45 auf RJ12
Download-Hinweiskarte
