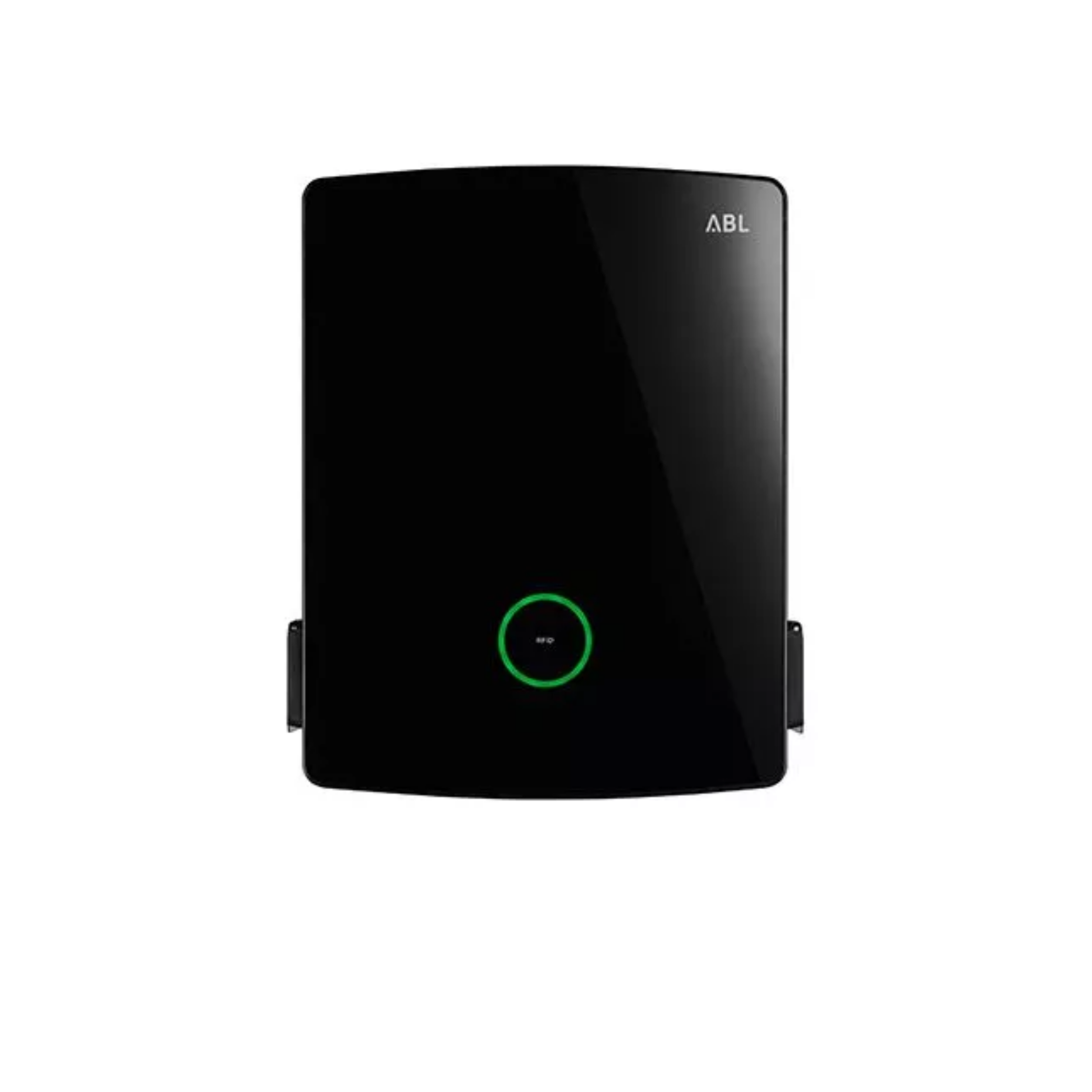

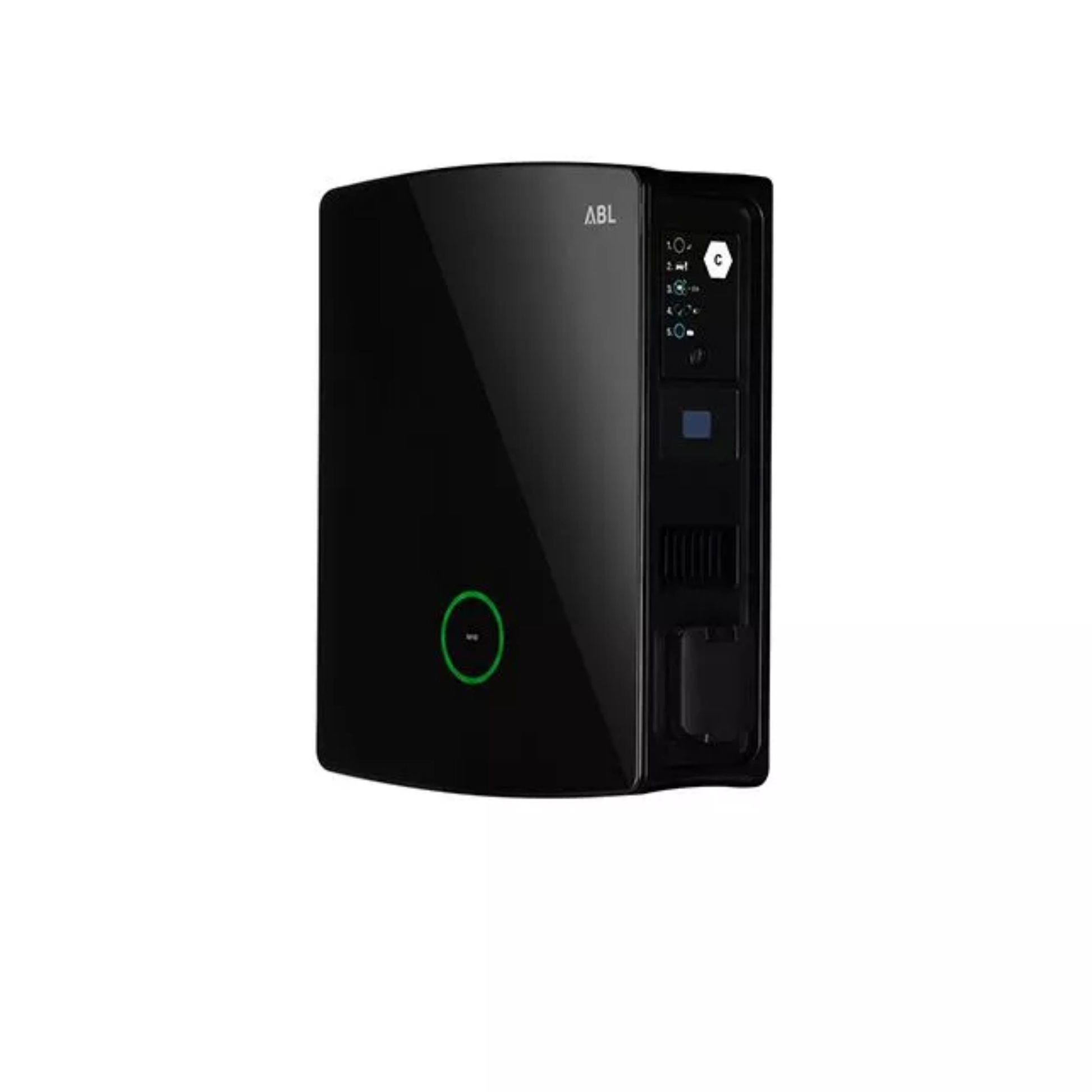

Die ABL eM4 Twin Controller+ 100000019 ist eine professionelle Twin-Wallbox mit zwei Typ-2-Ladesteckdosen und eignet sich besonders für Unternehmen, Flotten, Mehrfamilienhäuser, Parkhäuser und anspruchsvolle private Ladeinfrastruktur. Mit bis zu 2 x 11 kW oder alternativ 1 x 22 kW Ladeleistung können zwei Fahrzeuge gleichzeitig oder ein Fahrzeug mit voller Leistung geladen werden.
Als Controller+-Variante verfügt die Wallbox über eine integrierte Kommunikations- und Steuerungseinheit. Die Backend-Anbindung erfolgt flexibel über LAN, WLAN oder LTE. Dadurch eignet sich die eM4 Twin Controller+ ideal als zentrale Einheit für Gruppeninstallationen mit weiteren Extender-Wallboxen. Laut Datenblatt sind Gruppeninstallationen mit bis zu 30 Ladepunkten möglich, skalierbar zu einem Ladecluster mit bis zu 100 Ladepunkten.
Für professionelle Anwendungen ist die Wallbox besonders interessant, da sie eichrechtskonformes Laden unterstützt und MID-konforme Energiezähler integriert sind. Damit eignet sie sich für transparente Verbrauchserfassung, Dienstwagen-Ladevorgänge und gewerbliche Abrechnungsszenarien.
Die Autorisierung erfolgt flexibel per RFID, QR-Code oder Smartphone-App. Zusätzlich ist die Wallbox Plug & Charge ready nach ISO 15118. Für die Einbindung in Backend- und Energiemanagementsysteme unterstützt sie OCPP 1.5, OCPP 1.6, OCPP Smart Charging und Modbus TCP.
Auch sicherheitstechnisch ist die ABL eM4 Twin Controller+ sehr stark ausgestattet: FI Typ A, elektronische DC-Fehlerstromerkennung ≥ 6 mA, Überstromschutz, Temperaturüberwachung, IP55 und IK10 sind bereits integriert. Damit ist sie eine robuste und zukunftssichere Ladelösung „Made in Germany“ für professionelle Ladeinfrastruktur.
𝗔𝗹𝗹𝗴𝗲𝗺𝗲𝗶𝗻𝗲 𝗘𝗶𝗴𝗲𝗻𝘀𝗰𝗵𝗮𝗳𝘁𝗲𝗻
Hersteller: ABL
Modell: eM4 Twin Controller+
Produktnummer: 100000019
EAN: 4011721189772
Farbe: Schwarz, ähnlich RAL 9011 / RAL 9017
Bauart: Wandgehäuse
Montage: Wandbefestigung über Montageschiene und Montage-Set
Schutzart: IP55
Stoßfestigkeit: IK10
Schutzklasse: I
§14a EnWG: vorbereitet / konform über potentialfreien Kontakt nach VDE-AR-N 4100
Eichrechtskonform: ja, gemäß MessEV Modul B
𝗟𝗮𝗱𝗲𝗻 & 𝗟𝗲𝗶𝘀𝘁𝘂𝗻𝗴
Max. Ladeleistung: 2 x 11 kW oder 1 x 22 kW
Max. Ladeleistung 3-phasig: 2 x 11 kW oder 1 x 22 kW
Max. Ladeleistung 1-phasig: 2 x 3,7 kW oder 1 x 7,4 kW
Nennspannung: 230 / 400 V
Nennstrom: 32 A
Nennfrequenz: 50 Hz
Maximaler Ladestrom: 32 A
Vorsicherung: 32 A bauseits erforderlich, C-Charakteristik empfohlen
Netzanschluss: Zuleitung bis max. 10 mm² bzw. Kabeldurchmesser ≤ 25 mm
Anschluss: Direktanschluss am Anschlussblock
𝗟𝗮𝗱𝗲𝗮𝗻𝘀𝗰𝗵𝗹𝘂𝘀𝘀
Ladeverbindung: 2 Typ-2-Ladesteckdosen mit Verriegelung nach IEC 62196-2
Anzahl Ladepunkte: 2
Kabellänge: keine, da Ausführung mit Ladesteckdosen
Ausgangsspannung: 230 / 400 V
𝗔𝘂𝘁𝗼𝗿𝗶𝘀𝗶𝗲𝗿𝘂𝗻𝗴 & 𝗕𝗲𝗱𝗶𝗲𝗻𝘂𝗻𝗴
Autorisierung: RFID, QR-Code oder Smartphone-App
Plug & Charge: ready nach ISO 15118
Anzeige: LED
Konfiguration: ABL Configuration App für Android und iOS
Verriegelung Gehäuse: 2 integrierte Hebelschlösser
𝗞𝗼𝗻𝗻𝗲𝗸𝘁𝗶𝘃𝗶𝘁ä𝘁 & 𝗦𝗰𝗵𝗻𝗶𝘁𝘁𝘀𝘁𝗲𝗹𝗹𝗲𝗻
Backend-Anbindung: LAN, WLAN, LTE
Kommunikation Controller / Extender: LAN, WLAN
Unterstützte Protokolle: OCPP 1.5, OCPP 1.6, OCPP Smart Charging, Modbus TCP
Kommunikation EV: IEC 61851-1, Mode 3
Lastabwurf / externer Freigabekontakt: potentialfreier Kontakt nach VDE-AR-N 4100
𝗘𝗻𝗲𝗿𝗴𝗶𝗲𝗺𝗲𝘀𝘀𝘂𝗻𝗴 & 𝗟𝗮𝘀𝘁𝗺𝗮𝗻𝗮𝗴𝗲𝗺𝗲𝗻𝘁
Energiezähler: MID-konform integriert
Eichrechtskonformes Laden: ja
Lastmanagement: statisches Lastmanagement in Controller-Extender-Gruppeninstallation
Dynamisches Lastmanagement: optional mit ABL Energy Meter 100000193
Gruppeninstallation: bis zu 30 Ladepunkte
Ladecluster: skalierbar bis zu 100 Ladepunkte
𝗦𝗶𝗰𝗵𝗲𝗿𝗵𝗲𝗶𝘁 & 𝗦𝗰𝗵𝘂𝘁𝘇
FI-Schutzschalter: RCCB Typ A, 30 mA
DC-Fehlerstromerkennung: elektronisch, IΔn d.c. ≥ 6 mA
Lastschalter: Installationsschütz, 4-polig, 40 A
Welding Detection: keine Ladung bei Verschweißung des Schützes möglich
Überstromschutz: integriert in Firmware, Abschaltung bei 120 % nach 10 Sekunden
Temperaturüberwachung: intern, Reduktion des Ladestroms bzw. Abschaltung
Überspannungskategorie: III
Verschmutzungsgrad: 3
𝗔𝗿𝗯𝗲𝗶𝘁𝘀𝗯𝗲𝗱𝗶𝗻𝗴𝘂𝗻𝗴𝗲𝗻
Umgebungstemperatur Betrieb: -25 °C bis +40 °C
Umgebungstemperatur Lagerung: -30 °C bis +75 °C
Relative Luftfeuchtigkeit: 5 bis 95 %, nicht kondensierend
Maximale Aufbauhöhe: ≤ 2.000 m NHN
Verlustleistung: 8 W
𝗚𝗲𝗵ä𝘂𝘀𝗲 & 𝗔𝗯𝗺𝗲𝘀𝘀𝘂𝗻𝗴𝗲𝗻
Material Gehäuse / Blende: Kunststoff
Abmessungen (H x B x T): 516 x 428 x 145 mm
Breite ohne Überstände: 395 mm
Gewicht netto: ca. 10,5 kg
Verpackungsmaß (H x B x T): 581 x 503 x 230 mm
Verpackungseinheit: 1 Stück
𝗡𝗼𝗿𝗺𝗲𝗻 & 𝗥𝗶𝗰𝗵𝘁𝗹𝗶𝗻𝗶𝗲𝗻
IEC 61851-1
IEC 61439-7 ACSEV
MessEV Modul B
VDE-AR-N 4100
𝗟𝗶𝗲𝗳𝗲𝗿𝘂𝗺𝗳𝗮𝗻𝗴
Wallbox
gedruckte Bedienungsanleitung
gedruckte Anleitung „Eichrechtskonformes Laden“
LTE-Stick
2 Schlüssel
Montage-Set
𝗢𝗽𝘁𝗶𝗼𝗻𝗮𝗹𝗲𝘀 𝗭𝘂𝗯𝗲𝗵ö𝗿

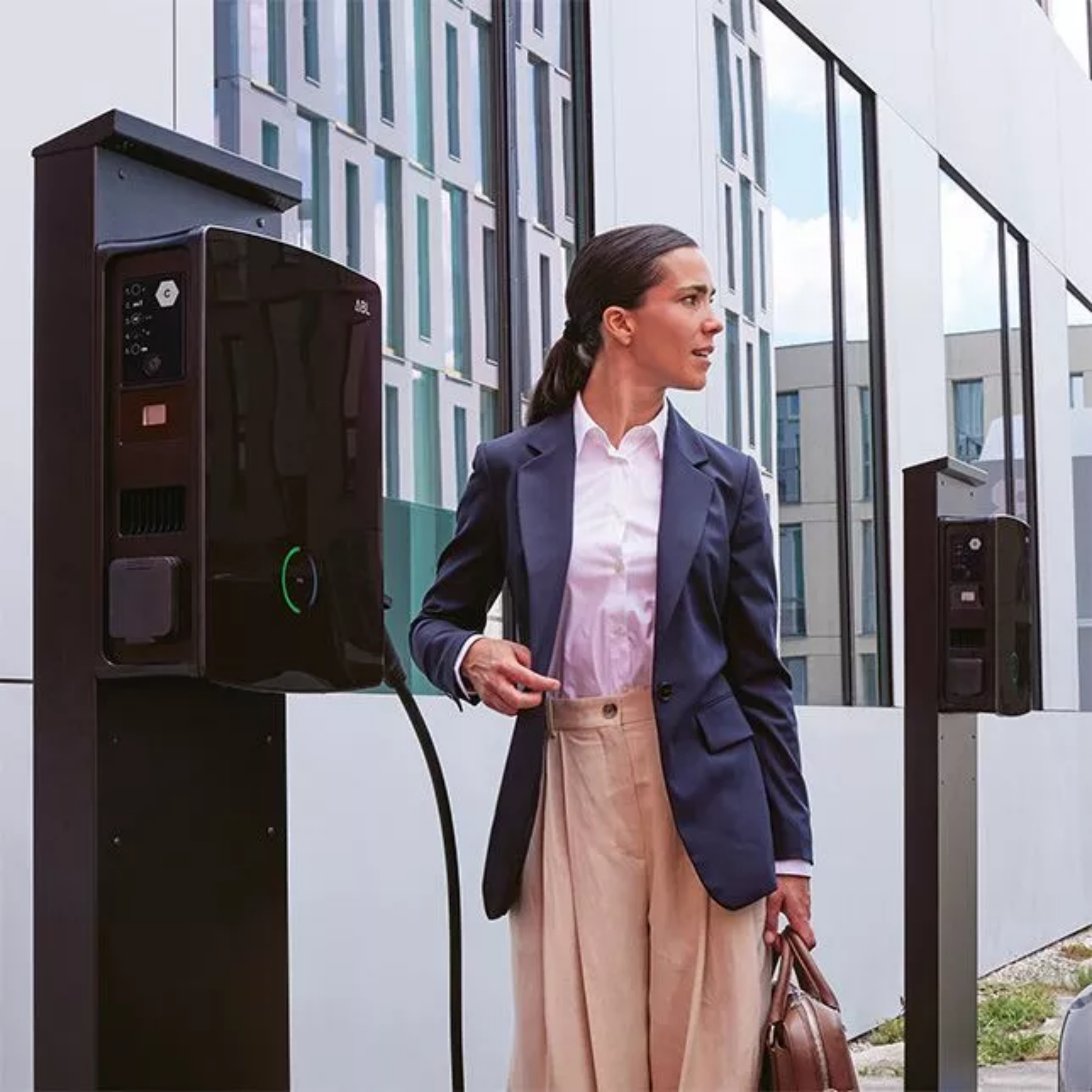

Stele POLEM4 Twin: 100000192
ABL Energy Meter: 100000193
Wetterschutzdach: WPR36
Kabelhalterung mit Steckeraufnahme: CABHOLD
RFID-Keyfobs: 100000253
Ladekabel Typ 2: CC3225 / CC3250 / CC3275 / CC3210
Adapterkabel Typ 2 auf Typ 1: LAKK2K1
Individuelles Schloss: 100000214 bis 100000230
