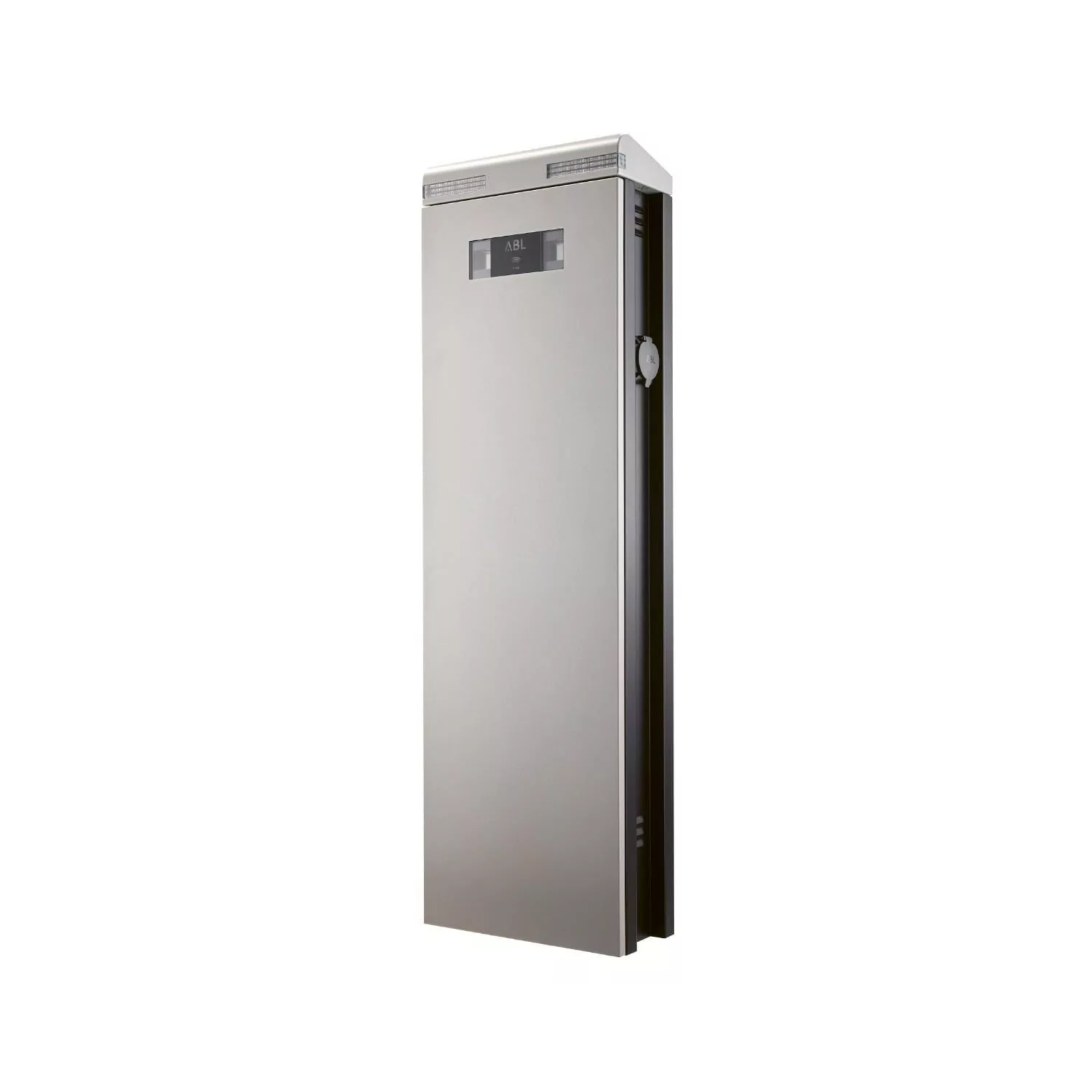

Die ABL eMC2 Extender 2P4426 ist eine professionelle 44-kW-Ladesäule mit zwei internen Typ-2-Ladesteckdosen. Sie kann zwei Fahrzeuge gleichzeitig mit jeweils bis zu 22 kW laden und eignet sich dadurch ideal für halböffentliche und öffentliche Ladebereiche, Unternehmen, Parkplätze, Wohnanlagen, Hotels und gewerbliche Ladeinfrastruktur.
Als Extender-Ladesäule ist die eMC2 für Gruppeninstallationen mit einer passenden Controller-Ladesäule vorgesehen. Laut Datenblatt können bis zu 7 eMC2 Extender mit einem Controller verbunden werden. Alternativ kann die Ladesäule per Software auch für den Stand-alone Betrieb eingerichtet werden.
Für eine transparente Verbrauchserfassung sind pro Ladepunkt MID-konforme Energiezähler integriert. Die Autorisierung erfolgt per RFID. Die Kommunikation zwischen Controller und Extender erfolgt über RS485, die Backend-Anbindung läuft über den Controller.
Sicherheitstechnisch ist die eMC2 Extender sehr umfangreich ausgestattet: Pro Ladepunkt sind MCB, FI Typ A, elektronische DC-Fehlerstromerkennung und MID-Zähler integriert. Zusätzlich verfügt die Ladesäule über einen Kombi-Ableiter Typ 1 + Typ 2 für Blitz- und Überspannungsschutz, interne Temperaturüberwachung, Überstromschutz sowie Welding Detection.
Das doppelt pulverbeschichtete Metallgehäuse ist robust, spritzwasser- und staubgeschützt und für den Außeneinsatz geeignet. Mit IP54, IK10 und hochwertiger Verarbeitung „Made in Germany“ ist die ABL eMC2 Extender eine belastbare Erweiterungslösung für professionelle Ladeinfrastruktur.
𝗔𝗹𝗹𝗴𝗲𝗺𝗲𝗶𝗻𝗲 𝗘𝗶𝗴𝗲𝗻𝘀𝗰𝗵𝗮𝗳𝘁𝗲𝗻
Hersteller: ABL
Modell: eMC2 Extender
Produktnummer: 2P4426
EAN: 4011721174693
Produkttyp: Ladesäule / Standsäule
Farbe Gehäuse: RAL 9005, pulverbeschichtet
Farbe Blende / Dach: DB 701, pulverbeschichtet
Bauart: Standsäule
Montage: Verschraubung in Fertigfundament, mit oder ohne Sockel
Material Gehäuse / Blende: Stahl
Schutzart: IP54
Stoßfestigkeit: IK10
Schutzklasse: I
Fertigung: Made in Germany
Statistische Warennummer: 85371091
Verpackungseinheit: 1 Stück
Verpackung: Karton auf Einwegplatte, 1.790 x 670 x 470 mm
𝗟𝗮𝗱𝗲𝗻 & 𝗟𝗲𝗶𝘀𝘁𝘂𝗻𝗴
Gesamtleistung: 44 kW
Max. Ladeleistung pro Ladepunkt: 22 kW
Max. Ladeleistung: 2 x 22 kW
Anzahl Ladepunkte: 2
Nennspannung: 230 / 400 V
Nennstrom: 63 A
Nennfrequenz: 50 Hz
Vorsicherung: 63 A
Netzanschluss: Zuleitung bis max. 5 x 70 mm², AL / CU
Anschluss: Direktanschluss an Hochstromklemmen
Maximaler Ladestrom pro Ladepunkt: 32 A
Ausgangsspannung pro Ladepunkt: 230 / 400 V
𝗟𝗮𝗱𝗲𝗮𝗻𝘀𝗰𝗵𝗹𝘂𝘀𝘀
Ladeverbindung: 2 Typ-2-Ladesteckdosen mit Verriegelung nach IEC 62196-2
Ladesteckdosen: 32 A pro Ladepunkt
Automatische Entriegelung: bei Ausfall der Netzspannung
Kabellänge: keine, da Ausführung mit Ladesteckdosen
Anzahl Ladepunkte: 2
𝗔𝘂𝘁𝗼𝗿𝗶𝘀𝗶𝗲𝗿𝘂𝗻𝗴 & 𝗕𝗲𝗱𝗶𝗲𝗻𝘂𝗻𝗴
Autorisierung: RFID
Anzeige: LED
Verriegelung Gehäuse: Schwenkgriff, vorbereitet für Profilzylinderschloss
Ladeüberwachung: LED-Funktionsanzeige
𝗞𝗼𝗻𝗻𝗲𝗸𝘁𝗶𝘃𝗶𝘁ä𝘁 & 𝗦𝗰𝗵𝗻𝗶𝘁𝘁𝘀𝘁𝗲𝗹𝗹𝗲𝗻
Kommunikation EV: IEC 61851-1, Mode 3
Kommunikation Controller / Extender: RS485
Backend-Kommunikation: über Controller
Gruppeninstallation: bis zu 7 eMC2 Extender mit einem Controller möglich
Stand-alone Betrieb: per Software einrichtbar
𝗘𝗻𝗲𝗿𝗴𝗶𝗲𝗺𝗲𝘀𝘀𝘂𝗻𝗴 & 𝗟𝗮𝘀𝘁𝗺𝗮𝗻𝗮𝗴𝗲𝗺𝗲𝗻𝘁
Energiezähler: MID-konform pro Ladepunkt
Lastmanagement: über Controller
𝗦𝗶𝗰𝗵𝗲𝗿𝗵𝗲𝗶𝘁 & 𝗦𝗰𝗵𝘂𝘁𝘇
MCB pro Ladepunkt: 32 A, 4-polig, C-Charakteristik
FI-Schutzschalter pro Ladepunkt: RCCB Typ A, 30 mA
DC-Fehlerstromerkennung: elektronisch, IΔn d.c. ≥ 6 mA
Lastschalter: Installationsschütz, 4-polig, 40 A
Welding Detection: Auslösen des RCD bei Verschweißen eines Schützkontakts
Überstromschutz: integriert in Firmware
Überstromschutz Abschaltung: 105 % nach 1000 Sekunden, 110 % nach 100 Sekunden, 120 % nach 10 Sekunden
Temperaturüberwachung: intern, Reduktion des Ladestroms bzw. Abschaltung
Blitz- und Überspannungsschutz: Kombi-Ableiter Typ 1 + Typ 2
Abschaltung Standby: jeweils allpolig
Überspannungskategorie: III
Verschmutzungsgrad: 3
𝗔𝗿𝗯𝗲𝗶𝘁𝘀𝗯𝗲𝗱𝗶𝗻𝗴𝘂𝗻𝗴𝗲𝗻
Umgebungstemperatur Betrieb: -25 °C bis +40 °C
Umgebungstemperatur Lagerung: -30 °C bis +85 °C
Relative Luftfeuchtigkeit: 5 bis 95 %, nicht kondensierend
Maximale Aufbauhöhe: ≤ 2.000 m NHN
𝗚𝗲𝗵ä𝘂𝘀𝗲 & 𝗔𝗯𝗺𝗲𝘀𝘀𝘂𝗻𝗴𝗲𝗻
Bauart: Standsäule
Material: Stahl

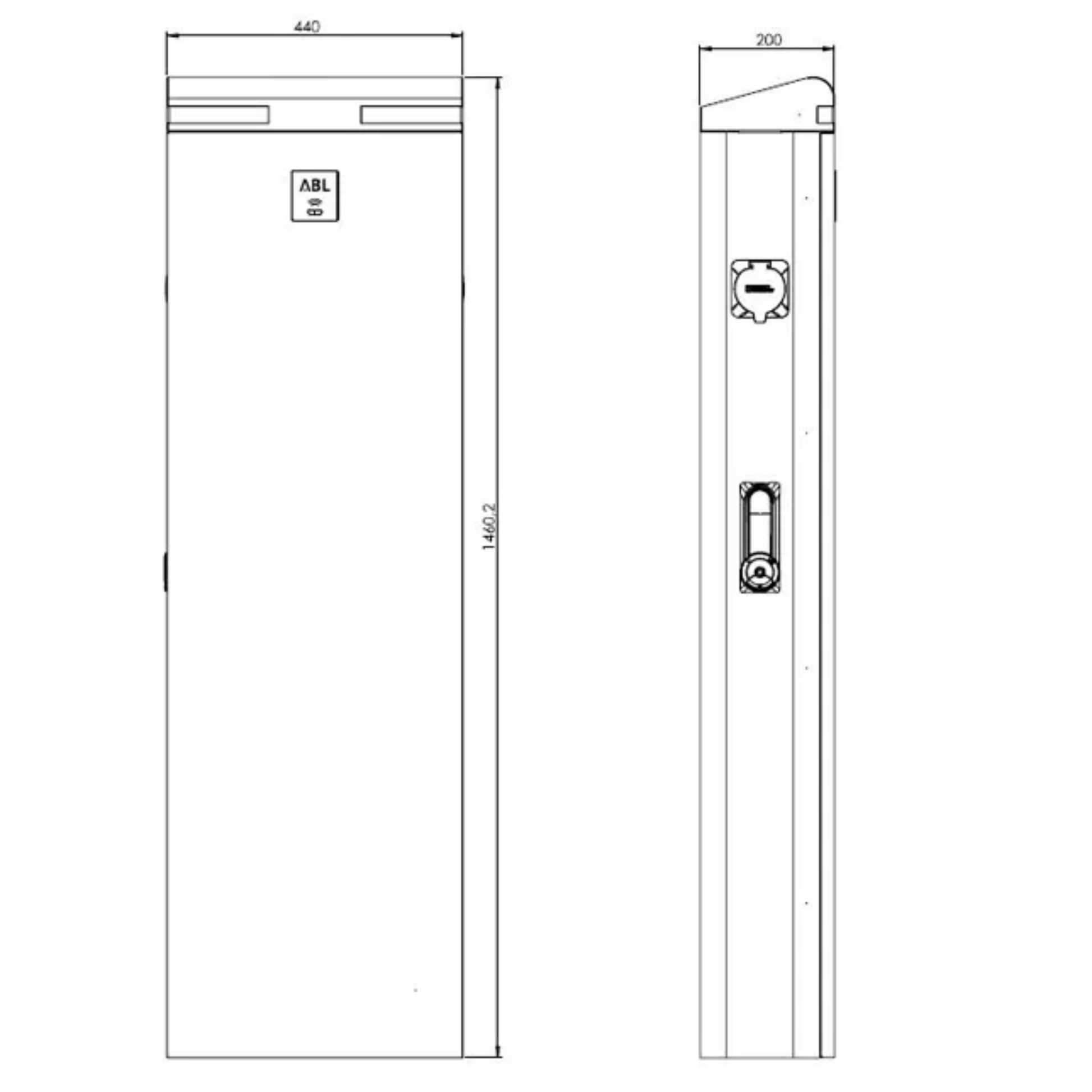

Abmessungen Säule (H x B x T): 1.460 x 440 x 200 mm
Gewicht: ca. 44 kg
Gehäuse: doppelt pulverbeschichtetes Metallgehäuse
Regenwasserführung: gerundete Abdeckung mit Ablauf nach hinten
𝗡𝗼𝗿𝗺𝗲𝗻 & 𝗥𝗶𝗰𝗵𝘁𝗹𝗶𝗻𝗶𝗲𝗻
IEC 61851-1
IEC 61439-7 ACSEV
𝗟𝗶𝗲𝗳𝗲𝗿𝘂𝗺𝗳𝗮𝗻𝗴
Ladesäule
gedruckte Anleitung
Montage-Set
𝗢𝗽𝘁𝗶𝗼𝗻𝗮𝗹𝗲𝘀 𝗭𝘂𝗯𝗲𝗵ö𝗿
Ladekabel Typ 2
Adapterkabel Typ 2 auf Typ 1: LAKK2K1
Fertigfundament: EMC9999
Sockel 160 mm: EMC9998
Sockel 100 mm: EMC9997
Konfigurationskit: CONFCAB
RFID-Karte 5 Stück: E017869
Installationsprüfgerät: TE001
Fahrzeugsimulationsadapter: TE005
