𝗔𝗹𝗹𝗴𝗲𝗺𝗲𝗶𝗻𝗲 𝗘𝗶𝗴𝗲𝗻𝘀𝗰𝗵𝗮𝗳𝘁𝗲𝗻
Hersteller: ABL / reev

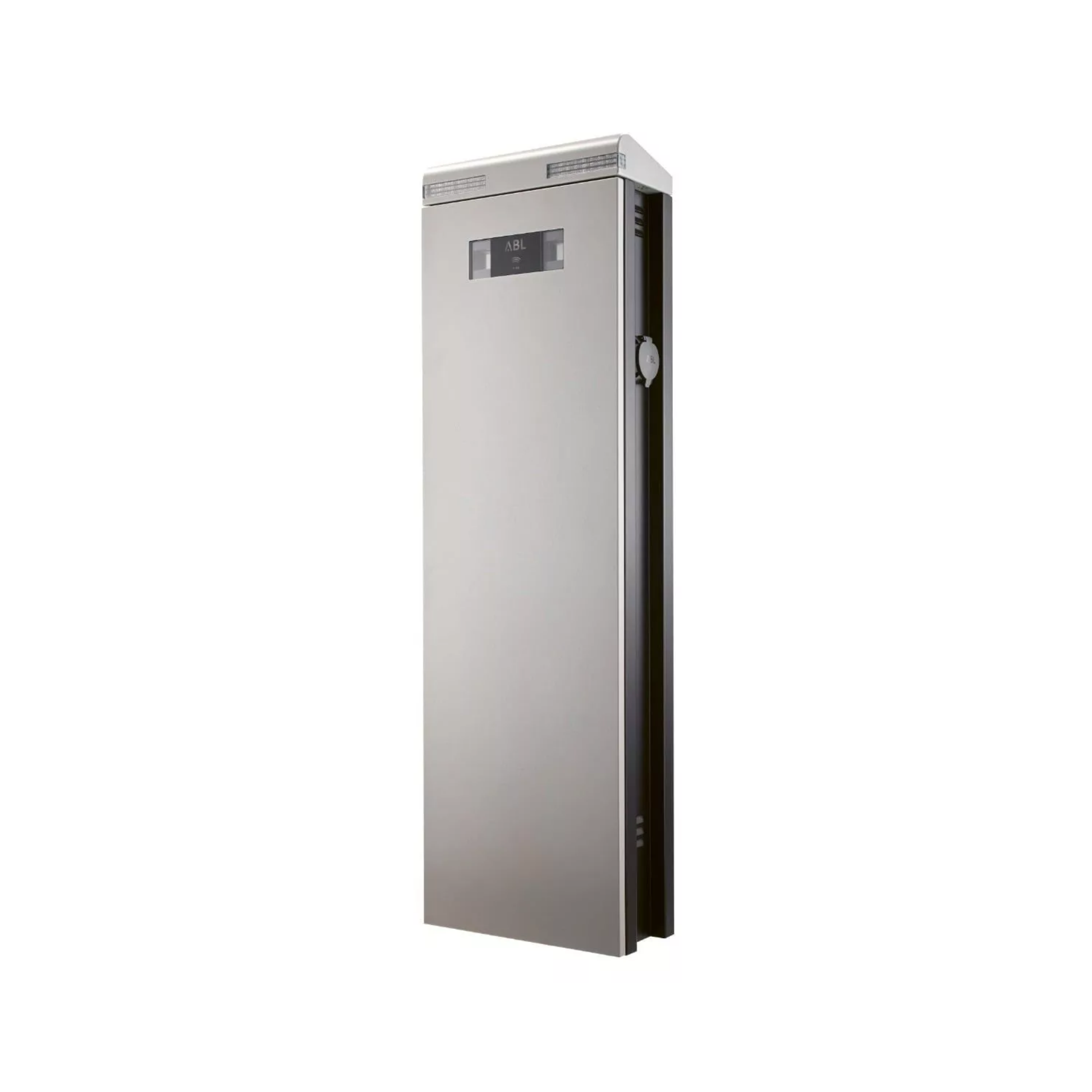

Modell: eMC2 reev ready Extender
Produktnummer: 2P4426B
EAN: 4011721181035
Produkttyp: Ladesäule / Standsäule
Farbe Gehäuse: RAL 9005, pulverbeschichtet
Farbe Blende / Dach: DB 701, pulverbeschichtet
Bauart: Standsäule
Montage: Verschraubung in Fertigfundament, mit oder ohne Sockel
Material Gehäuse / Blende: Stahl
Schutzart: IP44 / IP54, gesteckt / ungesteckt
Stoßfestigkeit: IK10
Schutzklasse: I
Fertigung: Made in Germany
Statistische Warennummer: 85371091
Verpackungseinheit: 1 Stück
Verpackung: Karton auf Einwegplatte, 1.790 x 670 x 470 mm
𝗟𝗮𝗱𝗲𝗻 & 𝗟𝗲𝗶𝘀𝘁𝘂𝗻𝗴
Gesamtleistung: 44 kW
Max. Ladeleistung pro Ladepunkt: 22 kW
Max. Ladeleistung: 2 x 22 kW
Anzahl Ladepunkte: 2
Nennspannung: 230 / 400 V
Nennstrom: 63 A
Nennfrequenz: 50 Hz
Vorsicherung: 63 A
Netzanschluss: Zuleitung bis max. 5 x 70 mm², AL / CU
Anschluss: Direktanschluss an Hochstromklemmen
Maximaler Ladestrom pro Ladepunkt: 32 A
Ausgangsspannung pro Ladepunkt: 230 / 400 V
𝗟𝗮𝗱𝗲𝗮𝗻𝘀𝗰𝗵𝗹𝘂𝘀𝘀
Ladeverbindung: 2 Typ-2-Ladesteckdosen mit Verriegelung nach IEC 62196-2
Ladesteckdosen: 32 A pro Ladepunkt
Automatische Entriegelung: bei Ausfall der Netzspannung
Kabellänge: keine, da Ausführung mit Ladesteckdosen
Anzahl Ladepunkte: 2
𝗔𝘂𝘁𝗼𝗿𝗶𝘀𝗶𝗲𝗿𝘂𝗻𝗴 & 𝗕𝗲𝗱𝗶𝗲𝗻𝘂𝗻𝗴
Autorisierung: RFID, QR-Code oder Smartphone-App
Anzeige: LED
Verriegelung Gehäuse: Schwenkgriff, vorbereitet für Profilzylinderschloss
Ladeüberwachung: LED-Funktionsanzeige
𝗞𝗼𝗻𝗻𝗲𝗸𝘁𝗶𝘃𝗶𝘁ä𝘁 & 𝗦𝗰𝗵𝗻𝗶𝘁𝘁𝘀𝘁𝗲𝗹𝗹𝗲𝗻
Kommunikation EV: IEC 61851-1, Mode 3
Kommunikation Controller / Extender: RS485
Backend-Kommunikation: über Controller

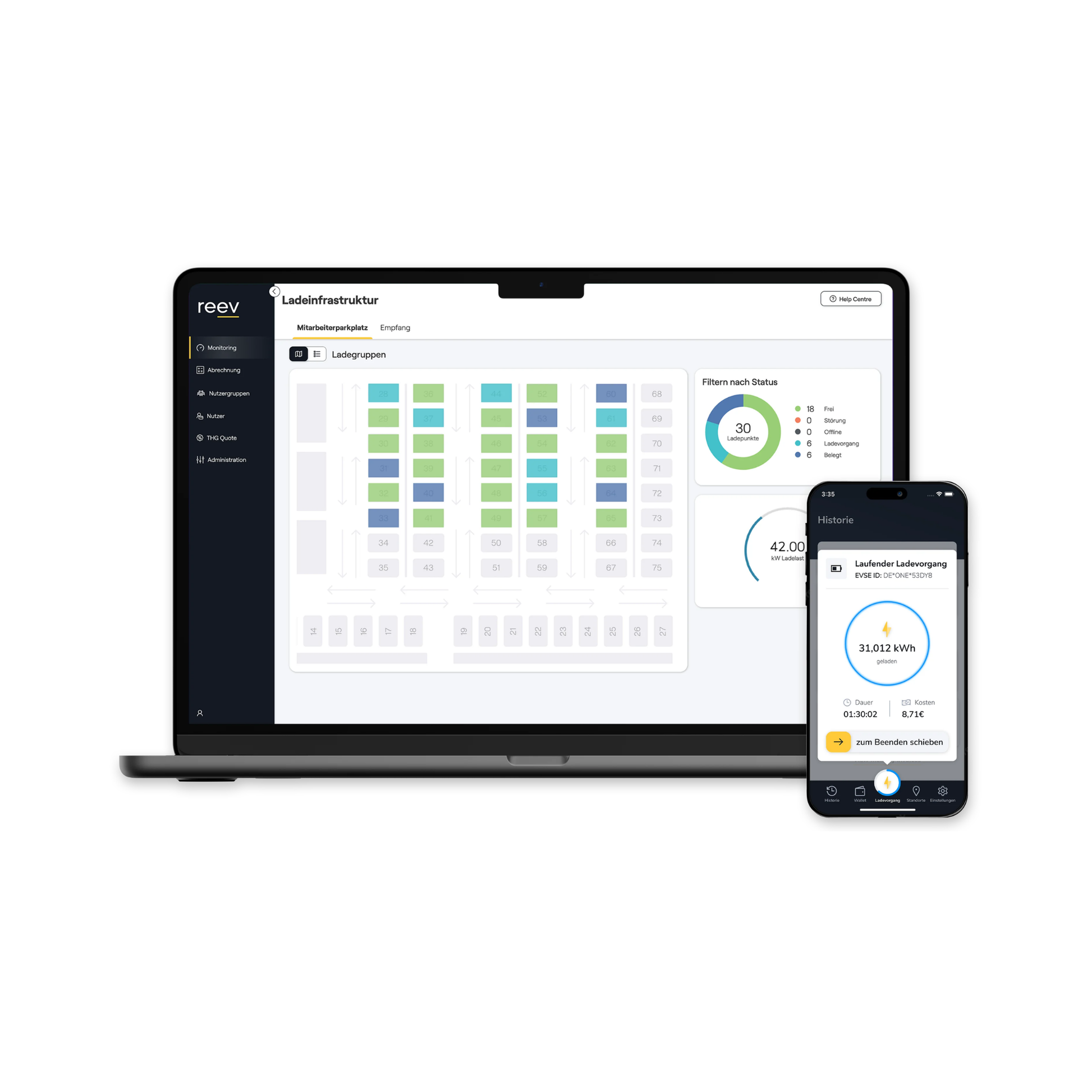

reev Dashboard: Aktivierung über separat erhältliche reev ready Lizenzschlüssel Compact oder Pro
Gruppeninstallation: bis zu 7 eMC2 Extender mit einer eMC2 Controller-Ladesäule möglich
Konnektivität: 2 Jahre nach Inbetriebnahme der zugehörigen reev ready Controller-Ladesäule enthalten
Remote Service: kostenfrei innerhalb der 2-jährigen Konnektivitätslaufzeit bei Aktivierung des reev Backends
𝗿𝗲𝗲𝘃 𝗿𝗲𝗮𝗱𝘆 & 𝗕𝗮𝗰𝗸𝗲𝗻𝗱
reev ready Vorkonfiguration: ja
reev Backend: vorbereitet über passende Controller-Ladesäule
reev Dashboard Aktivierung: über separat erhältliche reev ready Lizenzschlüssel Compact oder Pro
Lizenzhinweis: pro Ladepunkt wird ein Lizenzschlüssel benötigt
Einsatz als Extender: zur Erweiterung einer eMC2 Controller-Gruppeninstallation geeignet
𝗘𝗻𝗲𝗿𝗴𝗶𝗲𝗺𝗲𝘀𝘀𝘂𝗻𝗴 & 𝗟𝗮𝘀𝘁𝗺𝗮𝗻𝗮𝗴𝗲𝗺𝗲𝗻𝘁
Energiezähler: MID-konform pro Ladepunkt
Lastmanagement: über Controller
𝗦𝗶𝗰𝗵𝗲𝗿𝗵𝗲𝗶𝘁 & 𝗦𝗰𝗵𝘂𝘁𝘇
MCB pro Ladepunkt: 32 A, 4-polig, C-Charakteristik
FI-Schutzschalter pro Ladepunkt: RCCB Typ A, 30 mA
DC-Fehlerstromerkennung: elektronisch, IΔn d.c. ≥ 6 mA
Lastschalter: Installationsschütz, 4-polig, 40 A
Welding Detection: Auslösen des RCD bei Verschweißen eines Schützkontakts
Überstromschutz: integriert in Firmware, Abschaltung bei 120 % nach 10 Sekunden
Temperaturüberwachung: intern, Reduktion des Ladestroms bzw. Abschaltung
Blitz- und Überspannungsschutz: Kombi-Ableiter Typ 1 + Typ 2
Abschaltung Standby: jeweils allpolig
Überspannungskategorie: III
Verschmutzungsgrad: 3
𝗔𝗿𝗯𝗲𝗶𝘁𝘀𝗯𝗲𝗱𝗶𝗻𝗴𝘂𝗻𝗴𝗲𝗻
Umgebungstemperatur Betrieb: -25 °C bis +40 °C
Umgebungstemperatur Lagerung: -30 °C bis +85 °C
Relative Luftfeuchtigkeit: 5 bis 95 %, nicht kondensierend
Maximale Aufbauhöhe: ≤ 2.000 m NHN
𝗚𝗲𝗵ä𝘂𝘀𝗲 & 𝗔𝗯𝗺𝗲𝘀𝘀𝘂𝗻𝗴𝗲𝗻
Bauart: Standsäule
Material: Stahl
Abmessungen Säule (H x B x T): 1.460 x 440 x 200 mm
Gewicht: ca. 44 kg
Gehäuse: pulverbeschichtetes Metallgehäuse
𝗡𝗼𝗿𝗺𝗲𝗻 & 𝗥𝗶𝗰𝗵𝘁𝗹𝗶𝗻𝗶𝗲𝗻
IEC 61851-1
IEC 61439-7 ACSEV
𝗟𝗶𝗲𝗳𝗲𝗿𝘂𝗺𝗳𝗮𝗻𝗴
Ladesäule
gedruckte Bedienungsanleitung
Montage-Set

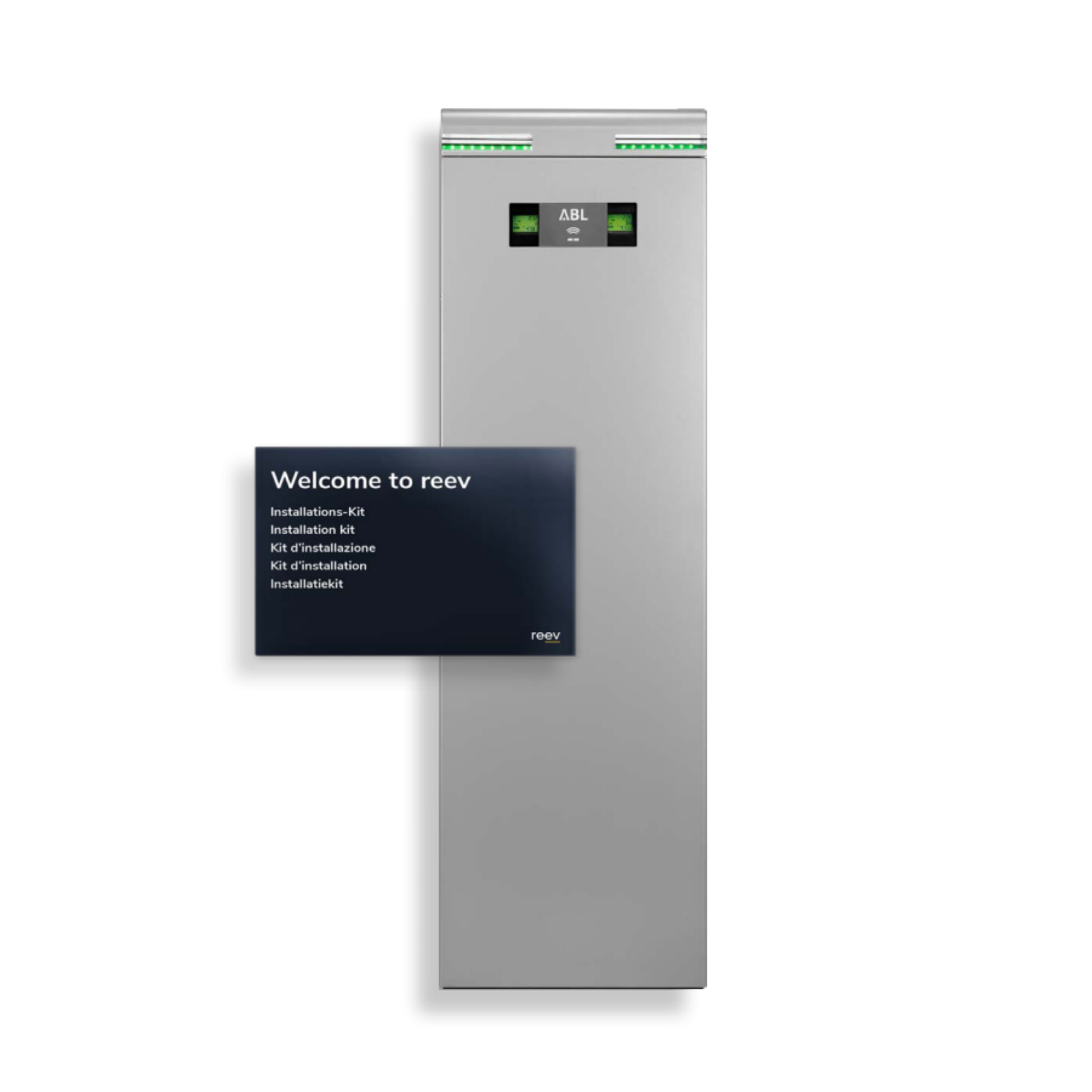

reev Onboarding-Anleitung
2 reev QR-Codes
reev Sticker
𝗢𝗽𝘁𝗶𝗼𝗻𝗮𝗹𝗲𝘀 𝗭𝘂𝗯𝗲𝗵ö𝗿
reev ready Compact Lizenzschlüssel: 100000188
reev ready Pro Lizenzschlüssel: 100000189
Ladekabel Typ 2
Adapterkabel Typ 2 auf Typ 1: LAKK2K1
Fertigfundament: EMC9999
Sockel 160 mm: EMC9998
Sockel 100 mm: EMC9997
Konfigurationskit: CONFCAB
RFID-Karte 5 Stück: E017869
Fahrzeugsimulationsadapter: TE005
