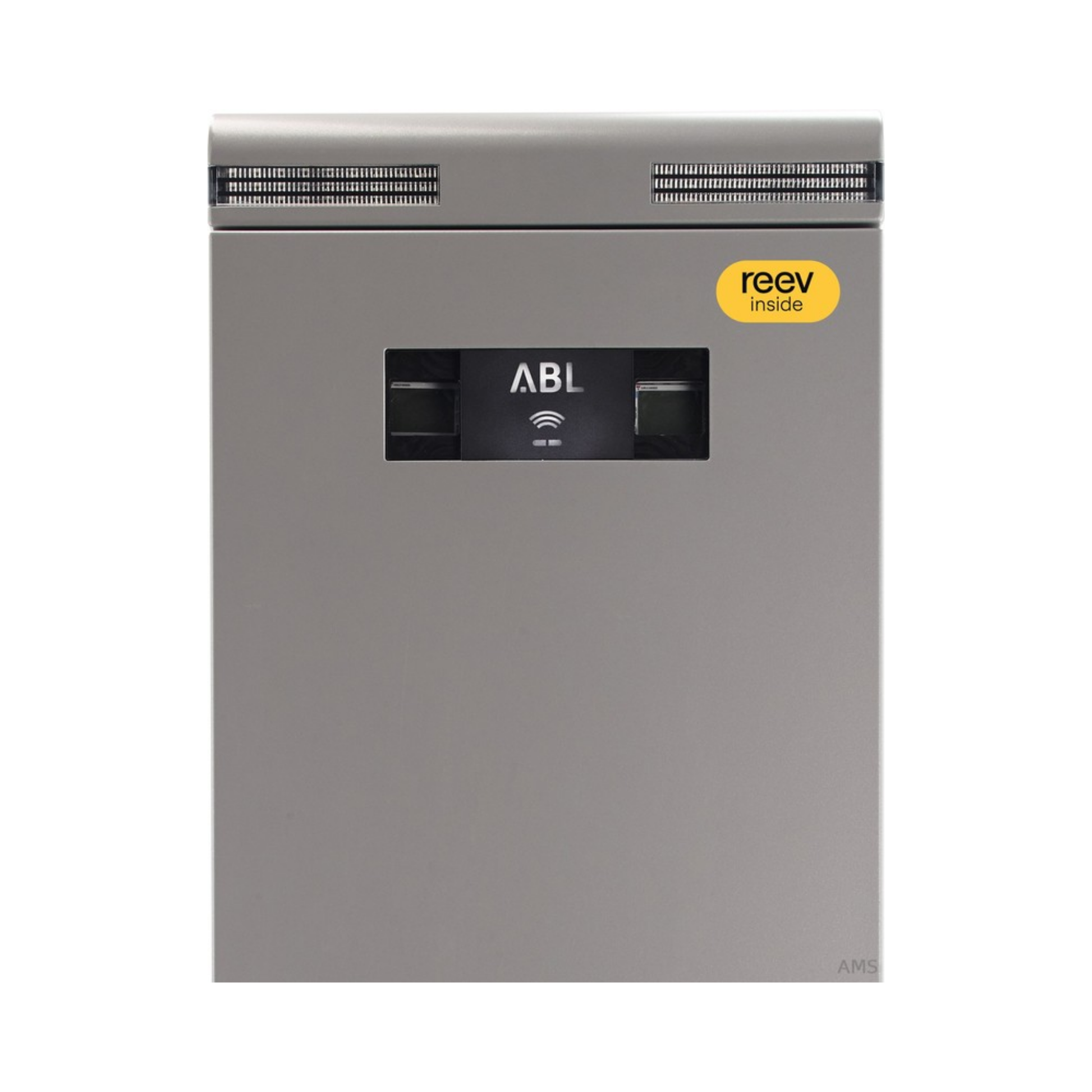

Die ABL eMC3 Controller+ 3P4435B ist eine professionelle, eichrechtskonforme 44-kW-Ladesäule mit zwei integrierten Typ-2-Ladesteckdosen und enthaltenem reev Dashboard Basic. Sie kann zwei Fahrzeuge gleichzeitig mit jeweils bis zu 22 kW laden und eignet sich besonders für öffentliche Ladepunkte, Unternehmen, Parkplätze, Wohnanlagen, Hotels und gewerbliche Ladeinfrastruktur.

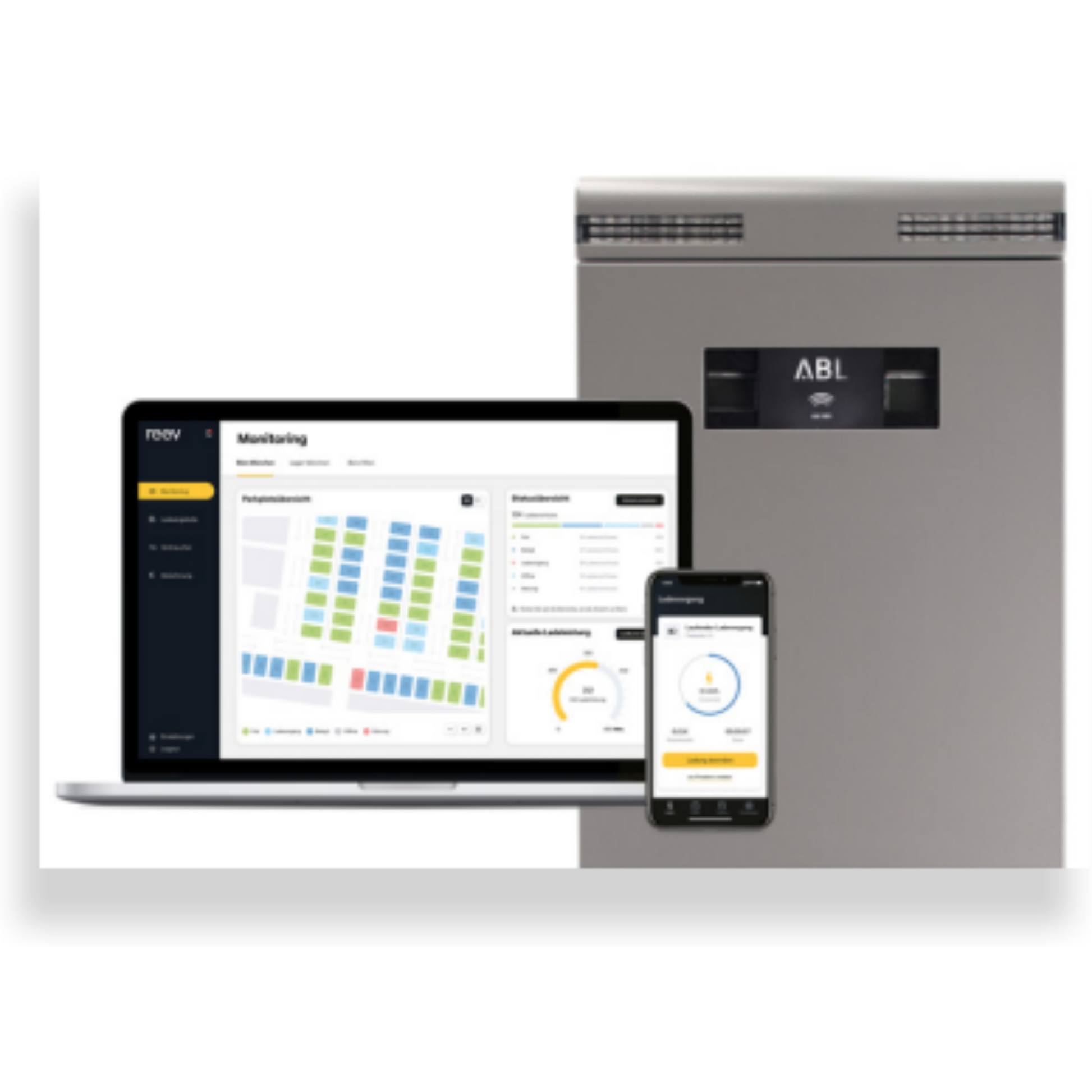

Ein besonderer Vorteil ist das enthaltene reev Dashboard Basic mit 24 Monaten Laufzeit. Damit können Betreiber Nutzer und RFID-Karten flexibel verwalten, automatische Softwareupdates nutzen und die Ladeinfrastruktur professionell betreiben. Das Dashboard kann bei Bedarf erweitert beziehungsweise upgegradet werden.
Für transparente und eichrechtskonforme Verbrauchserfassung ist die eMC3 Controller+ umfangreich ausgestattet: Pro Ladepunkt ist ein MID-konformer Energiezähler integriert. Zusätzlich verfügt die Ladesäule über ein Logging Gateway als Eichrechtmodul gemäß MessEV Modul B. Damit eignet sie sich besonders für Anwendungen, bei denen gesetzeskonforme Abrechnung und nachvollziehbare Messwerte wichtig sind.
Die Autorisierung erfolgt flexibel per RFID, QR-Code oder Smartphone-App. Die Backend-Anbindung erfolgt über LAN oder LTE mit OCPP 1.6. Über RS485 kann die Kommunikation zwischen Controller und Extender erfolgen.
Auch sicherheitstechnisch ist die ABL eMC3 Controller+ hochwertig ausgestattet: Pro Ladepunkt sind ein RCCB Typ B, Leitungsschutz, MID-Zähler und Überstromschutz integriert. Zusätzlich verfügt die Ladesäule über Blitz- und Überspannungsschutz Typ 1 + Typ 2, Temperaturüberwachung, allpolige Standby-Abschaltung und Welding Detection.
Das doppelt pulverbeschichtete Stahlgehäuse ist robust, spritzwasser- und staubgeschützt und für den professionellen Außeneinsatz ausgelegt. Mit IP44/IP54, IK10 und hochwertiger Verarbeitung „Made in Germany“ ist die ABL eMC3 Controller+ 3P4435B eine starke Lösung für anspruchsvolle Ladeinfrastruktur im öffentlichen und gewerblichen Bereich.
𝗔𝗹𝗹𝗴𝗲𝗺𝗲𝗶𝗻𝗲 𝗘𝗶𝗴𝗲𝗻𝘀𝗰𝗵𝗮𝗳𝘁𝗲𝗻
Hersteller: ABL / reev
Modell: eMC3 Controller+ mit reev Dashboard Basic
Produktnummer: 3P4435B
EAN: 4011721182469
Produkttyp: Ladesäule / Standsäule
Farbe Gehäuse: DB 703, pulverbeschichtet
Farbe Blende / Abdeckung: DB 701, pulverbeschichtet
Bauart: Standsäule / Ladesäule
Montage: Verschraubung in Fertigfundament, mit oder ohne Sockel
Material Gehäuse / Blende: Stahl
Schutzart: IP44 / IP54, gesteckt / ungesteckt
Stoßfestigkeit: IK10
Schutzklasse: I
Eichrechtskonform: ja, gemäß MessEV Modul B
Fertigung: Made in Germany
Statistische Warennummer: 85371091
Verpackungseinheit: 1 Stück
Verpackung: Karton auf Einwegplatte, 1.790 x 670 x 470 mm
𝗟𝗮𝗱𝗲𝗻 & 𝗟𝗲𝗶𝘀𝘁𝘂𝗻𝗴
Gesamtleistung: 44 kW
Max. Ladeleistung pro Ladepunkt: 22 kW
Max. Ladeleistung: 2 x 22 kW
Anzahl Ladepunkte: 2
Nennspannung: 230 / 400 V
Nennstrom: 63 A
Nennfrequenz: 50 Hz
Vorsicherung: 63 A
Netzanschluss: Zuleitung bis max. 5 x 70 mm², AL / CU
Anschluss: Direktanschluss an Hochstromklemmen
Maximaler Ladestrom pro Ladepunkt: 32 A
Ausgangsspannung pro Ladepunkt: 230 / 400 V
Lastmanagement: SBC
𝗟𝗮𝗱𝗲𝗮𝗻𝘀𝗰𝗵𝗹𝘂𝘀𝘀
Ladeverbindung: 2 Typ-2-Ladesteckdosen mit Verriegelung nach IEC 62196-2
Ladesteckdosen: 32 A pro Ladepunkt
Automatische Entriegelung: bei Ausfall der Netzspannung
Kabellänge: keine, da Ausführung mit Ladesteckdosen
Anzahl Ladepunkte: 2
𝗔𝘂𝘁𝗼𝗿𝗶𝘀𝗶𝗲𝗿𝘂𝗻𝗴 & 𝗕𝗲𝗱𝗶𝗲𝗻𝘂𝗻𝗴
Autorisierung: RFID, QR-Code oder Smartphone-App
Zugangskontrolle: Vergabe von Zugangsrechten für Fahrer und Fahrzeuge mittels RFID
Anzeige: LED
Software: reev Dashboard Basic, 24 Monate enthalten
Softwareupdates: automatische und kostenlose Softwareupdates
Verriegelung Gehäuse: Schwenkgriff, vorbereitet für Einbau eines Profilzylinderschlosses
𝗞𝗼𝗻𝗻𝗲𝗸𝘁𝗶𝘃𝗶𝘁ä𝘁 & 𝗦𝗰𝗵𝗻𝗶𝘁𝘁𝘀𝘁𝗲𝗹𝗹𝗲𝗻
Kommunikation EV: IEC 61851-1, Mode 3
Kommunikation Controller / Extender: RS485
Backend-Kommunikation: LAN, LTE
Unterstütztes Protokoll: OCPP 1.6
Dashboard-Anbindung: reev Dashboard Basic enthalten
𝗿𝗲𝗲𝘃 𝗗𝗮𝘀𝗵𝗯𝗼𝗮𝗿𝗱
reev Dashboard Basic: 24 Monate enthalten
Nutzerverwaltung: ja
RFID-Verwaltung: ja
Softwareupdates: automatisch und kostenlos
Upgrade: Dashboard kann jederzeit erweitert werden
𝗘𝗻𝗲𝗿𝗴𝗶𝗲𝗺𝗲𝘀𝘀𝘂𝗻𝗴 & 𝗘𝗶𝗰𝗵𝗿𝗲𝗰𝗵𝘁
Energiezähler: MID-konform pro Ladepunkt
Eichrechtskonform: ja
Eichrechtmodul: Logging Gateway LGW
𝗟𝗮𝘀𝘁𝗺𝗮𝗻𝗮𝗴𝗲𝗺𝗲𝗻𝘁
Lastmanagement: SBC
Dynamisches Lastmanagement: optional bis 300 A mit METERS
Dynamisches Lastmanagement: optional bis 600 A mit METERL
𝗦𝗶𝗰𝗵𝗲𝗿𝗵𝗲𝗶𝘁 & 𝗦𝗰𝗵𝘂𝘁𝘇
MCB pro Ladepunkt: 32 A, 4-polig, C-Charakteristik
FI-Schutzschalter pro Ladepunkt: RCCB Typ B, 30 mA
Lastschalter: Installationsschütz, 4-polig, 40 A
Welding Detection: Auslösen des RCD bei Verschweißen eines Schützkontakts
Überstromschutz: integriert in Firmware
Überstromschutz Abschaltung: 105 % nach 1000 Sekunden, 110 % nach 100 Sekunden, 120 % nach 10 Sekunden
Temperaturüberwachung: intern, Reduktion des Ladestroms bzw. Abschaltung
Blitz- und Überspannungsschutz: Kombi-Ableiter Typ 1 + Typ 2
Abschaltung Standby: jeweils allpolig
Überspannungskategorie: III
Verschmutzungsgrad: 3
𝗔𝗿𝗯𝗲𝗶𝘁𝘀𝗯𝗲𝗱𝗶𝗻𝗴𝘂𝗻𝗴𝗲𝗻
Umgebungstemperatur Betrieb: -25 °C bis +40 °C
Umgebungstemperatur Lagerung: -30 °C bis +85 °C
Relative Luftfeuchtigkeit: 5 bis 95 %, nicht kondensierend
Maximale Aufbauhöhe: ≤ 2.000 m NHN
Verlustleistung: 14 W
𝗚𝗲𝗵ä𝘂𝘀𝗲 & 𝗔𝗯𝗺𝗲𝘀𝘀𝘂𝗻𝗴𝗲𝗻
Bauart: Standsäule
Material: Stahl
Abmessungen Säule (H x B x T): 1.661 x 590 x 220 mm
Gewicht: ca. 90 kg
Gehäuse: doppelt pulverbeschichtetes Metallgehäuse
Regenwasserführung: gerundete Abdeckung mit Ablauf nach hinten
𝗡𝗼𝗿𝗺𝗲𝗻 & 𝗥𝗶𝗰𝗵𝘁𝗹𝗶𝗻𝗶𝗲𝗻
IEC 61851-1
IEC 61439-7 ACSEV
MessEV Modul B
𝗟𝗶𝗲𝗳𝗲𝗿𝘂𝗺𝗳𝗮𝗻𝗴
Ladesäule
gedruckte Anleitung
Montage-Set
2 RFID-Ladeschlüssel
1 RFID-Testschlüssel
Onboarding-Brief reev
𝗢𝗽𝘁𝗶𝗼𝗻𝗮𝗹𝗲𝘀 𝗭𝘂𝗯𝗲𝗵ö𝗿
Ladekabel Typ 2
Adapterkabel Typ 2 auf Typ 1: LAKK2K1
Fertigfundament: EMC9999
Sockel 160 mm: EMC9996
Sockel 100 mm: EMC9994
Konfigurationskit: CONFCAB
RFID-Karte 5 Stück: E017869
Installationsprüfgerät: TE001
Fahrzeugsimulationsadapter: TE005
Dynamisches Lastmanagement bis 300 A: METERS
Dynamisches Lastmanagement bis 600 A: METERL
