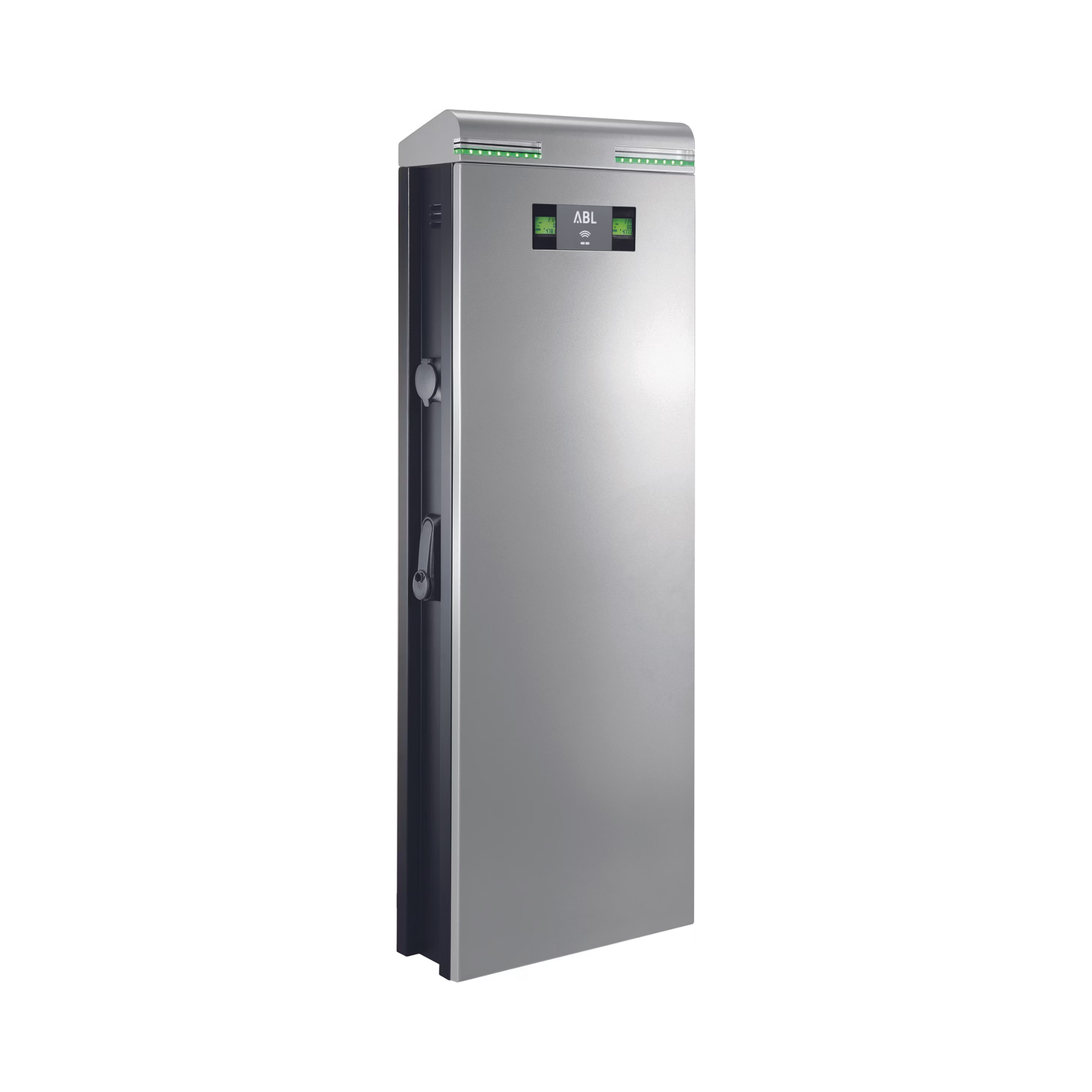

Die ABL eMC3 Extender+ 3P4436 ist eine professionelle, eichrechtskonforme 44-kW-Ladesäule mit zwei integrierten Typ-2-Ladesteckdosen. Sie kann zwei Fahrzeuge gleichzeitig mit jeweils bis zu 22 kW laden und eignet sich besonders für öffentliche Ladepunkte, Unternehmen, Parkplätze, Wohnanlagen, Hotels und gewerbliche Ladeinfrastruktur.
Als Extender+-Variante ist die Ladesäule für Gruppeninstallationen mit einer passenden Controller-Ladesäule vorgesehen. Laut Datenblatt können bis zu 7 eMC3 Extender mit einem Controller verbunden werden. Die Kommunikation zwischen Controller und Extender erfolgt über RS485, während Backend- und OCPP-Funktionen über die passende Controller-Ladesäule abgebildet werden.
Für eine transparente und gesetzeskonforme Verbrauchserfassung ist die eMC3 Extender+ umfangreich ausgestattet: Pro Ladepunkt ist ein MID-konformer Energiezähler integriert. Zusätzlich verfügt die Ladesäule über ein Logging Gateway als Eichrechtmodul gemäß MessEV Modul B. Damit eignet sie sich besonders für Anwendungen, bei denen nachvollziehbare Messwerte und professionelle Abrechnung wichtig sind.
Die Autorisierung erfolgt per RFID. In Verbindung mit einer passenden Controller-Ladesäule kann die Ladeinfrastruktur in ein Backend oder Dashboard eingebunden werden. Die Backend-Kommunikation erfolgt laut Datenblatt über LAN, optional LTE sowie OCPP 1.5 und OCPP 1.6 über den Controller.
Auch sicherheitstechnisch ist die ABL eMC3 Extender+ hochwertig ausgestattet: Pro Ladepunkt sind ein RCCB Typ B, Leitungsschutz, MID-Zähler und Überstromschutz integriert. Zusätzlich verfügt die Ladesäule über Blitz- und Überspannungsschutz Typ 1 + Typ 2, Temperaturüberwachung, allpolige Standby-Abschaltung und Welding Detection.
Das doppelt pulverbeschichtete Stahlgehäuse ist robust, spritzwasser- und staubgeschützt und für den professionellen Außeneinsatz ausgelegt. Mit IP44/IP54, IK10 und hochwertiger Verarbeitung „Made in Germany“ ist die ABL eMC3 Extender+ eine starke Erweiterungslösung für anspruchsvolle Ladeinfrastruktur im öffentlichen und gewerblichen Bereich.
𝗔𝗹𝗹𝗴𝗲𝗺𝗲𝗶𝗻𝗲 𝗘𝗶𝗴𝗲𝗻𝘀𝗰𝗵𝗮𝗳𝘁𝗲𝗻
Hersteller: ABL
Modell: eMC3 Extender+
Produktnummer: 3P4436
EAN: 4011721182513
Produkttyp: Ladesäule / Standsäule
Farbe Gehäuse: DB 703, pulverbeschichtet
Farbe Blende / Abdeckung: DB 701, pulverbeschichtet
Bauart: Standsäule / Ladesäule
Montage: Verschraubung in Fertigfundament, mit oder ohne Sockel
Material Gehäuse / Blende: Stahl
Schutzart: IP44 / IP54, gesteckt / ungesteckt
Stoßfestigkeit: IK10
Schutzklasse: I
Eichrechtskonform: ja, gemäß MessEV Modul B
Fertigung: Made in Germany
Statistische Warennummer: 85371091
Verpackungseinheit: 1 Stück
Verpackung: Karton auf Einwegplatte, 1.790 x 670 x 470 mm
𝗟𝗮𝗱𝗲𝗻 & 𝗟𝗲𝗶𝘀𝘁𝘂𝗻𝗴
Gesamtleistung: 44 kW
Max. Ladeleistung pro Ladepunkt: 22 kW
Max. Ladeleistung: 2 x 22 kW
Anzahl Ladepunkte: 2
Nennspannung: 230 / 400 V
Nennstrom: 63 A
Nennfrequenz: 50 Hz
Vorsicherung: 63 A
Netzanschluss: Zuleitung bis max. 5 x 70 mm², AL / CU
Anschluss: Direktanschluss an Hochstromklemmen
Maximaler Ladestrom pro Ladepunkt: 32 A
Ausgangsspannung pro Ladepunkt: 230 / 400 V
Lastmanagement: über Controller
𝗟𝗮𝗱𝗲𝗮𝗻𝘀𝗰𝗵𝗹𝘂𝘀𝘀
Ladeverbindung: 2 Typ-2-Ladesteckdosen mit Verriegelung nach IEC 62196-2
Ladesteckdosen: 32 A pro Ladepunkt
Automatische Entriegelung: bei Ausfall der Netzspannung
Kabellänge: keine, da Ausführung mit Ladesteckdosen
Anzahl Ladepunkte: 2
𝗔𝘂𝘁𝗼𝗿𝗶𝘀𝗶𝗲𝗿𝘂𝗻𝗴 & 𝗕𝗲𝗱𝗶𝗲𝗻𝘂𝗻𝗴
Autorisierung: RFID

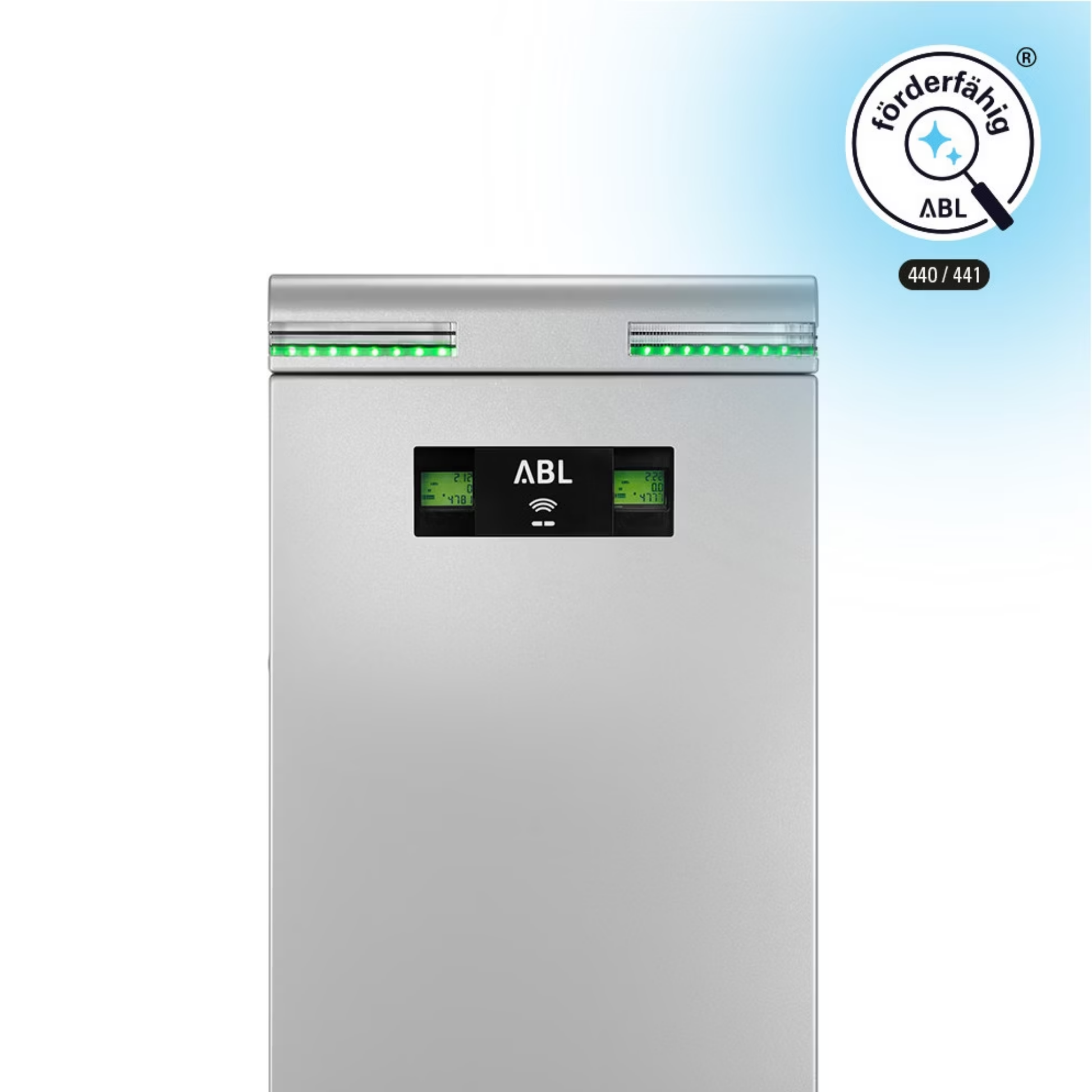

Anzeige: LED
Verriegelung Gehäuse: Schwenkgriff, vorbereitet für Einbau eines Profilzylinderschlosses
Ladeüberwachung: LED-Funktionsanzeige
𝗞𝗼𝗻𝗻𝗲𝗸𝘁𝗶𝘃𝗶𝘁ä𝘁 & 𝗦𝗰𝗵𝗻𝗶𝘁𝘁𝘀𝘁𝗲𝗹𝗹𝗲𝗻
Kommunikation EV: IEC 61851-1, Mode 3
Kommunikation Controller / Extender: RS485
Backend-Kommunikation: LAN, optional LTE, OCPP 1.5 und OCPP 1.6 über Controller
Dashboard-Anbindung: optional über OCPP und passende Controller-Ladesäule integrierbar
Gruppeninstallation: bis zu 7 eMC3 Extender mit einem Controller möglich
𝗘𝗻𝗲𝗿𝗴𝗶𝗲𝗺𝗲𝘀𝘀𝘂𝗻𝗴 & 𝗘𝗶𝗰𝗵𝗿𝗲𝗰𝗵𝘁
Energiezähler: MID-konform pro Ladepunkt
Eichrechtskonform: ja
Eichrechtmodul: Logging Gateway LGW
𝗟𝗮𝘀𝘁𝗺𝗮𝗻𝗮𝗴𝗲𝗺𝗲𝗻𝘁
Lastmanagement: über Controller
Dynamisches Lastmanagement: über passende Controller-Installation / Zubehör möglich
𝗦𝗶𝗰𝗵𝗲𝗿𝗵𝗲𝗶𝘁 & 𝗦𝗰𝗵𝘂𝘁𝘇
MCB pro Ladepunkt: 32 A, 4-polig, C-Charakteristik
FI-Schutzschalter pro Ladepunkt: RCCB Typ B, 30 mA
Lastschalter: Installationsschütz, 4-polig, 40 A
Welding Detection: Auslösen des RCD bei Verschweißen eines Schützkontakts
Überstromschutz: integriert in Firmware
Überstromschutz Abschaltung: 105 % nach 1000 Sekunden, 110 % nach 100 Sekunden, 120 % nach 10 Sekunden
Temperaturüberwachung: intern, Reduktion des Ladestroms bzw. Abschaltung
Blitz- und Überspannungsschutz: Kombi-Ableiter Typ 1 + Typ 2
Abschaltung Standby: jeweils allpolig
Überspannungskategorie: III
Verschmutzungsgrad: 3
𝗔𝗿𝗯𝗲𝗶𝘁𝘀𝗯𝗲𝗱𝗶𝗻𝗴𝘂𝗻𝗴𝗲𝗻
Umgebungstemperatur Betrieb: -25 °C bis +40 °C
Umgebungstemperatur Lagerung: -30 °C bis +85 °C
Relative Luftfeuchtigkeit: 5 bis 95 %, nicht kondensierend
Maximale Aufbauhöhe: ≤ 2.000 m NHN
Verlustleistung: 14 W
𝗚𝗲𝗵ä𝘂𝘀𝗲 & 𝗔𝗯𝗺𝗲𝘀𝘀𝘂𝗻𝗴𝗲𝗻
Bauart: Standsäule
Material: Stahl

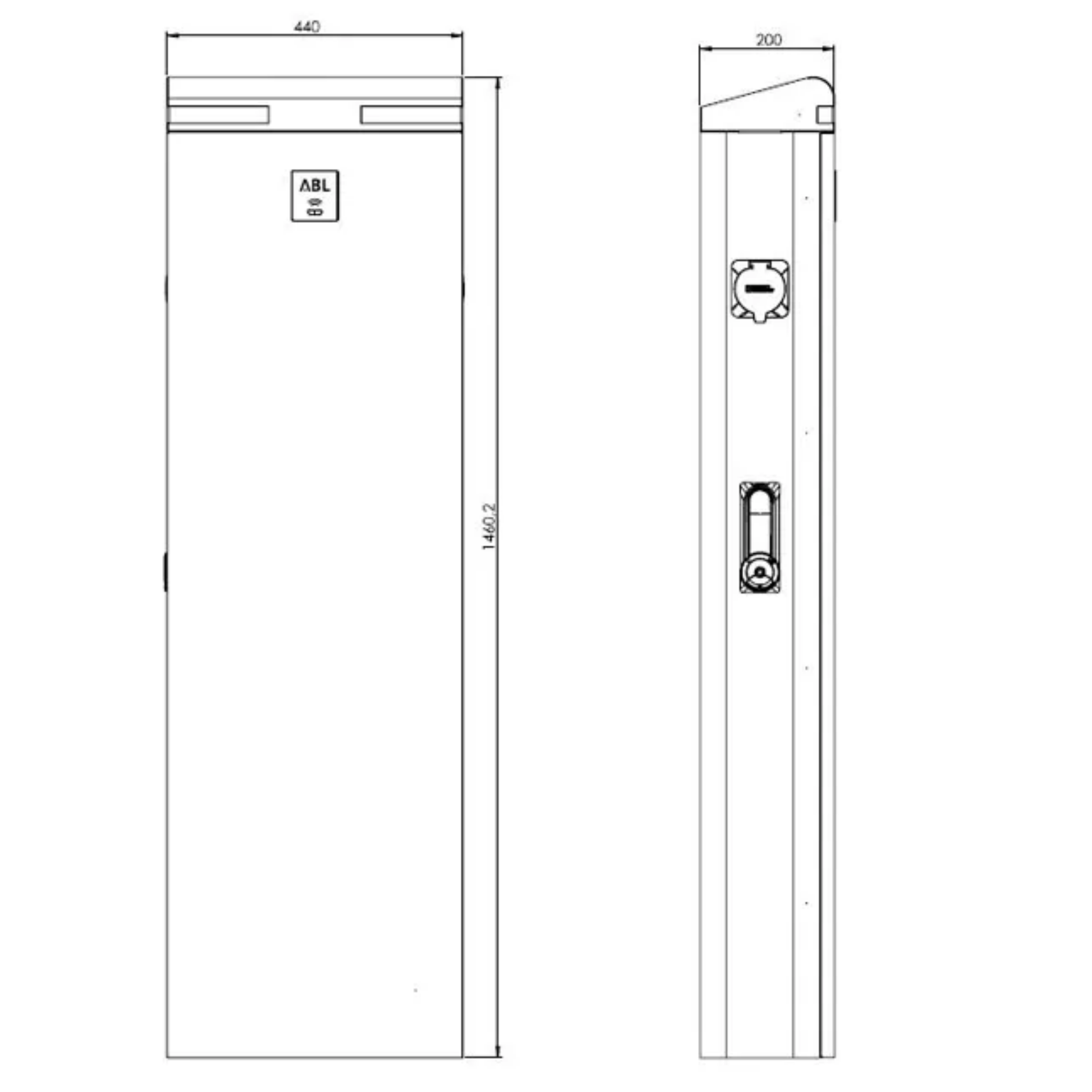

Abmessungen Säule (H x B x T): 1.661 x 590 x 220 mm
Gewicht: ca. 90 kg
Gehäuse: doppelt pulverbeschichtetes Metallgehäuse
Regenwasserführung: gerundete Abdeckung mit Ablauf nach hinten
𝗡𝗼𝗿𝗺𝗲𝗻 & 𝗥𝗶𝗰𝗵𝘁𝗹𝗶𝗻𝗶𝗲𝗻
IEC 61851-1
IEC 61439-7 ACSEV
MessEV Modul B
𝗟𝗶𝗲𝗳𝗲𝗿𝘂𝗺𝗳𝗮𝗻𝗴
Ladesäule
gedruckte Anleitung
Montage-Set
𝗢𝗽𝘁𝗶𝗼𝗻𝗮𝗹𝗲𝘀 𝗭𝘂𝗯𝗲𝗵ö𝗿
Ladekabel Typ 2
Adapterkabel Typ 2 auf Typ 1: LAKK2K1
Fertigfundament: EMC9999
Sockel 160 mm: EMC9996
Sockel 100 mm: EMC9994
Konfigurationskit: CONFCAB
RFID-Karte 5 Stück: E017869
Installationsprüfgerät: TE001
Fahrzeugsimulationsadapter: TE005
