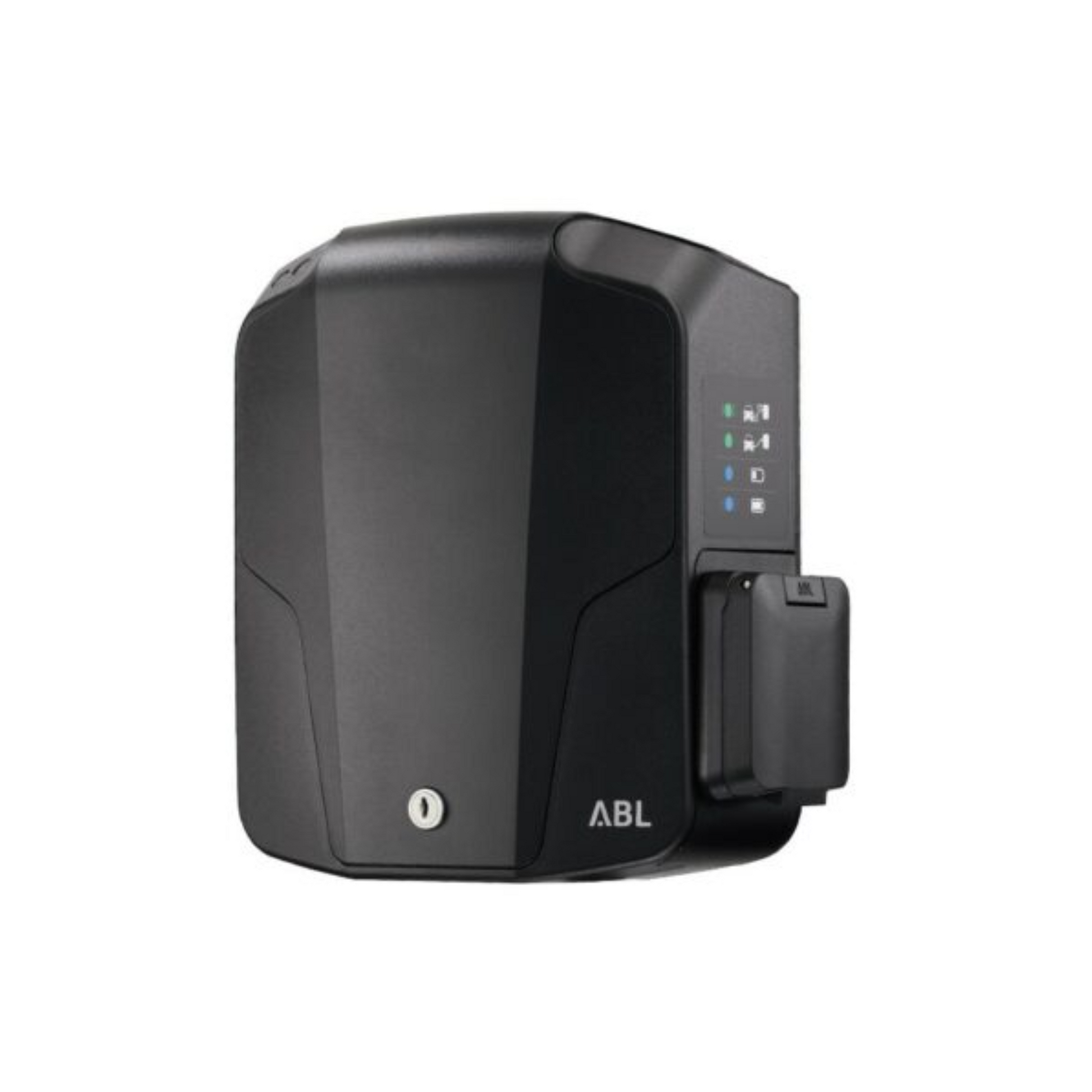

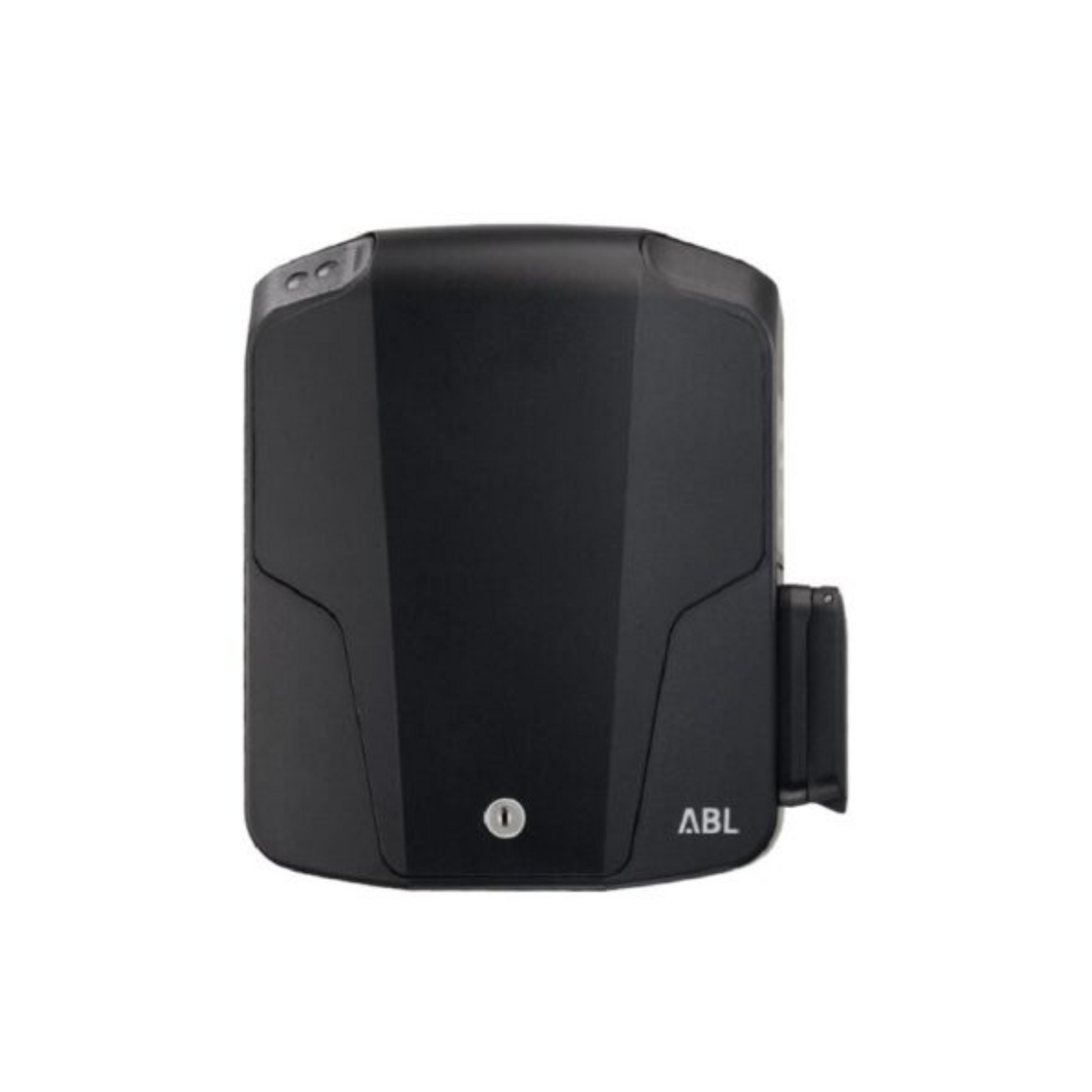

Die ABL eMH1 1W1121 ist eine kompakte und preisattraktive 11-kW-Wallbox mit Typ-2 Buchse für alle, die eine einfache und robuste Ladelösung ohne unnötige Zusatzfunktionen suchen. Das technische Datenblatt beschreibt die eMH1 ausdrücklich als intuitive Wallbox, die auch für Einsteiger bestens geeignet ist.
Ein großer Vorteil der 1W1121 ist die bereits integrierte Sicherheitsausstattung. Die Wallbox ist serienmäßig mit FI Typ A (30 mA) und elektronischer DC-Fehlerstromerkennung ≥ 6 mA ausgestattet. Damit ist sie laut Datenblatt für den Installateur anschlussfertig vorbereitet und bietet einen hohen Sicherheitsstandard.
Die Wallbox verfügt über eine einzelne Typ-2 Ladesteckdose mit Verriegelung und erreicht bis zu 11 kW Ladeleistung bei 16 A. Durch die Buchsenvariante bleibt der Nutzer flexibel bei der Wahl des passenden Typ-2-Ladekabels. Für den Alltag praktisch ist außerdem die abschließbare Blende mit integriertem Schloss, wodurch ein einfacher Zugriffsschutz per Schlüssel möglich ist. Im Lieferumfang sind 2 Schlüssel enthalten.
Auch das Gehäuse ist klar auf einen langlebigen Einsatz ausgelegt: IP54, interne Temperaturüberwachung, Welding Detection und integrierter Überstromschutz sorgen für einen soliden und zuverlässigen Betrieb. Mit nur ca. 3 kg Netto-Gewicht und kompakten Abmessungen von 272 × 221 × 116 mm ist die eMH1 eine angenehm kompakte Wallbox für Garage, Carport oder Außenwand.
Allgemeine Eigenschaften
- Hersteller: ABL
- Modell: eMH1
- Herstellernummer: 1W1121
- EAN: 4011721175249
- Produkttyp: Wallbox / AC-Ladestation
- Herstellungsland: Made in Germany
Laden & Leistung
- Max. Ladeleistung: 11 kW
- Nennspannung: 230 / 400 V
- Nennstrom: 16 A
- Netzfrequenz: 50 Hz
- Vorsicherung: 16 A bauseits erforderlich, C-Charakteristik empfohlen
- Anschluss: Direktanschluss am FI-Schutzschalter
- Netzanschluss: max. 5 x 6 mm²
Ladeanschluss
- Anschlusstechnik: einzelne Ladesteckdose Typ 2 mit Verriegelung gemäß IEC 62196-2
- Ausgangsspannung: 230 / 400 V
- Maximaler Ladestrom: 16 A
- Anzahl Ladepunkte: 1
Autorisierung & Bedienung
- Bedienkonzept: Plug & Charge
- Zugriffsschutz: abschließbar über integriertes Schloss
- Anzeige: LED für Betriebszustand / Fehleranzeige
- Firmware-Anzeige: LED blinkt beim Einschalten
Sicherheit & Schutz
- FI-Schutzschalter: Typ A, 30 mA
- DC-Fehlerstromerkennung: elektronisch, IΔn d.c. ≥ 6 mA
- Lastschalter: Schütz, 4-polig
- Welding Detection: Auslösung bei Verschweißung des Schützes
- Überstromschutz: integriert in Firmware, Abschaltung bei 105 % nach 1000 s, 110 % nach 100 s, 120 % nach 10 s
- Temperaturüberwachung: intern, Reduktion des Ladestroms bzw. Abschaltung
- Schutzklasse: I
- Überspannungskategorie: III
- Schutzart Gehäuse: IP54
Kommunikation
- Kommunikation EV: gemäß IEC 61851-1, Mode 3
- Kommunikation EVSE: RS485
Gehäuse & Abmessungen
- Bauart: Wandgehäuse
- Befestigung: Wandbefestigung über Montage-Set
- Material: Kunststoff
- Gehäusefarbe: RAL 9005
- Blendenfarbe: RAL 9006
- Verriegelung: Blende abschließbar durch integriertes Schloss
- Abmessungen (H x B x T): 272 x 221 x 116 mm
- Gewicht netto: ca. 3 kg
Lieferumfang
- Enthalten: Wallbox, gedruckte Kurzanleitung, Montage-Set, 2 Schlüssel, Bohrschablone
