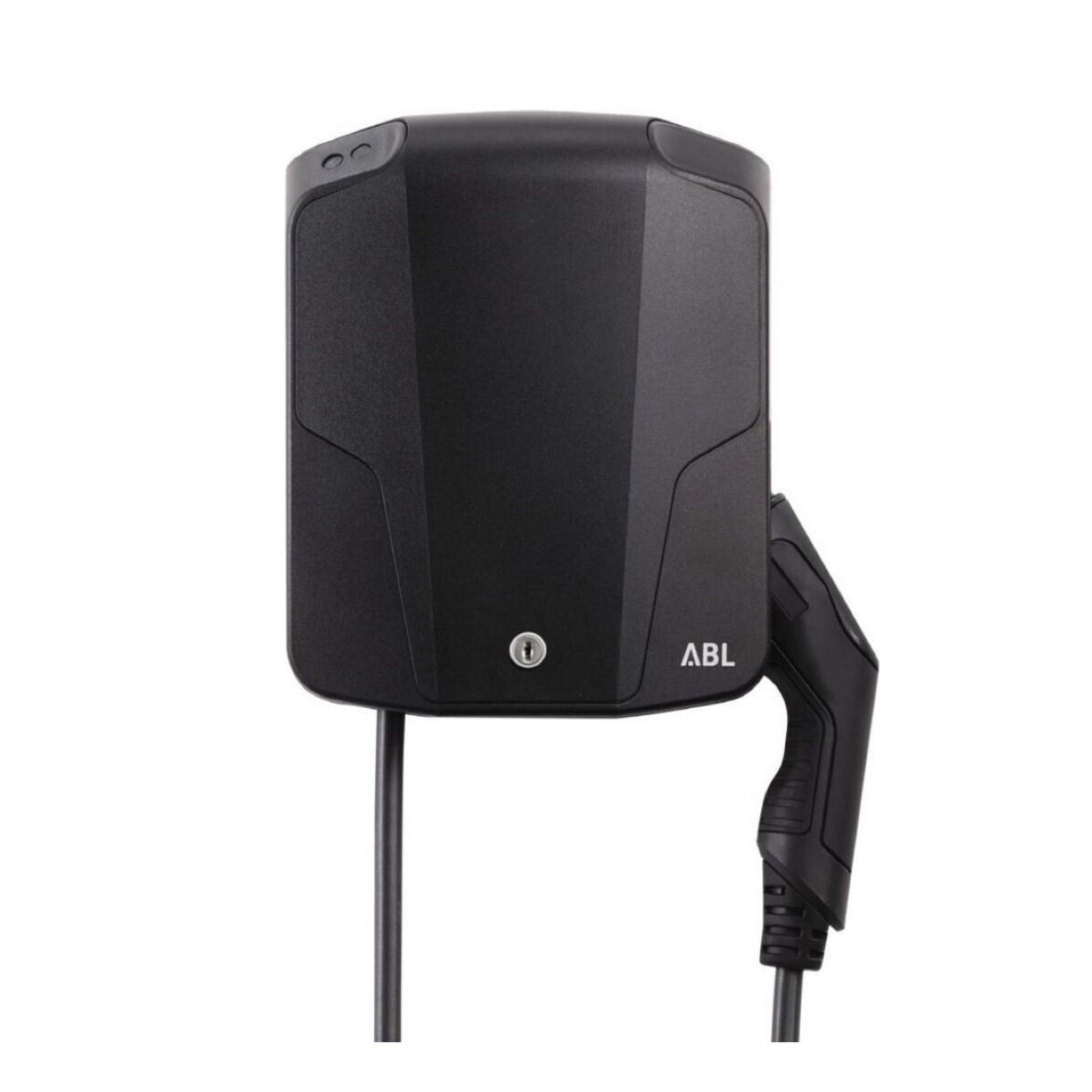

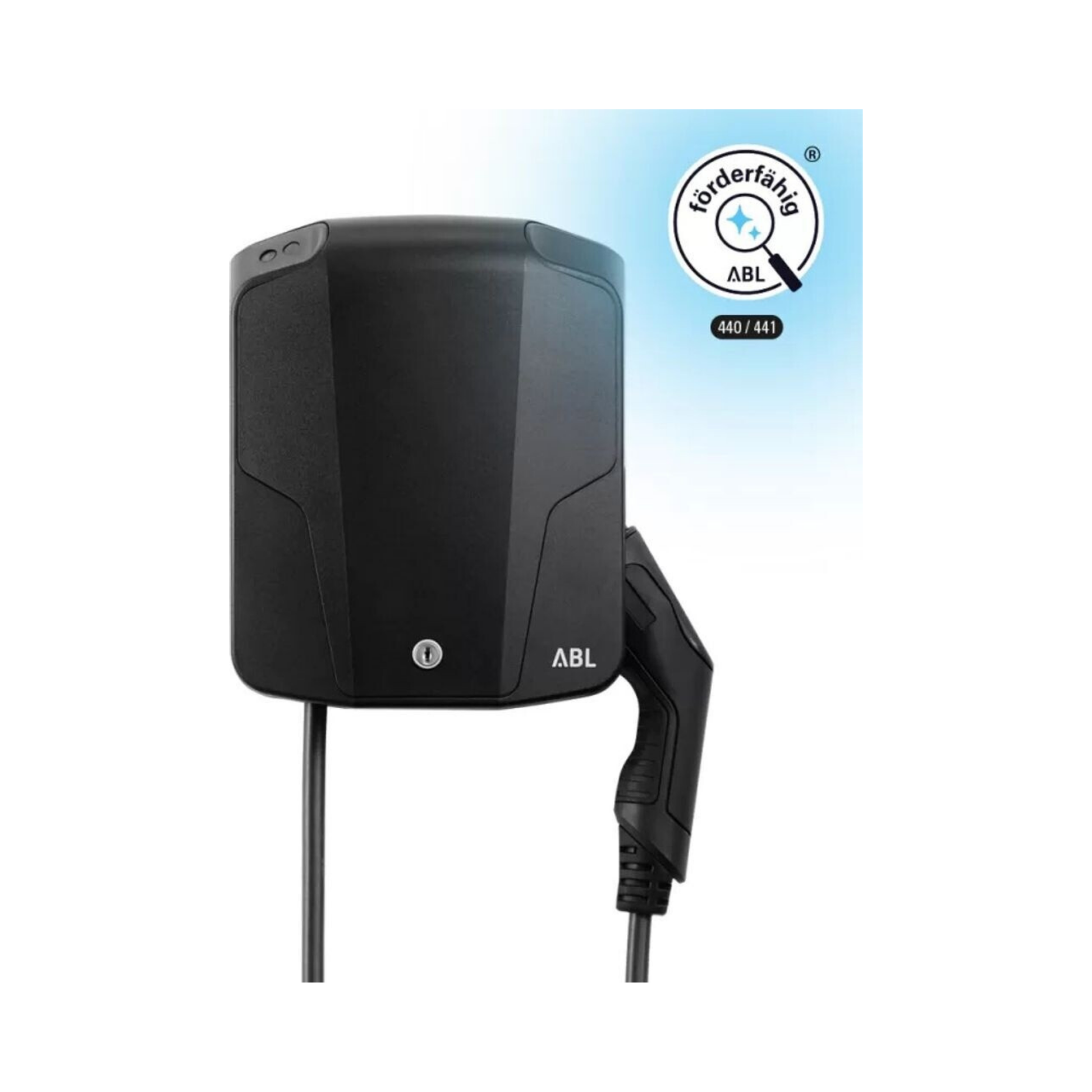

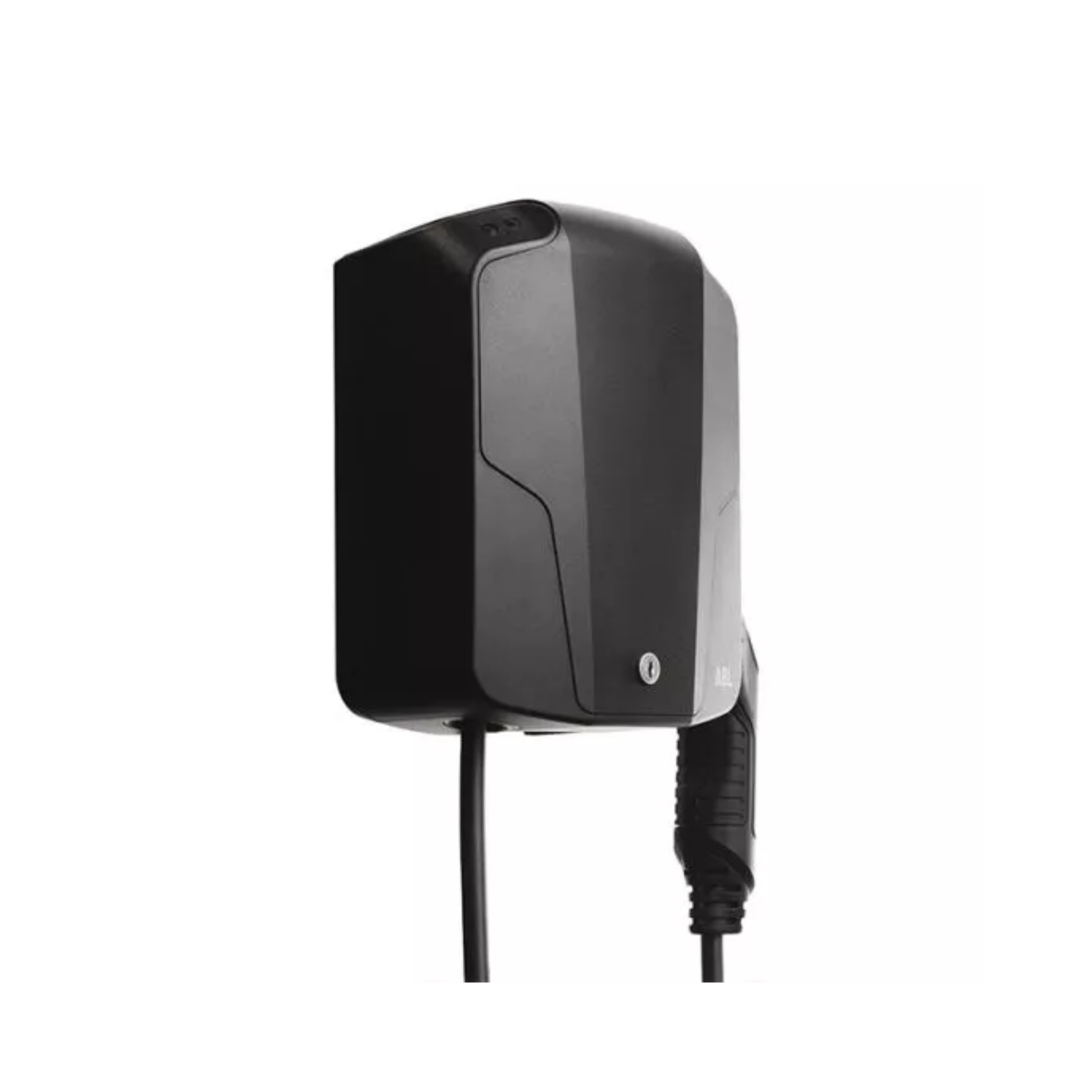

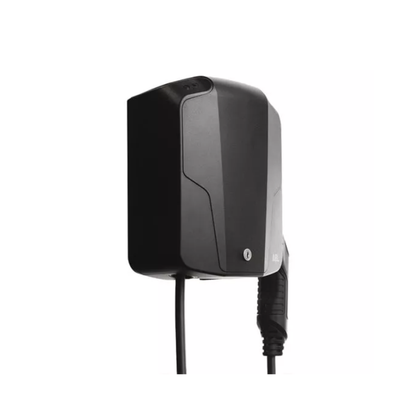

Die ABL eMH1 1W2201 ist eine kompakte 22-kW-Wallbox mit fest integriertem Typ-2-Ladekabel für einfaches und zuverlässiges Laden zuhause. Laut technischem Datenblatt ist sie mit ca. 6,35 m Ladekabel, IP54 und einem abschließbaren Gehäuse ausgestattet und eignet sich damit sehr gut für Garage, Carport oder Außenwand.
Ein wichtiger Unterschied zu anderen eMH1-Varianten: Die 1W2201 ist bereits serienmäßig mit FI Typ A (30 mA) und elektronischer DC-Fehlerstromerkennung ≥ 6 mA ausgestattet. Dadurch ist sie laut Datenblatt für den Installateur anschlussfertig vorbereitet. Zusätzlich bietet sie Welding Detection, internen Überstromschutz und Temperaturüberwachung.
Die Bedienung erfolgt bewusst einfach über Plug & Charge. Für zusätzlichen Zugriffsschutz verfügt die Wallbox über eine abschließbare Blende mit integriertem Schloss, im Lieferumfang sind 2 Schlüssel enthalten. Mit 22 kW Ladeleistung, kompakten Abmessungen von 272 × 221 × 116 mm und einem Gewicht von ca. 4,5 kg ist sie eine solide Standalone-Lösung ohne App- oder Netzwerkfunktionen.
Allgemeine Eigenschaften
- Hersteller: ABL
- Modell: eMH1
- Herstellernummer: 1W2201
- EAN: 4011721175393
- Produkttyp: Wallbox / AC-Ladestation
- Herstellungsland: Made in Germany
Laden & Leistung
- Max. Ladeleistung: 22 kW
- Nennspannung: 230 / 400 V
- Nennstrom: 32 A
- Netzfrequenz: 50 Hz
- Vorsicherung: 32 A, C-Charakteristik empfohlen
- Netzanschluss: max. 5 x 6 mm²
- Anschlussklemmen: Direktanschluss am FI-Schutzschalter
Ladeanschluss
- Anschlusstechnik: einzelnes Ladekabel mit Typ-2 Kupplung gemäß IEC 62196-2
- Kabellänge: ca. 6,35 m
- Ausgangsspannung: 230 / 400 V
- Maximaler Ladestrom: 32 A
- Anzahl Ladepunkte: 1
Autorisierung & Bedienung
- Bedienkonzept: Plug & Charge
- Zugriffsschutz: abschließbar über integriertes Schloss
- Anzeige: LED für Betriebszustand / Fehleranzeige
- Firmware-Anzeige: LED blinkt beim Einschalten
Sicherheit & Schutz
- FI-Schutzschalter: Typ A, 30 mA
- DC-Fehlerstromerkennung: elektronisch, IΔn d.c. ≥ 6 mA
- Lastschalter: Schütz, 4-polig
- Welding Detection: Auslösung bei Verschweißung des Schützes
- Überstromschutz: integriert in Firmware
- Temperaturüberwachung: intern, Reduktion des Ladestroms bzw. Abschaltung
- Schutzklasse: I
- Überspannungskategorie: III
- Schutzart Gehäuse: IP54
Kommunikation
- Kommunikation EV: gemäß IEC 61851-1, Mode 3
- Kommunikation EVSE: RS485
Gehäuse & Abmessungen
- Bauart: Wandgehäuse
- Befestigung: Wandbefestigung über Montage-Set
- Material: Kunststoff
- Gehäusefarbe: RAL 9005
- Blendenfarbe: RAL 9006
- Verriegelung: Blende abschließbar durch integriertes Schloss
- Abmessungen (H x B x T): 272 x 221 x 116 mm
- Gewicht: ca. 4,5 kg
Lieferumfang
- Enthalten: Wallbox, gedruckte Kurzanleitung, Montage-Set, 2 Schlüssel, Bohrschablone
