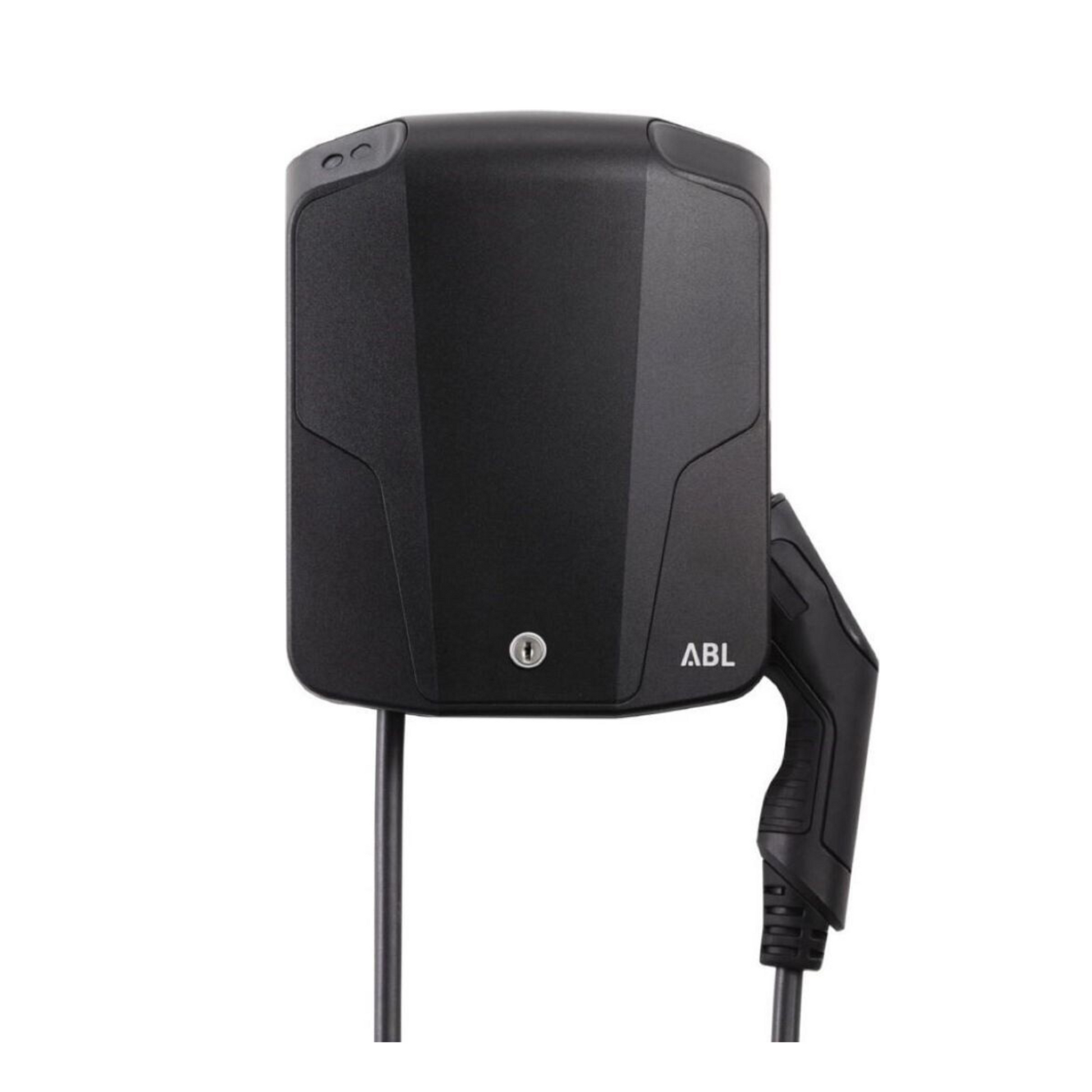

Die ABL eMH1 1W2208 ist eine kompakte und robuste 22-kW-Wallbox mit fest integriertem Typ-2-Ladekabel. Sie richtet sich an Nutzer, die eine einfache, langlebige und preisattraktive Ladelösung für zuhause suchen. Das technische Datenblatt beschreibt die eMH1 Basic mit Ladekabel ausdrücklich als besonders intuitive Wallbox, die auch für Einsteiger gut geeignet ist.
Die Wallbox verfügt über ein fest angeschlagenes Typ-2-Ladekabel mit ca. 6,35 m Länge und lädt mit bis zu 22 kW bei 32 A. Damit ist sie flexibel für viele typische Ladeplätze in Garage, Carport oder an der Hauswand geeignet. Durch das feste Kabel ist kein separates Ladekabel für den Alltag notwendig.
Wichtig bei der Sicherheitsausstattung: Im Unterschied zu manchen anderen ABL-Modellen hat die 1W2208 keinen integrierten FI Typ A, sondern verlangt laut Datenblatt einen bauseitig erforderlichen FI Typ A, 30 mA. Integriert ist hingegen die elektronische DC-Fehlerstromerkennung ≥ 6 mA. Dazu kommen Welding Detection, interner Überstromschutz und Temperaturüberwachung.
Für den Zugriffsschutz besitzt die Wallbox eine abschließbare Blende mit integriertem Schloss. Im Lieferumfang sind 2 Schlüssel enthalten. Mit IP54, kompakten Abmessungen von 272 × 221 × 116 mm und einem Gewicht von ca. 4,5 kg ist die 1W2208 eine solide und alltagstaugliche Lösung für den privaten Ladepunkt.
Allgemeine Eigenschaften
- Hersteller: ABL
- Modell: eMH1
- Herstellernummer: 1W2208
- EAN: 4011721179032
- Produkttyp: Wallbox / AC-Ladestation
- Herstellungsland: Made in Germany
Laden & Leistung
- Max. Ladeleistung: 22 kW
- Nennspannung: 230 / 400 V
- Nennstrom: 32 A
- Netzfrequenz: 50 Hz
- Vorsicherung: 32 A, C-Charakteristik empfohlen
- Netzanschluss: max. 5 x 6 mm²
- Anschlussklemmen: Anschluss über Durchgangsreihenklemme 6 mm²
Ladeanschluss
- Anschlusstechnik: einzelnes Ladekabel mit Typ-2 Kupplung gemäß IEC 62196-2
- Kabellänge: ca. 6,35 m
- Ausgangsspannung: 230 / 400 V
- Maximaler Ladestrom: 32 A
- Anzahl Ladepunkte: 1
Autorisierung & Bedienung
- Bedienkonzept: Plug & Charge
- Zugriffsschutz: abschließbar über integriertes Schloss
- Anzeige: LED für Betriebszustand / Fehleranzeige
- Firmware-Anzeige: LED blinkt beim Einschalten
Sicherheit & Schutz
- FI-Schutzschalter: min. FI Typ A, 30 mA bauseits erforderlich
- DC-Fehlerstromerkennung: elektronisch, IΔn d.c. ≥ 6 mA
- Lastschalter: Schütz, 4-polig
- Welding Detection: keine Ladung bei Verschweißung des Schützes möglich
- Überstromschutz: integriert in Firmware
- Temperaturüberwachung: intern, Reduktion des Ladestroms bzw. Abschaltung
- Schutzklasse: I
- Überspannungskategorie: III
- Schutzart Gehäuse: IP54
Kommunikation
- Kommunikation EV: gemäß IEC 61851-1, Mode 3
- Kommunikation EVSE: RS485
Gehäuse & Abmessungen
- Bauart: Wandgehäuse
- Befestigung: Wandbefestigung über Montage-Set
- Material: Kunststoff
- Gehäusefarbe: RAL 9005
- Blendenfarbe: RAL 9005
- Verriegelung: Blende abschließbar durch integriertes Schloss
- Abmessungen (H x B x T): 272 x 221 x 116 mm
- Gewicht: ca. 4,5 kg
Lieferumfang
- Enthalten: Wallbox, gedruckte Kurzanleitung, Montage-Set, 2 Schlüssel, Bohrschablone
