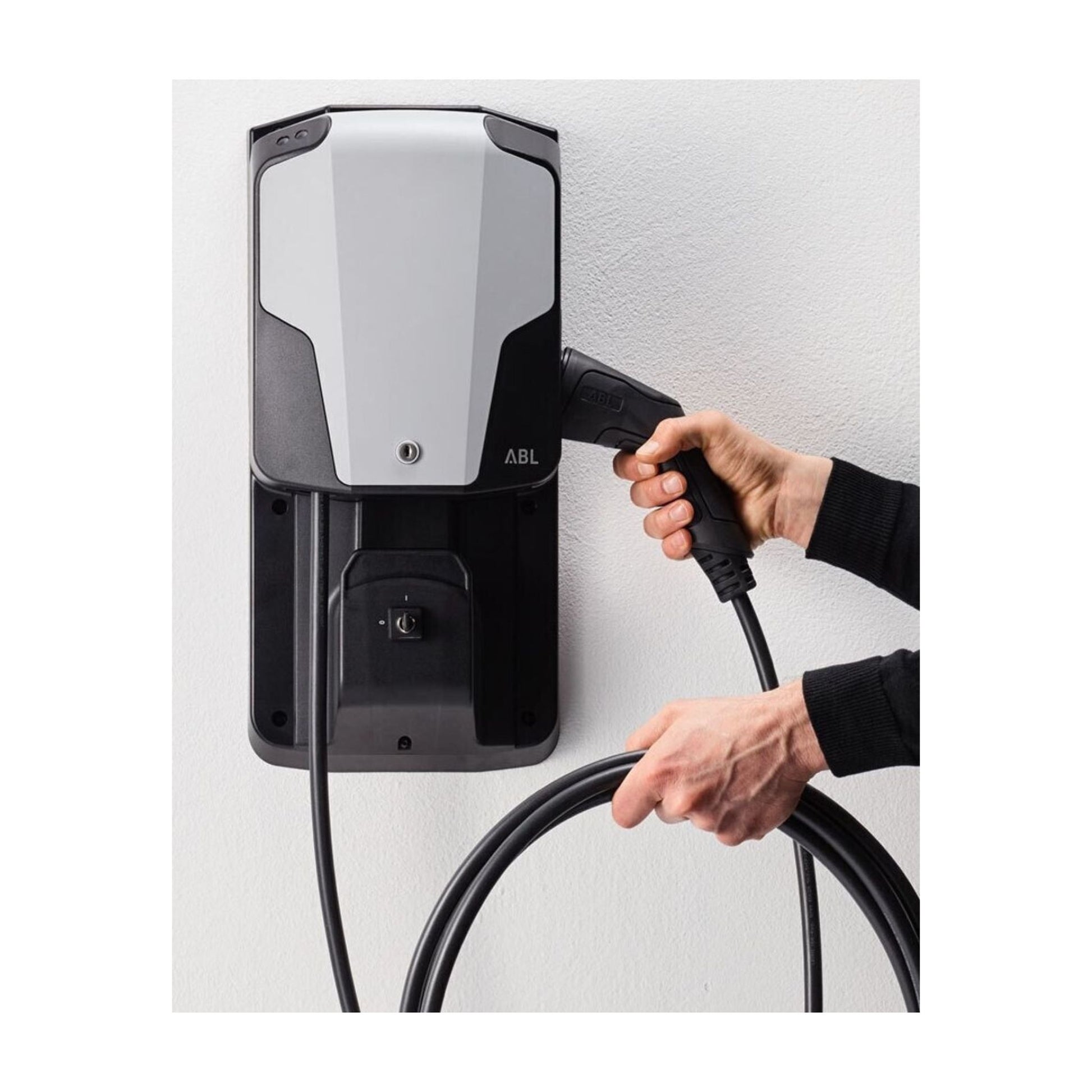

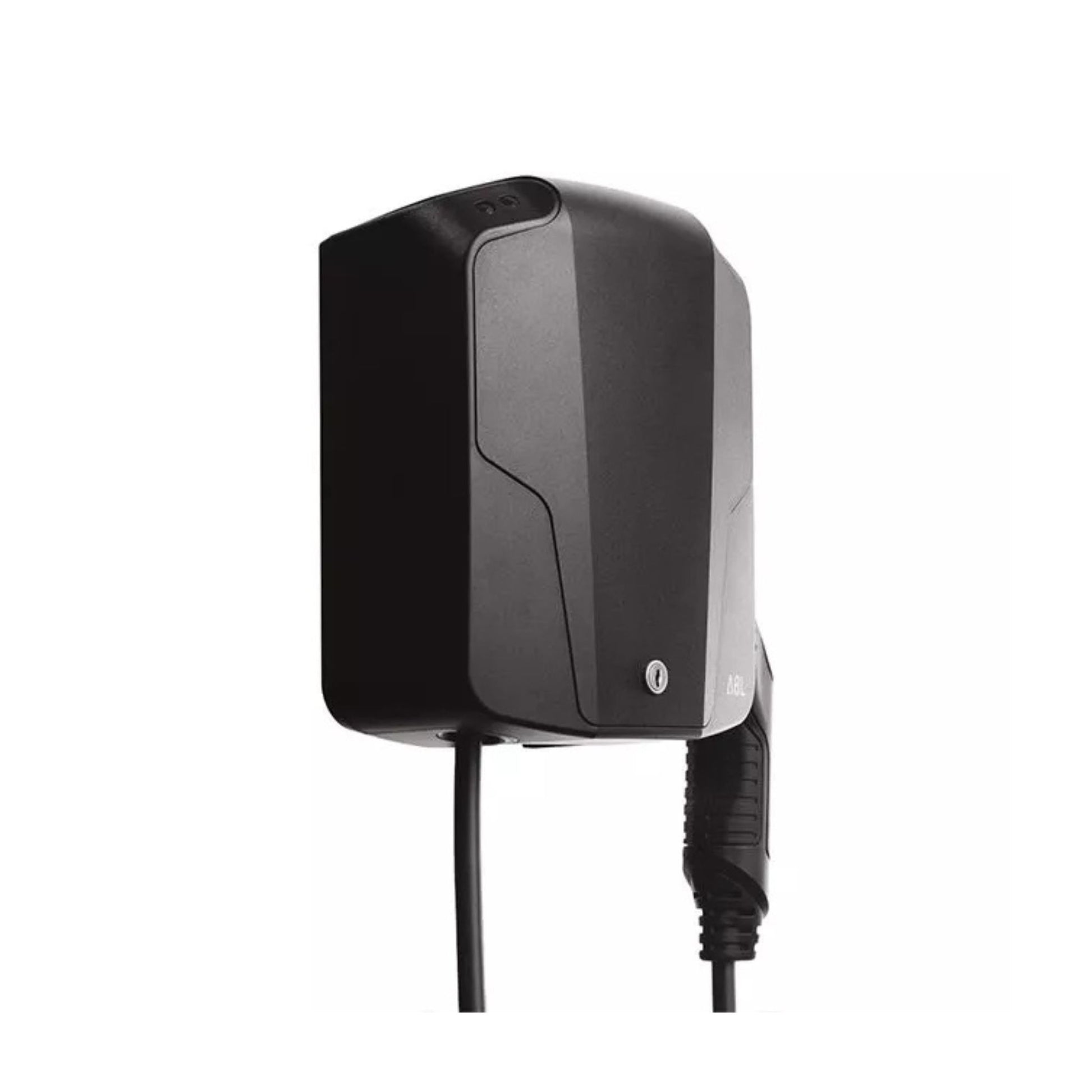

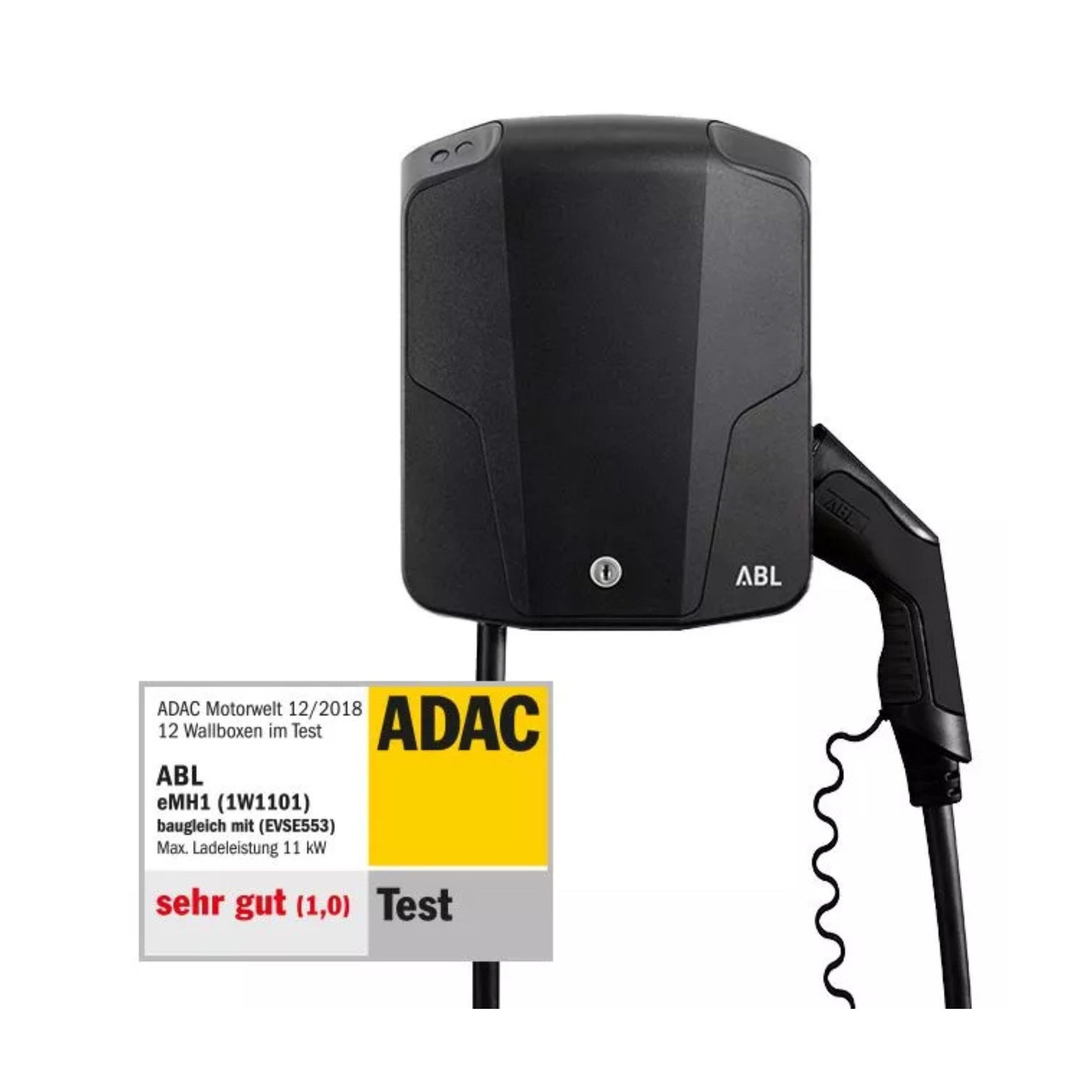

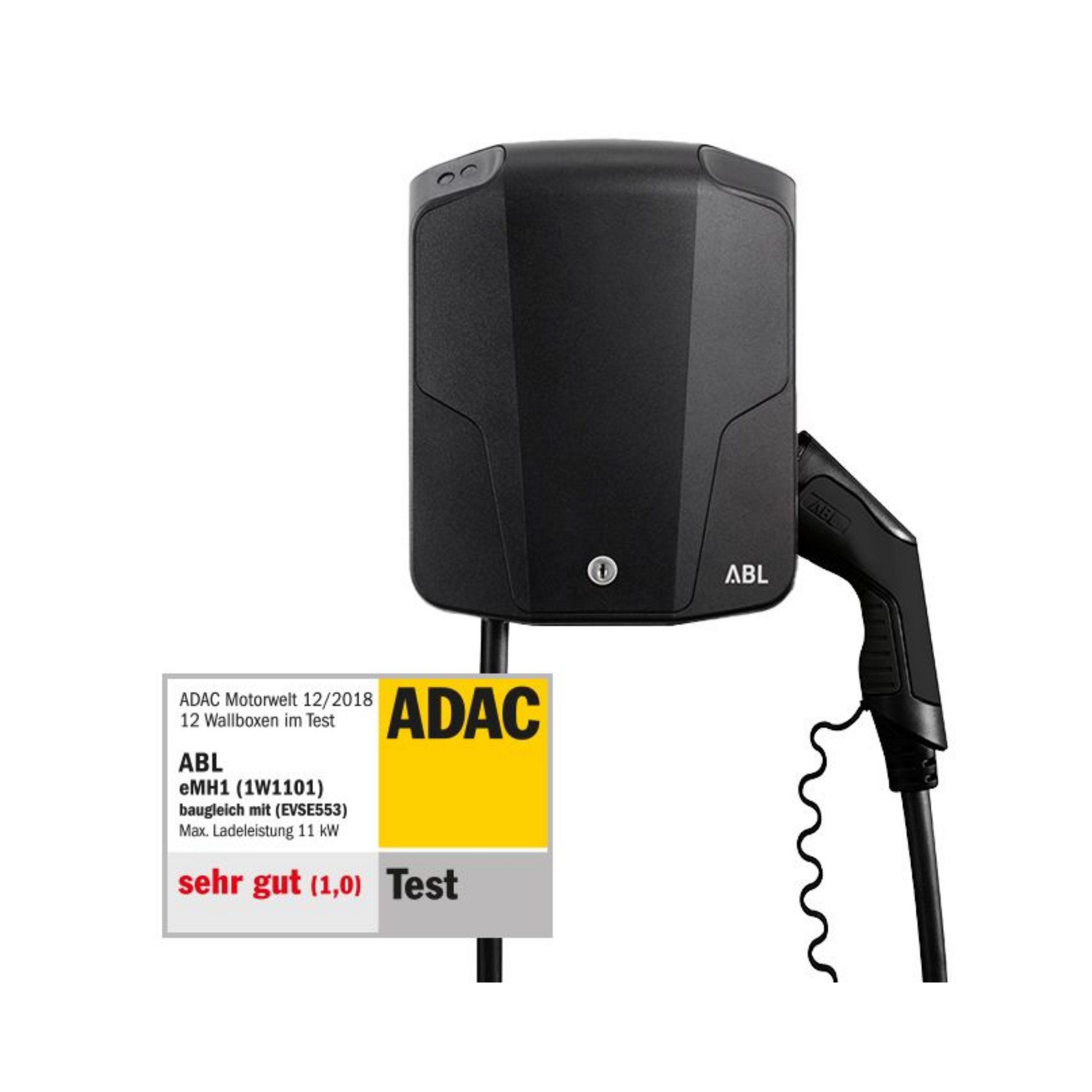

Die ABL eMH1 1W1101 ist eine kompakte und robuste 11-kW-Wallbox mit fest integriertem Typ-2-Ladekabel für einfaches und zuverlässiges Laden zuhause. Laut technischem Datenblatt verfügt sie über ein ca. 6,35 m langes Ladekabel, IP54 und ein abschließbares Gehäuse. Dadurch eignet sie sich gut für Garage, Carport oder Außenwand.
Ein großer Vorteil der 1W1101 ist die bereits integrierte Sicherheitsausstattung. Die Wallbox ist serienmäßig mit FI Typ A (30 mA) und elektronischer DC-Fehlerstromerkennung ≥ 6 mA ausgestattet. Damit ist sie laut Datenblatt für den Installateur anschlussfertig vorbereitet. Zusätzlich bietet sie Welding Detection und interne Temperaturüberwachung.
Die Bedienung erfolgt bewusst einfach über Plug & Charge. Für zusätzlichen Zugriffsschutz verfügt die Wallbox über eine abschließbare Blende mit integriertem Schloss, im Lieferumfang sind 2 Schlüssel enthalten. Mit 11 kW Ladeleistung, kompakten Abmessungen von 272 × 221 × 116 mm und einem Gewicht von ca. 4,5 kg ist sie eine solide und alltagstaugliche Lösung für den privaten Ladepunkt.
Allgemeine Eigenschaften
- Hersteller: ABL
- Modell: eMH1
- Herstellernummer: 1W1101
- EAN: 4011721175386
- Produkttyp: Wallbox / AC-Ladestation
- Herstellungsland: Made in Germany
Laden & Leistung
- Max. Ladeleistung: 11 kW
- Nennspannung: 230 / 400 V
- Nennstrom: 16 A
- Netzfrequenz: 50 Hz
- Vorsicherung: 16 A bauseits erforderlich, C-Charakteristik empfohlen
- Anschluss: Direktanschluss am FI-Schutzschalter
- Netzanschluss: max. 5 x 6 mm²
Ladeanschluss
- Anschlusstechnik: einzelnes Ladekabel mit Typ 2 Kupplung gemäß IEC 62196-2
- Kabellänge: ca. 6,35 m
- Ausgangsspannung: 230 / 400 V
- Maximaler Ladestrom: 16 A
- Anzahl Ladepunkte: 1
Autorisierung & Bedienung
- Bedienkonzept: Plug & Charge
- Zugriffsschutz: abschließbar über integriertes Schloss
- Anzeige: LED für Betriebszustand / Fehleranzeige
- Firmware-Anzeige: LED blinkt beim Einschalten
Sicherheit & Schutz
- FI-Schutzschalter: Typ A, 30 mA
- DC-Fehlerstromerkennung: elektronisch, IΔn d.c. ≥ 6 mA
- Lastschalter: Schütz, 4-polig
- Welding Detection: Auslösung bei Verschweißung des Schützes
- Temperaturüberwachung: intern, Reduktion des Ladestroms bzw. Abschaltung
- Schutzklasse: I
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
- Schutzart Gehäuse: IP54
Kommunikation
- Kommunikation EV: gemäß IEC 61851-1, Mode 3
- Kommunikation EVSE: RS485
Gehäuse & Abmessungen
- Bauart: Wandgehäuse
- Befestigung: Wandbefestigung über Montage-Set
- Material: Kunststoff
- Gehäusefarbe: RAL 9005
- Blendenfarbe: RAL 9006
- Verriegelung: Blende abschließbar durch integriertes Schloss
- Abmessungen (H x B x T): 272 x 221 x 116 mm
- Gewicht: ca. 4,5 kg
Lieferumfang
- Enthalten: Wallbox, gedruckte Kurzanleitung, Montage-Set, 2 Schlüssel, Bohrschablone
