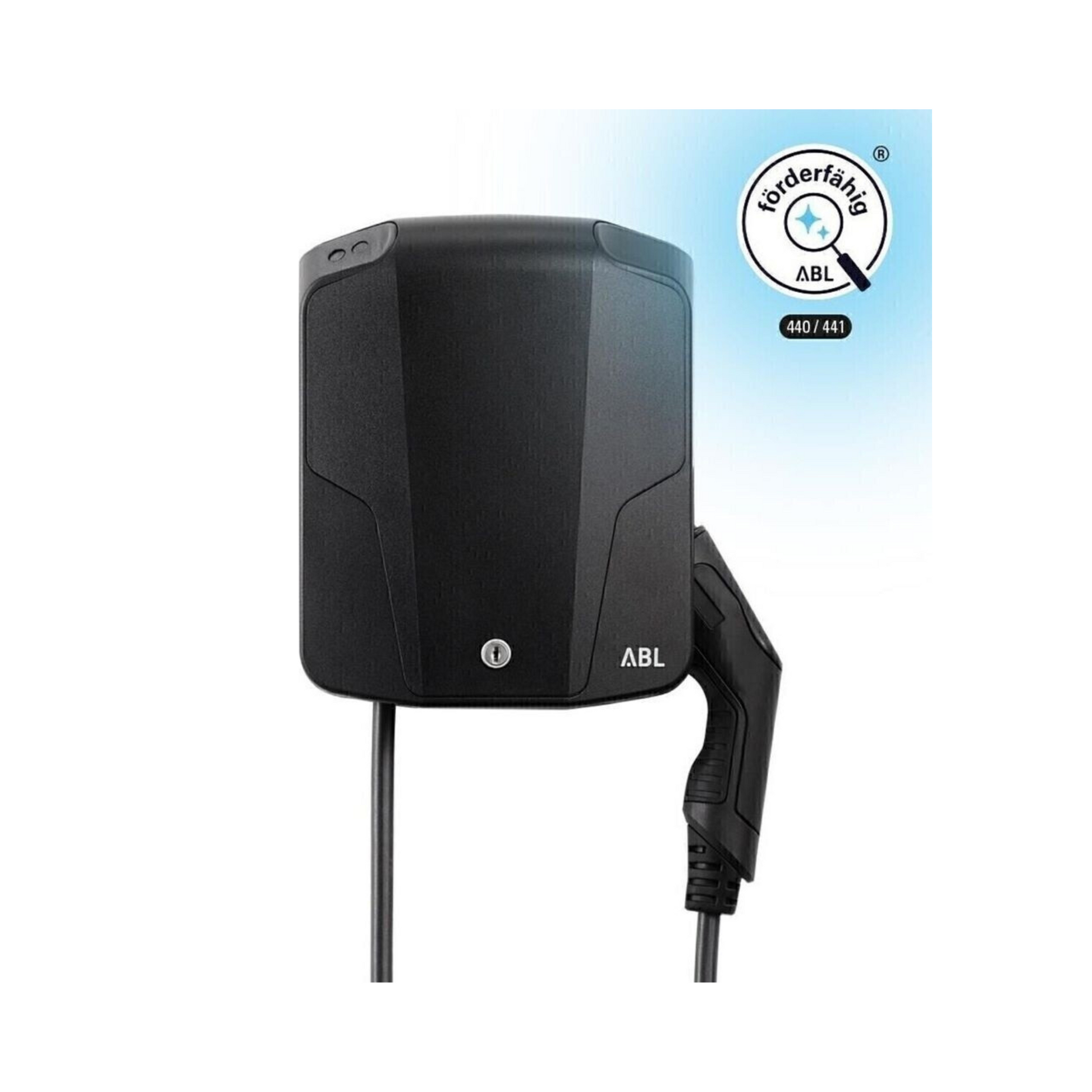

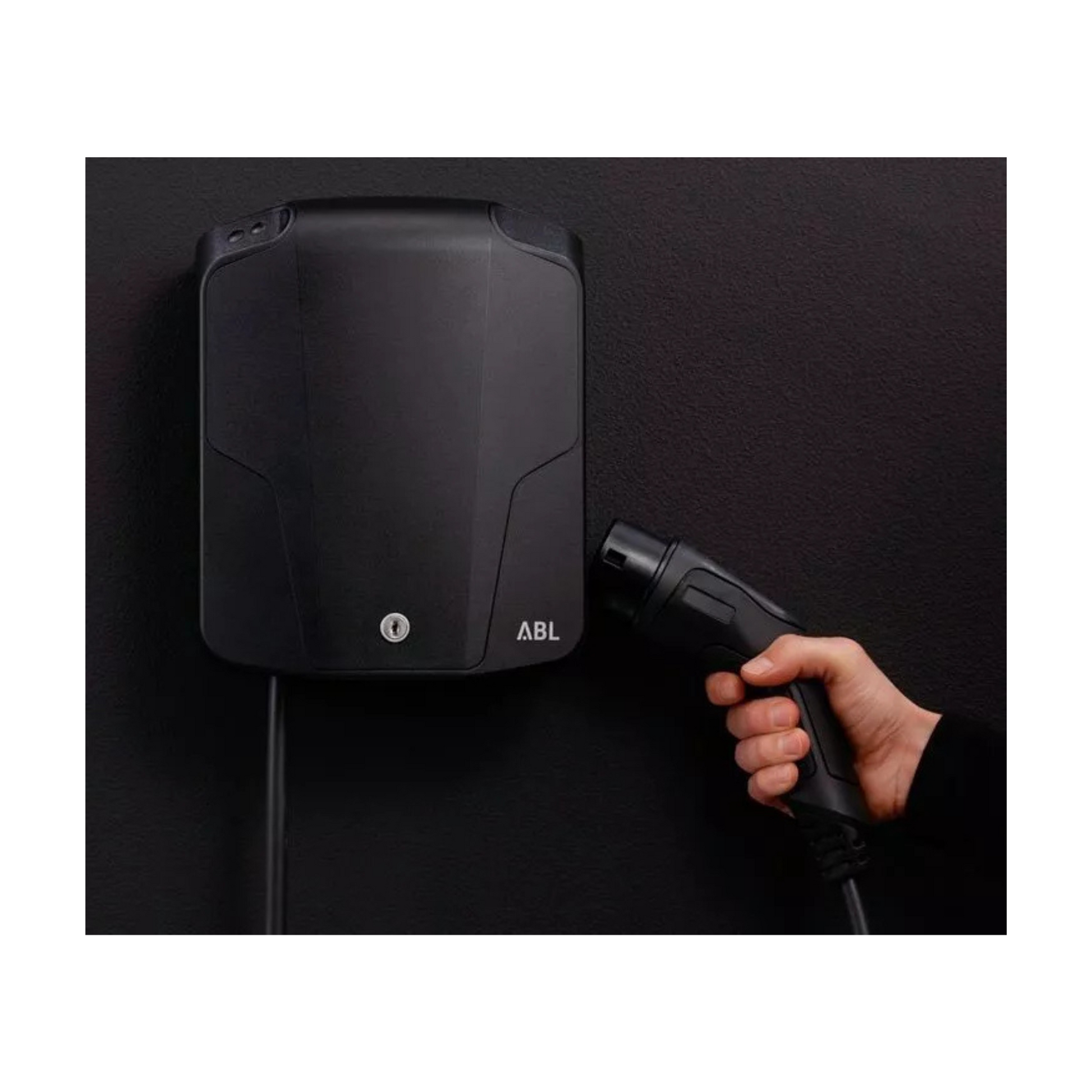

Die ABL eMH1 1W1108 ist eine kompakte 11-kW-Wallbox mit fest integriertem Typ-2-Ladekabel für einfaches und zuverlässiges Laden zuhause. Laut technischem Datenblatt verfügt sie über ein ca. 6,35 m langes Ladekabel, IP54 und ein abschließbares Gehäuse. Mit ihren kompakten Abmessungen ist sie als unkomplizierte Einstiegslösung konzipiert und wird von ABL ausdrücklich als „Made in Germany“ beschrieben.
Wichtig bei der Sicherheitsausstattung: Die 1W1108 besitzt keinen integrierten FI Typ A, sondern benötigt laut Datenblatt mindestens einen bauseitigen FI Typ A mit 30 mA. Integriert ist jedoch die elektronische DC-Fehlerstromerkennung ≥ 6 mA. Zusätzlich bietet die Wallbox Welding Detection sowie eine interne Temperaturüberwachung mit Reduktion des Ladestroms bzw. Abschaltung.
Die Bedienung erfolgt bewusst einfach über Plug & Charge. Für zusätzlichen Zugriffsschutz verfügt die Wallbox über eine abschließbare Blende mit integriertem Schloss, im Lieferumfang sind 2 Schlüssel enthalten. Mit 11 kW Ladeleistung, kompakten Abmessungen von 272 × 221 × 116 mm und einem Gewicht von ca. 4,5 kg ist sie eine solide und alltagstaugliche Lösung für den privaten Ladepunkt.
Allgemeine Eigenschaften
- Hersteller: ABL
- Modell: eMH1
- Herstellernummer: 1W1108
- EAN: 4011721176024
- Produkttyp: Wallbox / AC-Ladestation
- Herstellungsland: Made in Germany
Laden & Leistung
- Max. Ladeleistung: 11 kW
- Nennspannung: 230 / 400 V
- Nennstrom: 16 A
- Nennfrequenz: 50 Hz
- Vorsicherung: 16 A bauseits erforderlich, C-Charakteristik empfohlen
- Netzanschluss: max. 5 x 6 mm²
- Anschlussklemmen: Anschluss über Durchgangsreihenklemme 6 mm², PE über Durchgangsreihenklemme 6 mm²
Ladeanschluss
- Anschlusstechnik: einzelnes Ladekabel mit Typ 2 Kupplung gemäß IEC 62196-2
- Kabellänge: ca. 6,35 m
- Ausgangsspannung: 230 / 400 V
- Maximaler Ladestrom: 16 A
- Anzahl Ladepunkte: 1
Autorisierung & Bedienung
- Bedienkonzept: Plug & Charge
- Zugriffsschutz: abschließbar über integriertes Schloss
- Anzeige: LED für Betriebszustand / Fehleranzeige
- Anzeige Firmware: LED blinkt beim Einschalten
Sicherheit & Schutz
- RCCB: min. FI Typ A, 30 mA bauseits erforderlich
- DC-Fehlerstromerkennung: elektronisch, IΔn d.c. ≥ 6 mA
- Lastschalter: Schütz, 4-polig
- Welding Detection: keine Ladung bei Verschweißung des Schützes möglich
- Temperaturüberwachung: intern, Reduktion des Ladestroms bzw. Abschaltung
- Schutzklasse: I
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
- Schutzart Gehäuse: IP54
Kommunikation
- Kommunikation EV: gemäß IEC 61851-1, Mode 3
- Kommunikation EVSE: RS485
Arbeitsbedingungen
- Umgebungstemperatur Lagerung: -30 bis 85 °C
- Umgebungstemperatur Betrieb: -25 bis 40 °C
- Relative Luftfeuchtigkeit: 5 bis 95 %, nicht kondensierend
Gehäuse & Abmessungen
- Bauart: Wandgehäuse
- Befestigungsart: Wandbefestigung über Montage-Set
- Material: Kunststoff
- Gehäusefarbe: RAL 9005
- Blendenfarbe: RAL 9005
- Verriegelung: Blende, abschließbar durch integriertes Schloss
- Abmessungen (H x B x T): 272 x 221 x 116 mm
- Gewicht: ca. 4,5 kg
Lieferumfang
- Enthalten: Wallbox, gedruckte Kurzanleitung, Montage-Set, 2 Schlüssel, Bohrschablone
