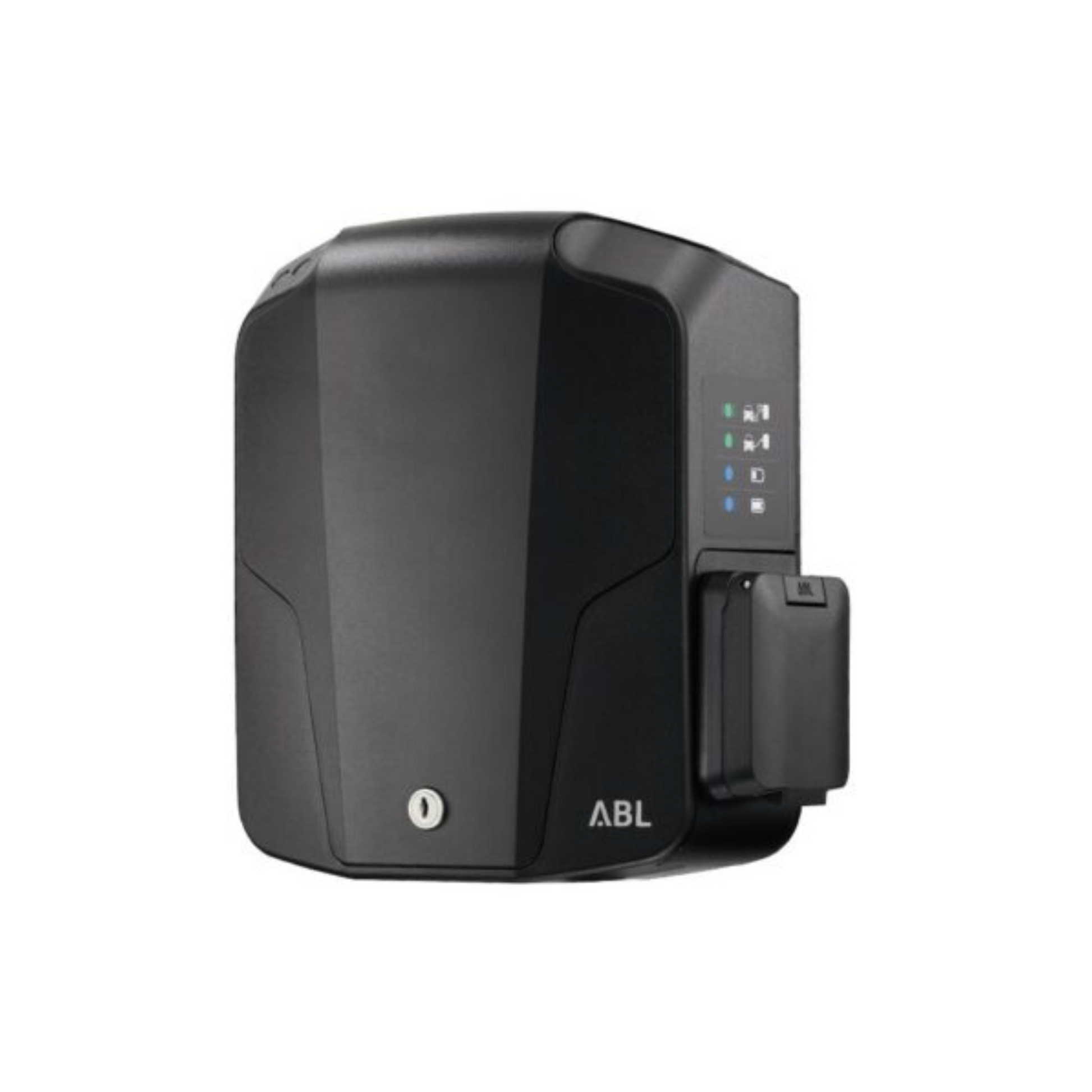

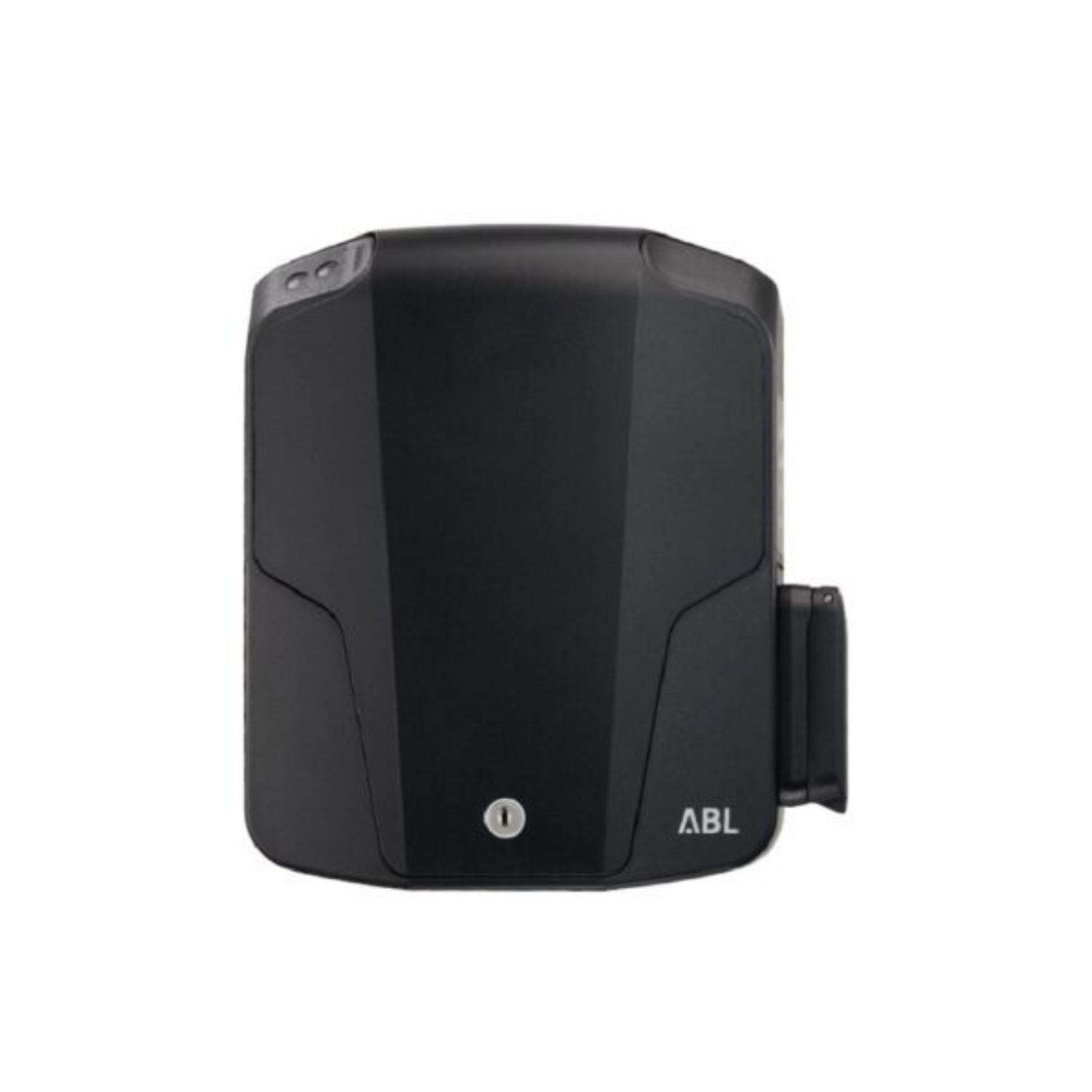

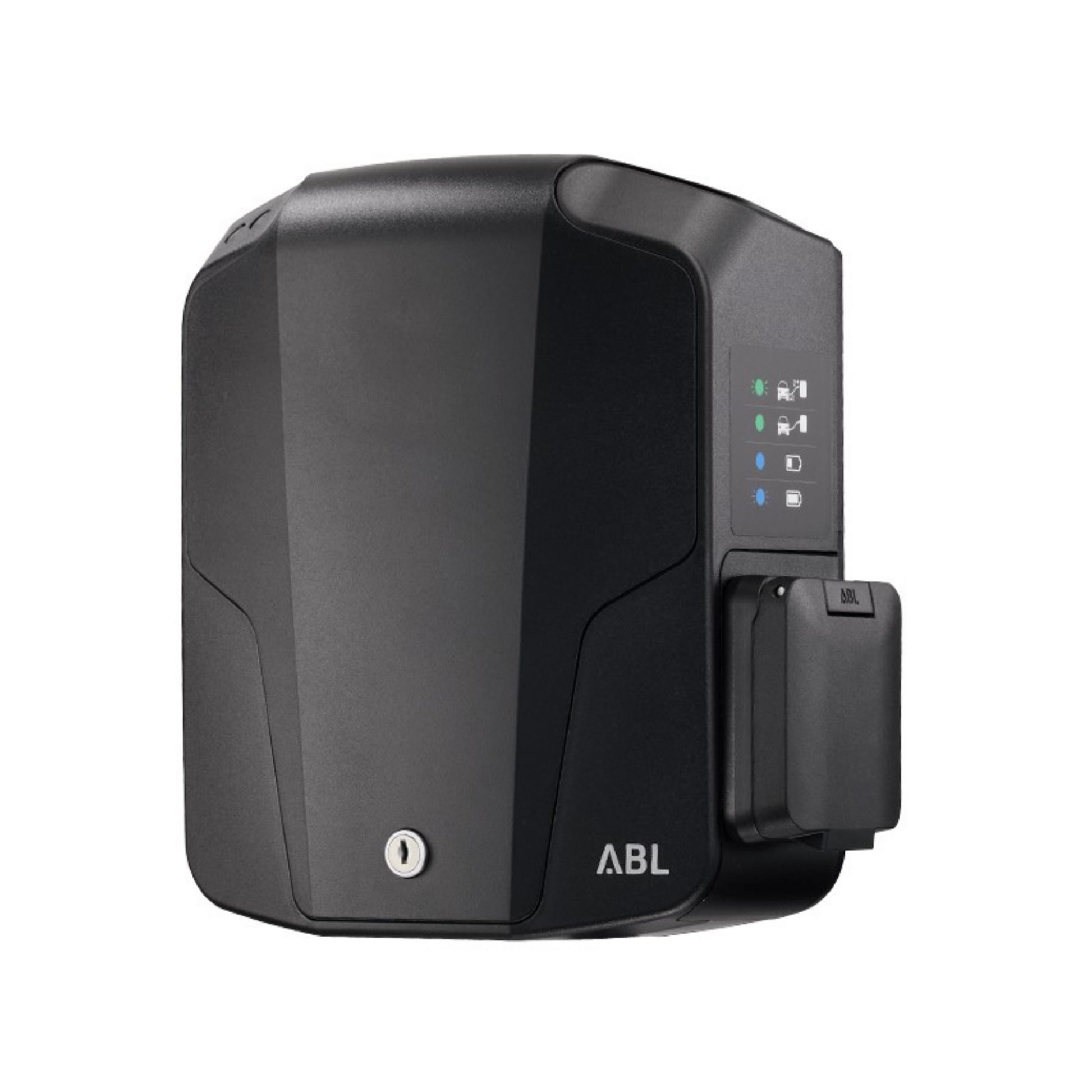

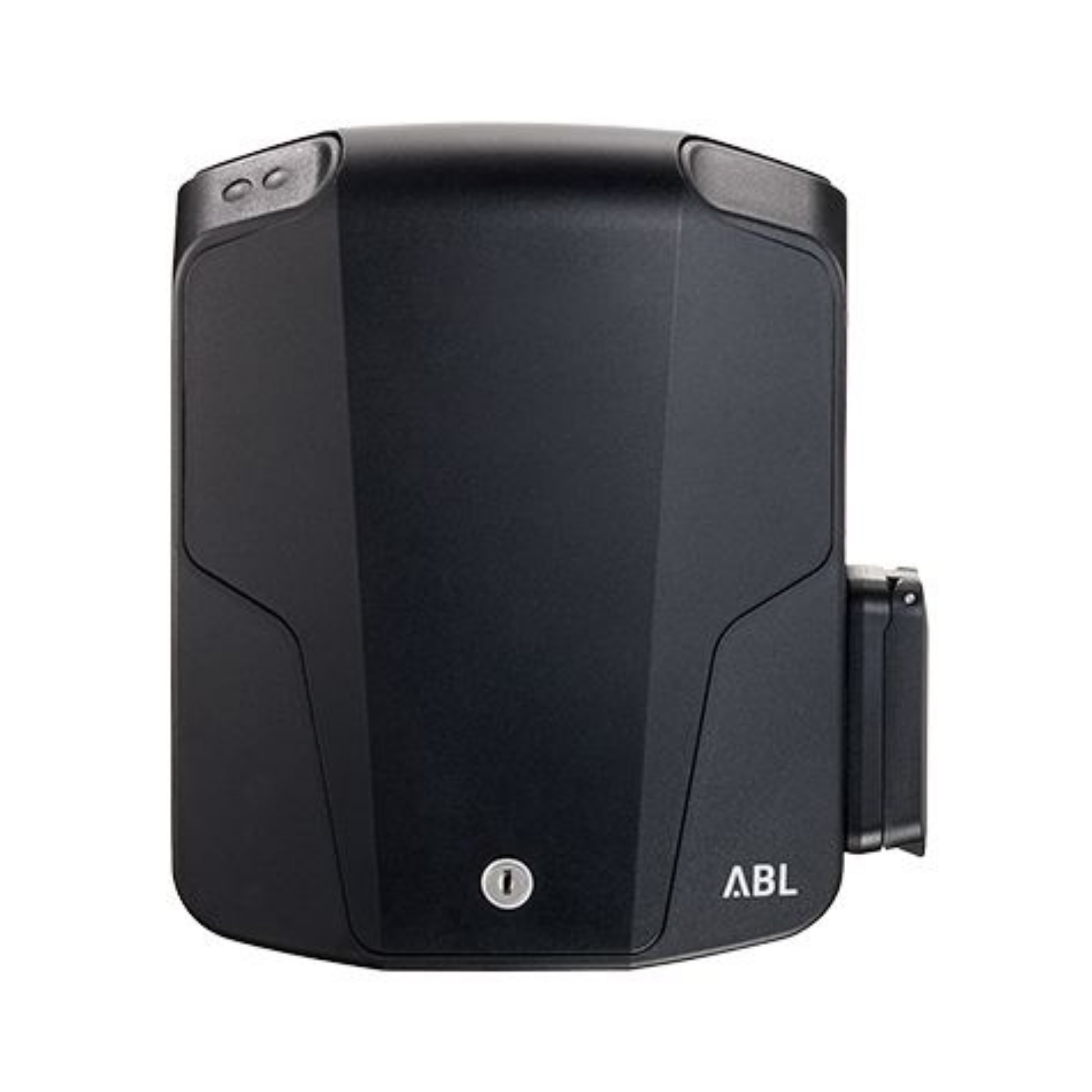

Die ABL eMH1 1W2221 ist eine kompakte und preisattraktive 22-kW-Wallbox mit Typ-2 Buchse für alle, die eine einfache und robuste Ladelösung ohne überflüssige Zusatzfunktionen suchen. Das technische Datenblatt beschreibt die eMH1 ausdrücklich als intuitive Lösung, die auch für Einsteiger sehr gut geeignet ist.
Ein großer Vorteil der 1W2221 ist die bereits integrierte Sicherheitsausstattung. Die Wallbox ist serienmäßig mit FI Typ A (30 mA) und elektronischer DC-Fehlerstromerkennung ≥ 6 mA ausgestattet. Damit ist sie laut Datenblatt für den Installateur bereits anschlussfertig vorbereitet und bietet einen hohen Sicherheitsstandard.
Die Wallbox verfügt über eine einzelne Typ-2 Ladesteckdose mit Verriegelung und erreicht bis zu 22 kW Ladeleistung bei 32 A. Durch die Buchsenvariante bleibt der Nutzer flexibel bei der Wahl des passenden Typ-2-Ladekabels. Für den Alltag praktisch ist außerdem die abschließbare Blende mit integriertem Schloss, wodurch ein einfacher Zugriffsschutz per Schlüssel möglich ist. Im Lieferumfang sind 2 Schlüssel enthalten.
Auch das Gehäuse ist klar auf einen langlebigen Einsatz ausgelegt: IP54, interne Temperaturüberwachung, Welding Detection und integrierter Überstromschutz sorgen für einen soliden und zuverlässigen Betrieb. Mit nur ca. 3 kg Netto-Gewicht und kompakten Abmessungen von 272 × 221 × 116 mm ist die eMH1 eine angenehm kompakte Wallbox für Garage, Carport oder Außenwand.
Allgemeine Eigenschaften
- Hersteller: ABL
- Modell: eMH1
- Herstellernummer: 1W2221
- EAN: 4011721178684
- Produkttyp: Wallbox / AC-Ladestation
- Herstellungsland: Made in Germany
Laden & Leistung
- Max. Ladeleistung: 22 kW
- Nennspannung: 230 / 400 V
- Nennstrom: 32 A
- Netzfrequenz: 50 Hz
- Vorsicherung: 32 A, C-Charakteristik empfohlen
- Anschluss: Direktanschluss am FI-Schutzschalter
- Netzanschluss: max. 5 x 6 mm²
Ladeanschluss
- Anschlusstechnik: einzelne Ladesteckdose Typ 2 mit Verriegelung gemäß IEC 62196-2
- Ausgangsspannung: 230 / 400 V
- Maximaler Ladestrom: 32 A
- Anzahl Ladepunkte: 1
Autorisierung & Bedienung
- Bedienkonzept: Plug & Charge
- Zugriffsschutz: abschließbar über integriertes Schloss
- Anzeige: LED für Betriebszustand / Fehleranzeige
- Firmware-Anzeige: LED blinkt beim Einschalten
Sicherheit & Schutz
- FI-Schutzschalter: Typ A, 30 mA
- DC-Fehlerstromerkennung: elektronisch, IΔn d.c. ≥ 6 mA
- Lastschalter: Schütz, 4-polig
- Welding Detection: Auslösung bei Verschweißung des Schützes
- Überstromschutz: integriert in Firmware
- Temperaturüberwachung: intern, Reduktion des Ladestroms bzw. Abschaltung
- Schutzklasse: I
- Überspannungskategorie: III
- Schutzart Gehäuse: IP54
Kommunikation
- Kommunikation EV: gemäß IEC 61851-1, Mode 3
- Kommunikation EVSE: RS485
Gehäuse & Abmessungen
- Bauart: Wandgehäuse
- Befestigung: Wandbefestigung über Montage-Set
- Material: Kunststoff
- Gehäusefarbe: RAL 9005
- Blendenfarbe: RAL 9006
- Verriegelung: Blende abschließbar durch integriertes Schloss

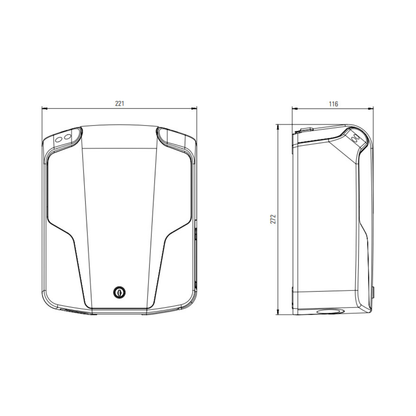

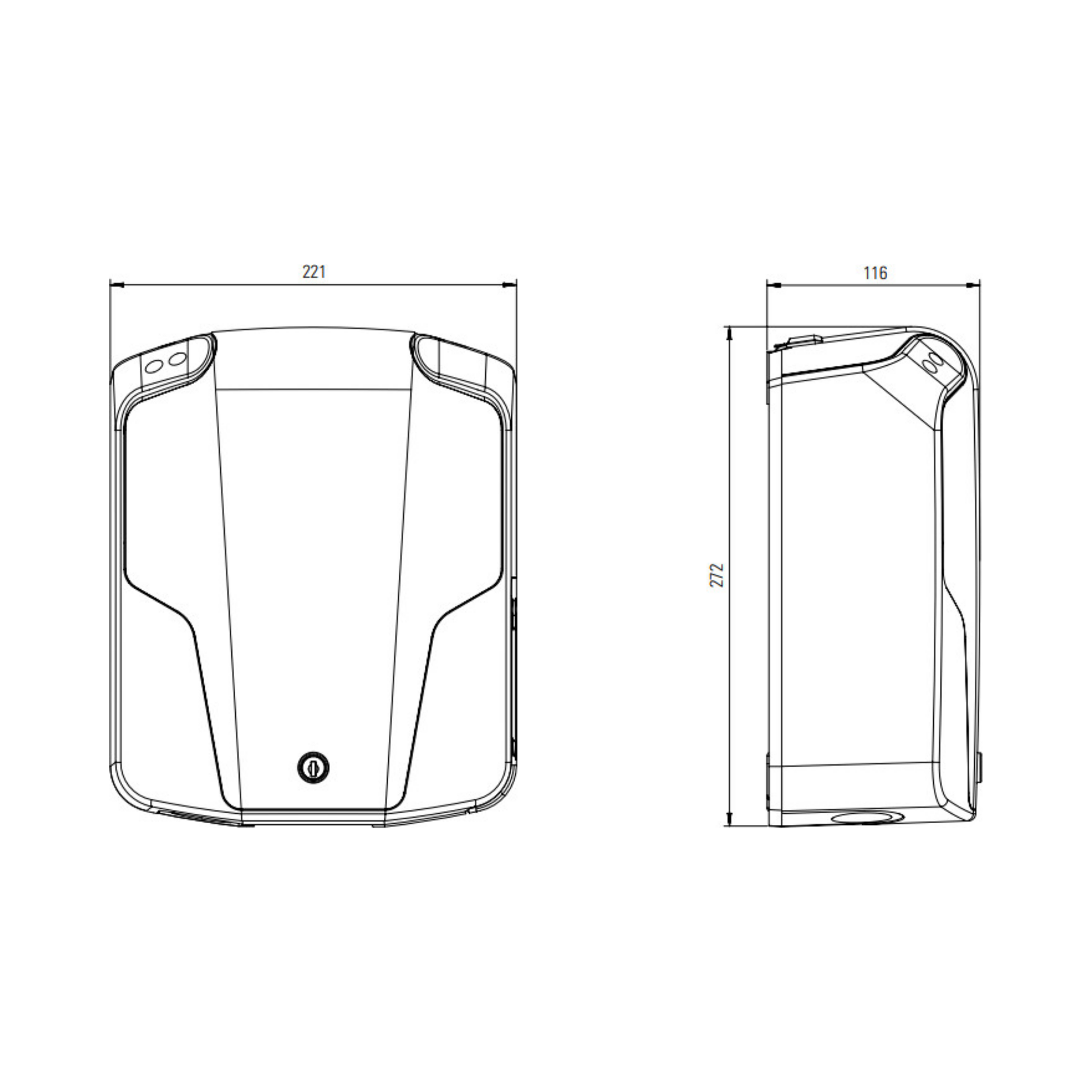

- Abmessungen (H x B x T): 272 x 221 x 116 mm
- Gewicht netto: ca. 3 kg
Lieferumfang
- Enthalten: Wallbox, gedruckte Kurzanleitung, Montage-Set, 2 Schlüssel, Bohrschablone
