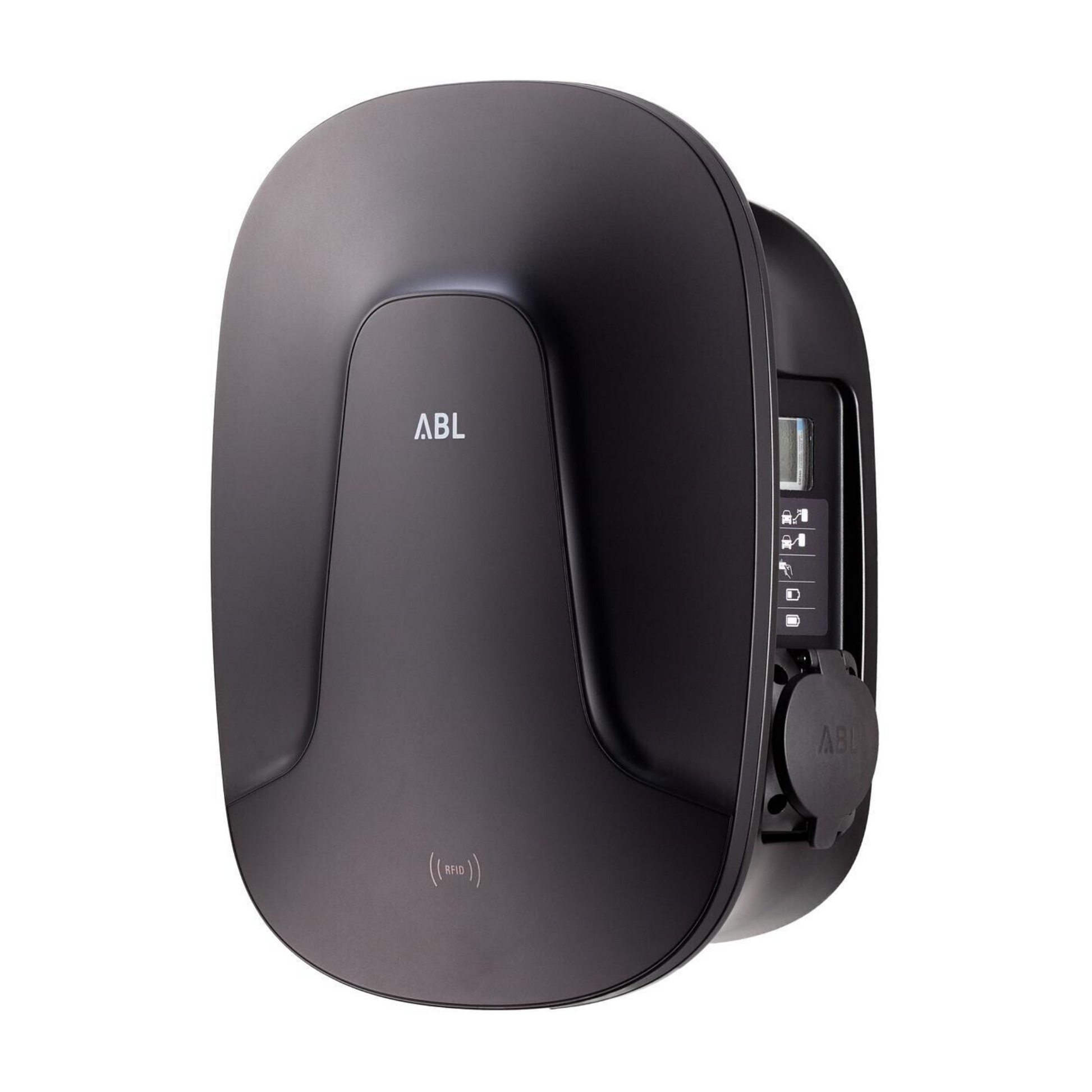

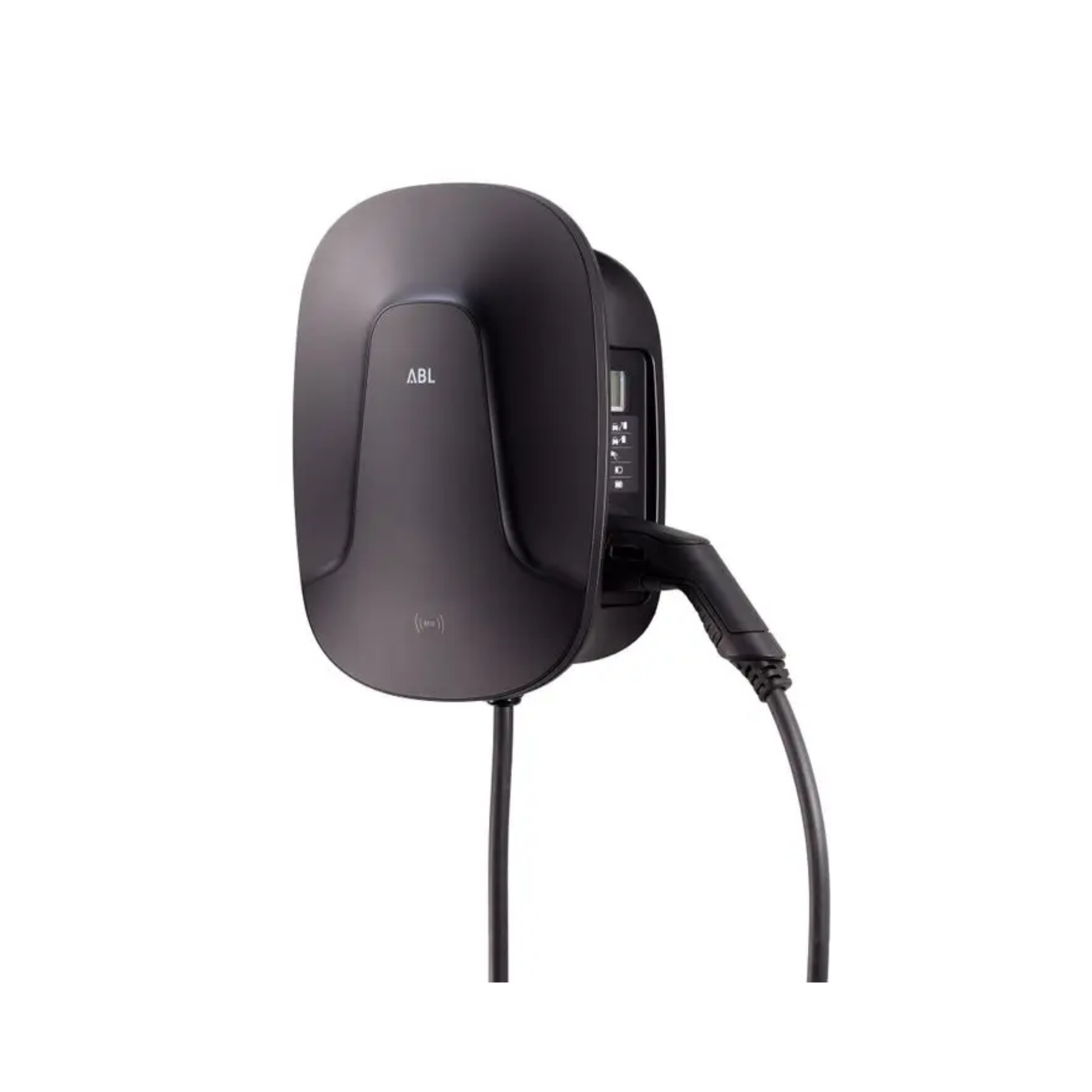

ABL eMH2 Controller Wallbox 22kW 2W2241C - 6,35m Typ-2 Ladekabel | RFID | MID | LAN+LTE

Name: ABL eMH2 Controller Wallbox 22kW 2W2241C - 6,35m Typ-2 Ladekabel | RFID | MID | LAN+LTE
Brand: ABL
SKU: 2W2241C
Price: 799.0 EUR
Availability: InStock

€799,00 EUR

inkl. MwSt. (Differenzbesteuerung §25a UStG, MwSt. nicht ausweisbar) Kostenloser Versand

Produktvarianten

Sofort verfügbar

Lieferzeit: 1–3 Werktage

Anzahl

Als Ergänzung empfehlen wir:

ABL POLEM4 Single 100000361 – Standfuß für eMH1, eMH2 & eM4 Single €839,00 ABL RFID-Keyfob 100000253 – RFID-Schlüsselanhänger für ABL Ladestationen

ABL RFID-Keyfob 100000253 – RFID-Schlüsselanhänger für ABL Ladestationen €6,90

Produktdetails

bis zu 22 kW Ladeleistung
fest integriertes Typ-2 Ladekabel mit ca. 6,35 m
Controller-Wallbox für eMH2-Gruppeninstallationen
inkl. reev Dashboard Compact mit 24 Monaten Laufzeit
RFID, QR-Code oder Smartphone-App zur Autorisierung
MID-konformer Energiezähler
LAN, LTE und OCPP 1.6
integrierter FI Typ A (30 mA) und DC-Fehlerstromerkennung 6 mA
Made in Germany

Alle Produktdetails anzeigen

Vollständige Details anzeigen

Beschreibung

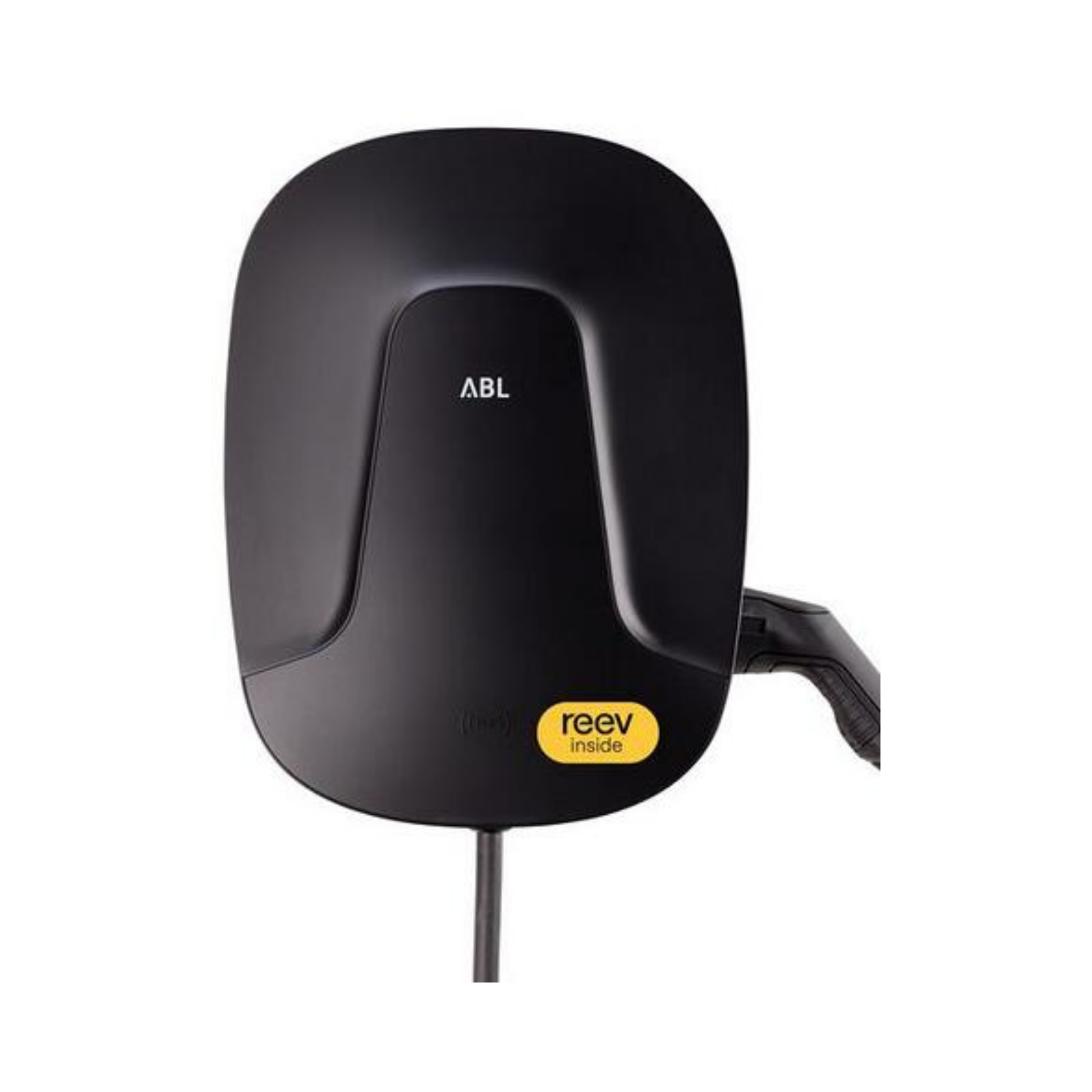

Die ABL eMH2 2W2241C ist die Controller-Wallbox der eMH2-Serie und kombiniert eine 22-kW-Wallbox mit festem Typ-2-Ladekabel mit dem reev Dashboard Compact. Laut Datenblatt übernimmt sie in Gruppeninstallationen alle notwendigen Kommunikationsfunktionen zum reev Dashboard und ist damit die zentrale Einheit für das Management eines eMH2-Ladeverbunds. Das reev Dashboard Compact ist für 24 Monate bereits inkludiert.

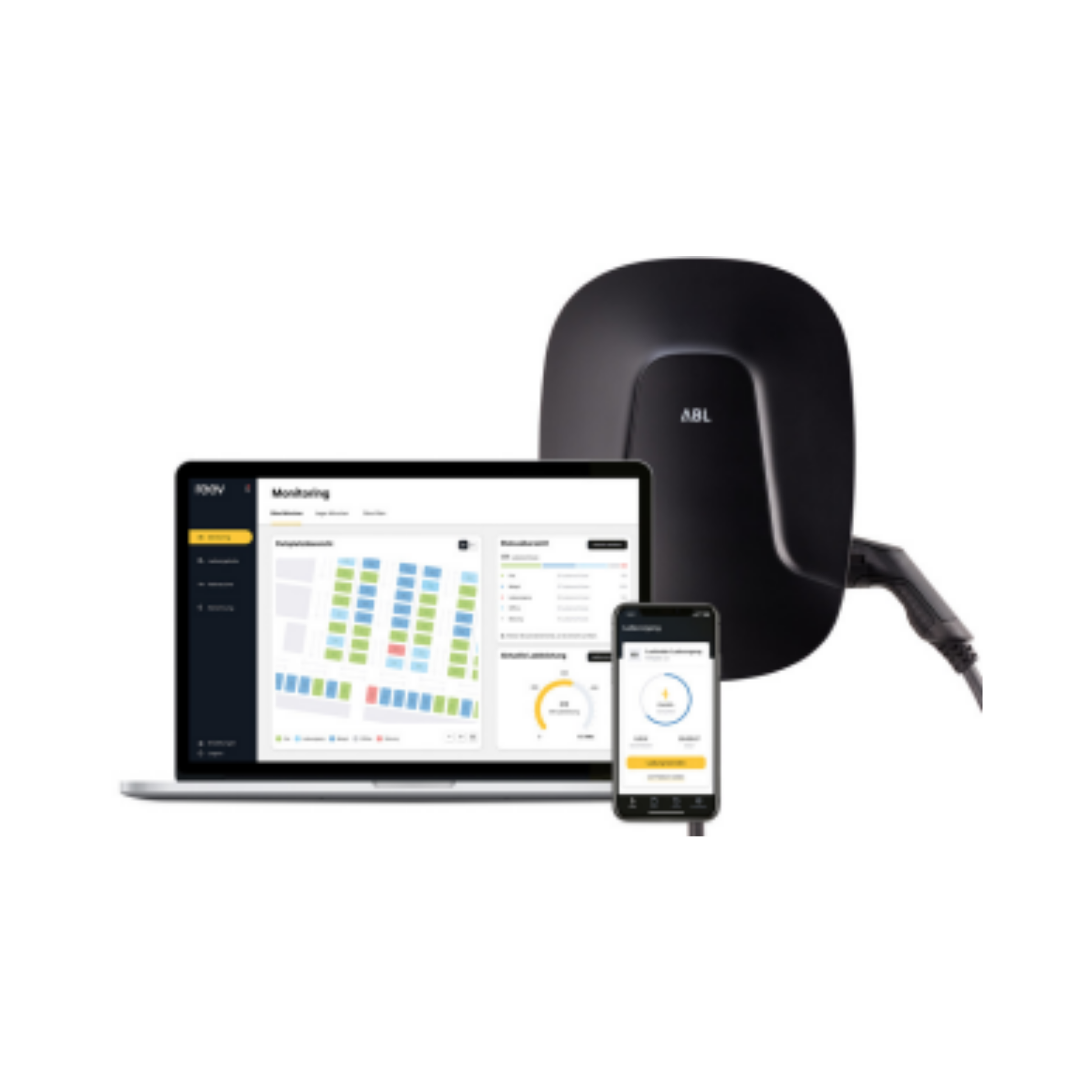

Die Wallbox verfügt über ein ca. 6,35 m langes Typ-2-Ladekabel, MID-konformen Energiezähler, RFID-Autorisierung sowie zusätzliche Freigabe per QR-Code oder Smartphone-App. Das macht sie deutlich vielseitiger als einfache eMH2-Extender-Modelle. Im reev-System sind außerdem Management & Monitoring, Analytics, Ladehistorien-Export und Kostenüberwachung von Dienstwagen und Poolfahrzeugen möglich.

Ein weiterer Vorteil ist die direkte Backend-Anbindung: Laut Datenblatt erfolgt die Kommunikation zum Backend über LAN, LTE und OCPP 1.6. Die Kommunikation zu eMH2-Extendern erfolgt per RS485. Damit ist die 2W2241C die richtige eMH2-Variante für Standorte, an denen mehrere Ladepunkte in einem Verbund verwaltet werden sollen.

Auch sicherheitstechnisch ist die Wallbox stark ausgestattet: FI Typ A (30 mA), DC-Fehlerstromerkennung ≥ 6 mA, MID-Zähler, Welding Detection, Überstromschutz und interne Temperaturüberwachung sind bereits integriert. Dazu kommen IP54 und IK08.

Technische Daten

Allgemeine Eigenschaften

Hersteller: ABL
Modell: eMH2 Controller mit reev Dashboard Compact
Herstellernummer: 2W2241C
EAN: 4011721183091
Produkttyp: Controller-Wallbox / AC-Ladestation
Herstellungsland: Made in Germany
Inklusive Software: reev Dashboard Compact, 24 Monate Laufzeit

Laden & Leistung

Max. Ladeleistung: 22 kW
Nennspannung: 230 / 400 V (3-phasig)
Nennstrom: 32 A
Nennfrequenz: 50 Hz
Vorsicherung: max. 32 A, empfohlene C-Charakteristik
Netzanschluss: max. 5 x 16 mm²
Anschlussklemmen: Direktanschluss am RCD, PE an Reihenklemme

Ladeanschluss

Anschlusstechnik: einzelnes Ladekabel mit Typ-2 Kupplung gemäß IEC 62196-2
Kabellänge: ca. 6,35 m
Ausgangsspannung: 230 / 400 V
Maximaler Ladestrom: 32 A
Anzahl Ladepunkte: 1

Autorisierung & Bedienung

Autorisierung: RFID, QR-Code oder Smartphone-App
Anzeige: LED für Betriebszustand / Fehler
Lieferumfang Identifikationsmedien: 2 RFID-Ladeschlüssel, 1 RFID-Testschlüssel, 1 reev QR-Code
Smartphone-App: Android und iOS

Energiemessung

Energiezähler: MID-konform
Ablesung: über seitliches Gehäusefenster

Kommunikation & Backend

Kommunikation EV: gemäß IEC 61851-1, Mode 3
Kommunikation Controller / Extender: RS485
Kommunikation Backend: LAN, LTE, OCPP 1.6
SIM-Karte: enthalten
Dashboard-Funktionen: Management, Monitoring, Analytics, Ladehistorien-Export, Kostenüberwachung
Software-Updates: automatisch und kostenlos

Sicherheit & Schutz

RCD: Typ A, 30 mA
DC-Fehlerstromerkennung: elektronisch, IΔn d.c. ≥ 6 mA
Lastschalter: Schütz, 4-polig
Welding Detection: Auslösen des RCD bei Verschweißen eines Schützkontaktes
Überstromschutz: integriert in Firmware
Temperaturüberwachung: intern, Reduktion des Ladestroms bzw. Abschaltung
Schutzklasse: I
Überspannungskategorie: III
Schutzart Gehäuse: IP54
Stoßfestigkeit: IK08
Maximale Aufbauhöhe: ≤ 2.000 m NHN

Gehäuse & Abmessungen

Bauart: Wandgehäuse, als Kabelhalterung nutzbar
Befestigung: Wandbefestigung über Montage-Set
Material: Kunststoff
Gehäusefarbe: schwarz, RAL 9011
Blendenfarbe: schwarz, transluzent
Verriegelung: Blende über Safety-Schraube verriegelbar
Abmessungen (H x B x T): 437 x 328 x 170 mm
Gewicht netto: ca. 10 kg
Gewicht brutto: ca. 12 kg

Lieferumfang

Enthalten: Wallbox, gedruckte Bedienungsanleitung, Montage-Set, Bohrschablone, 1 Schlüssel, 2 RFID-Ladeschlüssel, 1 RFID-Testschlüssel, 1 reev QR-Code, SIM-Karte, reev Onboarding-Brief
