𝗔𝗟𝗟𝗚𝗘𝗠𝗘𝗜𝗡𝗘 𝗘𝗜𝗚𝗘𝗡𝗦𝗖𝗛𝗔𝗙𝗧𝗘𝗡

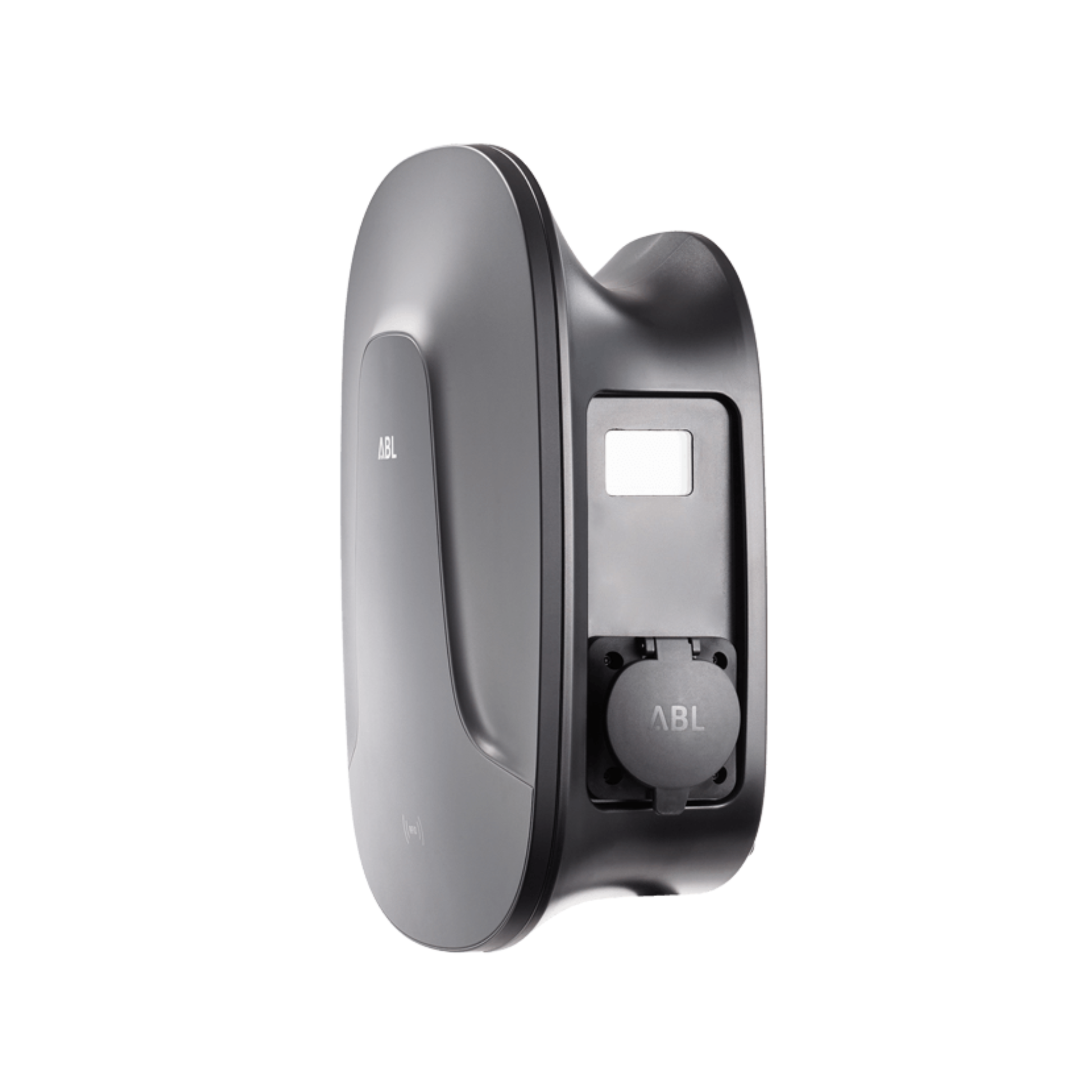

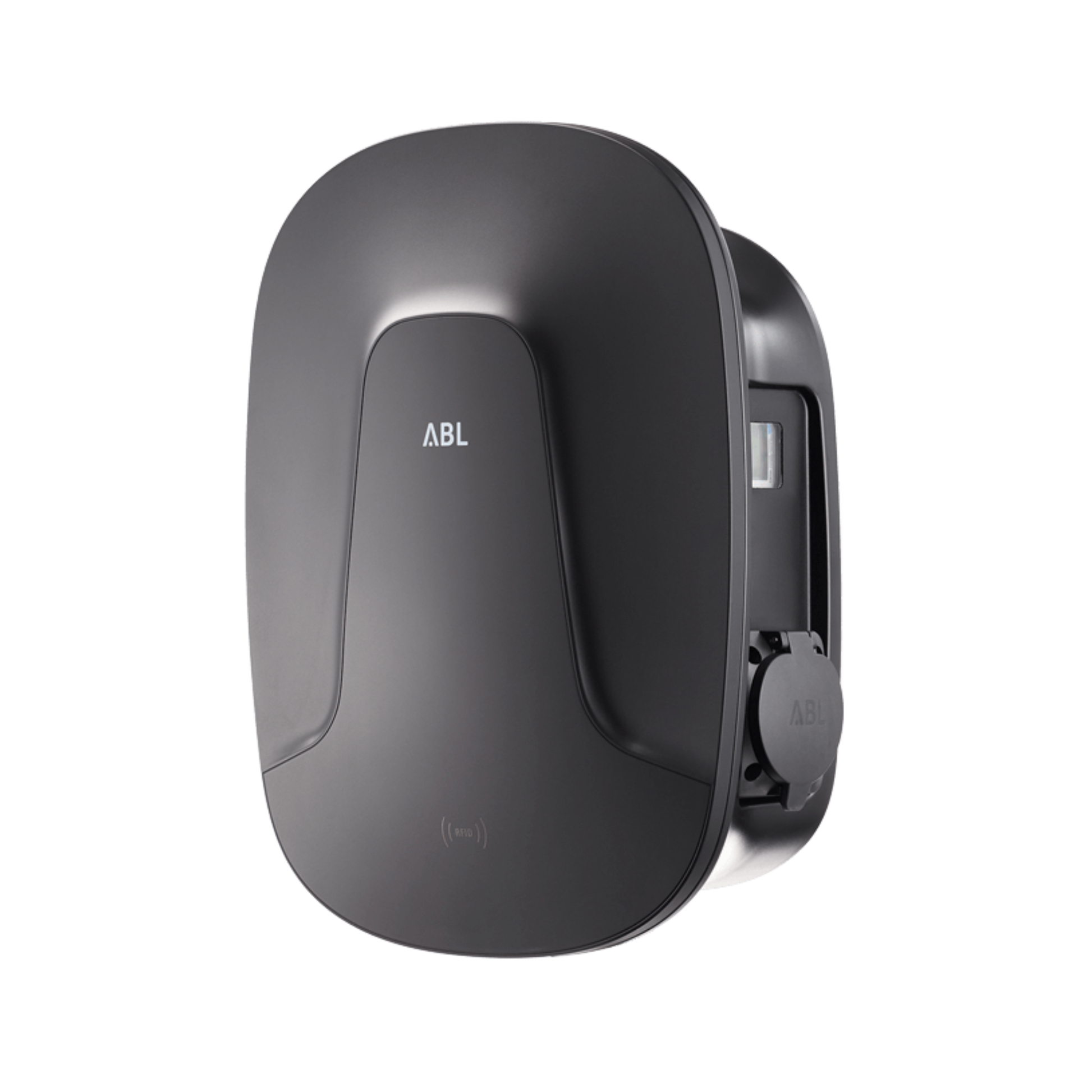

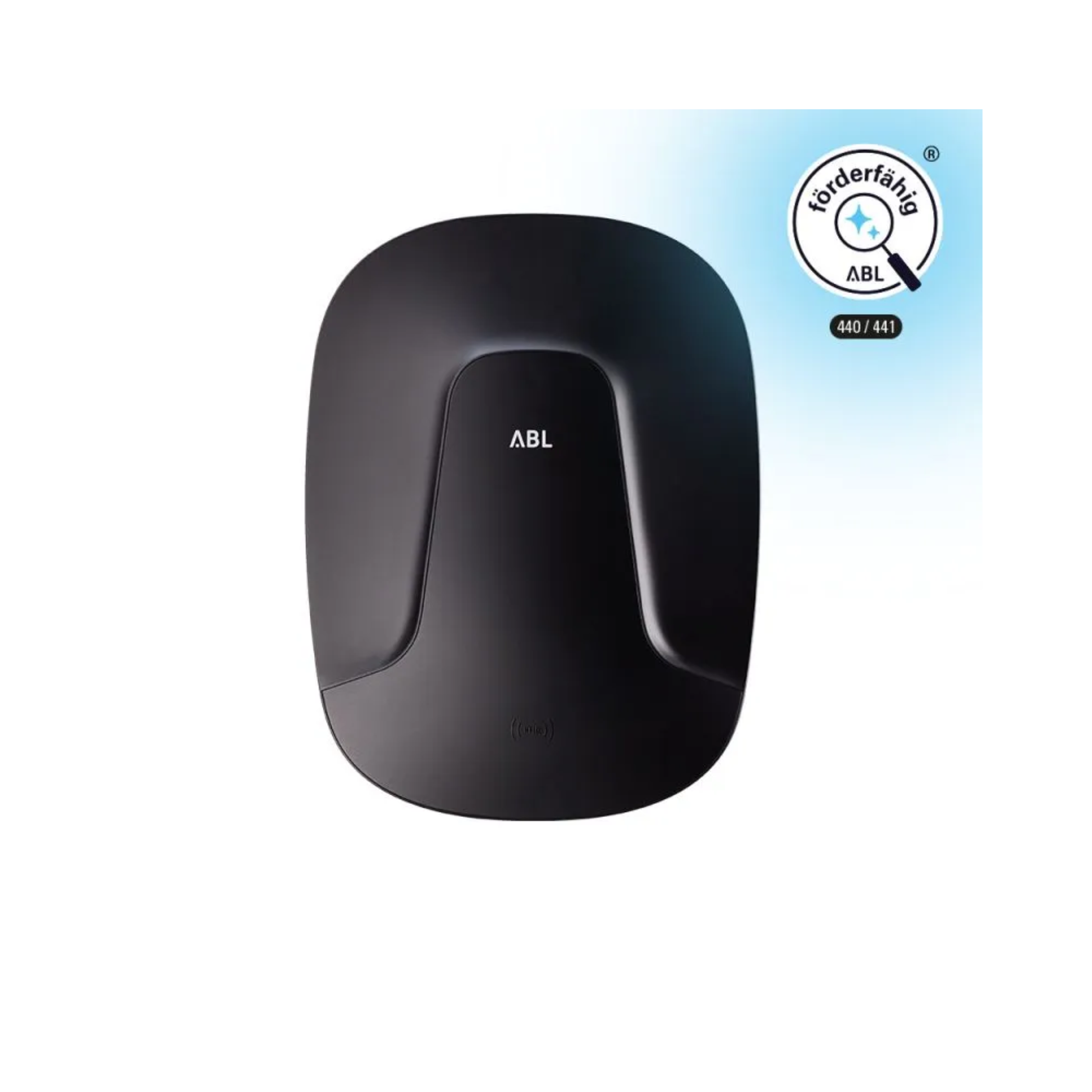

Hersteller: ABL
Modell: eMH2
Produktnummer: 2W2230
Produkttyp: Extender Wallbox
Ausführung: Typ-2-Ladesteckdose
Maximale Ladeleistung: 22 kW
EAN: 4011721178615
Statistische Warennummer: 85371091
Verpackungseinheit: 1 Stück
Herstellungsland: Made in Germany
𝗘𝗜𝗡𝗚𝗔𝗡𝗚 / 𝗦𝗧𝗥𝗢𝗠𝗔𝗡𝗦𝗖𝗛𝗟𝗨𝗦𝗦
Netzanschluss: max. 5 x 16 mm²
Nennspannung: 230/400 V, 3-phasig
Nennstrom: 32 A
Nennfrequenz: 50 Hz
Vorsicherung: max. 32 A, bauseits erforderlich
Empfohlene Vorsicherung: C-Charakteristik
Anschlussklemmen: Direktanschluss am RCD, PE an Reihenklemme
𝗔𝗨𝗦𝗚𝗔𝗡𝗚 / 𝗙𝗔𝗛𝗥𝗭𝗘𝗨𝗚𝗔𝗡𝗦𝗖𝗛𝗟𝗨𝗦𝗦
Anschlusstechnik: einzelne Typ-2-Ladesteckdose mit Verriegelung
Norm Fahrzeuganschluss: IEC 62196-2
Ausgangsspannung: 230/400 V
Maximaler Ladestrom: 32 A
Maximale Ladeleistung: 22 kW
Lademodus: Mode 3 nach IEC 61851-1
𝗔𝗕𝗦𝗜𝗖𝗛𝗘𝗥𝗨𝗡𝗚 & 𝗘𝗜𝗡𝗕𝗔𝗨𝗧𝗘𝗡
RCCB: RCD Typ A, 30 mA
DC-Fehlerstromerkennung: elektronisch, IΔn d.c. ≥ 6 mA
Energiezähler: MID-konform, über seitliches Gehäusefenster ablesbar
Lastschalter: Schütz, 4-polig
Welding Detection: Auslösen des RCD bei Verschweißen eines Schützkontaktes
Überstromschutz: integriert in Firmware
Überstromabschaltung: 110 % nach 100 Sekunden, 120 % nach 10 Sekunden
Temperaturüberwachung: intern, Reduktion des Ladestroms bzw. Abschaltung
𝗞𝗢𝗠𝗠𝗨𝗡𝗜𝗞𝗔𝗧𝗜𝗢𝗡 & 𝗔𝗨𝗧𝗢𝗥𝗜𝗦𝗜𝗘𝗥𝗨𝗡𝗚
Autorisierung: RFID
Anzeige: LED für Betriebszustand und Fehler
Kommunikation Fahrzeug: IEC 61851-1, Mode 3
Kommunikation Controller / Extender: RS485
Backend-Kommunikation: über Controller-Wallbox
Gruppeninstallation: bis zu 15 eMH2 Extender mit einem eMH2 Controller möglich
Stand-alone-Betrieb: per Software einrichtbar
𝗚𝗘𝗛Ä𝗨𝗦𝗘 & 𝗠𝗢𝗡𝗧𝗔𝗚𝗘
Bauart: Wandgehäuse, als Kabelhalterung nutzbar
Befestigungsart: Wandbefestigung über Montage-Set
Material Gehäuse / Blende: Kunststoff
Gehäusefarbe: Schwarz, RAL 9011
Blendenfarbe: Schwarz, transluzent
Verriegelung: Blende über Safety-Schraube verriegelbar
Abmessungen: 437 x 328 x 170 mm
Gewicht netto: ca. 8,0 kg
Gewicht brutto: ca. 10 kg
Verpackungsmaße: 740 x 380 x 217 mm
𝗔𝗥𝗕𝗘𝗜𝗧𝗦𝗕𝗘𝗗𝗜𝗡𝗚𝗨𝗡𝗚𝗘𝗡
Lagertemperatur: -30 °C bis +85 °C
Betriebstemperatur: -25 °C bis +40 °C
Relative Luftfeuchtigkeit: 5–95 %, nicht kondensierend
Schutzklasse: I
Überspannungskategorie: III
Verschmutzungsgrad: 3
Schutzart Gehäuse: IP54
Stoßfestigkeit: IK08
Maximale Aufbauhöhe: bis 2.000 m NHN
𝗡𝗢𝗥𝗠𝗘𝗡 & 𝗥𝗜𝗖𝗛𝗧𝗟𝗜𝗡𝗜𝗘𝗡
IEC 61851-1
IEC 61439-7
IEC 62196-1
IEC 62196-2
𝗢𝗣𝗧𝗜𝗢𝗡𝗔𝗟𝗘𝗦 𝗭𝗨𝗕𝗘𝗛Ö𝗥

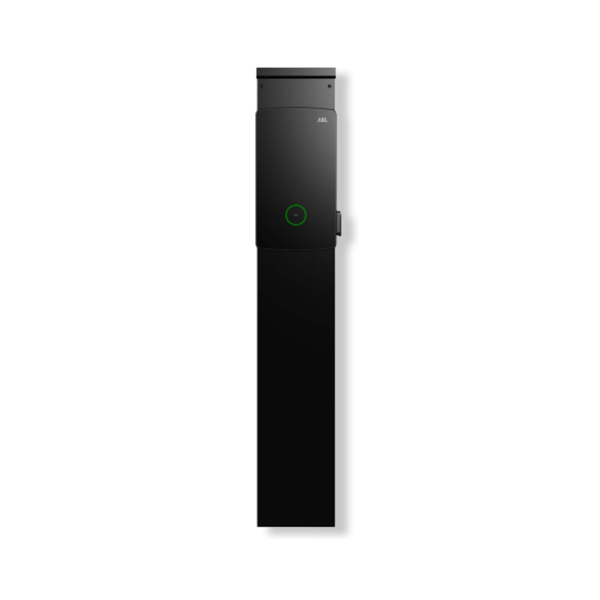

Stele: POLEMH2
Fundament: EMH9999
Wetterschutzdach: WPR12
Kabelhalterung mit Steckeraufnahme: CABHOLD
Ladekabel Typ 2: separat erhältlich
Adapterkabel Typ 2 auf Typ 1: LAKK2K1, 32 A, 230 V, ca. 4 m
Konfigurationskit: CONFCAB
RFID-Karten: E017869, 5 Stück
Installationsprüfgerät: TE001
Fahrzeugsimulationsadapter: TE005
𝗟𝗜𝗘𝗙𝗘𝗥𝗨𝗠𝗙𝗔𝗡𝗚
1x ABL eMH2 Wallbox 2W2230
1x gedruckte Kurzanleitung
1x Montage-Set
1x Schlüssel
1x Bohrschablone
