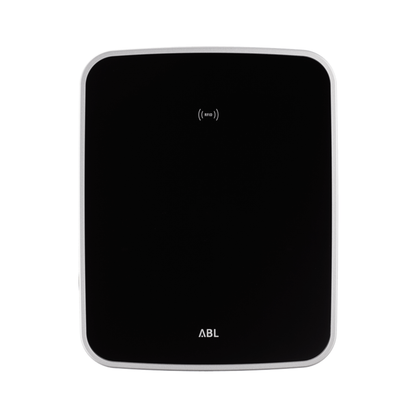

ABL eMH3 Single Wallbox 3W2260 Controller+ – 22kW, Typ-2 Buchse

Name: ABL eMH3 Single Wallbox 3W2260 Controller+ – 22kW, Typ-2 Buchse
Brand: ABL
SKU: 3W2260
Price: 1999.0 EUR
Availability: InStock

€1.999,00 EUR

inkl. MwSt. Kostenloser Versand

Produktvarianten

Sofort verfügbar

Lieferzeit: 1–3 Werktage

Anzahl

Als Ergänzung empfehlen wir:

ABL Stele POLEM4 Twin für Wallboxen eMH3 und eM4 (100000192) €999,00 Ladekabel Typ 2 (bis 22kW)

Ladekabel Typ 2 (bis 22kW) €139,00€179,00

Produktdetails

bis zu 22 kW Ladeleistung
interne Typ-2 Ladebuchse mit Verriegelung
Single Controller+ für Gruppeninstallationen
übernimmt Kommunikationsfunktionen wie Abrechnung und Nutzerverwaltung
Backend-Anbindung über LAN, optional WLAN oder LTE
RFID-Autorisierung
MID-konformer Energiezähler
eichrechtskonform mit Logging Gateway
FI Typ A und DC-Fehlerstromerkennung integriert
OCPP 1.6 / 1.5
Made in Germany

Alle Produktdetails anzeigen

Vollständige Details anzeigen

Beschreibung

Die ABL eMH3 Single 3W2260 ist eine eichrechtskonforme Single-Controller+ Wallbox mit interner Typ-2 Ladebuchse. Sie ist für professionelle Ladeinfrastruktur ausgelegt und übernimmt in Gruppeninstallationen zentrale Kommunikationsfunktionen wie Abrechnung und Nutzerverwaltung. Laut ABL ist die Wallbox an ein Backend angebunden und eignet sich dadurch besonders für gewerbliche, halböffentliche oder verwaltete Ladepunkte.

Mit 22 kW Ladeleistung, MID-konformem Energiezähler und Logging Gateway erfüllt die 3W2260 die Anforderungen für eichrechtskonformes Laden. Die Kommunikation zum Backend erfolgt über LAN, optional über WLAN oder LTE. Zusätzlich unterstützt die Wallbox OCPP 1.6 / 1.5 und RS485.

Die Autorisierung erfolgt über RFID. Sicherheitsseitig ist die Wallbox bereits umfangreich ausgestattet: FI Typ A, DC-Fehlerstromerkennung ≥ 6 mA, Welding Detection, Überstromschutz und Temperaturüberwachung sind integriert. Dadurch ist die Wallbox für Installateur:innen anschlussfertig vorinstalliert.

Die eMH3 3W2260 ist Made in Germany, besitzt ein robustes Gehäuse mit IP54 und IK08 und wiegt ca. 10 kg. Das offizielle ABL-Datenblatt bestätigt die Herstellernummer 3W2260 sowie die EAN 4011721176352. Händler führen das Modell ebenfalls als ABL eMH3 Single Controller+ / Master+ mit 22 kW und Typ-2-Steckdose.

Technische Daten

Allgemeine Eigenschaften

Hersteller: ABL
Modell: eMH3 Single Controller+ mit Ladesteckdose
Herstellernummer: 3W2260
EAN: 4011721176352
Produkttyp: Single-Wallbox / Controller+ mit Ladebuchse
Herstellungsland: Made in Germany

Laden & Leistung

Maximale Ladeleistung: 22 kW
Nennspannung: 230 / 400 V
Nennstrom: 32 A
Nennfrequenz: 50 Hz
Vorsicherung: 32 A bauseits erforderlich, empfohlene C-Charakteristik
Netzanschluss: Zuleitung bis max. 16 mm² bzw. Kabeldurchmesser ≤ 25 mm
Anschlussklemmen: Direktanschluss am FI-Schutzschalter, PE über Durchgangsreihenklemme

Ladeanschluss

Anschlusstechnik: einzelne Ladesteckdose Typ 2 mit Verriegelung gemäß IEC 62196-2
Ausgangsspannung: 230 / 400 V
Maximaler Ladestrom: 32 A
Anzahl Ladepunkte: 1

Autorisierung & Bedienung

Autorisierung: RFID
Anzeige: LED für Betriebszustand
Verriegelung: integriertes Dreikantschloss

Energiemessung & Abrechnung

Energiezähler: MID-konform
Eichrechtsmodul: Logging Gateway (LGW)
Eichrechtskonform: ja, gemäß MessEV Modul B

Konnektivität & Schnittstellen

Kommunikation Backend: LAN, optional WLAN oder LTE
Kommunikation EVSE: RS485
Kommunikationsprotokoll: OCPP 1.6 / 1.5
Kommunikation EV: gemäß IEC 61851-1, Mode 3

Sicherheit & Schutz

FI-Schutzschalter: Typ A, 30 mA
DC-Fehlerstromerkennung: elektronisch, IΔn d.c. ≥ 6 mA
Lastschalter: Installationsschütz, 4-polig, 40 A
Welding Detection: keine Ladung bei Verschweißung des Schützes möglich
Überstromschutz: integriert in Firmware, Abschaltung bei 110 % nach 100 Sekunden, 120 % nach 10 Sekunden
Temperaturüberwachung: intern, Reduktion des Ladestroms bzw. Abschaltung
Schutzklasse: I
Überspannungskategorie: III
Verschmutzungsgrad: 3
Schutzart Gehäuse: IP54
Stoßfestigkeit: IK08
Maximale Aufbauhöhe: ≤ 2.000 m NHN
Verlustleistung: 7 W
