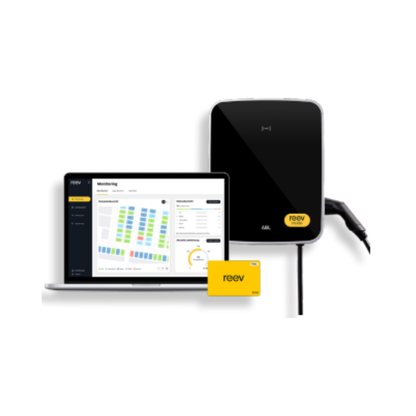

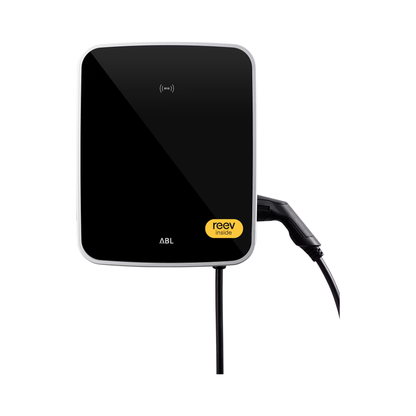

Die ABL eMH3 Single 3W2261P ist eine eichrechtskonforme Single-Wallbox mit fest integriertem Typ-2 Ladekabel und reev Dashboard Pro. In Gruppeninstallationen übernimmt die Controller+-Wallbox alle notwendigen Kommunikationsfunktionen zum reev Backend und ist damit die zentrale Einheit für den Betrieb mit weiteren Extender-Wallboxen. Das Datenblatt nennt ausdrücklich eine 24-monatige Laufzeit für das reev Dashboard Pro.
Mit 22 kW Ladeleistung, MID-konformem Energiezähler, Logging Gateway und umfangreichen Backend-Funktionen eignet sich die 3W2261P besonders gut für den halböffentlichen, öffentlichen und gewerblichen Einsatz. Das reev Dashboard Pro ermöglicht laut Datenblatt Management & Monitoring, Analytics, Ladehistorien-Export, Kostenüberwachung für Dienstwagen und Poolfahrzeuge sowie automatisierte monatliche Abrechnung.
Die Autorisierung erfolgt per RFID, QR-Code oder Smartphone-App. Für die Kommunikation zum Backend nennt das Datenblatt LAN, optional WLAN oder LTE, außerdem OCPP 1.6 / 1.5. Zwischen Controller und Extender erfolgt die Kommunikation über RS485. Eine SIM-Karte ist bereits im Lieferumfang enthalten.
ABL erklärt auf der offiziellen eMH3-Produktseite außerdem, dass die Grundmodelle der eMH3 mit einem B- oder P-Suffix bestellt werden können, wenn sie mit reev Basic oder reev Pro vorkonfiguriert ausgeliefert werden sollen. Genau dazu passt die 3W2261P als Pro-Variante des Single Controller+ mit Kabel.
Allgemeine Eigenschaften
- Hersteller: ABL
- Modell: eMH3 Single Controller+ mit Ladekabel & reev Dashboard Pro
- Herstellernummer: 3W2261P
- EAN: 4011721180960
- Produkttyp: Single-Wallbox / Controller+ mit Ladekabel
- Herstellungsland: Made in Germany
- Backend: reev Dashboard Pro, 24 Monate Laufzeit
Laden & Leistung
- Maximale Ladeleistung: 22 kW
- Nennspannung: 230 / 400 V
- Nennstrom: 32 A
- Nennfrequenz: 50 Hz
- Vorsicherung: 32 A bauseits erforderlich, empfohlene C-Charakteristik
- Netzanschluss: Zuleitung bis max. 16 mm² bzw. Kabeldurchmesser ≤ 25 mm
- Anschlussklemmen: Direktanschluss am FI-Schutzschalter, PE über Durchgangsreihenklemme
Ladeanschluss
- Anschlusstechnik: einzelnes Ladekabel mit Typ 2 Kupplung gemäß IEC 62196-2
- Kabellänge: ca. 6 m
- Ausgangsspannung: 230 / 400 V
- Maximaler Ladestrom: 32 A
- Anzahl Ladepunkte: 1
Autorisierung & Bedienung
- Autorisierung: RFID, QR-Code oder Smartphone-App
- Zugangskontrolle: unbegrenzte Vergabe von Zugangsrechten für Fahrer:innen und Fahrzeuge mittels RFID
- Anzeige: LED (Betriebszustand)
- Lieferumfang Identifikationsmedien: 2 RFID-Ladeschlüssel, 1 RFID-Testschlüssel, 1 reev QR-Code
Energiemessung & Abrechnung
- Energiezähler: MID-konform
- Eichrechtsmodul: Logging Gateway (LGW)
- Eichrechtskonform: ja
Konnektivität & Schnittstellen
- Kommunikation Controller / Extender: RS485
- Kommunikation Backend: LAN, optional WLAN oder LTE
- Kommunikationsprotokoll: OCPP 1.6 / 1.5
- SIM-Karte: im Lieferumfang enthalten
- Smartphone-App für Fahrer:innen: Android / iOS
- Software-Updates: automatisch und kostenlos
Backend- & Softwarefunktionen
- Management & Monitoring: Verwaltung der Ladeinfrastruktur über das reev Online-Dashboard
- Analytics: Auswertung von Ladevorgängen und Verbraucherverhalten
- Öffentliches Laden: Ad Hoc via Kreditkarte, Apple Pay, Google Pay oder eRoaming
- Laden mit Verbrauchskontrolle: Kostenüberwachung von Dienstwagen und Poolfahrzeugen, Export von Ladehistorien
- Laden für angemeldete Fahrer:innen: automatisierte monatliche Abrechnung via Kreditkarte, individuelle Tarifgestaltung für verschiedene Verbrauchergruppen
Sicherheit & Schutz
- FI-Schutzschalter: Typ A, 30 mA
- DC-Fehlerstromerkennung: elektronisch, IΔn d.c. ≥ 6 mA
- Lastschalter: Installationsschütz, 4-polig, 40 A
- Welding Detection: keine Ladung bei Verschweißung des Schützes möglich
- Überstromschutz: integriert in Firmware, Abschaltung bei 110 % nach 100 Sekunden, 120 % nach 10 Sekunden
- Temperaturüberwachung: intern, Reduktion des Ladestroms bzw. Abschaltung
- Schutzklasse: I
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
- Schutzart Gehäuse: IP54
- Stoßfestigkeit: IK08
- Maximale Aufbauhöhe: ≤ 2.000 m NHN
- Verlustleistung: 7 W
Gehäuse & Abmessungen
- Bauart: Wandgehäuse
- Befestigungsart: Wandbefestigung über Montageplatte und Montage-Set
- Material: Kunststoff
- Gehäusefarbe: schwarz, ähnlich RAL 9011
- Blendenfarbe: silber, ähnlich RAL 9006 / schwarz, ähnlich RAL 9017
- Verriegelung: integriertes Dreikantschloss
- Abmessungen (H x B x T): 492 x 394 x 192 mm
- Gewicht: ca. 15 kg
Lieferumfang
- Enthalten: Wallbox, gedruckte Bedienungsanleitung, 1 Dreikantschlüssel, Montage-Set, 2 RFID-Ladeschlüssel, 1 RFID-Testschlüssel, 1 reev QR-Code, SIM-Karte, reev Onboarding-Brief
