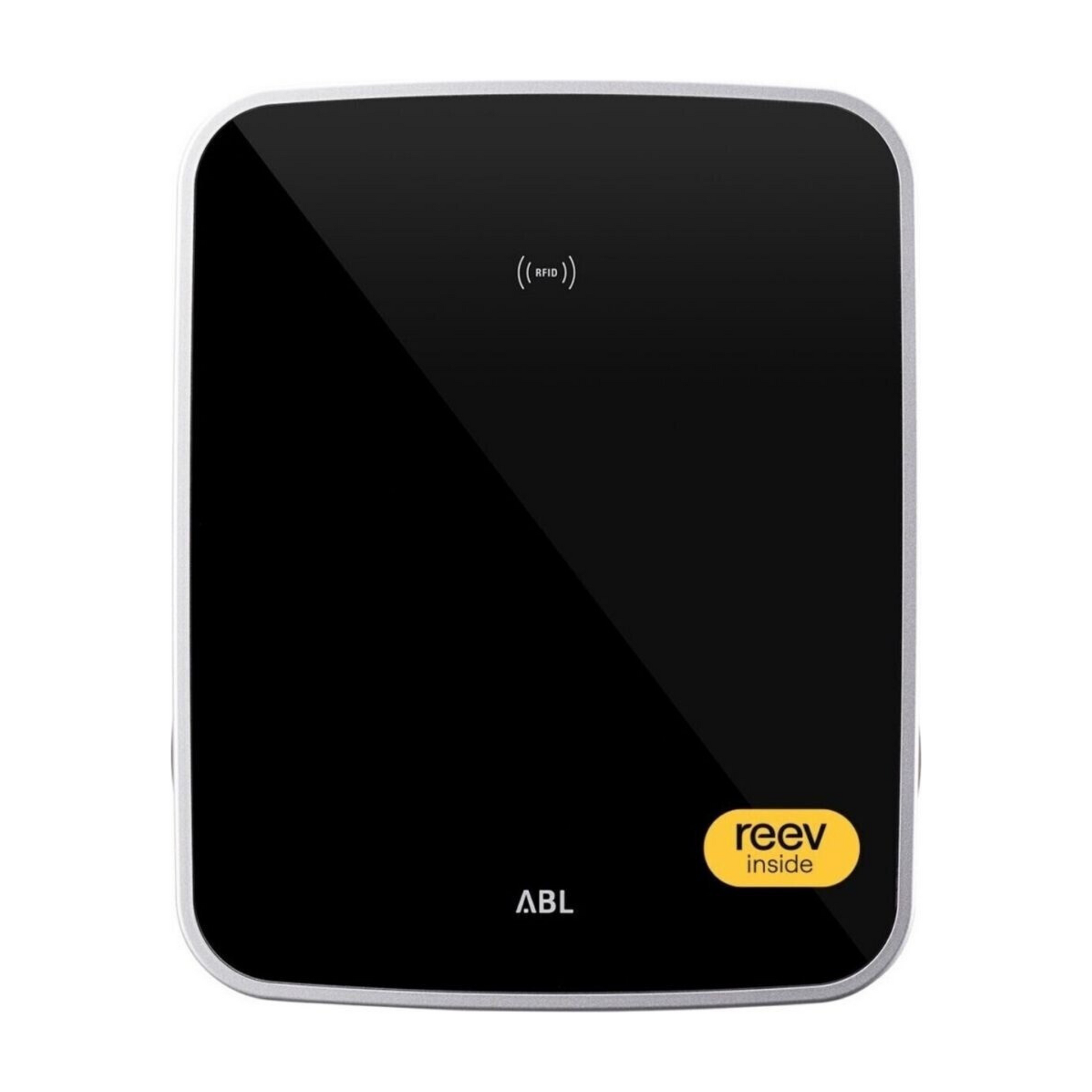

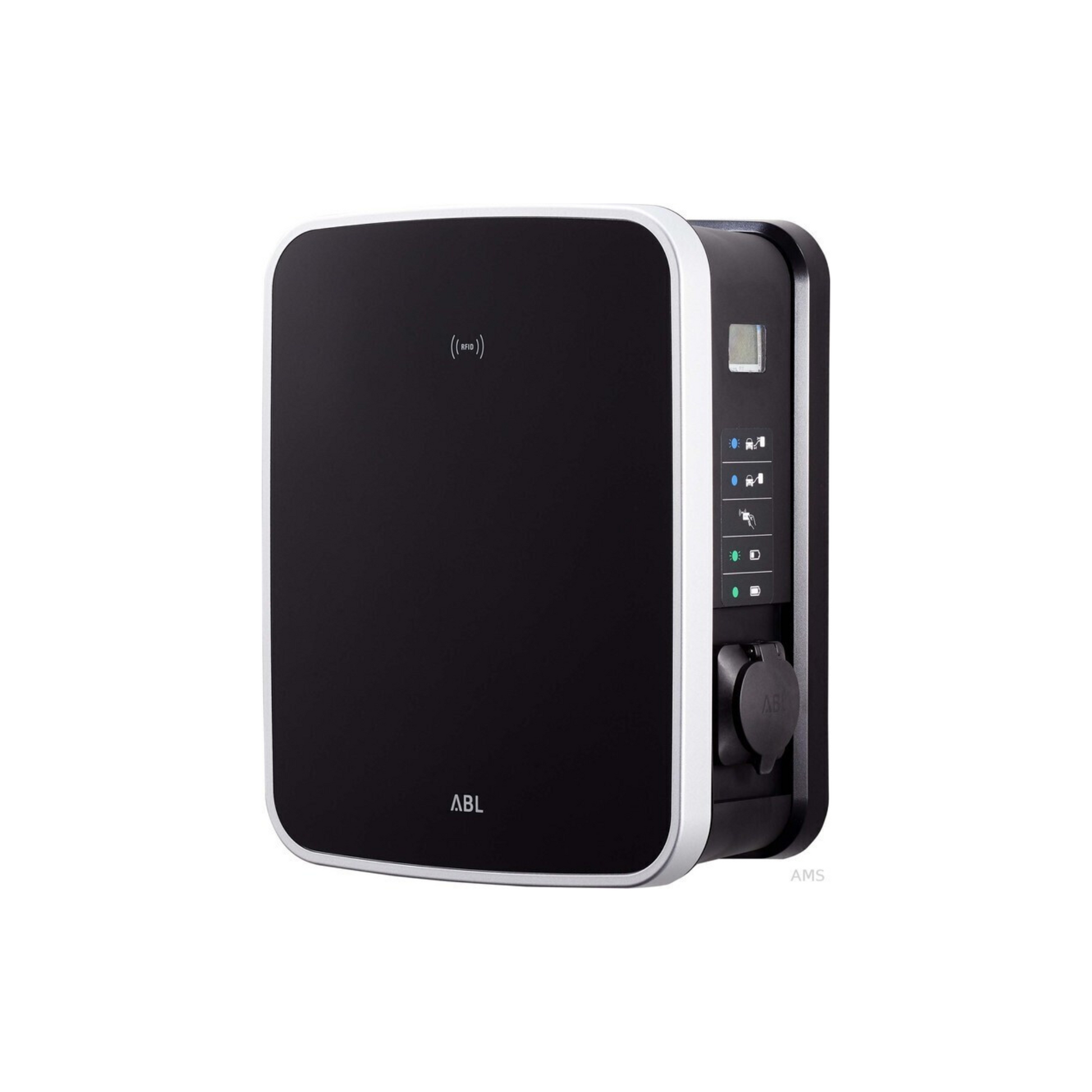

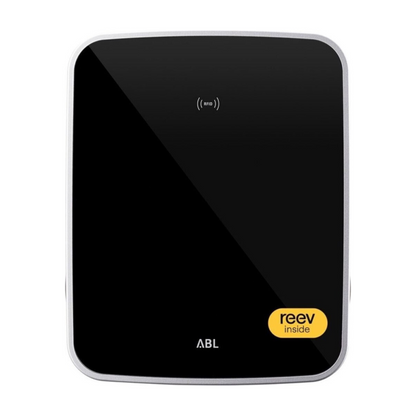

Die ABL eMH3 3W2253B ist eine eichrechtskonforme Twin Extender+ Wallbox mit zwei Typ-2 Steckdosen und wurde für den professionellen Einsatz in halböffentlichen und gewerblichen Ladeinfrastrukturen entwickelt. Sie ermöglicht das gleichzeitige Laden von zwei Elektrofahrzeugen mit bis zu 2×11 kW und ist damit eine starke Einstiegslösung für kontrolliertes Laden mit reev Dashboard Basic.

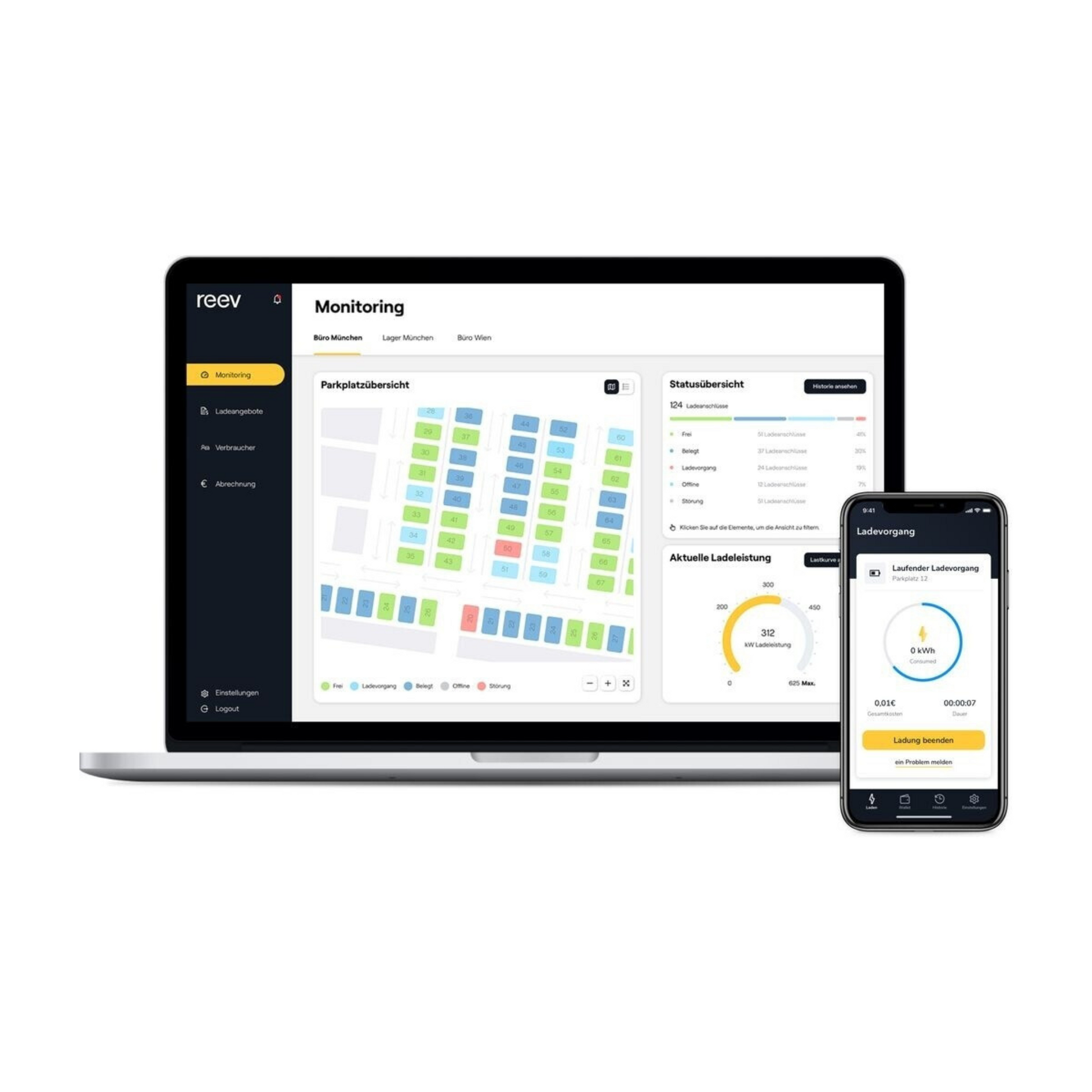

Als Extender-Wallbox wird sie in bestehende ABL eMH3 Systeme eingebunden und kommuniziert über RS485 mit einer Controller-Wallbox. Alternativ kann sie laut Datenblatt auch softwareseitig für den Stand-alone-Betrieb eingerichtet werden. Das integrierte reev Dashboard Basic fokussiert sich auf die Kontrolle des Ladezugangs und stellt damit eine schlanke Lösung für den halböffentlichen Bereich dar.
Die Autorisierung erfolgt flexibel per RFID, QR-Code oder Smartphone-App. Zusätzlich verfügt die Wallbox über einen MID-konformen Energiezähler, ein Logging Gateway für eichrechtskonforme Anwendungen sowie einen integrierten FI Typ A und eine elektronische DC-Fehlerstromerkennung. Damit ist sie anschlussfertig vorbereitet und sofort betriebsbereit.
Dank robuster Bauweise, Schutzart IP54 und Stoßfestigkeit IK08 ist die ABL eMH3 3W2253B optimal für den dauerhaften Einsatz im Innen- und Außenbereich geeignet.
Allgemeine Eigenschaften
- Hersteller: ABL
- Modell: eMH3 Twin Extender+
- Herstellernummer: 3W2253B
- EAN: 4011721180854
- Farbe: Schwarz / Silber
Elektrische Eigenschaften
- Anzahl Phasen: Dreiphasig
- Nennspannung: 230 / 400 V
- Nennstrom: 32 A
- Nennfrequenz: 50 Hz
- Max. Ladeleistung: 2×11 kW oder 1×22 kW
- Max. Ladeleistung pro Ladepunkt: 11 kW
Absicherung & Messung
- FI-Schutzschalter: Typ A, 30 mA
- DC-Fehlerstromerkennung: elektronisch, ≥ 6 mA
- Energiezähler: MID-konform
- Eichrechtmodul: Logging Gateway (LGW)
- Überstromschutz: integriert in Firmware
- Temperaturüberwachung: intern, Reduktion des Ladestroms bzw. Abschaltung
Ladetechnik
- Anwendungsbereich: Flotte Laden / Gewerblich, Dienstwagen Laden
- Ladeanschluss: 2× Typ-2 Steckdose
- Anzahl Ladepunkte: 2
- Kommunikation Fahrzeug: IEC 61851-1, Mode 3
Konnektivität & Backend
- Autorisierung: RFID, QR-Code oder Smartphone-App
- Konnektivität: RS485
- Backendanbindung: über Controller-Wallbox
- Benutzeroberfläche: LED, reev Dashboard Basic
- Software-Updates: automatisch und kostenlos
Gehäuse & Montage
- Bauart: Wandgehäuse
- Befestigung: Wandbefestigung über Montageplatte und Montage-Set
- Material: Kunststoff
- Schutzart: IP54
- Stoßfestigkeit: IK08
- Abmessungen: 492 × 394 × 192 mm
- Gewicht: ca. 13,5 kg
Arbeitsbedingungen
- Betriebstemperatur: -25 bis 40 °C
- Lagertemperatur: -30 bis 85 °C
- Relative Luftfeuchtigkeit: 5 bis 95 %, nicht kondensierend
- Schutzklasse: I
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
- Maximale Aufbauhöhe: ≤ 2.000 m NHN
