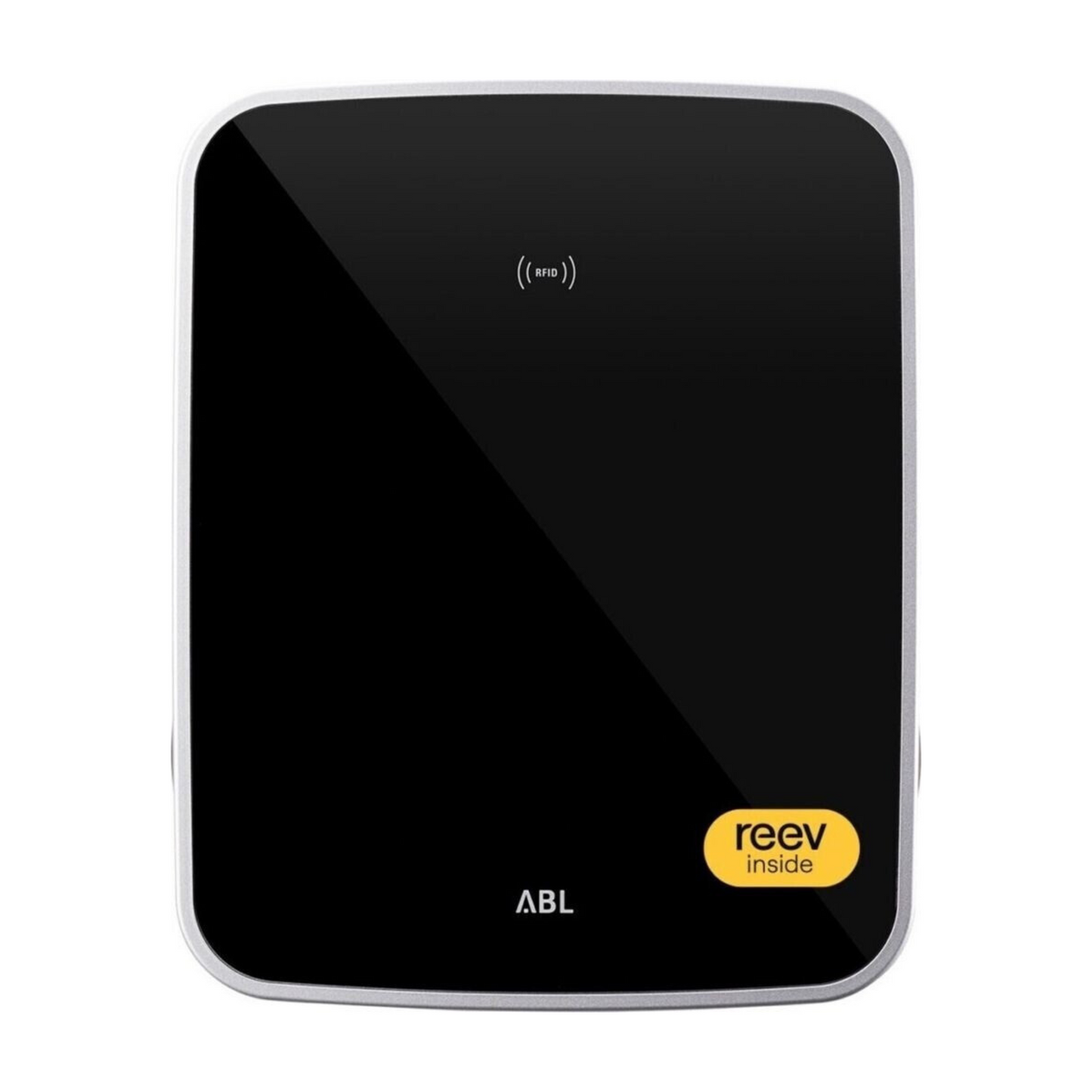

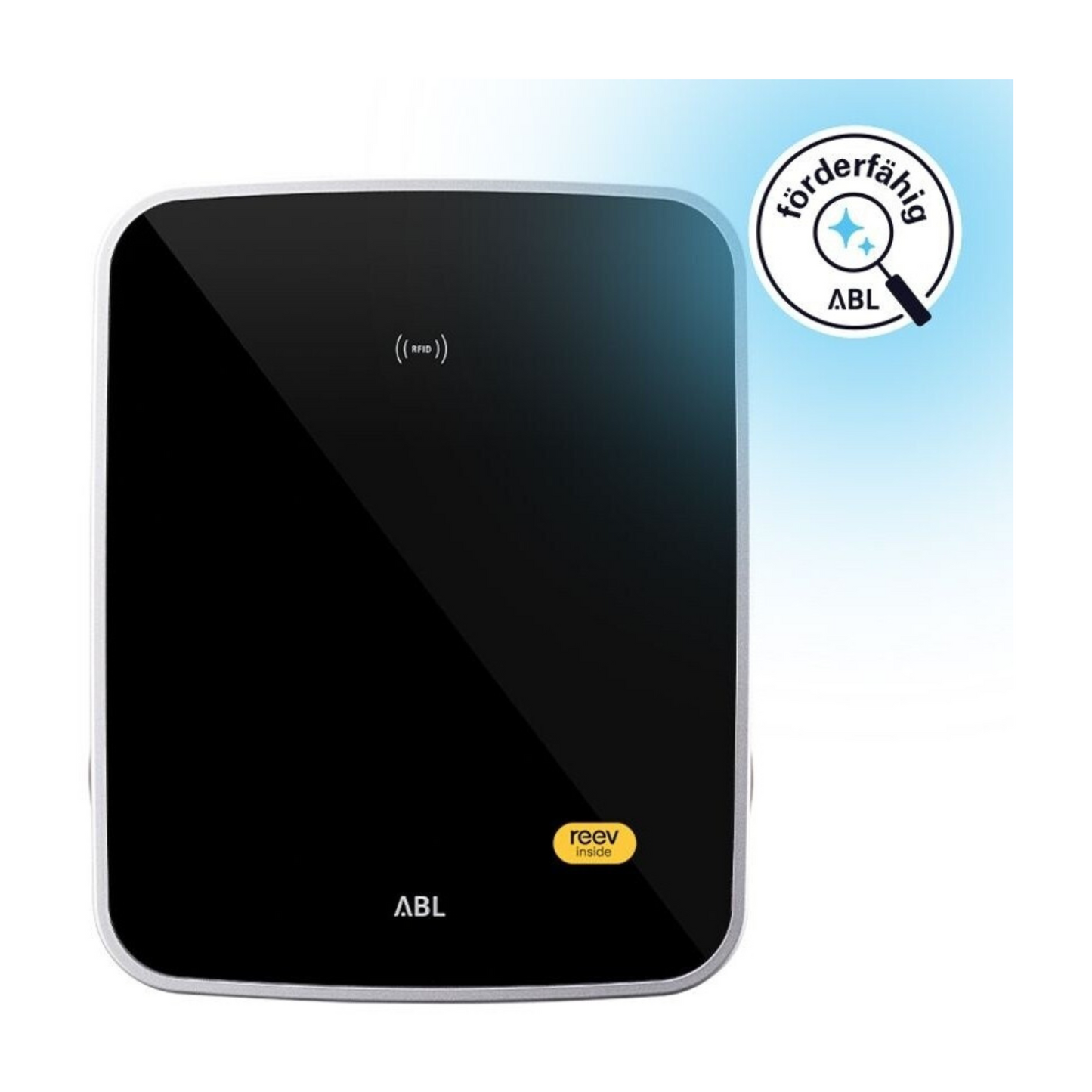

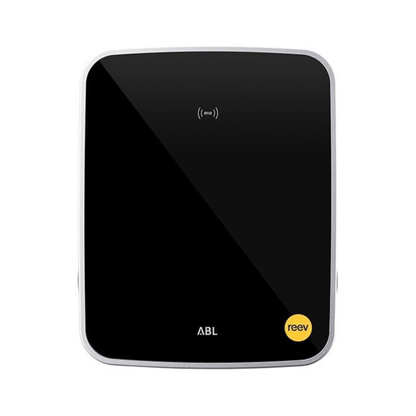

Die ABL eMH3 3W2253C ist eine eichrechtskonforme Twin Extender+ Wallbox mit zwei Typ-2 Steckdosen und wurde für den professionellen Einsatz in halböffentlichen und gewerblichen Ladeinfrastrukturen entwickelt. Sie ermöglicht das gleichzeitige Laden von zwei Elektrofahrzeugen mit bis zu 2×11 kW und ist damit ideal für Unternehmen, Wohnanlagen und Parkplatzlösungen.

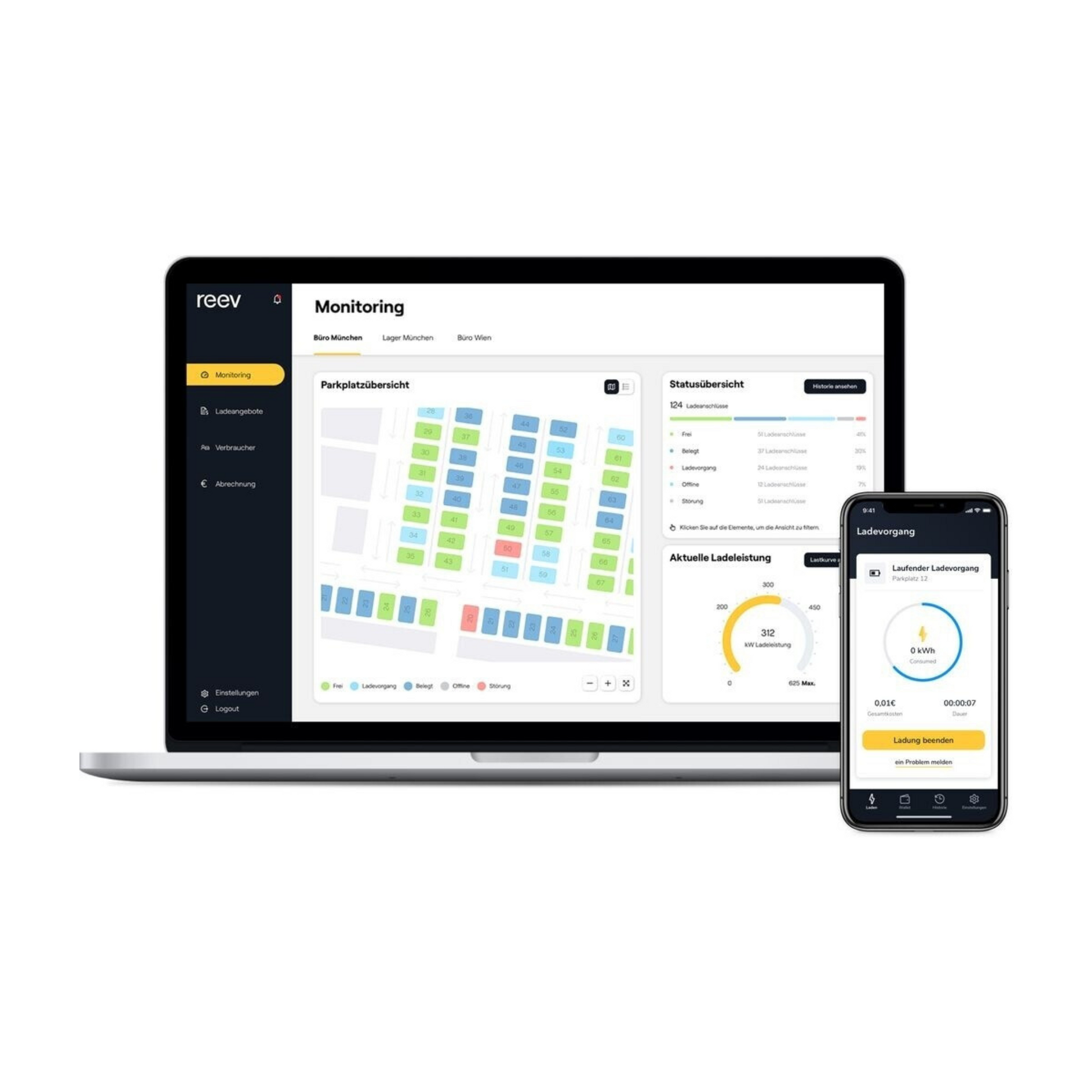

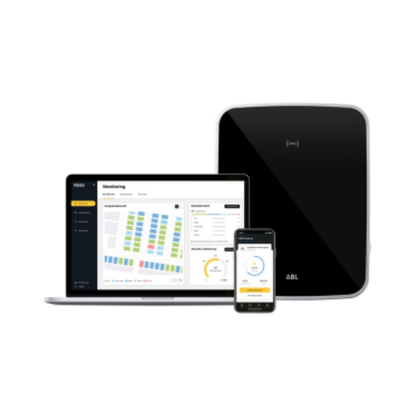

Als Extender-Wallbox wird sie in bestehende ABL eMH3 Systeme eingebunden und kommuniziert über RS485 mit einer Controller-Wallbox. Alternativ kann sie laut Datenblatt auch softwareseitig für den Stand-alone-Betrieb eingerichtet werden. Das integrierte reev Dashboard Compact ermöglicht komfortables Monitoring, Auswertungen und die Verwaltung mehrerer Standorte.
Die Autorisierung erfolgt flexibel per RFID, QR-Code oder Smartphone-App. Zusätzlich verfügt die Wallbox über einen MID-konformen Energiezähler, ein Logging Gateway für eichrechtskonforme Anwendungen sowie einen integrierten FI Typ A und eine elektronische DC-Fehlerstromerkennung. Damit ist sie anschlussfertig vorbereitet und sofort betriebsbereit.
Dank robuster Bauweise, Schutzart IP54 und Stoßfestigkeit IK08 ist die ABL eMH3 3W2253C optimal für den dauerhaften Einsatz im Innen- und Außenbereich geeignet.
Allgemeine Eigenschaften
- Hersteller: ABL
- Modell: eMH3 Twin Extender+
- Herstellernummer: 3W2253C
- EAN: 4011721183244
- Farbe: Schwarz / Silber
Elektrische Eigenschaften
- Anzahl Phasen: Dreiphasig
- Nennspannung: 230 / 400 V
- Nennstrom: 32 A
- Nennfrequenz: 50 Hz
- Max. Ladeleistung: 2×11 kW oder 1×22 kW
- Max. Ladeleistung pro Ladepunkt: 11 kW
Absicherung & Messung
- FI-Schutzschalter: Typ A, 30 mA
- DC-Fehlerstromerkennung: elektronisch, ≥ 6 mA
- Energiezähler: MID-konform
- Eichrechtmodul: Logging Gateway (LGW)
- Überstromschutz: integriert in Firmware
- Temperaturüberwachung: intern, Reduktion des Ladestroms bzw. Abschaltung
Ladetechnik
- Anwendungsbereich: Flotte Laden / Gewerblich, Dienstwagen Laden
- Ladeanschluss: 2× Typ-2 Steckdose
- Anzahl Ladepunkte: 2
- Kommunikation Fahrzeug: IEC 61851-1, Mode 3
Konnektivität & Backend

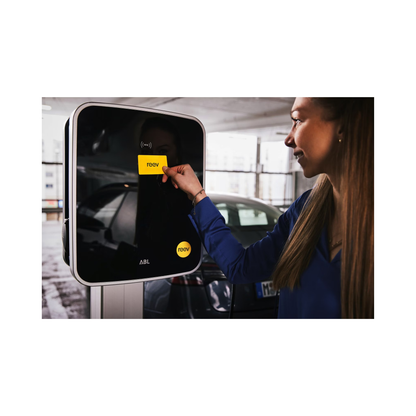

- Autorisierung: RFID, QR-Code oder Smartphone-App
- Konnektivität: RS485
- Backendanbindung: über Controller-Wallbox
- Benutzeroberfläche: LED, reev Dashboard Compact
Gehäuse & Montage
- Bauart: Wandgehäuse
- Befestigung: Wandbefestigung über Montageplatte und Montage-Set
- Material: Kunststoff
- Schutzart: IP54
- Stoßfestigkeit: IK08
- Abmessungen: 492 × 394 × 192 mm
- Gewicht: ca. 13,5 kg
Arbeitsbedingungen
- Betriebstemperatur: -25 bis 40 °C
- Lagertemperatur: -30 bis 85 °C
- Relative Luftfeuchtigkeit: 5 bis 95 %, nicht kondensierend
- Schutzklasse: I
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
- Maximale Aufbauhöhe: ≤ 2.000 m NHN
