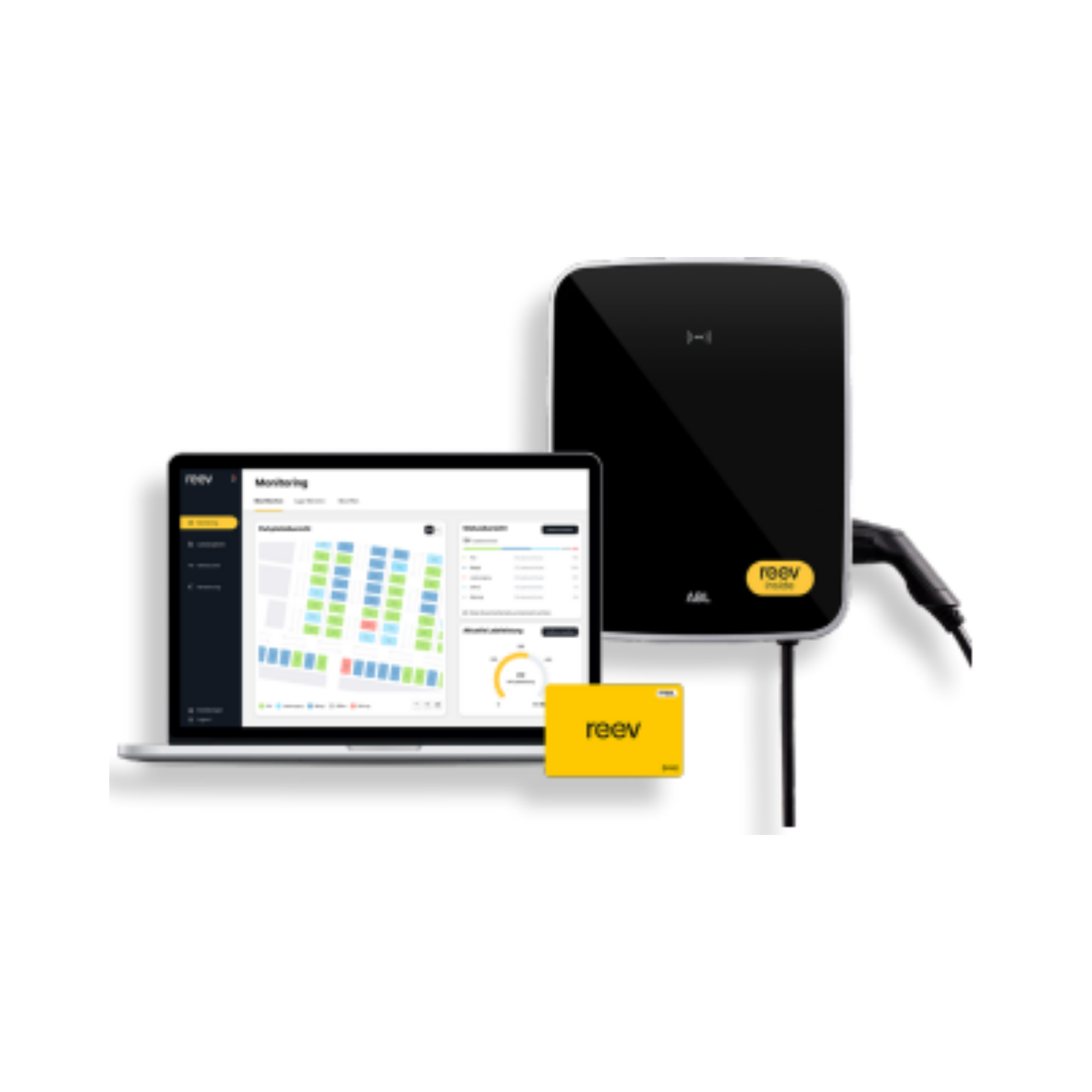

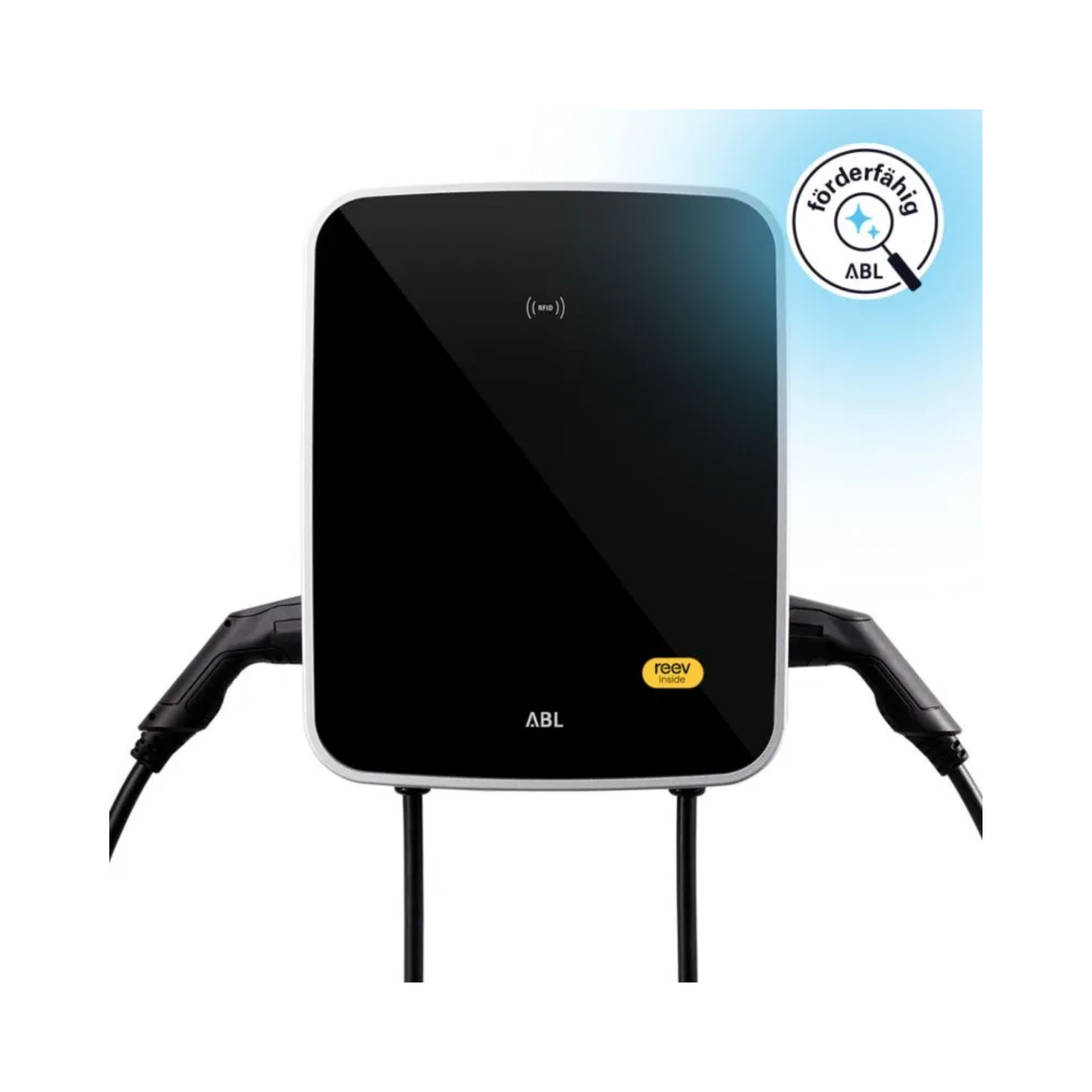

Die ABL eMH3 Twin 3W2226B ist eine Twin-Slave-Wallbox mit zwei fest integrierten Typ-2 Ladekabeln und reev Backend Basic. Sie kann zwei Fahrzeuge gleichzeitig laden und eignet sich besonders für halböffentliche und öffentliche Ladepunkte. Bei einer Gruppeninstallation können laut Datenblatt bis zu 7 eMH3 Slave-Wallboxen mit einem Master verbunden werden. Alternativ kann die Wallbox per Software auch für den Standalone-Betrieb eingerichtet werden.
Mit 2 x 11 kW bzw. 1 x 22 kW Ladeleistung, MID-konformem Energiezähler und Backend Basic ist die 3W2226B eine passende Ergänzung für bestehende eMH3-Master-/Slave-Systeme. Die Kommunikation zum Backend erfolgt über die Master-Wallbox, während die Verbindung zwischen Master und Slave über RS485 läuft.
Die Autorisierung erfolgt per RFID-Karte, QR-Code oder Smartphone-App. Sicherheitsseitig ist die Wallbox mit FI Typ A, DC-Fehlerstromerkennung ≥ 6 mA, Welding Detection, Temperaturüberwachung sowie IP54 und IK08 ausgestattet. Händler führen das Modell ebenfalls als eMH3 mit 2 x 11 kW, 3-phasig, zwei fest integrierten Typ-2-Ladekabeln und reev/emonvia Basic Backend.
Allgemeine Eigenschaften
- Hersteller: ABL
- Modell: eMH3 Twin Slave mit Ladekabeln & reev Backend Basic
- Herstellernummer: 3W2226B
- EAN: 4011721180731
- Produkttyp: Doppel-Wallbox / Slave mit Ladekabeln
- Herstellungsland: Made in Germany
- Backend: reev Backend Basic
Laden & Leistung
- Maximale Ladeleistung: 2 x 11 kW oder 1 x 22 kW
- Nennspannung: 230 / 400 V
- Nennstrom: 32 A
- Nennfrequenz: 50 Hz
- Vorsicherung: 32 A bauseits erforderlich, empfohlene C-Charakteristik
- Netzanschluss: Zuleitung bis max. 16 mm² bzw. Kabeldurchmesser ≤ 25 mm
- Anschlussklemmen: Direktanschluss am FI-Schutzschalter, PE über Durchgangsreihenklemme
Ladeanschluss
- Anschlusstechnik: zwei Ladekabel mit Typ-2-Kupplung gemäß IEC 62196-2
- Kabellänge: ca. 6 m
- Ausgangsspannung: 230 / 400 V
- Maximaler Ladestrom: 32 A
- Anzahl Ladepunkte: 2
Autorisierung & Bedienung

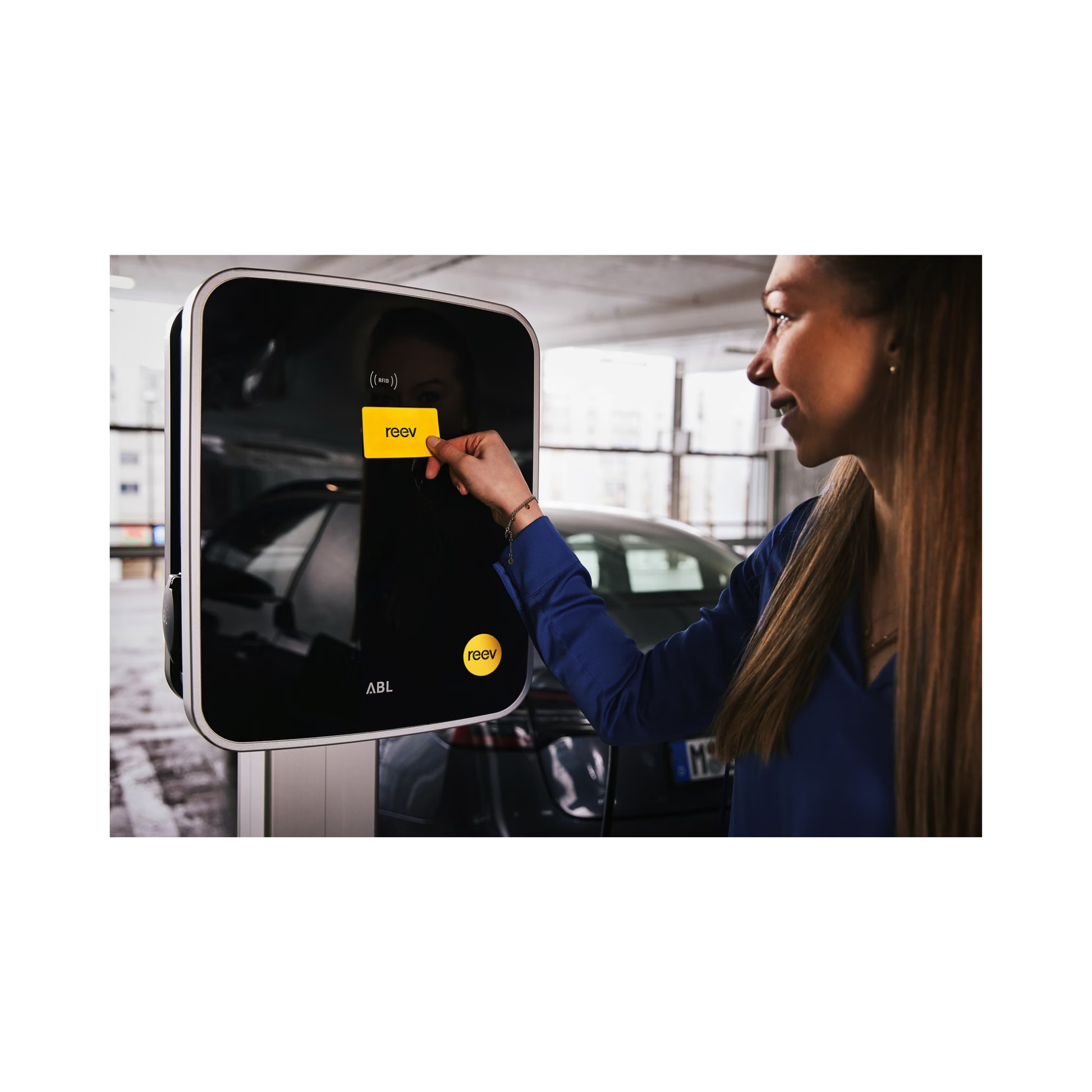

- Autorisierung: RFID-Karte, QR-Code oder Smartphone-App
- Zugangskontrolle: Vergabe von Zugangsrechten für Fahrer:innen und Fahrzeuge mittels RFID-Karten
- Anzeige: LED für Betriebszustand
- Lieferumfang Identifikationsmedien: 2 RFID-Karten reev
Energiemessung
- Energiezähler: MID-konform
Konnektivität & Schnittstellen
- Kommunikation Backend: über Master-Wallbox
- Kommunikation Master / Slave: RS485
- Kommunikation EV: gemäß IEC 61851-1, Mode 3
- Software-Updates: automatisch und kostenlos
Backend- & Softwarefunktionen
- Backend: reev Backend Basic
- Zugangskontrolle: Verwaltung von Fahrer:innen und Fahrzeugen über RFID-Karten
- Gruppeninstallation: bis zu 7 eMH3 Slave-Wallboxen mit einem Master möglich
- Standalone-Betrieb: per Software möglich
Sicherheit & Schutz
- FI-Schutzschalter: Typ A, 30 mA
- DC-Fehlerstromerkennung: elektronisch, IΔn d.c. ≥ 6 mA
- Lastschalter: Installationsschütz, 4-polig, 40 A
- Welding Detection: Abschaltung des Ladepunkts bei Verschweißen eines Schützkontakts
- Temperaturüberwachung: intern, Reduktion des Ladestroms bzw. Abschaltung
- Schutzklasse: I
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
- Schutzart Gehäuse: IP54
- Stoßfestigkeit: IK08
- Maximale Aufbauhöhe: ≤ 2.000 m NHN
- Verlustleistung: 6,5 W
Arbeitsbedingungen
- Umgebungstemperatur Lagerung: -30 bis 85 °C
- Umgebungstemperatur Betrieb: -30 bis 50 °C
- Relative Luftfeuchtigkeit: 5 bis 95 %, nicht kondensierend
Gehäuse & Abmessungen
- Bauart: Wandgehäuse
- Befestigungsart: Wandbefestigung über Montageplatte und Montage-Set
- Material: Kunststoff
- Gehäusefarbe: schwarz, ähnlich RAL 9011
- Blendenfarbe: silber, ähnlich RAL 9006 / schwarz, ähnlich RAL 9017
- Verriegelung: integriertes Dreikantschloss
- Abmessungen (H x B x T): 492 x 400 x 192 mm
- Gewicht: ca. 21 kg
Lieferumfang
- Enthalten: Wallbox, gedruckte Kurzanleitung, 1 Dreikantschlüssel, Montage-Set, 2 RFID-Karten reev
