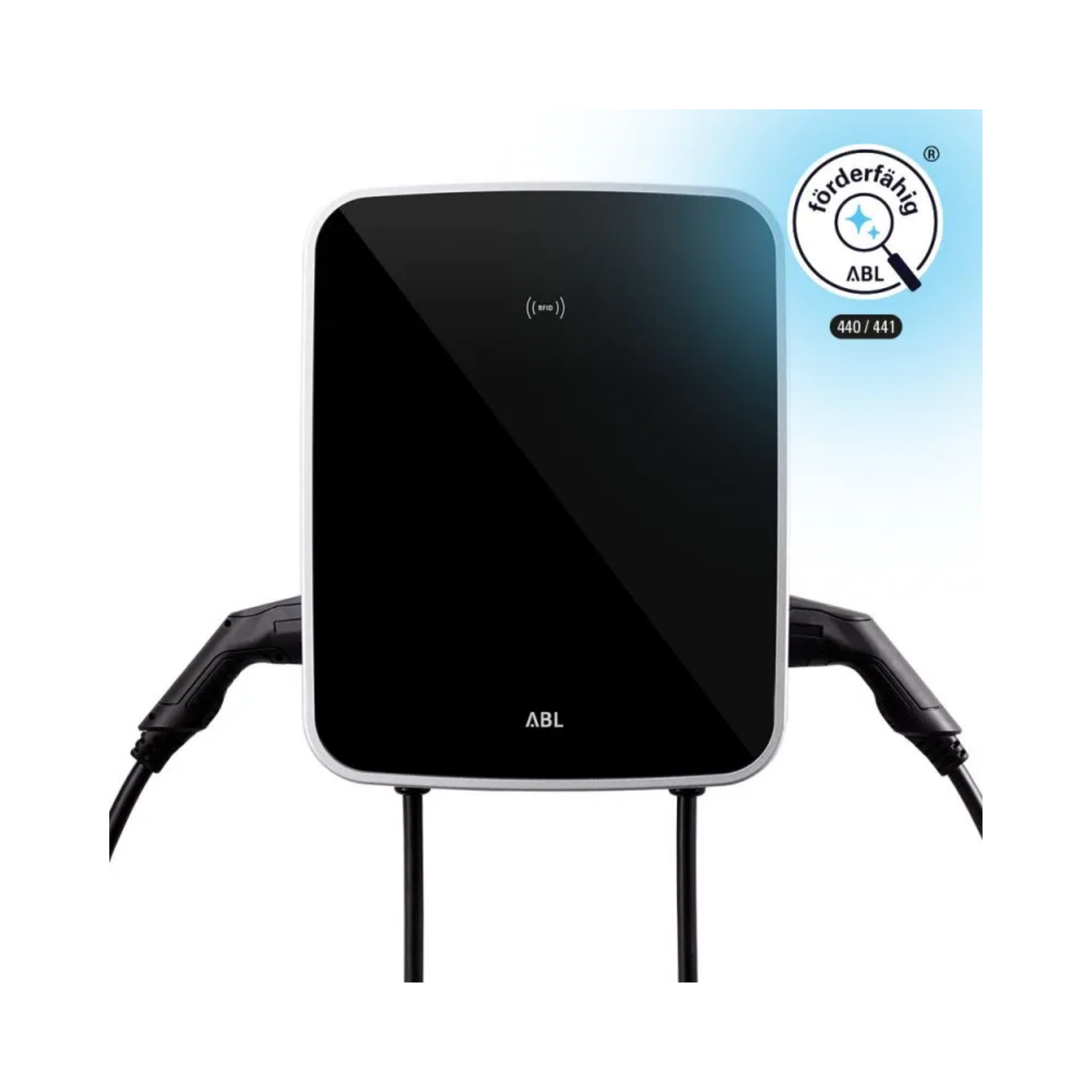

Die ABL eMH3 Twin 3W2264 ist eine eichrechtskonforme Twin-Controller+ Wallbox mit zwei fest integrierten Typ-2 Ladekabeln. Sie kann zwei Fahrzeuge gleichzeitig laden und eignet sich besonders für den halböffentlichen und öffentlichen Bereich. In Gruppeninstallationen übernimmt die Controller-Wallbox zentrale Kommunikationsfunktionen wie Abrechnung und Nutzerverwaltung und ist an ein Backend angebunden.
Mit 2 x 11 kW bzw. 1 x 22 kW Ladeleistung, MID-konformem Energiezähler und Logging Gateway ist die 3W2264 für eichrechtskonforme Ladeinfrastruktur ausgelegt. Für die Backend-Anbindung nennt das Datenblatt LAN, optional WLAN oder LTE sowie OCPP 1.6 / 1.5. Die Kommunikation zwischen Wallboxen erfolgt über RS485.
Die Autorisierung erfolgt per RFID. Sicherheitsseitig ist die Wallbox mit FI Typ A, DC-Fehlerstromerkennung ≥ 6 mA, Welding Detection, Überstromschutz und Temperaturüberwachung ausgestattet. Dadurch ist sie für Installateur:innen anschlussfertig vorinstalliert und sofort betriebsbereit.
Die Maßzeichnung auf Seite 4 zeigt die Bauform mit zwei fest angeschlagenen Ladekabeln; das Datenblatt nennt die Abmessungen 492 x 394 x 192 mm und ein Gewicht von ca. 21 kg.
Allgemeine Eigenschaften
- Hersteller: ABL
- Modell: eMH3 Twin Controller+ mit Ladekabeln
- Herstellernummer: 3W2264
- EAN: 4011721176314
- Produkttyp: Doppel-Wallbox / Controller+ mit Ladekabeln
- Herstellungsland: Made in Germany
Laden & Leistung
- Maximale Ladeleistung: 2 x 11 kW oder 1 x 22 kW
- Nennspannung: 230 / 400 V
- Nennstrom: 32 A
- Nennfrequenz: 50 Hz
- Vorsicherung: 32 A bauseits erforderlich, C-Charakteristik empfohlen
- Netzanschluss: Zuleitung bis max. 16 mm² bzw. Kabeldurchmesser ≤ 25 mm
- Anschlussklemmen: Direktanschluss am FI-Schutzschalter, PE über Durchgangsreihenklemme
Ladeanschluss
- Anschlusstechnik: zwei Ladekabel mit Typ-2-Kupplung gemäß IEC 62196-2
- Kabellänge: ca. 6 m
- Ausgangsspannung: 230 / 400 V
- Maximaler Ladestrom: 32 A
- Anzahl Ladepunkte: 2
Autorisierung & Bedienung
- Autorisierung: RFID
- Anzeige: LED für Betriebszustand
- Verriegelung: integriertes Dreikantschloss
Energiemessung & Abrechnung
- Energiezähler: MID-konform
- Eichrechtsmodul: Logging Gateway (LGW)
- Eichrechtskonform: ja, gemäß MessEV Modul B
Konnektivität & Schnittstellen
- Kommunikation Backend: LAN, optional WLAN oder LTE
- Kommunikationsprotokoll: OCPP 1.6 / 1.5
- Kommunikation EVSE: RS485
- Kommunikation EV: gemäß IEC 61851-1, Mode 3
Sicherheit & Schutz
- FI-Schutzschalter: Typ A, 30 mA
- DC-Fehlerstromerkennung: elektronisch, IΔn d.c. ≥ 6 mA
- Lastschalter: Installationsschütz, 4-polig, 40 A
- Welding Detection: keine Ladung bei Verschweißung des Schützes möglich
- Überstromschutz: integriert in Firmware, Abschaltung bei 110 % nach 100 Sekunden, 120 % nach 10 Sekunden
- Temperaturüberwachung: intern, Reduktion des Ladestroms bzw. Abschaltung
- Schutzklasse: I
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
- Schutzart Gehäuse: IP54
- Stoßfestigkeit: IK08
- Maximale Aufbauhöhe: ≤ 2.000 m NHN
- Verlustleistung: 7 W
Arbeitsbedingungen
- Umgebungstemperatur Lagerung: -30 bis 85 °C
- Umgebungstemperatur Betrieb: -25 bis 40 °C
- Relative Luftfeuchtigkeit: 5 bis 95 %, nicht kondensierend
Gehäuse & Abmessungen
- Bauart: Wandgehäuse
- Befestigungsart: Wandbefestigung über Montageplatte und Montage-Set
- Material Gehäuse / Blende: Kunststoff
- Gehäusefarbe: schwarz, ähnlich RAL 9011
- Blendenfarbe: silber, ähnlich RAL 9006 / schwarz, ähnlich RAL 9017
- Verriegelung: integriertes Dreikantschloss
- Abmessungen (H x B x T): 492 x 394 x 192 mm
- Gewicht: ca. 21 kg
Lieferumfang
- Enthalten: Wallbox, gedruckte Bedienungsanleitung, 1 Dreikantschlüssel, Montage-Set
