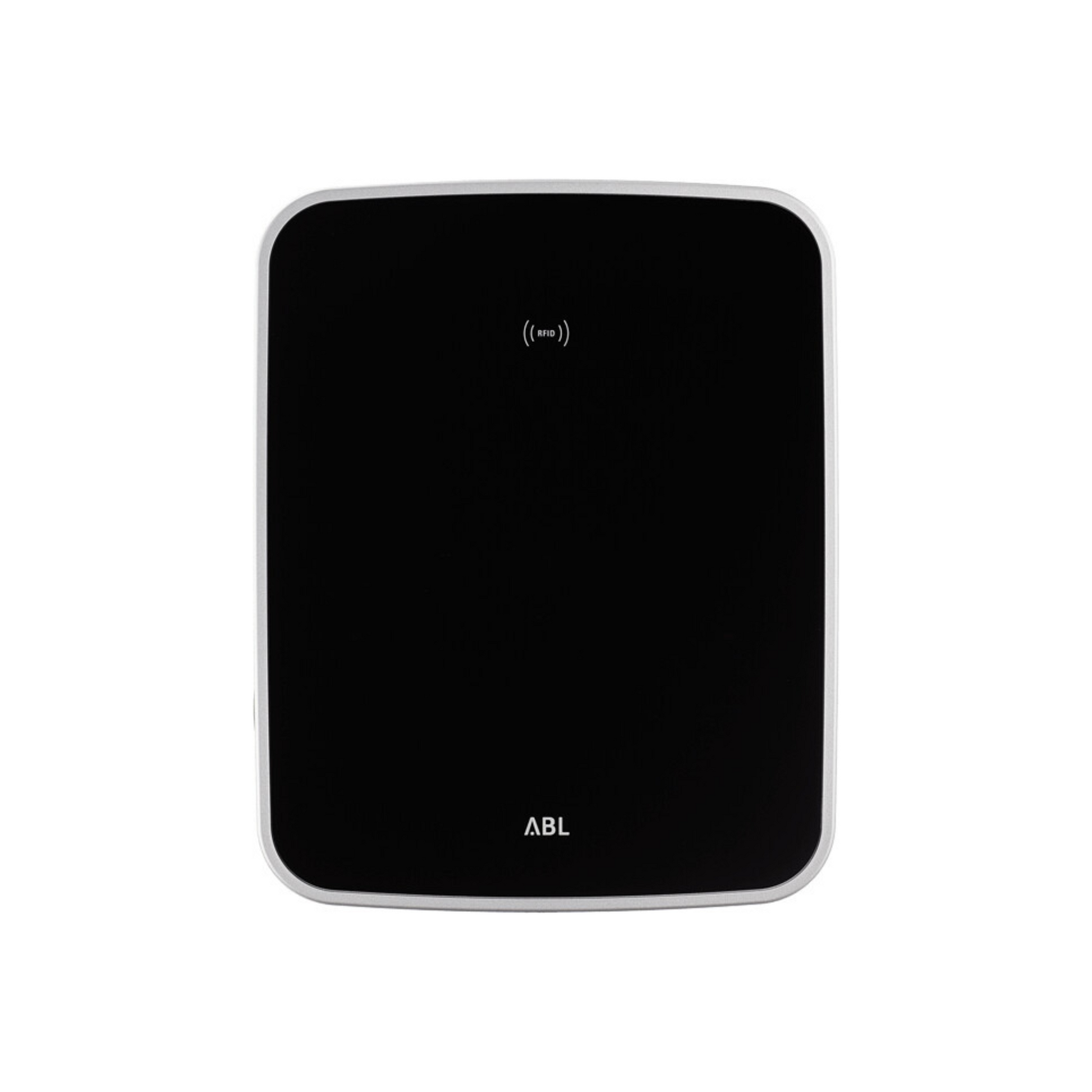

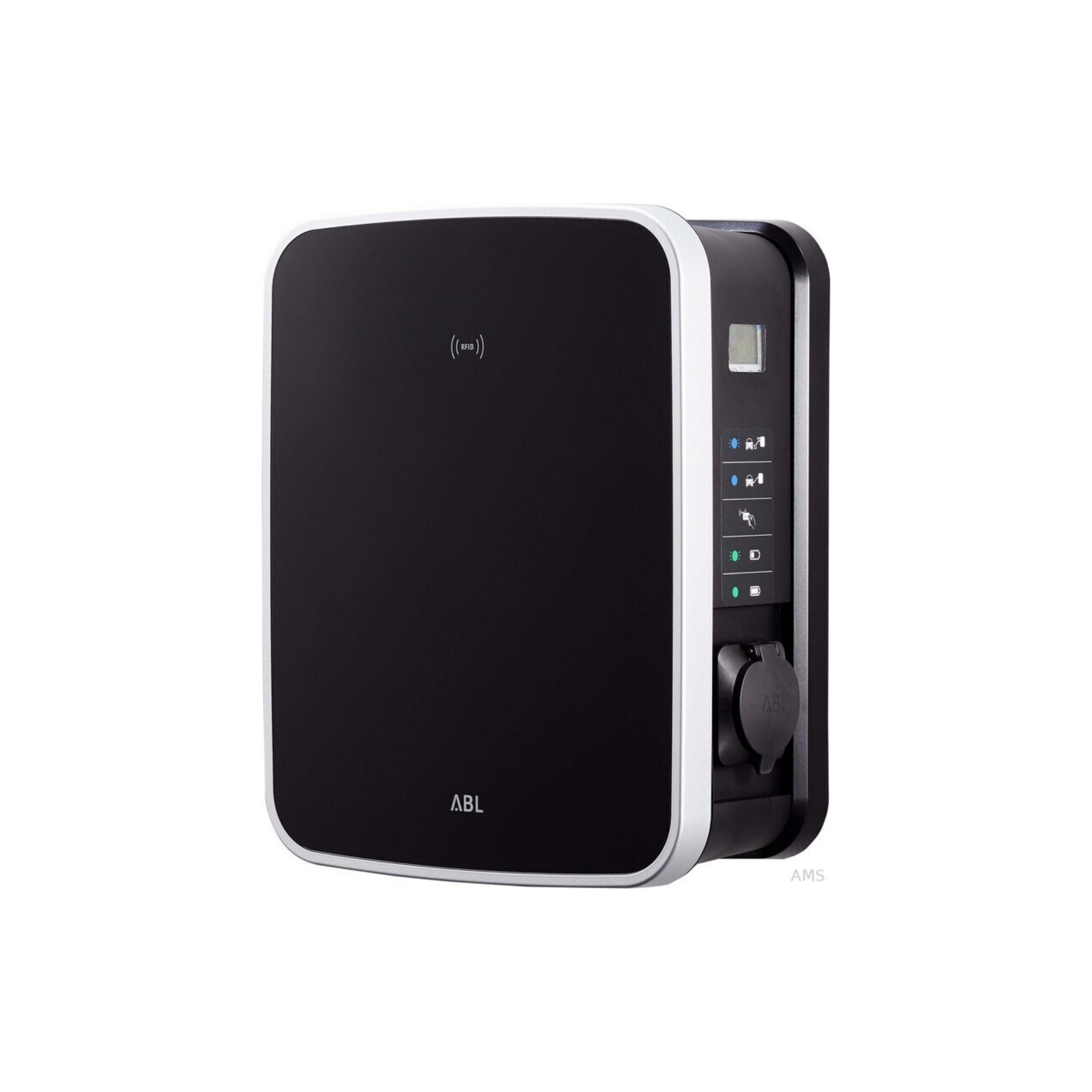

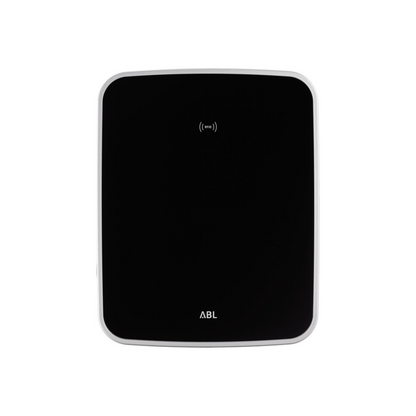

Die ABL eMH3 3W4401N ist eine leistungsstarke Twin Slave Wallbox für professionelle ABL eMH3 Installationen. Mit zwei integrierten Typ-2 Steckdosen und einer maximalen Ladeleistung von bis zu 2×22 kW eignet sie sich ideal für Standorte, an denen zwei Fahrzeuge gleichzeitig schnell und zuverlässig geladen werden sollen. Laut Installationsanleitung gehört das Modell zur Slave Twin Baureihe und kommuniziert über eine Master-Wallbox.
Die Wallbox ist für den Einsatz in gewerblichen und halböffentlichen Ladeumgebungen konzipiert. Sie verfügt über einen MID-konformen Energiezähler, einen RCCB Typ A, eine DC-Fehlerstromerkennung sowie RFID für die Zugangskontrolle. Die Steuerung und Parametrisierung erfolgt über die interne RS485-Schnittstelle im Bus-System.
Dank robuster Bauweise mit Schutzart IP54, Stoßfestigkeit IK08 und einem temperaturbeständigen Gehäuse ist die ABL eMH3 3W4401N sowohl für Innen- als auch für geschützte Außenbereiche geeignet. Als Slave-Wallbox ist sie die ideale Ergänzung zu einer Master-Wallbox innerhalb eines größeren Ladeverbunds.
Allgemeine Eigenschaften
- Hersteller: ABL
- Modell: eMH3 Slave Twin
- Herstellernummer: 3W4401N
- Farbe: Schwarz / Silber
Elektrische Eigenschaften
- Anzahl Phasen: Dreiphasig
- Nennspannung: 230 / 400 V
- Nennstrom: 2×32 A
- Nennfrequenz: 50 Hz
- Max. Ladeleistung: 2×22 kW
- Max. Ladeleistung pro Ladepunkt: 22 kW
Absicherung & Messung
- FI-Schutzschalter: RCCB Typ A, 30 mA
- DC-Fehlerstromerkennung: DC-RCM, IΔn d.c. ≥ 6 mA
- Energiezähler: MID-konform
- Lastschalter: Schütz, 4-polig
- Welding Detection: Auslösen des RCCB bei Verschweißen eines Schützkontakts
Ladetechnik
- Anwendungsbereich: Flotte Laden / Gewerblich, Dienstwagen Laden
- Ladeanschluss: 2× Typ-2 Steckdose
- Anzahl Ladepunkte: 2
- Kommunikation Fahrzeug: IEC 61851-1
Konnektivität & Backend
- Autorisierung: RFID
- Konnektivität: RS485
- Backendanbindung: über Master-Wallbox
- Steuerung / Parametrisierung: interne RS485-Schnittstelle, Bus-System
Gehäuse & Montage
- Bauart: Wandgehäuse
- Material: Kunststoff
- Schutzart: IP54
- Stoßfestigkeit: IK08
- Abmessungen: 492 × 400 × 192 mm
- Gewicht: ca. 13,5 kg
Arbeitsbedingungen
- Betriebstemperatur: -30 bis 50 °C
- Lagertemperatur: -30 bis 85 °C
- Relative Luftfeuchtigkeit: 5 bis 95 % (nicht kondensierend)
- Schutzklasse: I
- Überspannungskategorie: III
