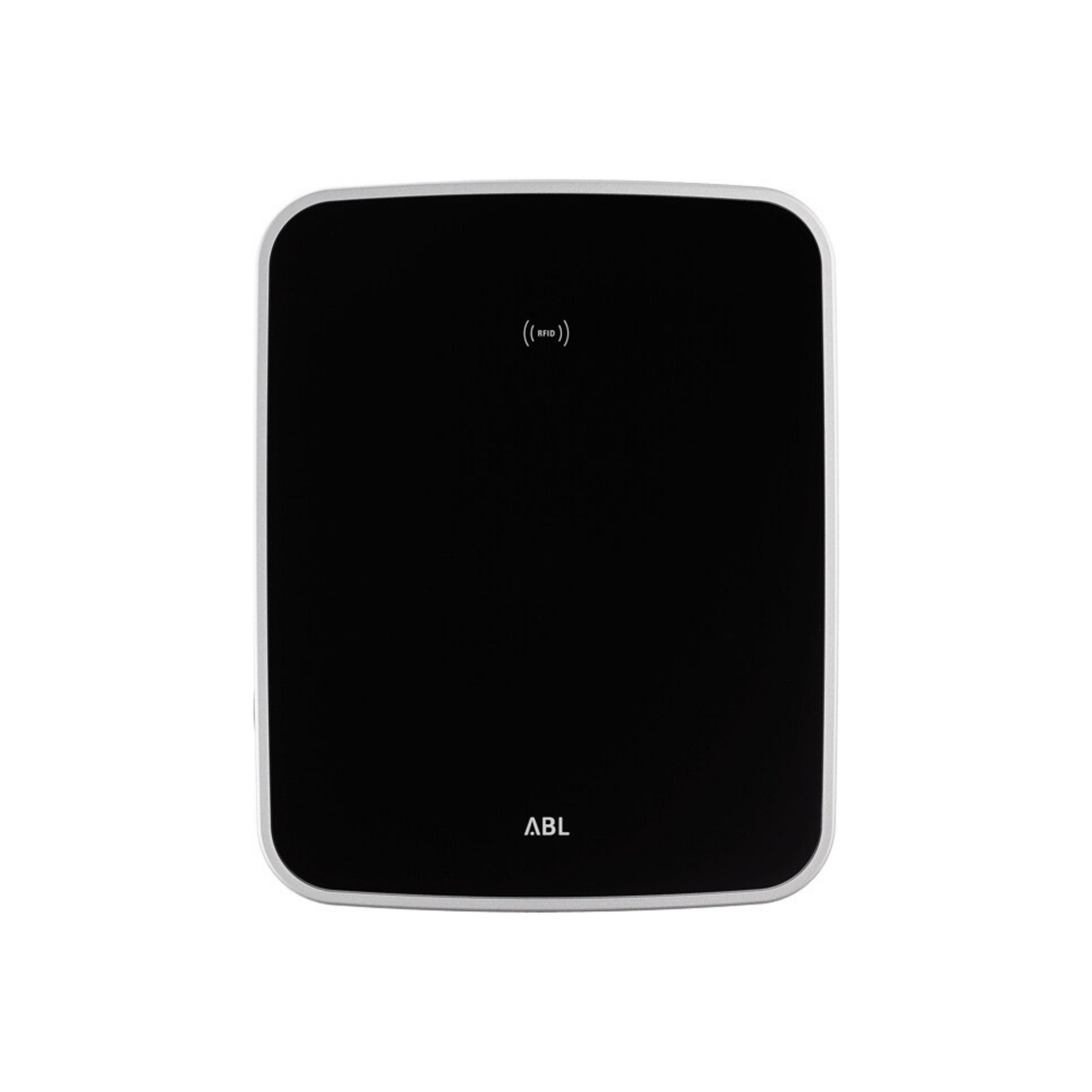

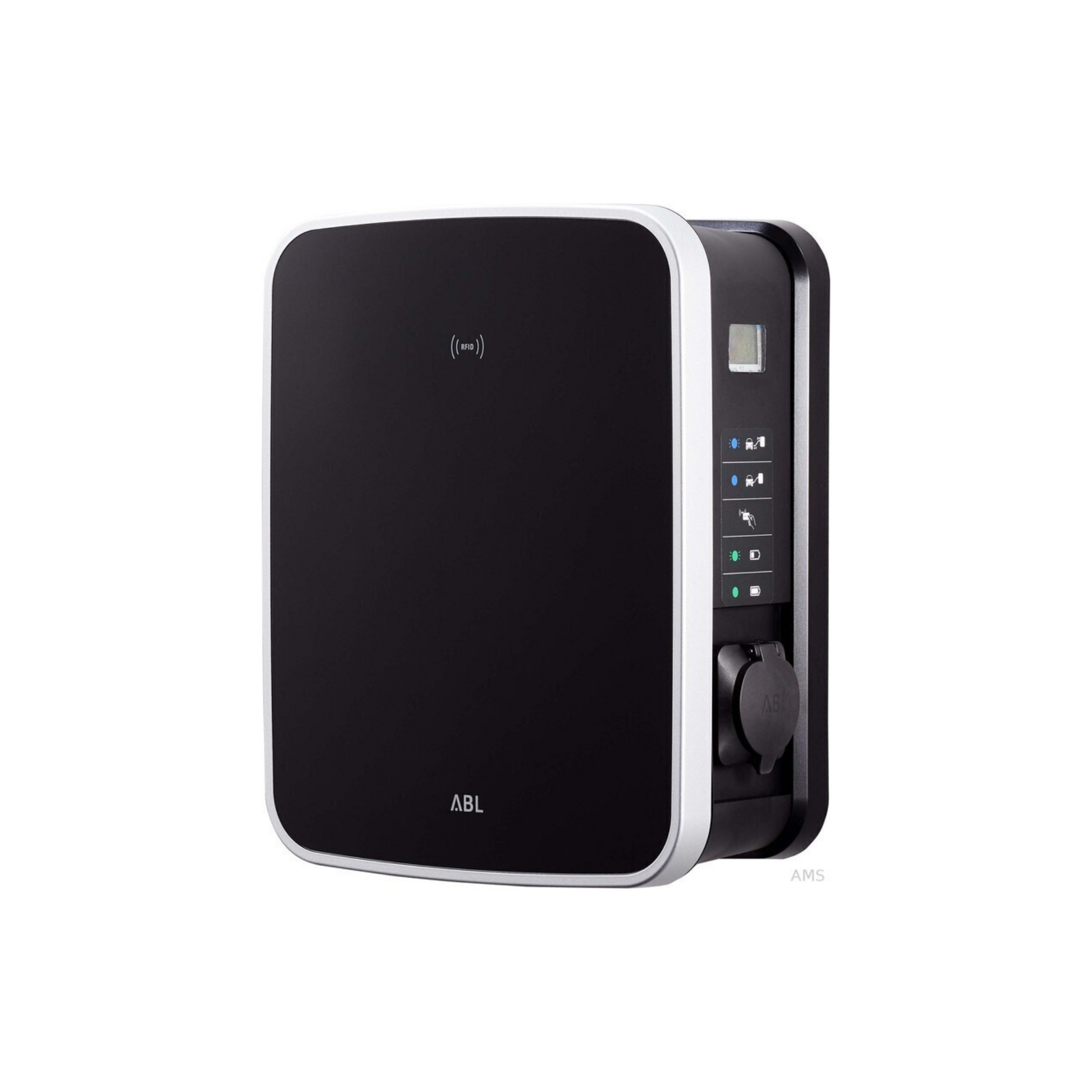

Die ABL eMH3 3W2250 ist eine eichrechtskonforme Single Extender+ Wallbox mit einem Ladepunkt und Typ-2 Steckdose. Sie wurde für professionelle Ladeinfrastrukturen im halböffentlichen und gewerblichen Bereich entwickelt und eignet sich ideal als Erweiterung bestehender eMH3 Systeme. Die maximale Ladeleistung beträgt bis zu 22 kW.
Als Extender+ Wallbox kommuniziert dieses Modell über RS485 mit einer Controller-Wallbox. Alternativ kann die Wallbox laut Datenblatt per Software auch für den Stand-alone-Betrieb eingerichtet werden. Die Backend-Kommunikation erfolgt im Systemverbund über die Controller-Wallbox.
Die Wallbox verfügt über einen MID-konformen Energiezähler, ein Logging Gateway für eichrechtskonforme Anwendungen, integrierten FI Typ A sowie eine elektronische DC-Fehlerstromerkennung. Damit ist sie anschlussfertig vorbereitet und sofort betriebsbereit.
Dank robuster Bauweise, Schutzart IP54 und Stoßfestigkeit IK08 ist die ABL eMH3 3W2250 für den dauerhaften Einsatz im Innen- und Außenbereich geeignet. Optionales Zubehör wie Stele, Wetterschutzdach, Kabelhalterung oder RFID-Karten ist verfügbar.
Allgemeine Eigenschaften
- Hersteller: ABL
- Modell: eMH3 Single Extender+
- Herstellernummer: 3W2250
- EAN: 4011721176345
- Farbe: Schwarz / Silber
Elektrische Eigenschaften
- Anzahl Phasen: Dreiphasig
- Nennspannung: 230 / 400 V
- Nennstrom: 32 A
- Nennfrequenz: 50 Hz
- Max. Ladeleistung: 22 kW
- Max. Ladeleistung pro Ladepunkt: 22 kW
Absicherung & Messung
- FI-Schutzschalter: Typ A, 30 mA
- DC-Fehlerstromerkennung: elektronisch, ≥ 6 mA
- Energiezähler: MID-konform
- Eichrechtmodul: Logging Gateway (LGW)
- Überstromschutz: integriert in Firmware
- Temperaturüberwachung: intern, Reduktion des Ladestroms bzw. Abschaltung
- Welding Detection: keine Ladung bei Verschweißung des Schützes möglich
Ladetechnik
- Anwendungsbereich: Flotte Laden / Gewerblich, Dienstwagen Laden
- Ladeanschluss: Typ-2 Steckdose
- Anzahl Ladepunkte: 1
- Kommunikation Fahrzeug: IEC 61851-1, Mode 3
Konnektivität & Backend
- Autorisierung: RFID
- Konnektivität: RS485
- Backendanbindung: über Controller-Wallbox
- Kommunikation Controller / Extender: RS485
- Anzeige: LED
Gehäuse & Montage
- Bauart: Wandgehäuse
- Befestigung: Wandbefestigung über Montageplatte und Montage-Set
- Material: Kunststoff
- Schutzart: IP54
- Stoßfestigkeit: IK08
- Abmessungen: 492 × 394 × 192 mm
- Gewicht: ca. 10 kg
Arbeitsbedingungen
- Betriebstemperatur: -25 bis 40 °C
- Lagertemperatur: -30 bis 85 °C
- Relative Luftfeuchtigkeit: 5 bis 95 %, nicht kondensierend
- Schutzklasse: I
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
- Maximale Aufbauhöhe: ≤ 2.000 m NHN
