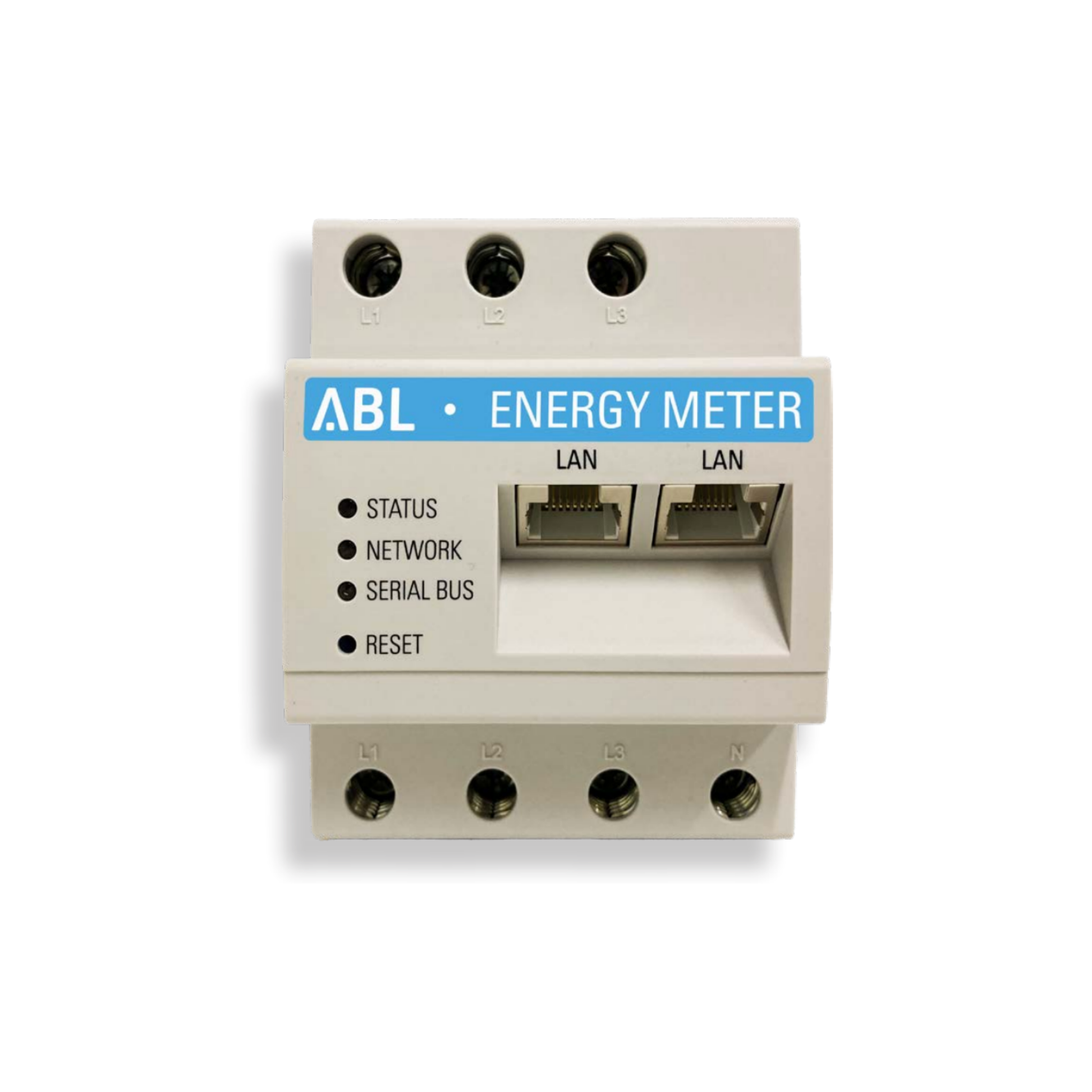

Der ABL Energy Meter 100000193 ist ein externer Energiezähler für dynamisches Lastmanagement mit kompatiblen ABL eM4 Wallboxen. Er eignet sich für die Controller-Varianten der ABL eM4 Single und eM4 Twin und ermöglicht eine intelligente Verteilung der verfügbaren Ladeleistung.
Das Energy Meter misst die aktuelle Gebäudelast und hilft dabei, den vorhandenen Netzanschluss optimal zu nutzen. So kann der Ladestrom dynamisch angepasst werden, um den Hausanschluss zuverlässig vor Überlastung zu schützen. Besonders sinnvoll ist das Gerät bei Gruppeninstallationen mit mehreren Ladepunkten.
Bei Direktmessung kann das ABL Energy Meter Ströme bis 63 A erfassen. In Verbindung mit externen Stromwandlern sind Messungen bis 1.000 A möglich. Dadurch eignet es sich sowohl für kleinere Installationen als auch für größere Ladeinfrastrukturen.
Die Inbetriebnahme erfolgt komfortabel über die ABL Configuration App oder die ABL Benutzeroberfläche. Nutzer können darüber sowohl den aktuellen Ladestrom als auch die Gebäudelast überwachen.
Das Gerät ist als kompaktes Hutschienenmodul ausgeführt und wird im Schaltschrank montiert. Mit 2 x LAN und 2 x RS485 bietet es flexible Schnittstellen für die Einbindung in moderne Lade- und Energiemanagementsysteme.
𝗔𝗹𝗹𝗴𝗲𝗺𝗲𝗶𝗻𝗲 𝗘𝗶𝗴𝗲𝗻𝘀𝗰𝗵𝗮𝗳𝘁𝗲𝗻
Hersteller: ABL
Modell: ABL Energy Meter
Produktnummer: 100000193
EAN: 4011721191362
Produkttyp: externer Energiezähler / Zubehör für dynamisches Lastmanagement
Kompatibilität: ABL Wallboxen eM4 Twin und eM4 Single
Einsatzbereich: dynamisches Lastmanagement, Gruppeninstallation, Gebäudelastmessung
Statistische Warennummer: 90328900
Verpackungseinheit: 1 Stück
𝗙𝘂𝗻𝗸𝘁𝗶𝗼𝗻 & 𝗔𝗻𝘄𝗲𝗻𝗱𝘂𝗻𝗴
Funktion: externer Zähler für dynamisches Lastmanagement
Direktmessung: bis 63 A
Messung mit externen Stromwandlern: bis 1.000 A möglich
Anwendung: optimale Nutzung des verfügbaren Netzanschlusses
Überlastschutz: Schutz des Hausanschlusses vor Überlast
Gruppeninstallation: intelligente Verteilung der Ladeleistung in Gruppeninstallationen
Inbetriebnahme: über ABL Configuration App oder ABL Benutzeroberfläche
Überwachung: aktueller Ladestrom und Gebäudelast über App oder Benutzeroberfläche
𝗡𝗲𝘁𝘇𝘀𝘁𝗿𝗼𝗺𝘃𝗲𝗿𝘀𝗼𝗿𝗴𝘂𝗻𝗴
Anschlussquerschnitt nach DIN 60204: 10 bis 25 mm²
Mechanischer Anschlussquerschnitt: 1,5 bis 25 mm²
Anzugsdrehmoment Schraubklemmen: 2,0 Nm
Anlaufstrom: < 25 mA
Versorgungsspannung: 110 V AC ± 10 % oder 230 V AC ± 10 %
Frequenz: 50 / 60 Hz ± 5 %
Eigenverbrauch: max. 5 W
𝗠𝗲𝘀𝘀𝘁𝗿𝗼𝗺𝗸𝗿𝗲𝗶𝘀
Messkategorie: III
Grenzstrom IN je Phase: 63 A
Bemessungsspannung: max. 230 / 400 V AC
Frequenz: 50 / 60 Hz ± 5 %
𝗠𝗲𝘀𝘀𝘄𝗲𝗿𝘁𝗲 & 𝗚𝗲𝗻𝗮𝘂𝗶𝗴𝗸𝗲𝗶𝘁
Spannung: ± 0,5 %
Strom: ± 0,5 %
Wirkleistung: ± 1,0 %
Scheinleistung: ± 1,0 %
Blindleistung: ± 1,0 %
Leistungsfaktor: ± 1,0 %
Wirkenergie: Klasse 1
Blindenergie: Klasse 1
Hinweis: Bei Einsatz externer Stromwandler ist deren jeweilige Messgenauigkeit zu berücksichtigen.
𝗦𝗰𝗵𝗻𝗶𝘁𝘁𝘀𝘁𝗲𝗹𝗹𝗲𝗻
LAN: 2 x LAN, 10 / 100 Mbit
RS485: 2 x RS485, Halbduplex, max. 115200 Baud
𝗔𝗿𝗯𝗲𝗶𝘁𝘀𝗯𝗲𝗱𝗶𝗻𝗴𝘂𝗻𝗴𝗲𝗻
Umgebungstemperatur Betrieb: -25 °C bis +45 °C
Umgebungstemperatur Transport / Lagerung: -25 °C bis +70 °C
Relative Luftfeuchtigkeit: bis 75 % im Jahresdurchschnitt, nicht kondensierend
Schutzklasse: II
Schutzart: IP2X
Maximale Aufbauhöhe: ≤ 2.000 m über NN
𝗚𝗲𝗵ä𝘂𝘀𝗲 & 𝗔𝗯𝗺𝗲𝘀𝘀𝘂𝗻𝗴𝗲𝗻

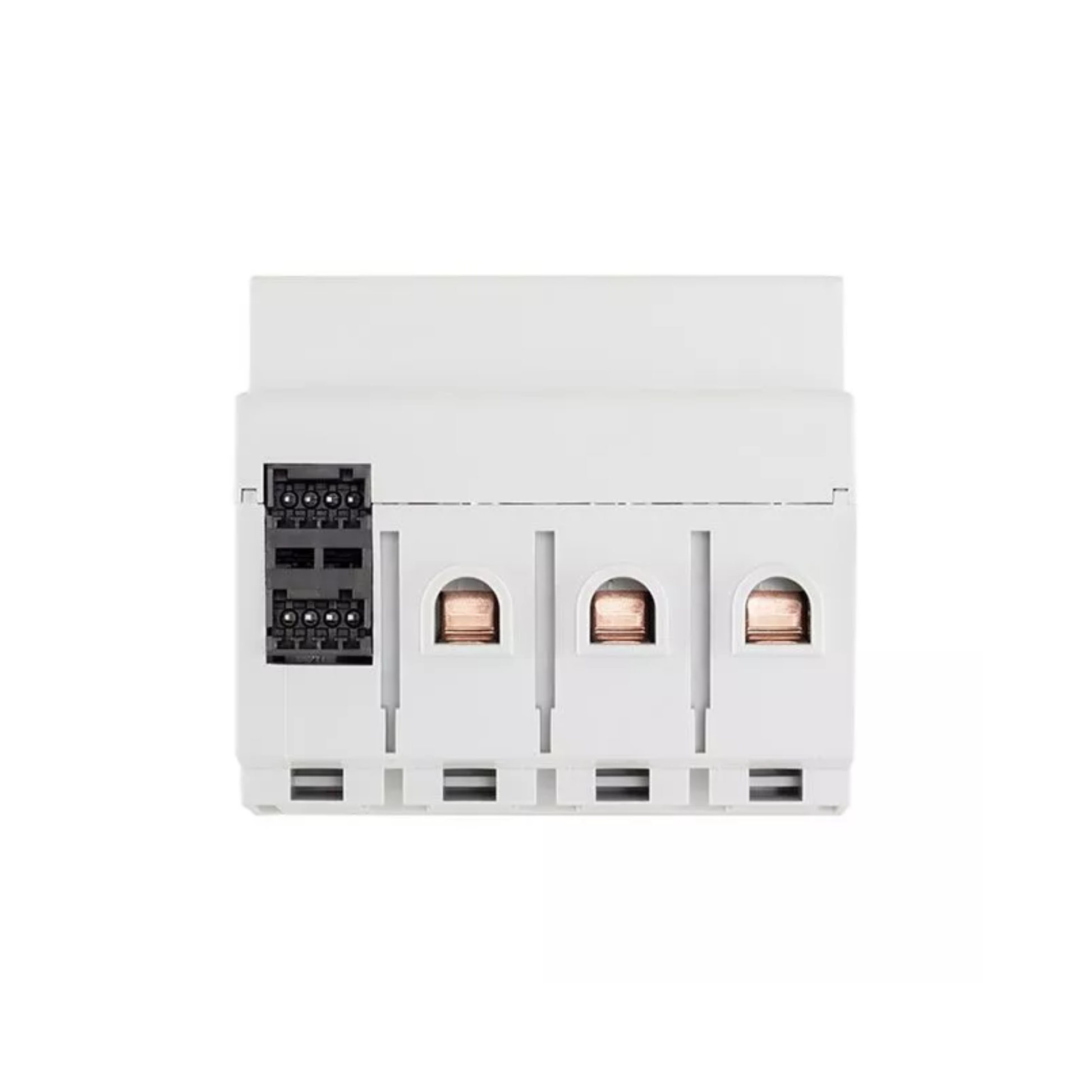

Bauart: Hutschienenmodul
Befestigungsart: Hutschiene TH35
Material Gehäuse: glasfaserverstärktes Polyamid
Gehäusefarbe: Grau
Abmessungen netto (H x B x T): 88 x 70 x 65 mm
Abmessungen brutto (H x B x T): 89 x 162 x 122 mm
Gewicht netto: ca. 0,3 kg
Gewicht brutto: ca. 0,4 kg
𝗟𝗶𝗲𝗳𝗲𝗿𝘂𝗺𝗳𝗮𝗻𝗴
Energy Meter
Kurzanleitung
3 Warnhinweisaufkleber
