ABL externer Zähler für dynamisches Lastmanagement – 300A / 600A

Name: ABL externer Zähler für dynamisches Lastmanagement – 300A / 600A
Brand: ABL
SKU: METERS
Price: 749.0 EUR
Availability: InStock

€749,00 EUR

inkl. MwSt. Kostenloser Versand

Messbereich 300A / METERS 600A / METERL

Produktvarianten

Sofort verfügbar

Lieferzeit: 1–3 Werktage

Anzahl

Als Ergänzung empfehlen wir:

ABL eMS CT EMSCT – Kabelumbaustromwandler für eMS home, 3 Stück, bis 300A €249,00 ABL eMS home Energiemanager EMSHOME – PV-Überschussladen & Lastmanagement für eMH1

ABL eMS home Energiemanager EMSHOME – PV-Überschussladen & Lastmanagement für eMH1 €349,00€509,00

Produktdetails

externer Energiezähler für dynamisches Lastmanagement
für ABL eMH2 / eMH3 Wallboxen
kompatibel mit ABL eMC2 / eMC3 Ladesäulen
kompatibel mit externer Steuerzentrale 1V0001 / 1V0002
Varianten für bis 300A oder bis 600A
misst Gebäudelast über 3 Kabelumbaustromwandler
effiziente Verteilung des verfügbaren Ladestroms
geeignet für Gruppeninstallationen mit bis zu 16 Ladepunkten
ideal für Mehrfamilienhäuser, Gewerbe, Fuhrparks und halböffentliche Ladeinfrastruktur

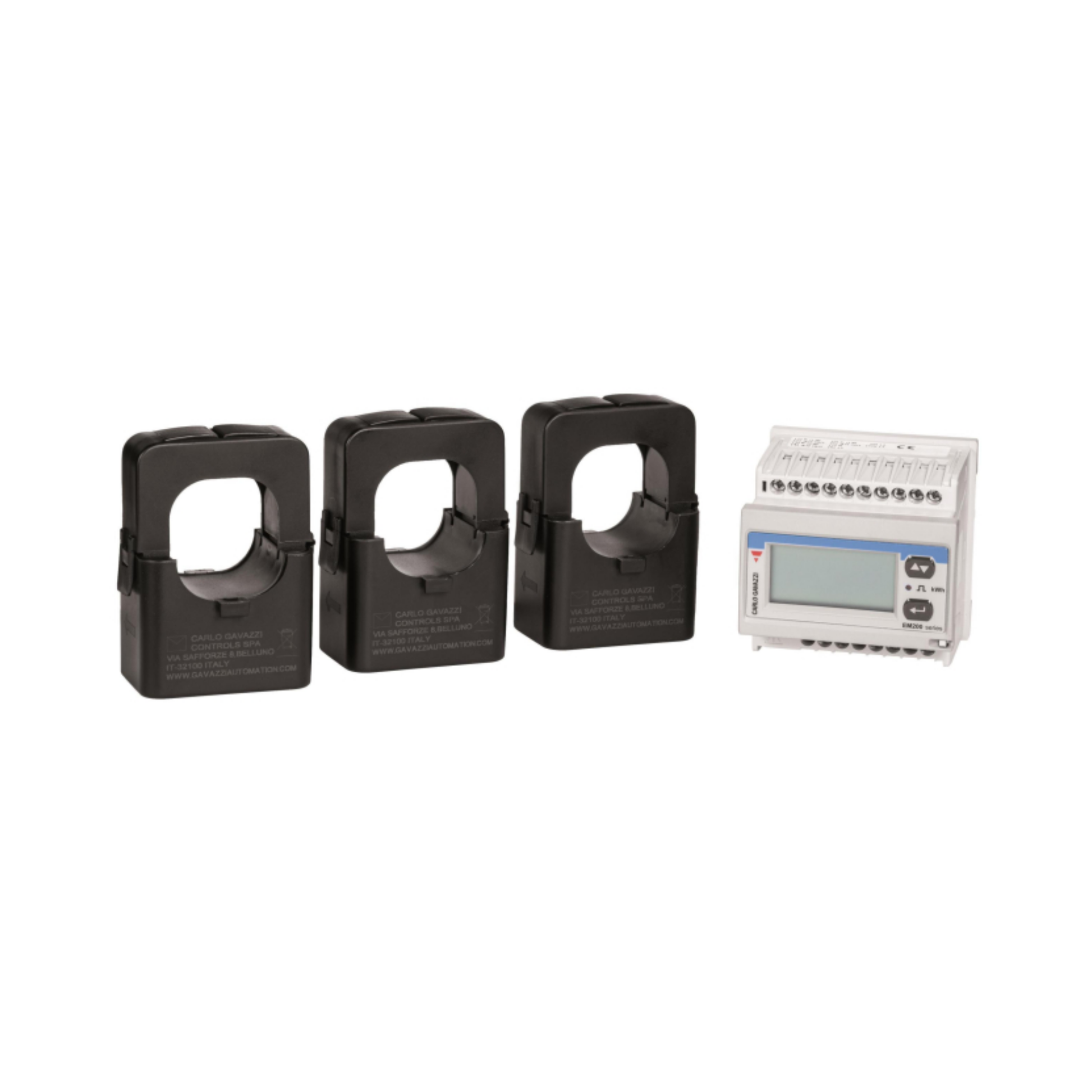

Lieferumfang jeweils inkl. Energiezähler + 3 Stromwandler + Downloadhinweis

Alle Produktdetails anzeigen

Vollständige Details anzeigen

Beschreibung

Der ABL externe Zähler METERS / METERL ist ein Zubehör für das dynamische Lastmanagement von ABL Ladeinfrastruktur. Er eignet sich für ABL eMH2 / eMH3 Controller-Wallboxen, ABL eMC2 / eMC3 Controller-Ladesäulen sowie externe Steuerzentralen 1V0001 / 1V0002, wenn diese in Gruppeninstallationen eingesetzt werden.

Über die drei mitgelieferten Kabelumbaustromwandler wird die Gebäudelast gemessen. Dadurch kann der verfügbare Ladestrom dynamisch und effizient auf bis zu 16 Ladepunkte verteilt werden. Das sorgt dafür, dass Elektrofahrzeuge mit dem maximal verfügbaren Ladestrom laden können, ohne die vorhandene Anschlussleistung zu überlasten.

Das Variantenlisting umfasst zwei Ausführungen: METERS bis 300A und METERL bis 600A. Die 300A-Variante nutzt Kabelumbaustromwandler mit 300 / 5 A, 0,5 m Kabellänge und 24 mm Kabeldurchmesser. Die 600A-Variante nutzt größere Stromwandler mit 600 / 5 A, 1 m Kabellänge und 36 mm Kabeldurchmesser.

Die technischen Tabellen auf Seite 2 der Datenblätter zeigen außerdem, dass beide Varianten denselben Energiezähler mit 72 x 72 x 65 mm, Montage für Tafel und DIN-Schiene sowie Schutzart IP40 / IP20 verwenden.

Technische Daten

Allgemeine Eigenschaften

Hersteller: ABL
Modell: METERS / METERL
Produkttyp: Externer Zähler für dynamisches Lastmanagement
Varianten: 300A oder 600A
Statistische Warennummer: 90318080
Verpackungseinheit: 1 Stück
Verpackung (H x B x T): 265 x 205 x 120 mm

Funktion & Einsatzbereich

Funktion: dynamisches Lastmanagement für ABL Ladeinfrastruktur
Messbereich Variante 300A: bis 300 A
Messbereich Variante 600A: bis 600 A
Messung: Gebäudelast über drei Kabelumbaustromwandler
Ladepunkte: dynamische Verteilung des verfügbaren Ladestroms auf bis zu 16 Ladepunkte

Kompatibilität

Wallboxen: ABL eMH2 / eMH3
Ladesäulen: ABL eMC2 / eMC3
Externe Steuerzentrale: 1V0001 / 1V0002

Variantenübersicht

METERS 300A: EAN 4011721187907, Nettogewicht 0,8 kg, Bruttogewicht 1,2 kg
METERL 600A: EAN 4011721187891, Nettogewicht 1,1 kg, Bruttogewicht 1,6 kg

Kabelumbaustromwandler Variante 300A

Anzahl: 3 Stück
Strom primär / sekundär: 300 / 5 A
Schutzart: IP20
Umgebungstemperatur Betrieb: -20 bis 65 °C
Umgebungstemperatur Lagerung: -25 bis 80 °C
Abmessungen: 65,5 x 46 x 35 mm
Kabeldurchmesser: 24 mm
Kabellänge: 0,5 m
Frequenz: 50 / 60 Hz
Genauigkeit: Klasse 1 gemäß EN 61869-2
Bürde: 2,5 VA

Kabelumbaustromwandler Variante 600A

Anzahl: 3 Stück
Strom primär / sekundär: 600 / 5 A
Schutzart: IP20
Umgebungstemperatur Betrieb: -20 bis 50 °C
Umgebungstemperatur Lagerung: -25 bis 80 °C
Abmessungen: 84 x 57 x 39 mm
Kabeldurchmesser: 36 mm
Kabellänge: 1 m
Frequenz: 50 / 60 Hz
Genauigkeit: Klasse 1 gemäß EN 61869-2
Bürde: 10 VA

Energiezähler

Schutzart Front / Schraubklemmen: IP40 / IP20
Umgebungstemperatur Betrieb: -25 bis 55 °C
Umgebungstemperatur Lagerung: -30 bis 70 °C
Abmessungen Energiezähler: 72 x 72 x 65 mm
Montage: Tafel und DIN-Schiene
Überspannungskategorie: Klasse III
Anschlüsse: Schraubanschluss
Schraubenanzugsdrehmoment: 0,4 Nm bis 0,8 Nm

Normen & Zulassungen

EMV: gemäß EN 62052-11
Sicherheit: IEC 60664, IEC 61010-1, EN 60664, EN 61010-1, EN 62052-11
Messtechnik: EN 62053-21, EN 62053-23, EN 50470-3
Impulsausgang: DIN 43864, IEC 62053-31
Zulassungen: CE, cULus listed

Lieferumfang

Variante 300A: Energiezähler, 3 Kabelumbaustromwandler bis 300 A, Downloadhinweis
Variante 600A: Energiezähler, 3 Kabelumbaustromwandler bis 600 A, Downloadhinweis
