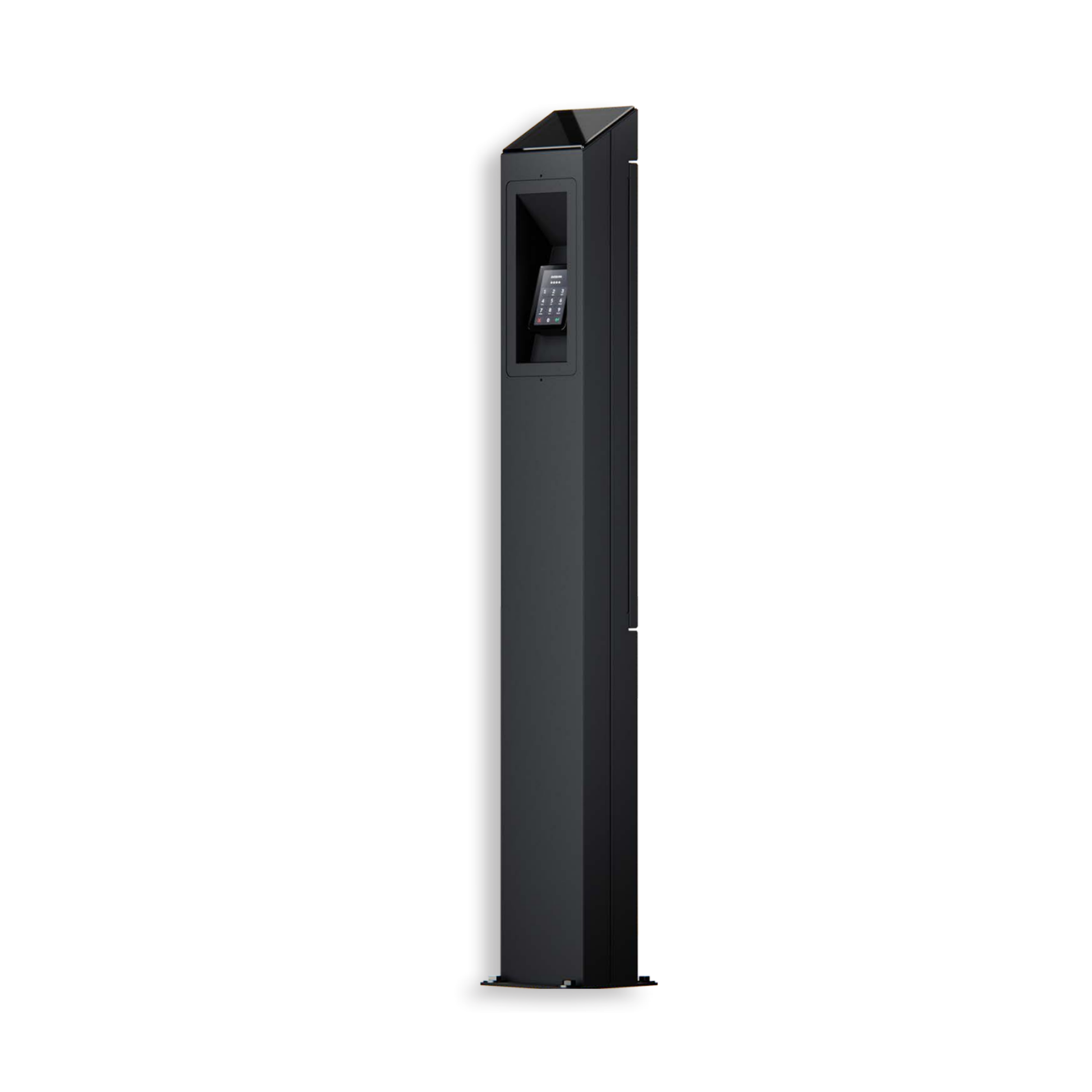

Das ABL Payment Terminal 100000511 ist eine Stele mit integriertem AFIR-konformem Bezahlterminal für öffentliche und halböffentliche Ladeinfrastruktur. Es eignet sich besonders für Ladeparks, Hotels, Gastronomie, öffentliche Parkhäuser und gewerbliche Standorte, an denen Ladevorgänge einfach und kontaktlos bezahlt werden sollen.
Das integrierte Payter Apollo Zahlungsterminal ermöglicht kontaktloses Bezahlen per Kreditkarte und modernen Zahlungsdiensten wie Apple Pay, Google Pay, Samsung Pay, MasterCard, VISA, American Express und weiteren Standards. Damit ist das Payment Terminal ideal für Standorte, an denen spontane Nutzer ohne vorherige Registrierung laden und bezahlen sollen.
Über die integrierte SIM-Karte, das Modem und die separate LTE-Mobilfunkantenne wird die Backend-Kommunikation zwischen Ladestation und Bezahlterminal ermöglicht. Die Einbindung erfolgt über eine Cloud-to-Cloud Backend-Verbindung. Laut Datenblatt ist das System mit allen OCPP-fähigen Ladestationen herstellerunabhängig kompatibel und kann mit unbegrenzt vielen Ladepunkten erweitert werden.
Das kompakte Metallgehäuse ist für den Außeneinsatz ausgelegt und verfügt über IP55, IK07 sowie Korrosionsschutzklasse C3. Eine rückseitige Wartungstür erleichtert Servicearbeiten. Intern stehen zusätzliche Hutschienen sowie eine C-Profilschiene für weitere Einbauten und Zugentlastung zur Verfügung.
Für einen stabilen Stand empfiehlt ABL die Montage auf dem optional erhältlichen POLE Slim Betonfundament 100000238. Im Lieferumfang enthalten sind das Payment Terminal, eine SIM-Trägerkarte, Sicherheitshinweise, die Anleitung für den Überspannungsableiter und ein Gehäuseschlüssel.
𝗔𝗹𝗹𝗴𝗲𝗺𝗲𝗶𝗻𝗲 𝗘𝗶𝗴𝗲𝗻𝘀𝗰𝗵𝗮𝗳𝘁𝗲𝗻
Hersteller: ABL / Wallbox
Modell: Payment Terminal
Produktnummer: 100000511
EAN: 4011721194394
Produkttyp: Stele mit integriertem AFIR-konformem Bezahlterminal
Einsatzbereich: öffentliches Laden, halböffentliches Laden, Ladeparks, Hotels, Gastronomie, Parkhäuser
Kompatibilität: alle OCPP-fähigen Ladestationen, herstellerunabhängig
Statistische Warennummer: 84719000
Verpackungseinheit: 1 Stück
Abmessungen Verpackungseinheit (H x B x T): 1.400 x 220 x 220 mm
Gewicht Verpackungseinheit: ca. 16,5 kg
𝗙𝘂𝗻𝗸𝘁𝗶𝗼𝗻 & 𝗔𝗻𝘄𝗲𝗻𝗱𝘂𝗻𝗴
Funktion: AFIR-konformes Bezahlterminal für Ladeparks
Bezahlart: kontaktloses Bezahlen von Ladevorgängen
Systemanbindung: Cloud-to-Cloud Backend-Verbindung
Backend-Kommunikation: Kommunikation zwischen Ladestation und Bezahlterminal über Backend
Erweiterbarkeit: unbegrenzt viele anschließbare Ladepunkte
Wartung: rückseitige Wartungstür für einfachen Service
Empfohlene Montage: auf optionalem POLE Slim Betonfundament 100000238
𝗦𝘁𝗿𝗼𝗺𝗮𝗻𝘀𝗰𝗵𝗹𝘂𝘀𝘀
Netzanschluss: Zuleitung bis max. 3 x 2,5 mm²
Nennspannung Zuleitung: 230 V
Nennstrom Zuleitung: 16 A
Nennfrequenz: 50 Hz
𝗘𝗶𝗻𝗯𝗮𝘂𝘁𝗲𝗻 & 𝗞𝗼𝗺𝗺𝘂𝗻𝗶𝗸𝗮𝘁𝗶𝗼𝗻
Kartenlesegerät: Payter Apollo, kontaktlos
Spannungsversorgung: 24 V Netzteil
Leitungsschutzschalter: 6 A, 2-polig, C-Charakteristik
Überspannungsschutz: Überspannungsableiter 2-polig
Kommunikation: integriertes Modem mit separater LTE-Mobilfunkantenne
Schnittstellen: LAN RJ45, USB-C
Montageschienen: 2 x Hutschienen 150 x 35 mm
C-Profilschiene: 1 x C-Profilschiene 120 x 35 mm zur Montage einer Zugentlastung
𝗕𝗲𝘇𝗮𝗵𝗹𝘀𝘆𝘀𝘁𝗲𝗺
Unterstützte Protokolle: EMVCo. L1 v3.0 zertifiziert, ISO14443 Typ A & B T=CL, Mifare Classic, Desfire, ISO18092 NFC
Unterstützte Zahlungsstandards: American Express, Apple Pay, Diners, Discover, Google Pay, Maestro, MasterCard, Samsung Pay, TROY, VISA
Bezahlfunktion: kontaktlose Zahlung direkt am Ladepunkt
𝗔𝗿𝗯𝗲𝗶𝘁𝘀𝗯𝗲𝗱𝗶𝗻𝗴𝘂𝗻𝗴𝗲𝗻
Umgebungstemperatur Betrieb: -30 °C bis +40 °C
Umgebungstemperatur Lagerung: -30 °C bis +85 °C
Relative Luftfeuchtigkeit: 5 bis 95 %, nicht kondensierend
Schutzklasse: I
Schutzart Gehäuse: IP55
Schlagfestigkeit: IK07
Korrosionsschutzklasse: C3
Maximale Aufbauhöhe: ≤ 2.000 m über NN
𝗚𝗲𝗵ä𝘂𝘀𝗲 & 𝗔𝗯𝗺𝗲𝘀𝘀𝘂𝗻𝗴𝗲𝗻
Bauart: Metallstele mit integrierter Bodenplatte, aufgesetzter Abdeckung aus PMMA und rückseitiger Wartungstür
Material: Edelstahlblech 1.4016
Oberfläche: pulverbeschichtet, Feinstruktur, seidenmatt
Farbe: RAL 9011
Verriegelung: Drehriegelverschluss Doppelbart mit 3 mm Dorn
Abmessungen Korpus (H x B x T): 1.342 x 180 x 120 mm
Abmessungen Bodenplatte (H x B x T): 5 x 200 x 200 mm
Gewicht netto: ca. 15,7 kg
𝗡𝗼𝗿𝗺𝗲𝗡 & 𝗥𝗶𝗰𝗵𝘁𝗹𝗶𝗻𝗶𝗲𝗻
2014/53/EU
2011/65/EU
AFIR-konform
𝗟𝗶𝗲𝗳𝗲𝗿𝘂𝗺𝗳𝗮𝗻𝗴
Payment Terminal
SIM-Trägerkarte
Sicherheitshinweise
Anleitung Überspannungsableiter
Gehäuseschlüssel
𝗢𝗽𝘁𝗶𝗼𝗻𝗮𝗹𝗲𝘀 𝗭𝘂𝗯𝗲𝗵ö𝗿
POLE Slim Betonfundament: 100000238
