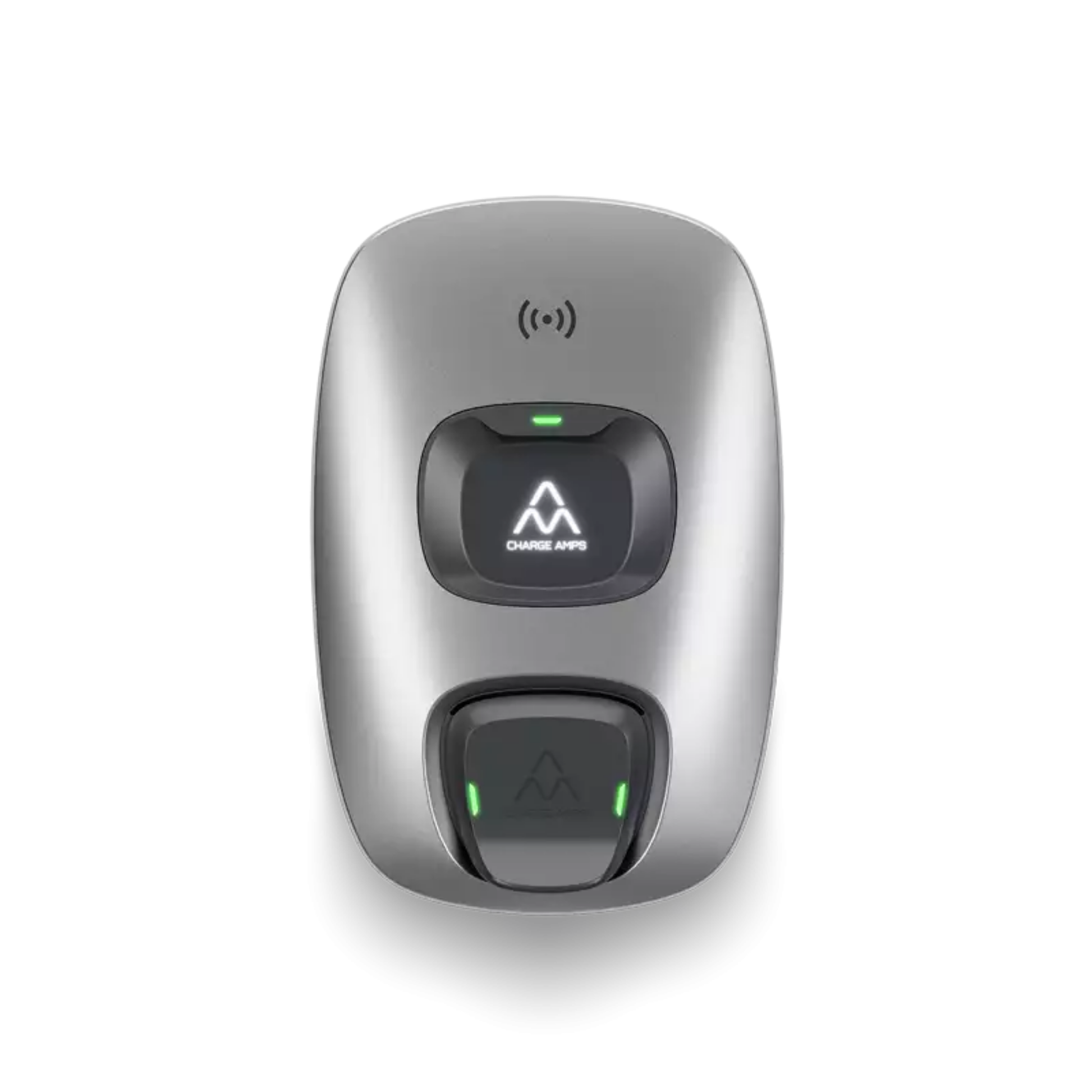

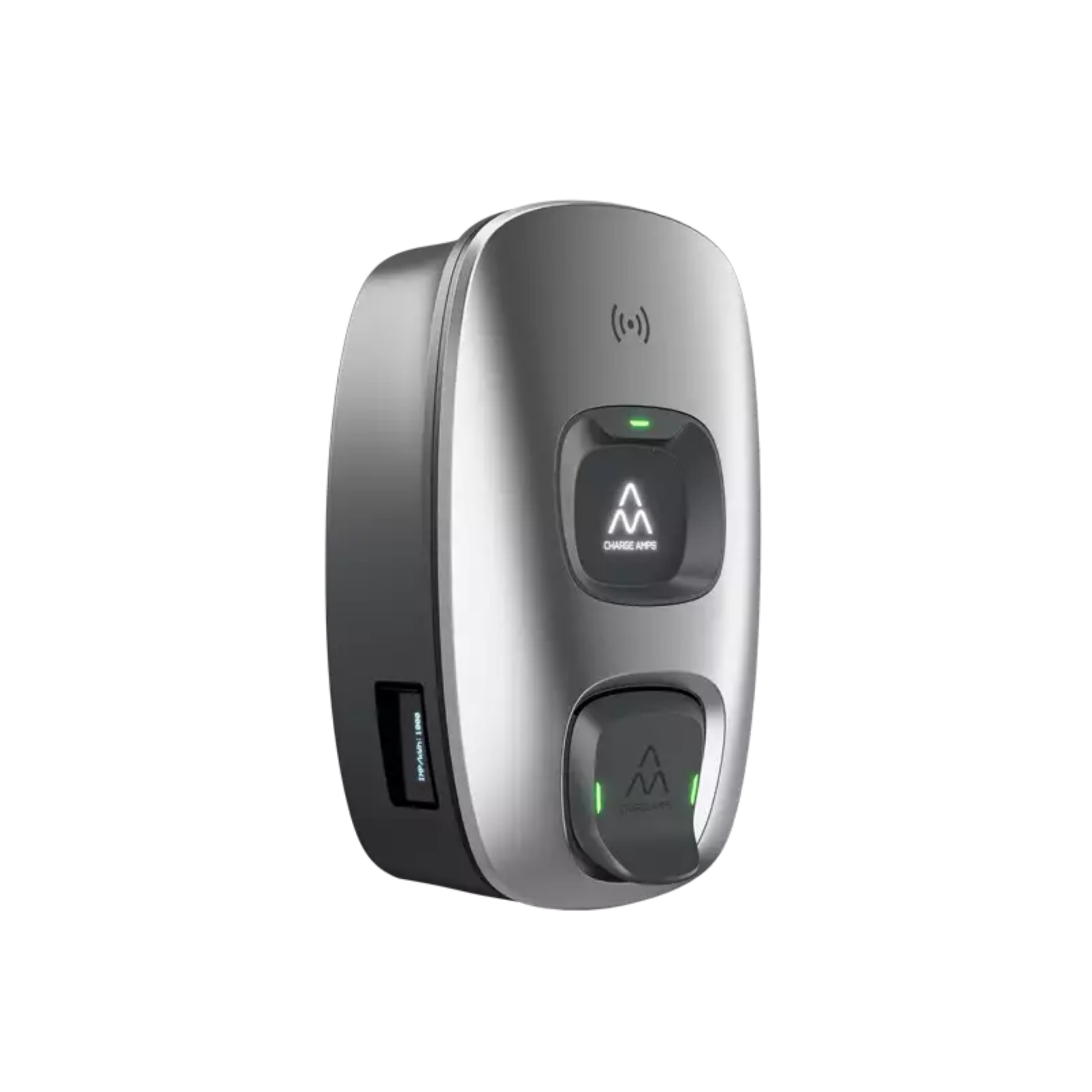

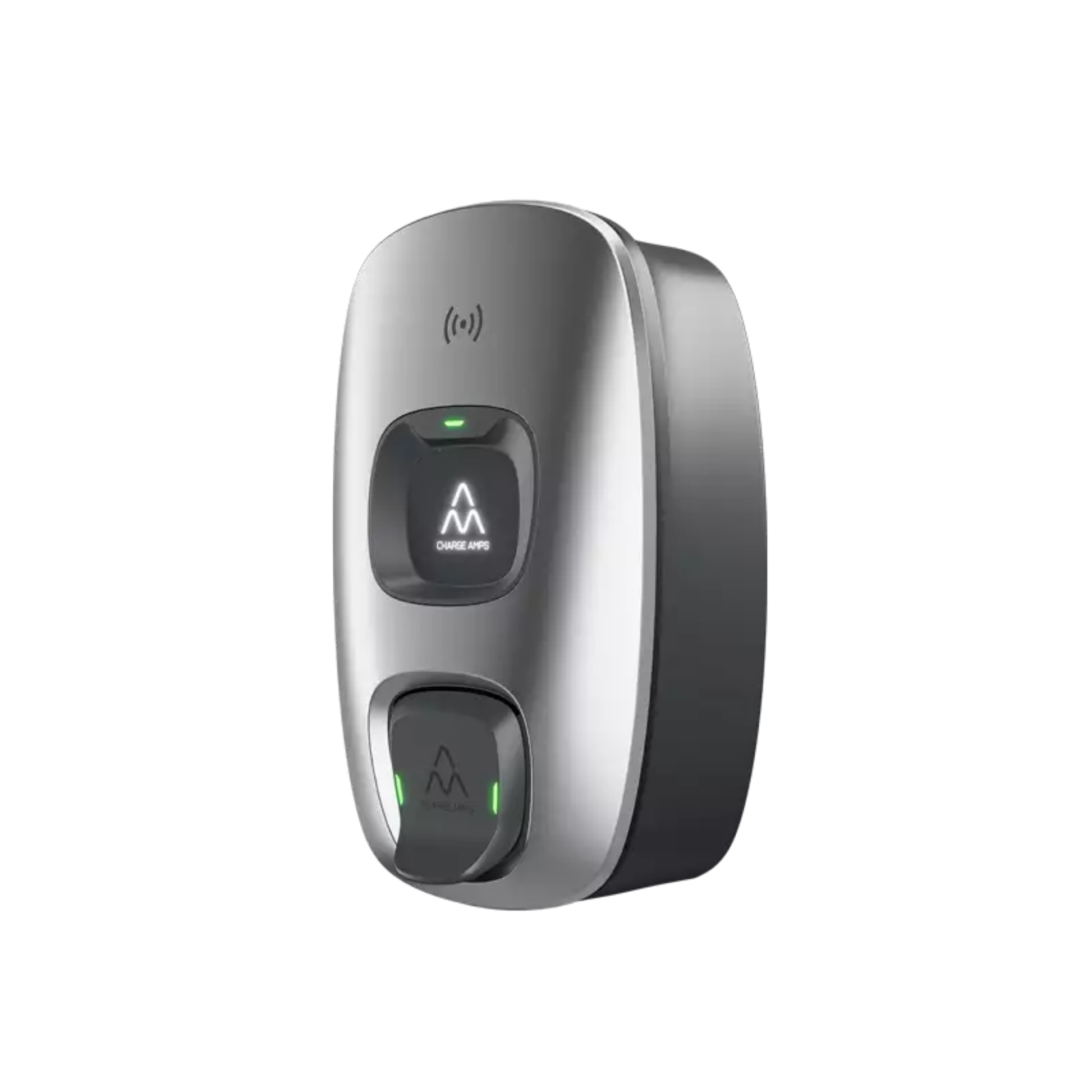

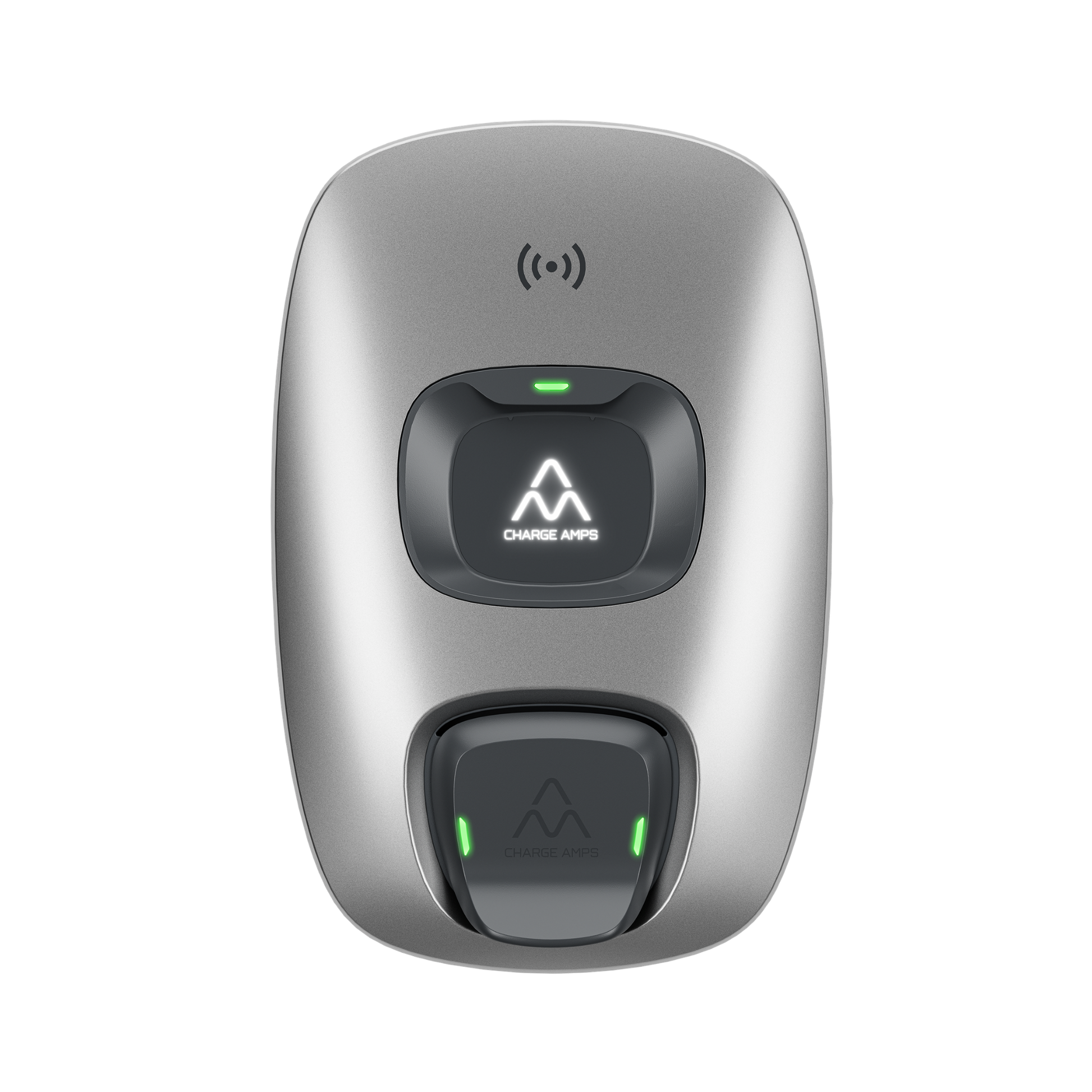

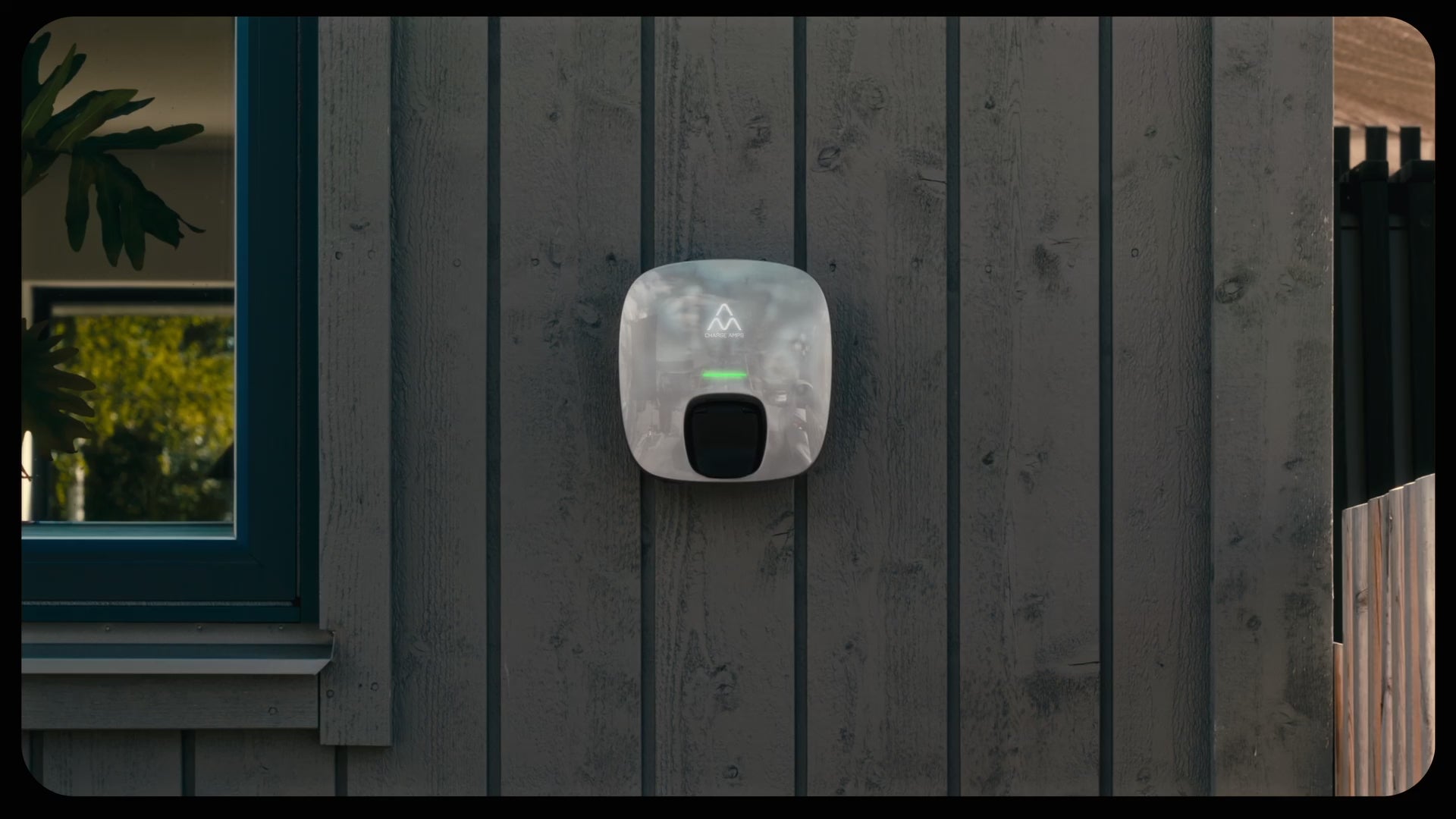

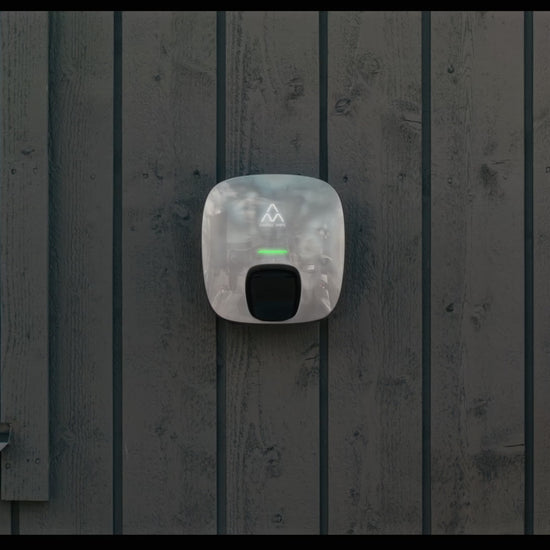

Die Charge Amps Dawn 130297 ist eine intelligente 22-kW-Wallbox mit Typ-2-Steckdose, MID-zertifiziertem Energiezähler, RFID, WLAN, 4G LTE-M, Bluetooth und OCPP 1.6J. Sie verbindet skandinavisches Design mit moderner Ladetechnologie und eignet sich sowohl für private Ladepunkte als auch für halböffentliche Installationen.
Mit bis zu 22 kW Ladeleistung und einer flexiblen Typ-2-Steckdose kann die Dawn mit einem passenden Ladekabel für nahezu alle gängigen Elektroautos und Plug-in-Hybride genutzt werden. Die Ladeleistung hängt dabei wie üblich von Fahrzeug, Installation, Außentemperatur, Ladezustand und möglichen Ladeplänen oder Lastausgleichsfunktionen ab.
Ein großer Vorteil der Charge Amps Dawn ist der integrierte MID-zertifizierte Energiezähler. Dieser misst 3-phasig Spannung, Strom und Leistung und zeigt die gesamte importierte Energie in kWh am Gerät an. Dadurch eignet sich die Wallbox sehr gut für Nutzer, die ihren Ladeverbrauch transparent dokumentieren möchten – zum Beispiel für Dienstwagen, Wohnanlagen oder gewerbliche Ladepunkte.
Die Nutzerfreigabe erfolgt bequem per RFID. Zusätzlich lässt sich die Wallbox über die Charge Amps App und Charge Amps Cloud steuern und verwalten. Dort können Ladevorgänge geplant, der aktuelle Ladestatus eingesehen sowie Berichte, Verlauf und Statistiken genutzt werden. Dank OCPP 1.6J kann die Dawn außerdem mit bevorzugten Cloud- und Backend-Diensten verbunden werden.
Für stabile Konnektivität stehen WLAN, 4G LTE-M mit integrierter SIM-Karte und Bluetooth zur Verfügung. Die Installationsanleitung nennt dabei die Priorisierung der Internetverbindungen in der Reihenfolge WLAN und LTE-M.

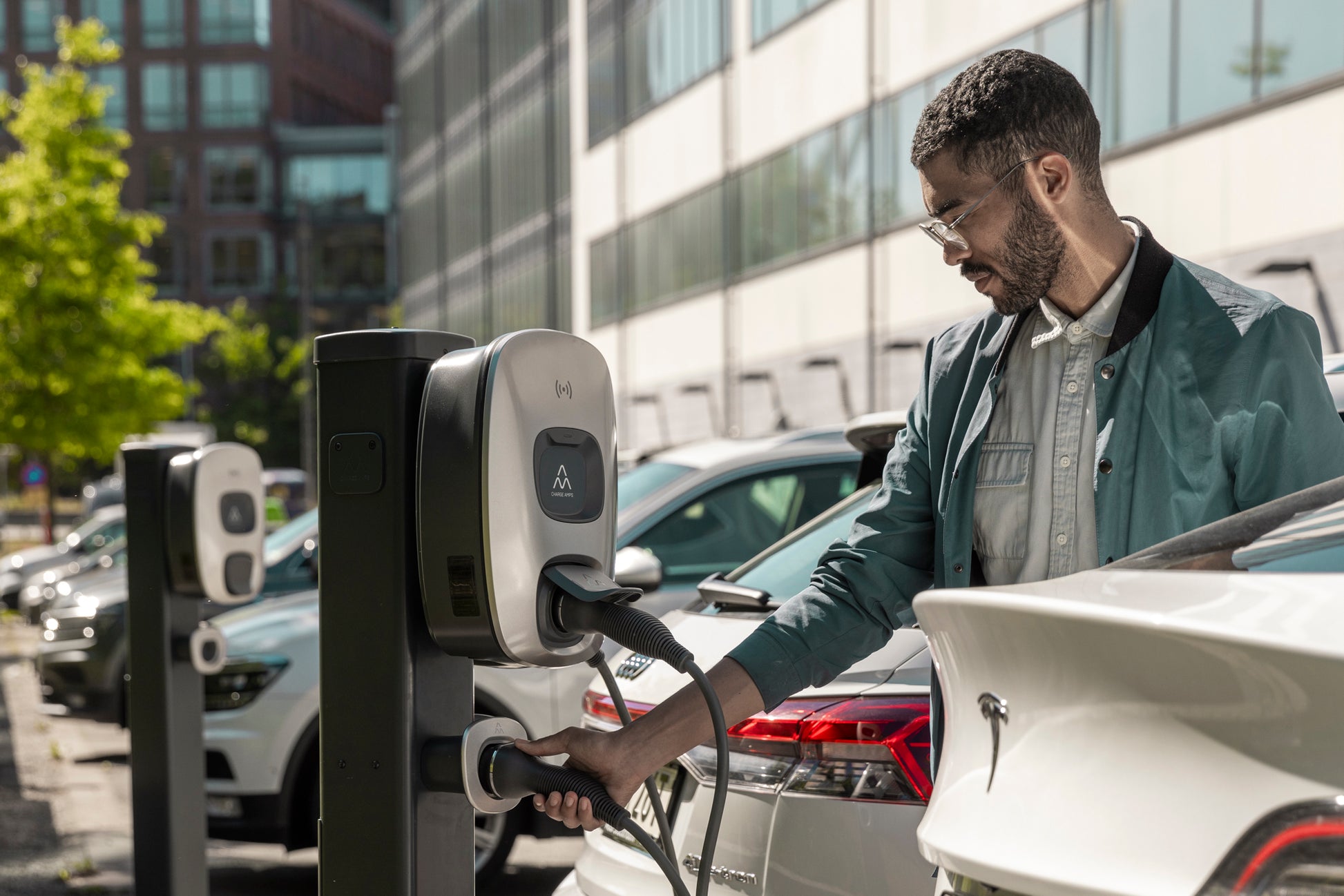

Besonders spannend ist die Dawn auch für halböffentliche Bereiche wie Wohnbaugenossenschaften, Büroparkplätze, Mehrparteienhäuser und kleinere Flottenstandorte. Mehrere Ladegeräte können per Daisy-Chain-Installation hintereinander geschaltet werden. In Verbindung mit Charge Amps Amp Guard ist dynamischer Lastausgleich möglich, wodurch die vorhandene Anschlussleistung intelligenter genutzt werden kann.
Sicherheitstechnisch ist die Charge Amps Dawn stark ausgestattet. Sie verfügt über einen integrierten Fehlerstromschutzschalter Typ B gemäß IEC 60947-2 mit AC 30 mA und DC 6 mA. Die Wallbox ist IP54-geschützt, IK10-schlagfest und für Temperaturen von -35 °C bis +45 °C ausgelegt.
Die Charge Amps Dawn wurde für eine langlebige Nutzung entwickelt. Over-the-Air-Updates halten die Wallbox aktuell, und laut Hersteller können neue Funktionen im Laufe der Zeit ergänzt werden. Für OCPP-Ladestationen von Charge Amps wird zudem die §14a-EnWG-Konformität angegeben.
𝗔𝗹𝗹𝗴𝗲𝗺𝗲𝗶𝗻𝗲 𝗘𝗶𝗴𝗲𝗻𝘀𝗰𝗵𝗮𝗳𝘁𝗲𝗻
Hersteller: Charge Amps
Modell: Charge Amps Dawn
Artikelnummer: 130297
EAN / GTIN: 7350084191174
Produkttyp: Wallbox / AC-Ladestation
Ausführung: 22-kW-Wallbox mit Typ-2-Steckdose
Design: schwedisches Industriedesign
Lademodus: Mode 3

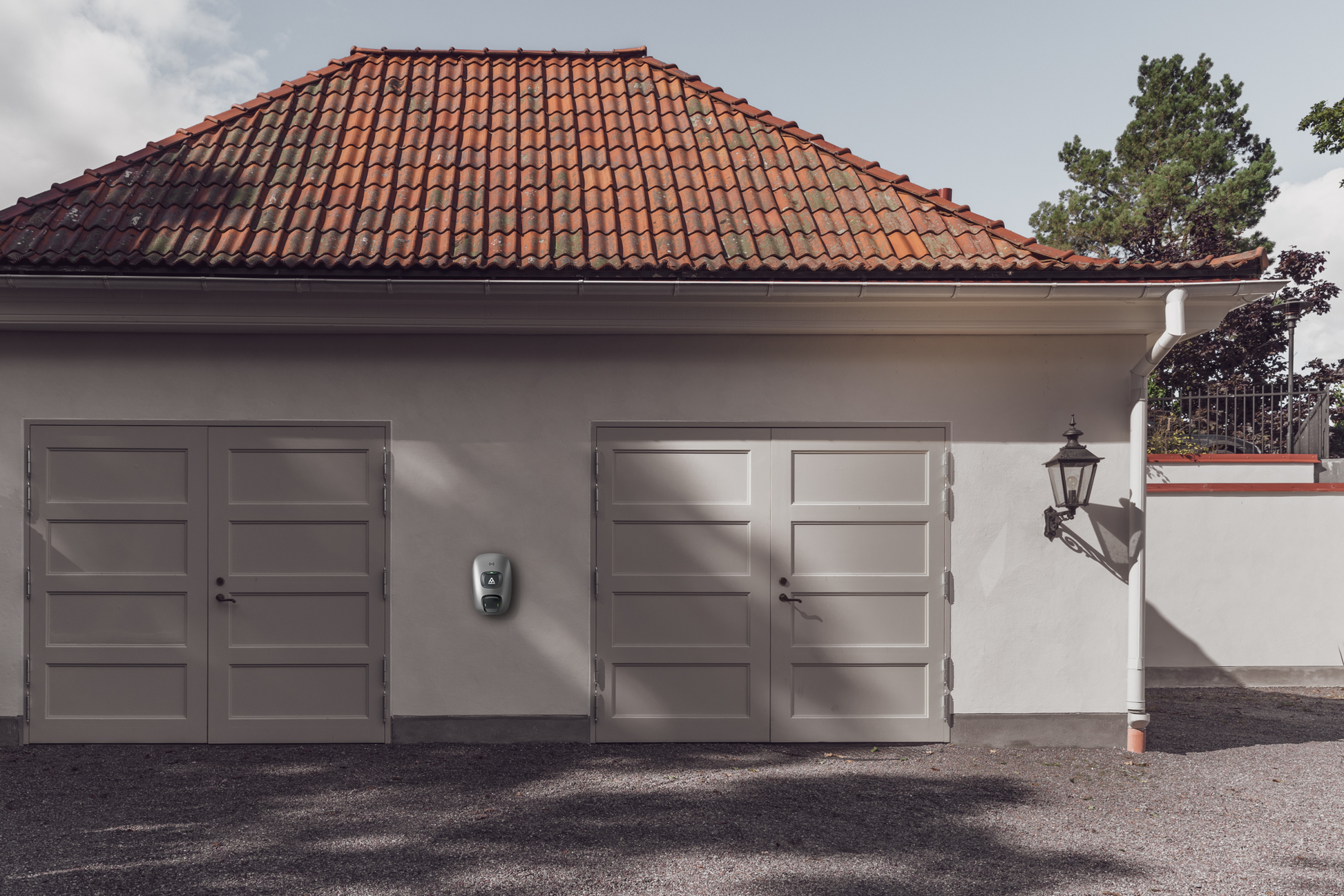

Montageart: Wandmontage, optional stationäre Installation mit Pole Mount
Einsatzbereich: Innen- und Außenbereich
Schutzklasse: Klasse I
Schutzart: IP54
Schlagfestigkeit: IK10
Betriebstemperatur: -35 °C bis +45 °C
Höhenlage: 0 bis 2.000 m
Abmessungen (B x T x H): 250 x 145 x 380 mm
Gewicht: ca. 3,5 kg
Gewährleistung laut Rechnung: 60 Monate
Ursprungsland laut Rechnung: Schweden
Zolltarifnummer laut Rechnung: 8537109170
𝗟𝗮𝗱𝗲𝗻 & 𝗟𝗲𝗶𝘀𝘁𝘂𝗻𝗴
Maximale Ladeleistung: 22 kW
Steckdose: Typ 2, 22 kW
Ladestrom: 6–32 A
Phasen: 1- bis 3-phasig
Nennspannung: 230/400 V
Nennfrequenz: 50 Hz
Nennstrom: 32 A
Bemessungsisolationsspannung: 250/400 V
Bemessungsstoßspannungsfestigkeit: 4 kV
Überspannungskategorie: III
Verschmutzungsgrad: 3
Ladeleistung abhängig von externen Bedingungen wie Temperatur, Batteriestand, Lastausgleich oder Ladeplan
Bei Reihenschaltung kann der Eingangsstrom bis zu 63 A betragen
𝗟𝗮𝗱𝗲𝗮𝗻𝘀𝗰𝗵𝗹𝘂𝘀𝘀
Ladeanschluss: Typ-2-Steckdose
Ladekabel: nicht fest integriert
Kabellänge: keine, da Ausführung mit Typ-2-Steckdose
Kabelsperre: während des Ladevorgangs automatisch aktiv
EV-Steckdosenabdeckung: vorhanden
Steckdosenleuchten: vorhanden
Anzahl Ladepunkte: 1
𝗘𝗻𝗲𝗿𝗴𝗶𝗲𝗺𝗲𝘀𝘀𝘂𝗻𝗴
Messung: MID-zertifizierter elektrischer Wirkenergiezähler
Messwerte: MID, 3-phasige Spannung, Strom und Leistung
MID-Anzeige: Anzeige der gesamten importierten Energie in kWh
Transparenz: MID-Seriennummer, Impulse pro kWh sowie legale Software-Version / CRC am Gerät einsehbar
Geeignet für: präzise Verbrauchserfassung und transparente Ladedokumentation
𝗔𝘂𝘁𝗼𝗿𝗶𝘀𝗶𝗲𝗿𝘂𝗻𝗴 & 𝗕𝗲𝗱𝗶𝗲𝗻𝘂𝗻𝗴
Identifizierung: RFID
RFID-Typ: ISO/IEC 14443 Typ A, 13,56 MHz
Mifare-Bereich: 13,553–13,567 MHz
Max. RFID-Ausgangsleistung: 24 dBm
RFID-Lesegerät: integriert
RFID-Leuchte: integriert
Ladevorgang ohne RFID: möglich, je nach Konfiguration
Ladevorgang mit RFID: möglich
Charge Amps App: Steuerung, Einstellungen, intelligentes Laden und Ladeplanung
Charge Amps Cloud: Webschnittstelle zur Konfiguration, Steuerung und Verwaltung
Firmware-Updates: Over-the-Air über Cloud-Anbindung
𝗞𝗼𝗻𝗻𝗲𝗸𝘁𝗶𝘃𝗶𝘁ä𝘁 & 𝗦𝗰𝗵𝗻𝗶𝘁𝘁𝘀𝘁𝗲𝗹𝗹𝗘𝗡
WLAN: 802.11 b/g/n, 2,4 GHz
Mobilfunk: LTE-M / eMTC
Unterstützte LTE-M-Bänder: B3, B8 und B20
SIM-Karte: integriert
Bluetooth: Klasse 2, Version v4.2
Bluetooth-Bereich: 2400–2500 MHz
Priorität Internetverbindung: WLAN, LTE-M
Kommunikationsprotokoll: OCPP 1.6J
Cloud-Anbindung: Charge Amps Cloud oder bevorzugter OCPP-Cloud-Dienst
API-Anbindung: möglich über Charge Amps Cloud / API-Lösung
𝗟𝗮𝘀𝘁𝗺𝗮𝗻𝗮𝗴𝗲𝗠𝗘𝗡𝗧 & 𝗘𝗡𝗘𝗥𝗚𝗜𝗘𝗠𝗔𝗡𝗔𝗚𝗘𝗠𝗘𝗡𝗧
Dynamischer Lastausgleich: möglich mit Charge Amps Amp Guard
Cloud-basiertes Lastmanagement: über Charge Amps Cloud
Green Charging: Laden über Solarpanels möglich
Daisy-Chain-Installation: mehrere Ladegeräte können hintereinander geschaltet werden
Geeignet für: halböffentliche Bereiche wie Wohnbaugenossenschaften, Büroparkplätze und größere Installationen
𝗦𝗜𝗖𝗛𝗘𝗥𝗛𝗘𝗜𝗧 & 𝗦𝗖𝗛𝗨𝗧𝗭
Fehlerstromschutz: integrierter Fehlerstromschutzschalter Typ B gemäß IEC 60947-2
AC-Fehlerstromschutz: 30 mA
DC-Fehlerstromschutz: 6 mA
Externer Leitungsschutzschalter erforderlich bei Charge Amps Dawn 130297
Empfohlener externer Leitungsschutz: bis 32 A, Kurve B oder C, Energiebegrenzungsklasse 3
Schutz vor elektrischem Schlag: Klasse I
Erdungsanlagetypen: TN, TT, IT
Interner Fehlerstromschutz sollte zweimal jährlich getestet werden
Automatische Wiedereinschaltung der Schutzeinrichtungen nicht zulässig
𝗜𝗡𝗦𝗧𝗔𝗟𝗟𝗔𝗧𝗜𝗢𝗡
Installation: durch qualifizierte Elektrofachkraft
Stromkabel-Zuführung: von oben, unten oder hinten möglich
Empfohlene Montagehöhe: 900–1.450 mm vom Boden bis zur Unterseite
𝗣𝗔𝗞𝗘𝗧𝗜𝗡𝗛𝗔𝗟𝗧 / 𝗟𝗜𝗘𝗙𝗘𝗥𝗨𝗠𝗙𝗔𝗡𝗚
Charge Amps Dawn Frontabdeckung
Charge Amps Dawn Ladeeinheit
Rückplatte
1 Klemmenblock
2 M32-Kabelverschraubungen
2 M32-Blindstopfen
2 M12-Blindstopfen
2 Einsätze, nur M32
10 M4-Schrauben
1 RFID-Tag
Kurzanleitung
Willkommensschreiben
