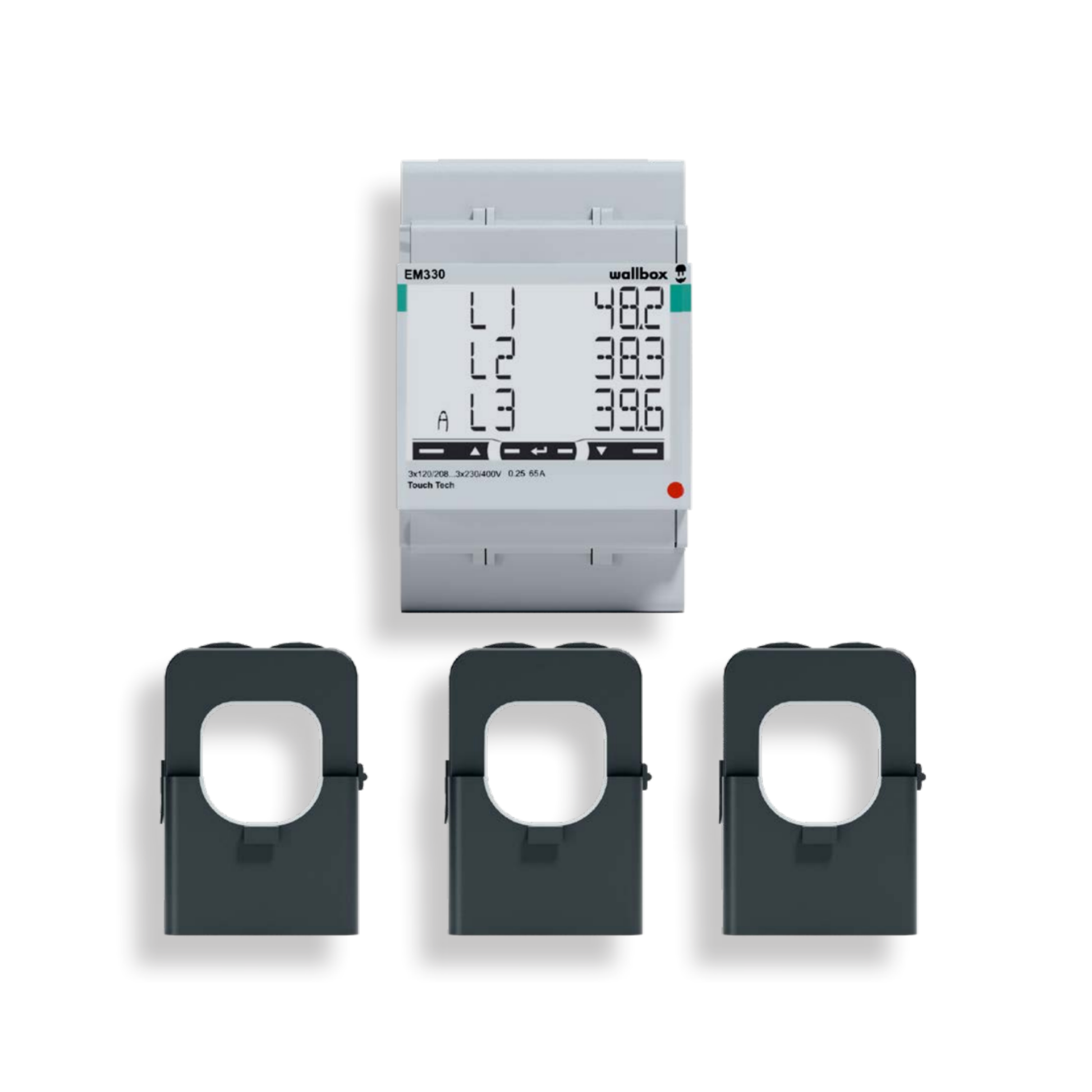

Das Energy Meter 250 A Kit 100000679 ist ein externer Energiezähler mit drei Kabelumbaustromwandlern für dynamisches Lastmanagement und PV-optimiertes Laden. Es eignet sich für AC-Ladestationen der Wallbox ABL Pulsar sowie für DC-Schnelllader der Supernova Serie.
Das Kit misst die aktuelle Gebäudelast und hilft dabei, die verfügbare Ladeleistung optimal zu nutzen. So kann der Hausanschluss vor Überlastung geschützt werden, während die Ladeleistung automatisch an die aktuelle Stromobergrenze angepasst wird.
Für PV-Anwendungen ist das Energy Meter 250 A Kit besonders interessant: Über den Modus Solar Charging kann ein optimales Verhältnis aus Solarstrom und Netzbezug für den Ladevorgang hergestellt werden. Dadurch lässt sich selbst erzeugter Solarstrom effizienter zum Laden nutzen.
Bei Direktmessung kann der Energiezähler Ströme bis 65 A erfassen. In Verbindung mit den beiliegenden Kabelumbaustromwandlern sind Messungen bis 250 A möglich. Dadurch eignet sich das Kit auch für größere Installationen und professionelle Ladeinfrastruktur.
Die Inbetriebnahme erfolgt einfach über die Wallbox App. Dort können aktueller Ladestrom und Gebäudelast visuell überwacht werden. Das Energy Meter ist als Hutschienenmodul ausgeführt und wird im Schaltschrank installiert. Die Kommunikation erfolgt über RS485.
𝗔𝗹𝗹𝗴𝗲𝗺𝗲𝗶𝗻𝗲 𝗘𝗶𝗴𝗲𝗻𝘀𝗰𝗵𝗮𝗳𝘁𝗲𝗻
Hersteller: ABL / Wallbox
Modell: Energy Meter 250 A Kit
Herstellernummer: MTR-3P-250A-CLP
Produktnummer: 100000679
EAN: 8436575274997
Produkttyp: externer Energiezähler / Zubehör für PV-Laden und dynamisches Lastmanagement
Kompatibilität AC: Wallbox ABL Pulsar, alle Varianten
Kompatibilität DC: DC Supernova, alle Varianten
Kompatibilität Energiemanagement: Sirius Controller Kit A
Einsatzbereich: PV-Laden, Solar Charging, dynamisches Lastmanagement, Gebäudelastmessung
Statistische Warennummer: 90318080
Verpackungseinheit: 1 Stück
Abmessungen Verpackung (H x B x L): 280 x 70 x 105 mm
Gewicht brutto: ca. 1 kg
𝗙𝘂𝗻𝗸𝘁𝗶𝗼𝗻 & 𝗔𝗻𝘄𝗲𝗻𝗱𝘂𝗻𝗴
Funktion: externer Zähler für dynamisches Lastmanagement mit Kabelumbaustromwandlern
PV-Integration: Solar Charging für optimiertes Verhältnis aus Solarstrom und Netzbezug
Dynamisches Lastmanagement: ja
Überlastschutz: Schutz des Hausanschlusses vor Überlastung
Ladeoptimierung: maximale Ladeleistung unter Berücksichtigung der aktuellen Stromobergrenze
Direktmessung: bis 65 A
Messung mit Kabelumbaustromwandlern: bis 250 A
Inbetriebnahme: über Wallbox App
Überwachung: visueller Überblick über aktuellen Ladestrom und Gebäudelast
Kombinierbar mit: Wallbox ABL Pulsar Dienstwagen Bundle
𝗡𝗲𝘁𝘇𝘀𝘁𝗿𝗼𝗺𝘃𝗲𝗿𝘀𝗼𝗿𝗴𝘂𝗻𝗴
Anschlussquerschnitt nach DIN 60204: bis 16 mm²
Anzugsdrehmoment Stromklemmen: 2,8 Nm
Anlaufstrom: 20 mA
Versorgungsspannung: 208 bis 400 V AC, VLL ± 20 %
Frequenz Versorgung: 45 / 60 Hz
Eigenverbrauch: max. 1 W
𝗠𝗲𝘀𝘀𝘁𝗿𝗼𝗺𝗸𝗿𝗲𝗶𝘀
Messkategorie: III
Grenzstrom IN je Phase: 250 A
Bemessungsspannung: 400 V AC, VLL ± 20 %
Frequenz Messkreis: 50 / 60 Hz
𝗠𝗲𝘀𝘀𝘄𝗲𝗿𝘁𝗲 & 𝗚𝗲𝗻𝗮𝘂𝗶𝗴𝗸𝗲𝗶𝘁
Spannung: ± 0,5 %
Strom: ± 0,5 %
Wirkleistung: ± 1,0 %
Blindleistung: ± 2,0 %
Leistungsfaktor: ± 1,0 %
Wirkenergie: Klasse 1
Blindenergie: Klasse 2
𝗦𝗰𝗵𝗻𝗶𝘁𝘁𝘀𝘁𝗲𝗹𝗹𝗲𝗻
RS485: 1 x RS485
𝗔𝗿𝗯𝗲𝗶𝘁𝘀𝗯𝗲𝗱𝗶𝗻𝗴𝘂𝗻𝗴𝗲𝗻
Umgebungstemperatur Betrieb Energy Meter: -25 °C bis +65 °C
Umgebungstemperatur Transport / Lagerung Energy Meter: -30 °C bis +80 °C
Relative Luftfeuchtigkeit: 0 bis 90 %
Schutzklasse: III
𝗚𝗲𝗵ä𝘂𝘀𝗲 & 𝗔𝗯𝗺𝗲𝘀𝘀𝘂𝗻𝗴𝗲𝗻 𝗘𝗻𝗲𝗿𝗴𝘆 𝗠𝗲𝘁𝗲𝗿
Bauart: Hutschienenmodul
Befestigungsart: Hutschiene TH35
Material Gehäuse: Noryl, selbstlöschend nach UL 94 V-0
Gehäusefarbe: Weiß
Schutzart: IP51 Vorderseite, IP20 Schraubklemmen
Abmessungen netto (H x B x T): 90 x 54 x 63 mm
Gewicht netto: ca. 0,24 kg
𝗦𝗽𝗲𝘇𝗶𝗳𝗶𝗸𝗮𝘁𝗶𝗼𝗻𝗲𝗻 𝗞𝗮𝗯𝗲𝗹𝘂𝗺𝗯𝗮𝘂𝘀𝘁𝗿𝗼𝗺𝘄𝗮𝗻𝗱𝗹𝗲𝗿
Anzahl Stromwandler: 3 Stück
Schutzart Stromwandler: IP20
Umgebungstemperatur Betrieb Stromwandler: -20 °C bis +65 °C
Umgebungstemperatur Lagerung Stromwandler: -25 °C bis +80 °C
Abmessungen Stromwandler: 65,5 x 46 x 35 mm
Sekundärausgang: UL R/C-Kabel, 16 AWG / 1,3 mm²
Kabeldurchmesser: 24 mm
Kabellänge: 0,5 m
Strom primär / sekundär: 300 A / 5 A
Frequenz Stromwandler: 50 / 60 Hz
Nennisolationsniveau: 0,72 kV AC
Dielektrische Stärke: 3 kV AC für 1 Minute
Isolationsklasse: Thermische Klasse B nach IEC 60085
Genauigkeit nach EN 61869-2: Klasse 1
Bürde: 2,5 VA
𝗟𝗶𝗲𝗳𝗲𝗿𝘂𝗺𝗳𝗮𝗻𝗴
Energiezähler
3 Kabelumbaustromwandler bis 250 A
