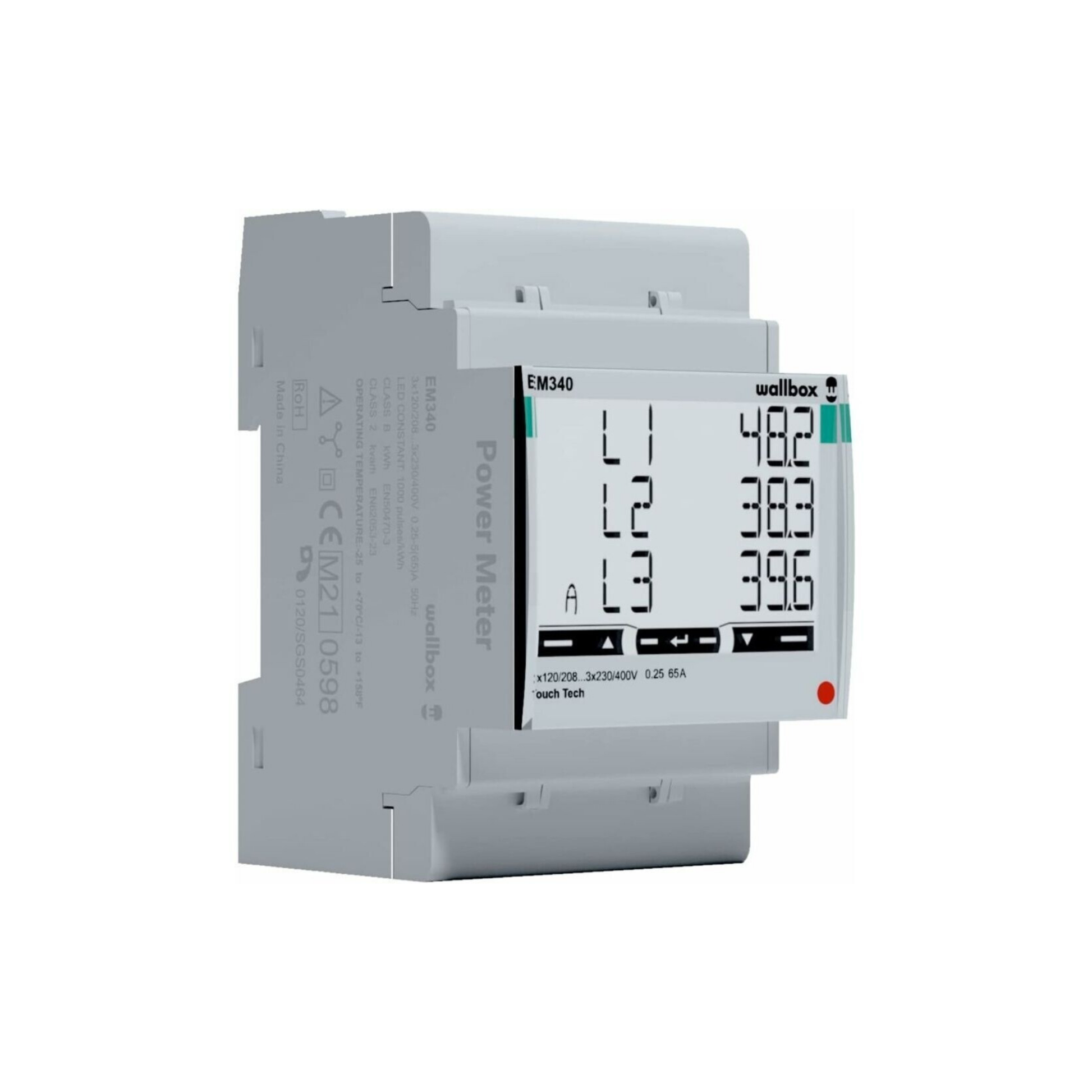

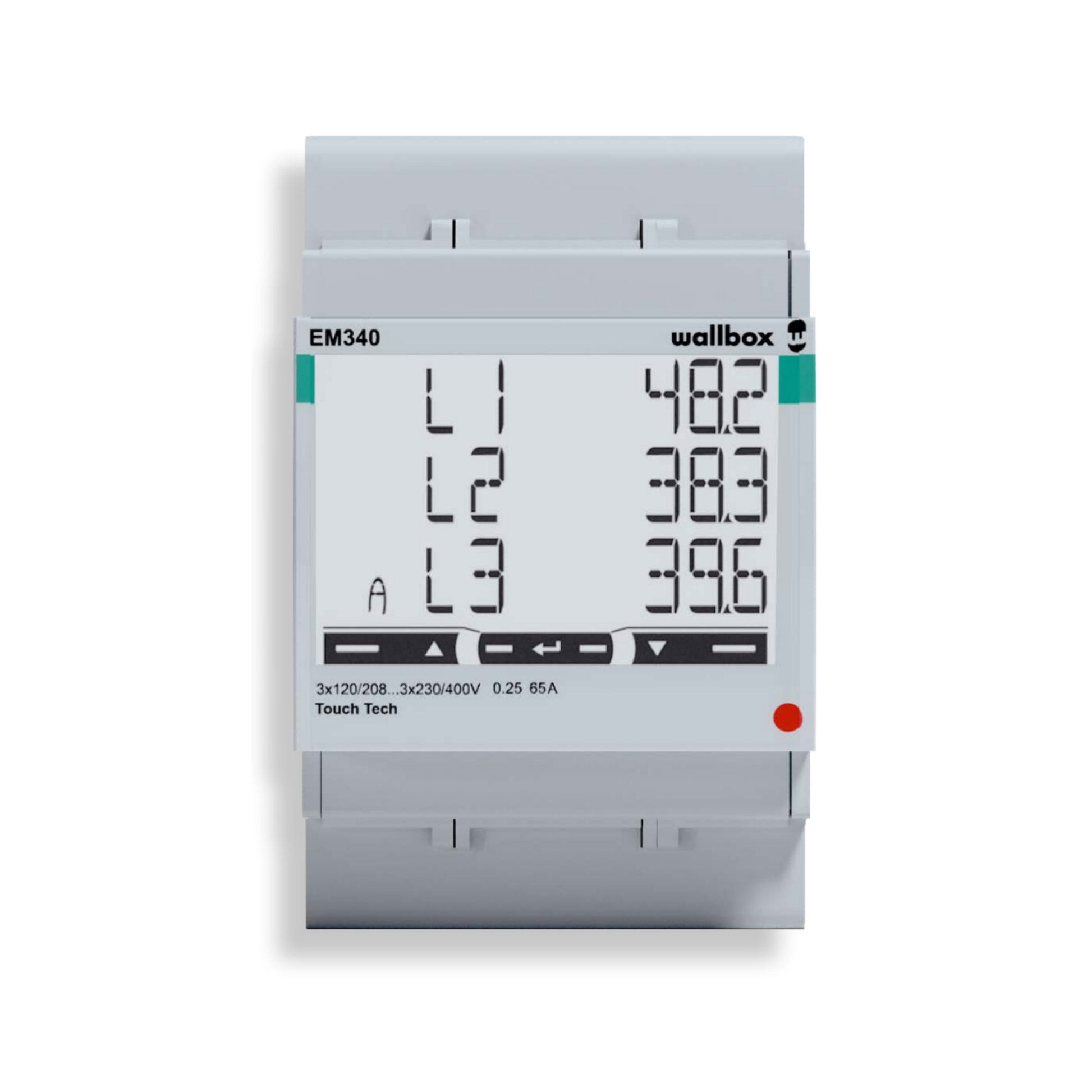

Der Energy Meter Pulsar 100000450 ist ein externer Energiezähler für die Wallbox ABL Pulsar und ermöglicht dynamisches Lastmanagement sowie PV-optimiertes Laden. Er misst die aktuelle Gebäudelast und hilft dabei, die verfügbare Ladeleistung intelligent zu steuern.
Besonders interessant ist der Energy Meter Pulsar für PV-Anlagen: Über den Modus Solar Charging kann ein optimales Verhältnis aus Solarstrom und Netzbezug für den Ladevorgang hergestellt werden. Dadurch lässt sich selbst erzeugter Solarstrom effizienter zum Laden des Elektroautos nutzen.
Gleichzeitig schützt der Energy Meter Pulsar den Hausanschluss vor Überlastung. Die Wallbox kann den Ladestrom dynamisch anpassen und dabei die aktuelle Stromobergrenze berücksichtigen. Das ist besonders sinnvoll, wenn mehrere große Verbraucher im Gebäude aktiv sind oder die verfügbare Anschlussleistung begrenzt ist.
Die Inbetriebnahme erfolgt einfach über die myWallbox App. Dort können Nutzer den aktuellen Ladestrom und die Gebäudelast visuell überwachen. Das Energy Meter Pulsar ist als kompaktes Hutschienenmodul ausgeführt und wird im Schaltschrank montiert.
Mit Direktmessung bis 65 A pro Phase, RS485-Schnittstelle und Kompatibilität zur Wallbox ABL Pulsar ist der Energy Meter Pulsar die passende Ergänzung für PV-Laden, dynamisches Lastmanagement und intelligente Ladeoptimierung.
𝗔𝗹𝗹𝗴𝗲𝗺𝗲𝗶𝗻𝗲 𝗘𝗶𝗴𝗲𝗻𝘀𝗰𝗵𝗮𝗳𝘁𝗲𝗻
Hersteller: ABL / Wallbox
Modell: Energy Meter Pulsar
Herstellernummer: MTR-3P-65A
Produktnummer: 100000450
EAN: 8436575278018
Produkttyp: externer Energiezähler / Zubehör für PV-Laden und dynamisches Lastmanagement
Kompatibilität: Wallbox ABL Pulsar
Einsatzbereich: PV-Laden, Solar Charging, dynamisches Lastmanagement, Gebäudelastmessung
Statistische Warennummer: 90318080
Verpackungseinheit: 1 Stück
𝗙𝘂𝗻𝗸𝘁𝗶𝗼𝗻 & 𝗔𝗻𝘄𝗲𝗻𝗱𝘂𝗻𝗴
Funktion: externer Zähler für PV-Laden und dynamisches Lastmanagement
PV-Integration: Solar Charging für optimales Verhältnis aus Solarstrom und Netzbezug
Dynamisches Lastmanagement: ja, für Wallbox ABL Pulsar
Überlastschutz: Schutz des Hausanschlusses vor Überlastung
Ladeoptimierung: maximale Ladeleistung unter Berücksichtigung der aktuellen Stromobergrenze
Inbetriebnahme: über myWallbox App
Überwachung: visueller Überblick über aktuellen Ladestrom und Gebäudelast
Kombinierbar mit: Wallbox ABL Pulsar Dienstwagen Bundle
𝗡𝗲𝘁𝘇𝘀𝘁𝗿𝗼𝗺𝘃𝗲𝗿𝘀𝗼𝗿𝗴𝘂𝗻𝗴
Anschlussquerschnitt nach DIN 60204: bis 16 mm²
Anzugsdrehmoment Schraubklemmen: 2,8 Nm
Anlaufstrom: 20 mA
Versorgungsspannung: 208 bis 400 V AC, VLL ± 20 %
Frequenz: 50 / 60 Hz
Eigenverbrauch: max. 1 W
𝗠𝗲𝘀𝘀𝘁𝗿𝗼𝗺𝗸𝗿𝗲𝗶𝘀
Messkategorie: III
Grenzstrom IN je Phase: 65 A
Bemessungsspannung: 400 V AC, VLL ± 20 %
Frequenz: 50 / 60 Hz
𝗠𝗲𝘀𝘀𝘄𝗲𝗿𝘁𝗲 & 𝗚𝗲𝗻𝗮𝘂𝗶𝗴𝗸𝗲𝗶𝘁
Spannung: ± 0,5 %
Strom: ± 0,5 %
Wirkleistung: ± 1,0 %
Blindleistung: ± 2,0 %
Leistungsfaktor: ± 1,0 %
Wirkenergie: Klasse 1
Blindenergie: Klasse 2
𝗦𝗰𝗵𝗻𝗶𝘁𝘁𝘀𝘁𝗲𝗹𝗹𝗲𝗻
RS485: 1 x RS485
𝗔𝗿𝗯𝗲𝗶𝘁𝘀𝗯𝗲𝗱𝗶𝗻𝗴𝘂𝗻𝗴𝗲𝗻
Umgebungstemperatur Betrieb: -25 °C bis +55 °C
Umgebungstemperatur Transport / Lagerung: -30 °C bis +80 °C
Relative Luftfeuchtigkeit: 0 bis 90 %
Schutzklasse: III
Schutzart: IP51
𝗚𝗲𝗵ä𝘂𝘀𝗲 & 𝗔𝗯𝗺𝗲𝘀𝘀𝘂𝗻𝗴𝗲𝗻
Bauart: Hutschienenmodul
Befestigungsart: Hutschiene TH35
Material Gehäuse: Polyphenylenoxid, UL 94 V-1
Gehäusefarbe: Weiß
Abmessungen netto (H x B x T): 91 x 54 x 63 mm
Gewicht netto: ca. 0,2 kg
Abmessungen Verpackung (H x B x L): 65 x 110 x 166 mm
Gewicht brutto: ca. 0,5 kg
𝗟𝗶𝗲𝗳𝗲𝗿𝘂𝗺𝗳𝗮𝗻𝗴
Energy Meter Pulsar
Installationsanleitung
Bedienungsanleitung
Kontaktschutz
