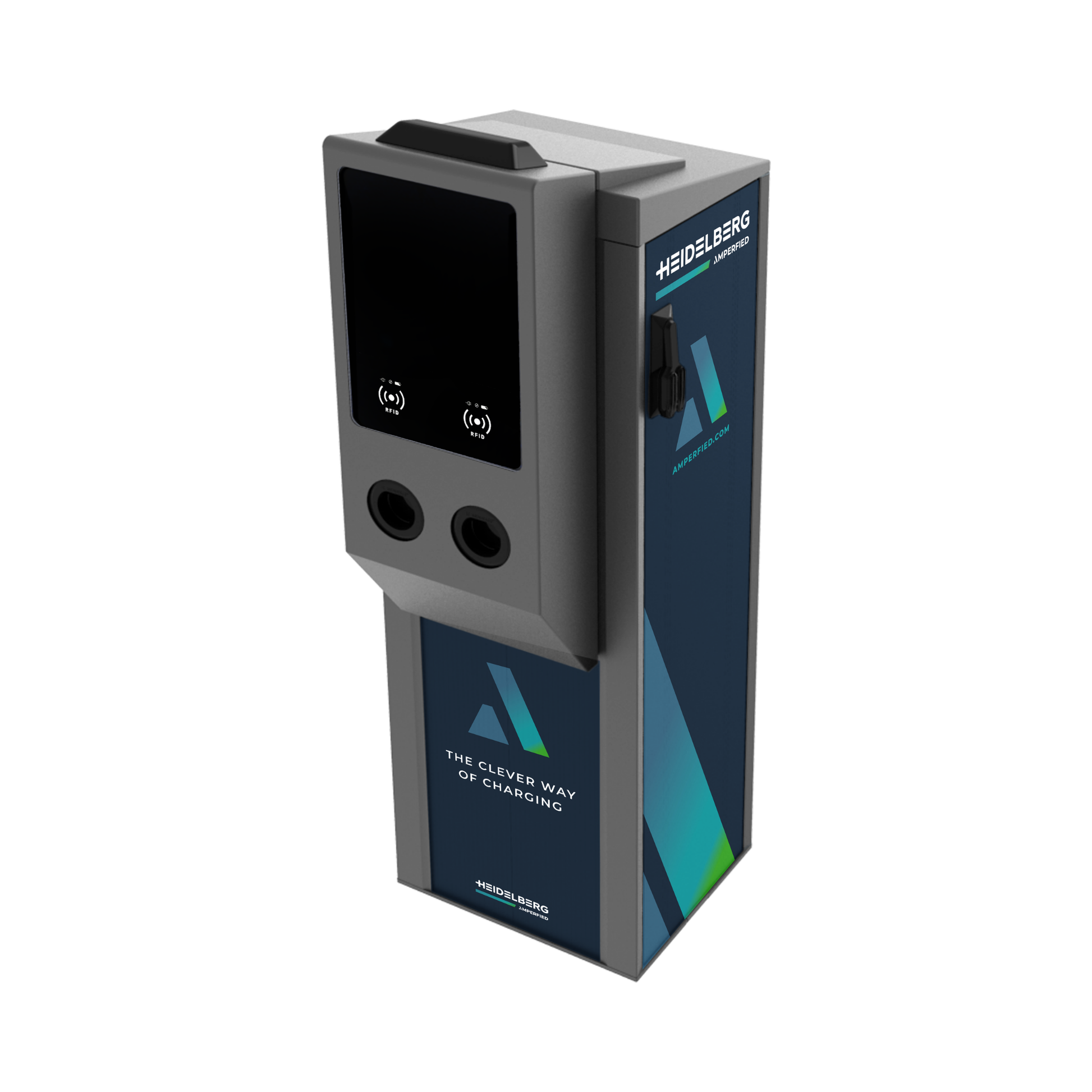

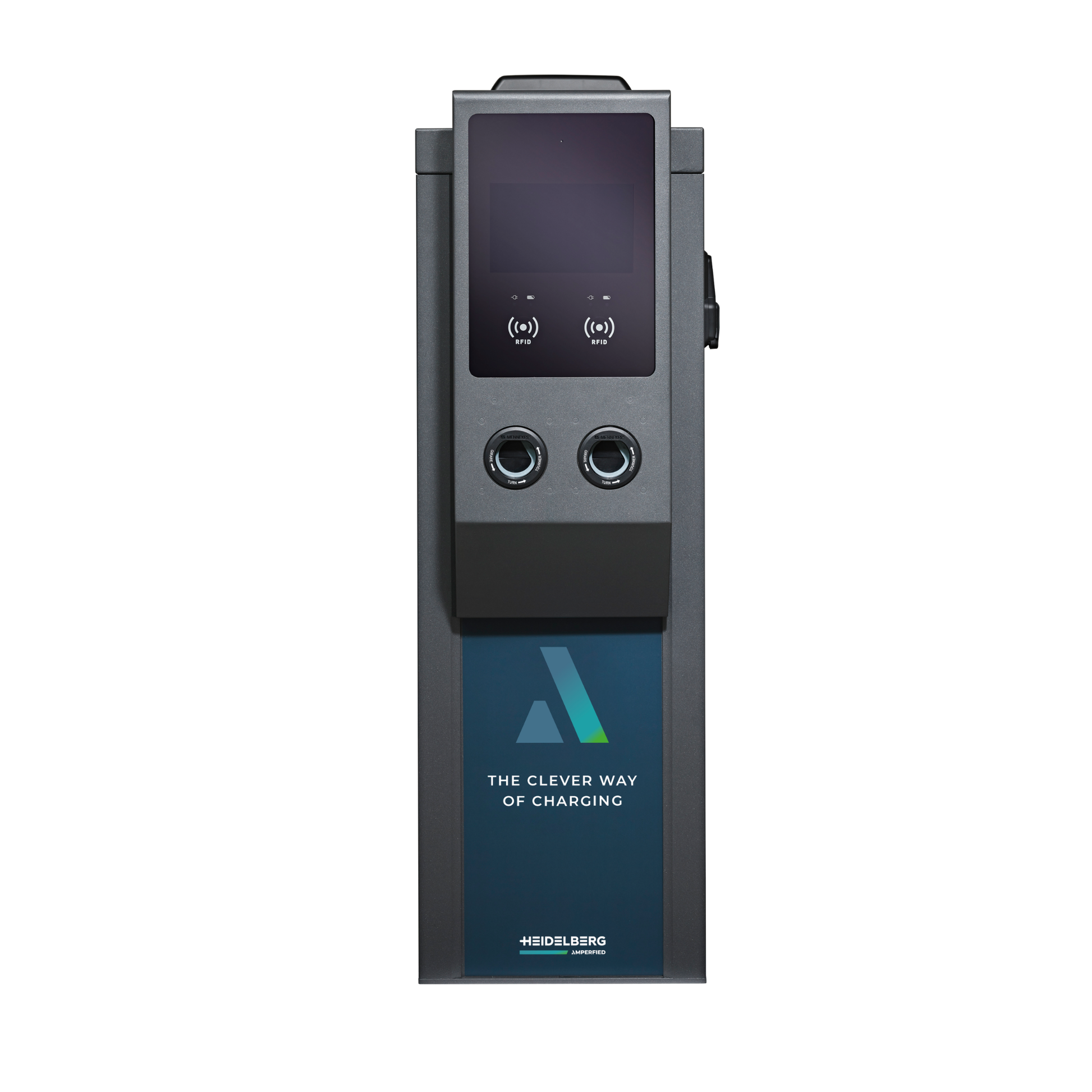

Die Heidelberg AMPERFIED Chargespot connect.public ist eine eichrechtskonforme AC-Ladesäule für den öffentlichen und halböffentlichen Raum. Sie bietet zwei Ladepunkte mit jeweils bis zu 22 kW und eignet sich damit ideal für Parkplätze, Unternehmen, Wohnanlagen, Hotels oder kommunale Standorte. Laut Datenblatt ist sie ausdrücklich für den öffentlichen Raum ausgelegt und ermöglicht die gleichzeitige Ladung von zwei Fahrzeugen.

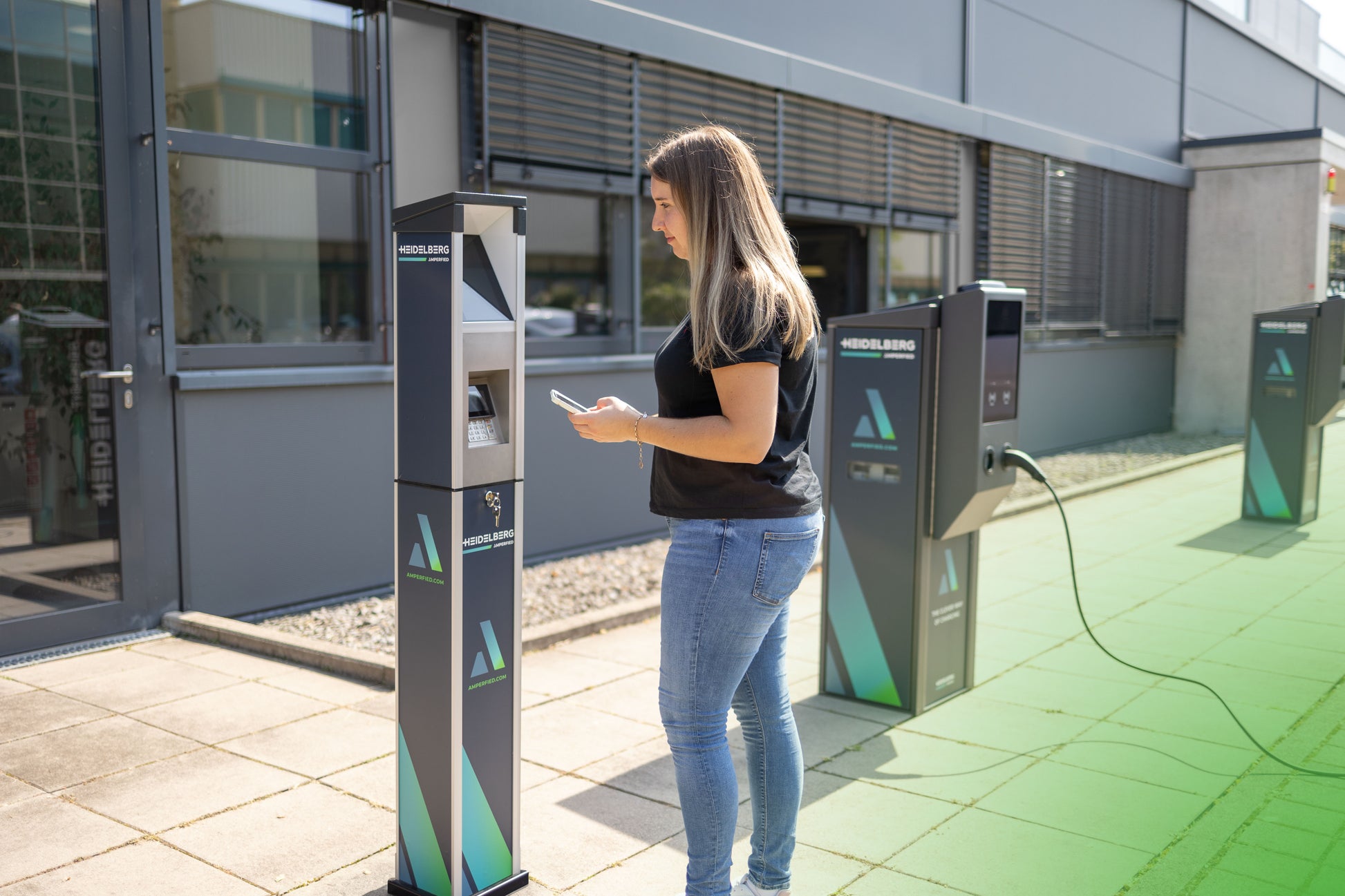

Ein zentrales Verkaufsargument ist die eichrechtskonforme Abrechnung. Die Ladesäule nutzt einen DZG-Drehstromzähler der Genauigkeitsklasse B und erfüllt die Anforderungen nach EN 50470-1, EN 50470-3, REA Dokument 6-A und PTB-A 50.7. Für Ad-hoc-Ladevorgänge nennt das Datenblatt zusätzlich dynamisch positionierte QR-Codes für manipulationssichere Zahlungen.
Auch technisch ist die connect.public stark aufgestellt. Unterstützt werden OCPP 1.5 / 1.6, LAN, Mobilfunk 2G / 3G / 4G LTE, RFID sowie ISO 15118 ready. Das Gerät besitzt ein 10-Zoll-Farbdisplay mit integriertem Helligkeitssensor, wodurch auch bei direkter Sonneneinstrahlung eine gute Lesbarkeit gewährleistet wird. Zusätzlich ist ein integriertes dynamisches Lastmanagement vorhanden.
Für Robustheit und Alltagstauglichkeit sorgen die massive Standsäule aus Aluminium, Edelstahl und verzinktem Blech, IP54, IK10, ein integrierter RCCB Typ A 30 mA, DC-Fehlererkennung > 6 mA sowie ein Überspannungsschutz Typ 1 + 2 + 3. Dazu kommt ein barrierefreies Design nach DIN 18040-3, das im Datenblatt ausdrücklich hervorgehoben wird.
Allgemeine Eigenschaften
- Hersteller: AMPERFIED / Heidelberg
- Modell: connect.public
- Produkttyp: eichrechtskonforme AC-Ladesäule / Standsäule
- Befestigungsart: Verschraubung in Fundament
- Materialien: Aluminium, Edelstahl, verzinktes Blech
- Beschichtung: Pulverbeschichtung in DB 703
- Abmessungen (H x B x T): 1413 x 455 x 379 / 528 mm
- Gewicht: ca. 86 kg
- Display: 10 Zoll, 1280 x 800 px
- Norm: EN 61439-7
Elektrische Eigenschaften
- Ausgangsspannung: 400 V
- Max. Ladestrom je Ladepunkt: 3 x 32 A
- Max. Ladeleistung je Ladepunkt: bis zu 22 kW
- Anzahl Ladepunkte: 2
- Max. gleichzeitige Nutzer: 2
- Nennspannung Netzanschluss: 230 V bis 400 V
- Nennfrequenz: 50 Hz AC
Ladetechnik
- Ladeanschlüsse: 2 x Typ 2 Steckdose (IEC 62196)
- Ladebetriebsart: Mode 3
- Zusätzlicher Berührschutz: Typ-2 Steckdose mit Drehverschluss
- Statusinformation: Display, LED
Energiemessung & Abrechnung
- Energiezähler: DZG-Drehstromzähler, Genauigkeitsklasse B
- Eichrechtskonformität: ja
- Rechtsgrundlagen: EN 50470-1, EN 50470-3, REA Dokument 6-A, PTB-A 50.7
- Ad-hoc-Zahlung: dynamisch positionierte QR-Codes für manipulationssichere Zahlungen
Konnektivität & Steuerung
- Protokolle: OCPP 1.5 und 1.6 (JSON, SOAP)
- Konnektivität: Ethernet RJ-45 (LAN), Mobilfunk 2G / 3G / 4G LTE (micro SIM)
- Schnittstellen: USB config, USB Host, Ethernet RJ-45
- Autorisierung: RFID oder freies Laden ohne Autorisierung
- RFID-Standards: Mifare Classic, Desfire EV2 und weitere 13,56 MHz RFID-Standards
- ISO 15118: ready
Lastmanagement & Schutz
- Dynamisches Lastmanagement: integriert
- MCB je Ladepunkt: 32 A, 3-polig, C-Charakteristik inkl. Zustandsmeldekontakt
- RCCB je Ladepunkt: Typ A, 30 mA inkl. Zustandsmeldekontakt
- RCMB: Gleichstromfehlerdetektion > 6 mA
- Installationsschutz: 4-polig
- Überspannungsschutz: Typ 1 + 2 + 3 Kombi-Ableiter
Netzanschluss
- Variante 2 eHZ oder Klemmleiste: max. 44 kW, max. 63 A
- Variante 3 Punktzähler oder 1 eHZ: max. 30,4 kW, max. 44 A
- Einspeisung: max. 5 x 95 mm²
- Zählermessplatz: VDE-AR-N 4100
- Hausanschlusskasten: optional TAB-konform
Umweltbedingungen
- Umgebungstemperatur: -25 °C bis +40 °C
- Lagertemperatur: -25 °C bis +80 °C
- Zulässige relative Luftfeuchtigkeit: 5 % bis 95 %, nicht kondensierend
- Schutzklasse: I
- Schutzart: IP54
- Mechanischer Schutz: IK10
- Überspannungskategorie: III
- Eigenverbrauch: 32,2 W
Besondere Merkmale
- Barrierefreiheit: barrierefreier Aufbau nach DIN 18040-3:2014-12, DIN-geprüft „barrierefrei“
- Kundendesign: individualisierbare Folierung möglich
- Installationsvorteil: seitlicher Installationsanschluss, kein zusätzlicher Wandabstand erforderlich
Lieferumfang
- Enthalten: Betriebsanleitung, Befestigungsmaterialien für das Fundament
- Optional: Fertigfundament
