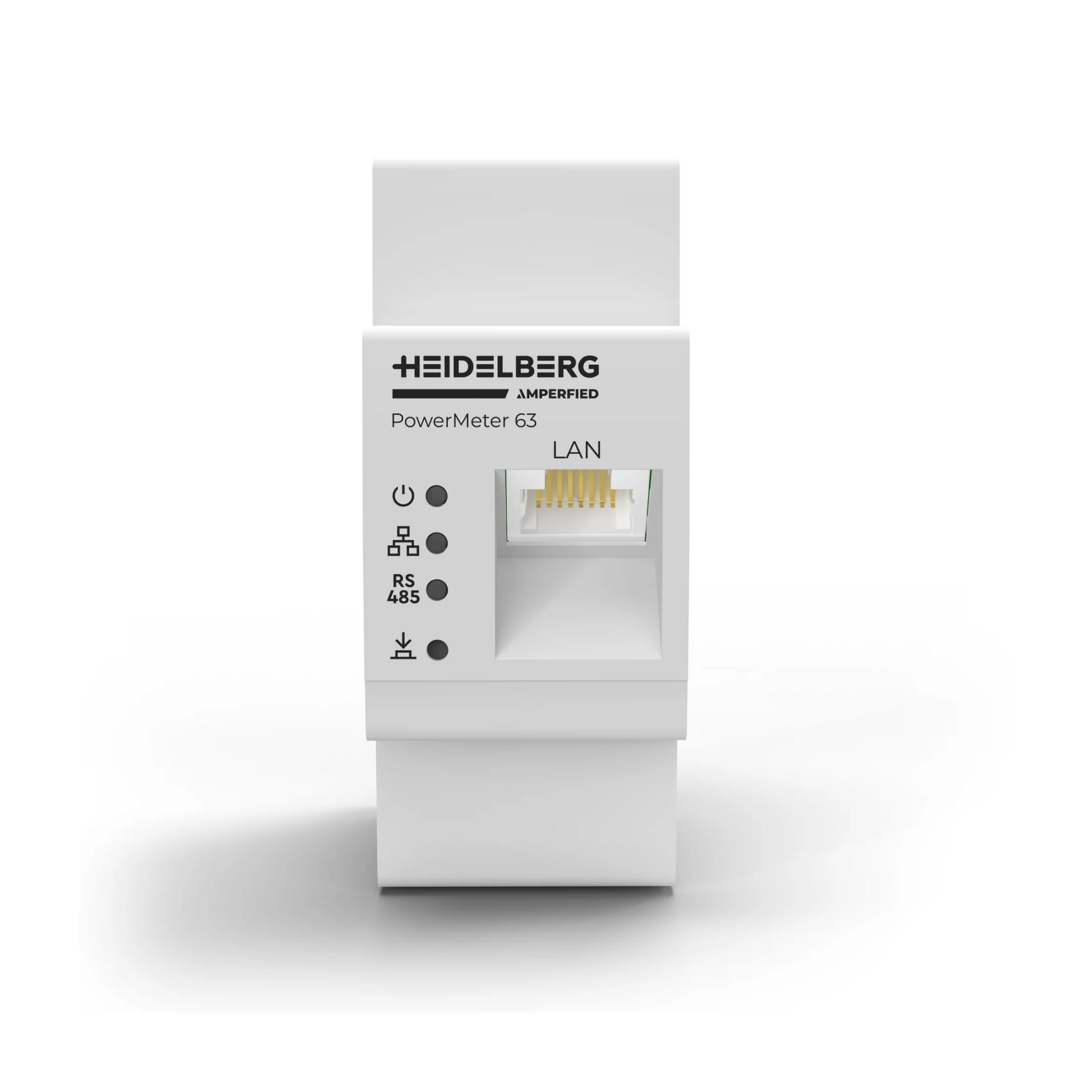

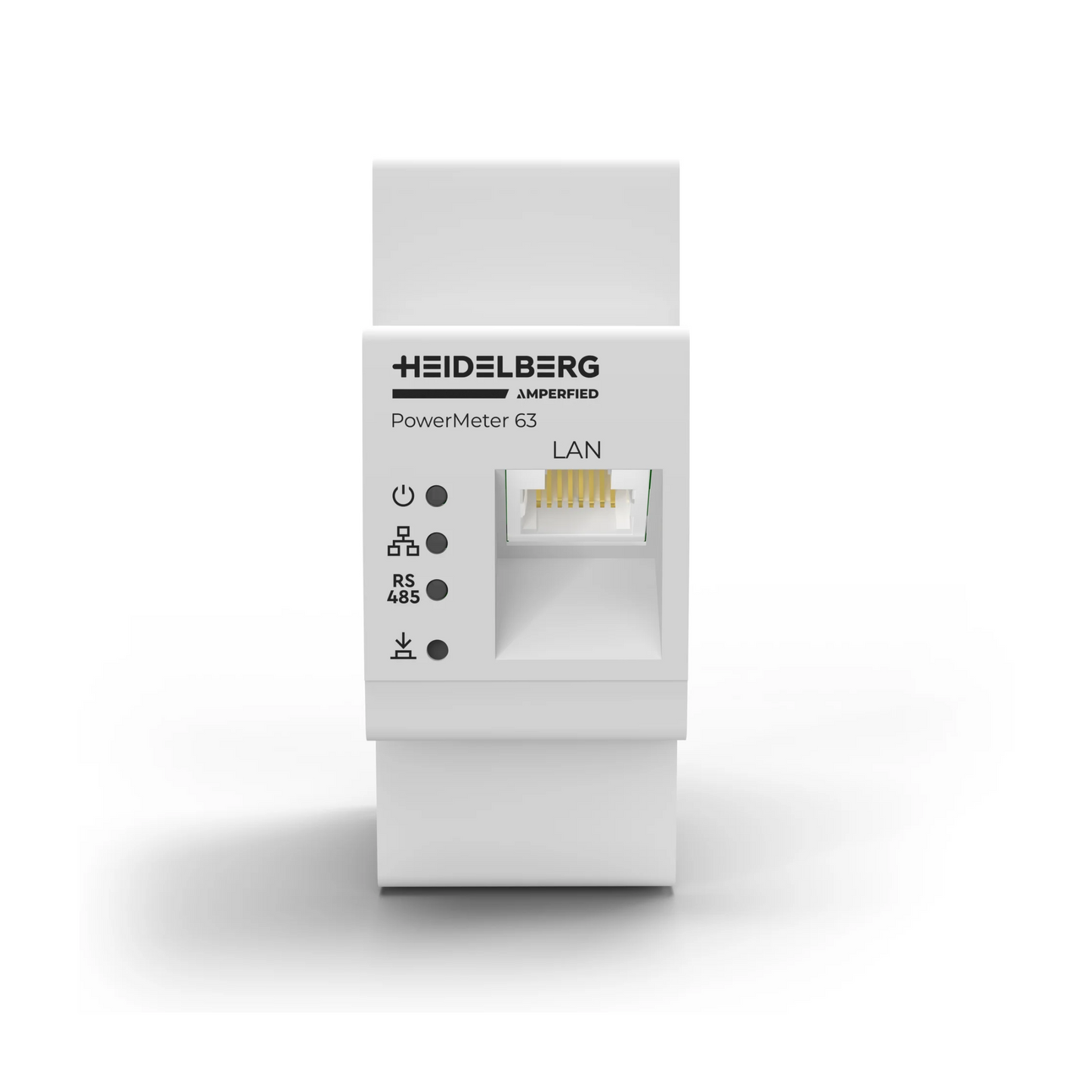

Das Heidelberg AMPERFIED PowerMeter ist das passende Leistungsmesssystem für die Wallboxen der connect-Serie. Es misst den Stromfluss am Netzanschlusspunkt in Echtzeit und schafft damit die technische Grundlage für PV-Überschussladen und dynamisches Lastmanagement. Laut Zusatzanleitung der connect-Serie sind genau diese Funktionen nur in Kombination mit einem Amperfied PowerMeter verfügbar.

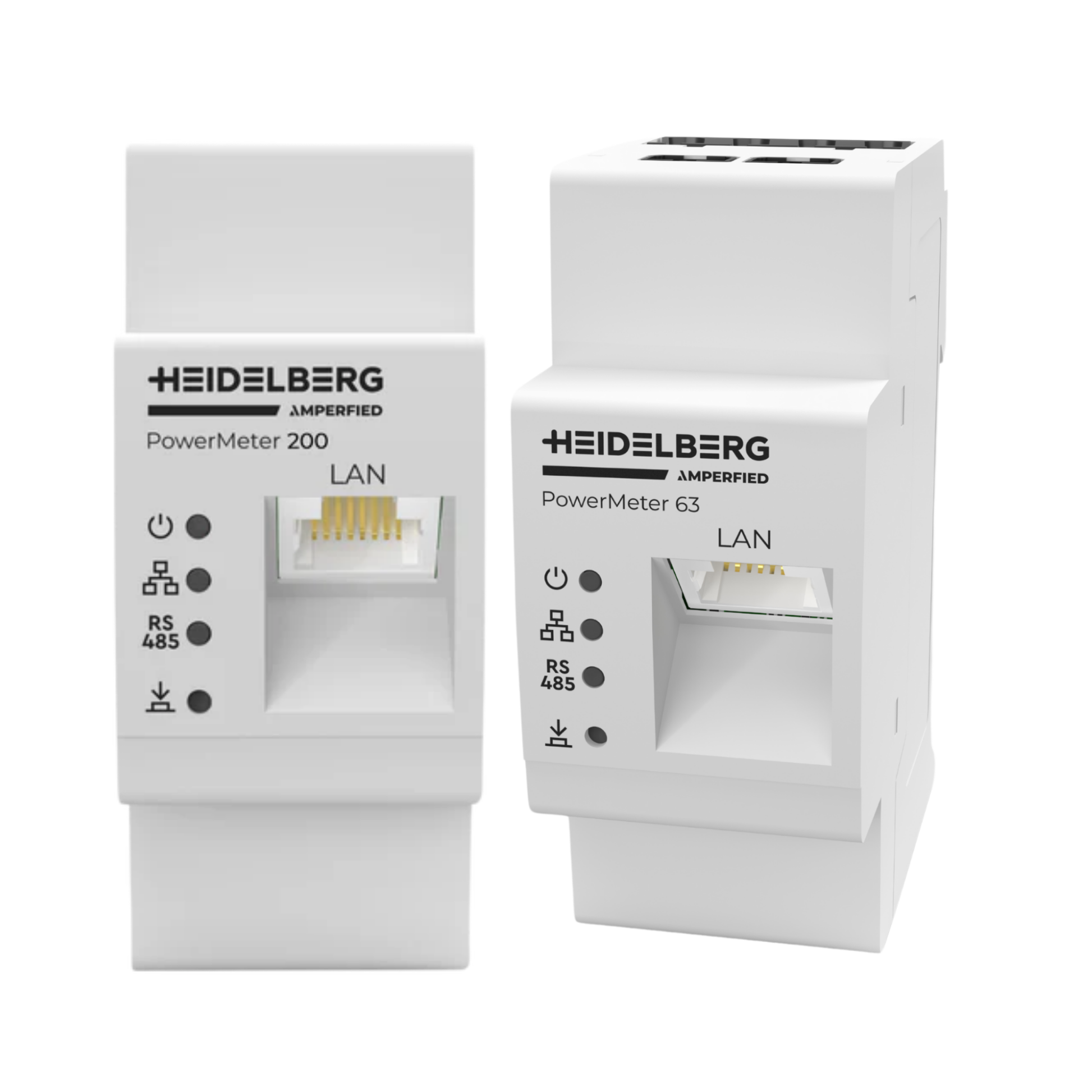

Das Produkt ist in zwei Varianten erhältlich: PowerMeter 63 für Anwendungen bis 63 A und PowerMeter 200 für Anwendungen bis 200 A. Beide Varianten arbeiten mit drei Stromwandlern und kommunizieren per Modbus TCP über LAN mit der Wallbox bzw. dem myAMPERFIED System. Das Datenblatt nennt außerdem eine kompakte Bauform mit nur 2 TE sowie eine einfache Installation per Klappwandler.
Das PowerMeter wird direkt nach dem Stromzähler und vor der Unterverteilung installiert und anschließend per LAN in das vorhandene Netzwerk eingebunden. Die Verbindung zur Wallbox erfolgt danach über die Weboberfläche / das myAMPERFIED Cockpit im Bereich „Externes Messgerät“. Genau diesen Ablauf beschreibt der Zusatzhinweis zur Installation.
Wichtig für dein Listing: Das PowerMeter ist kein MID-Zähler. In der Betriebsanleitung steht ausdrücklich, dass das Leistungsmesssystem nur für interne Abrechnungen genutzt werden darf und kein Wirkleistungszähler im Sinne der EU-Richtlinie 2004/22/EG MID ist. Deshalb sollte es weder als MID-konform noch als eichrechtskonform eingeordnet werden.
Für die connect-Serie gilt außerdem: connect.home und connect.business können mit dem PowerMeter PV-optimiert laden, jedoch ohne automatische Phasenumschaltung. Die automatische Phasenumschaltung beim Solar Management ist ausschließlich bei connect.solar bzw. connect.solar PRO verfügbar.
Allgemeine Eigenschaften
- Hersteller: Heidelberg / Amperfied
- Modell: PowerMeter
- Varianten: PowerMeter 63, PowerMeter 200
- Produkttyp: Leistungsmesssystem / Stromzähler für die connect-Serie
- Montage: 2 TE / Hutschiene
- Gehäusematerial: glasfaserverstärktes Polyamid
- Feuerbeständigkeit: UL94-V0
- Schutzklasse: II
- Schutzgrad: IP2X
- Abmessungen ohne Stecker: 88 x 35 x 65 mm
- Gewicht Sensor Unit: < 0,1 kg
Varianten & Messung
- Messprinzip: 3-phasige Leistungsmessung über Stromwandler
- PowerMeter 63: mit Stromwandler SCT1, Bemessungsstrom 63 A

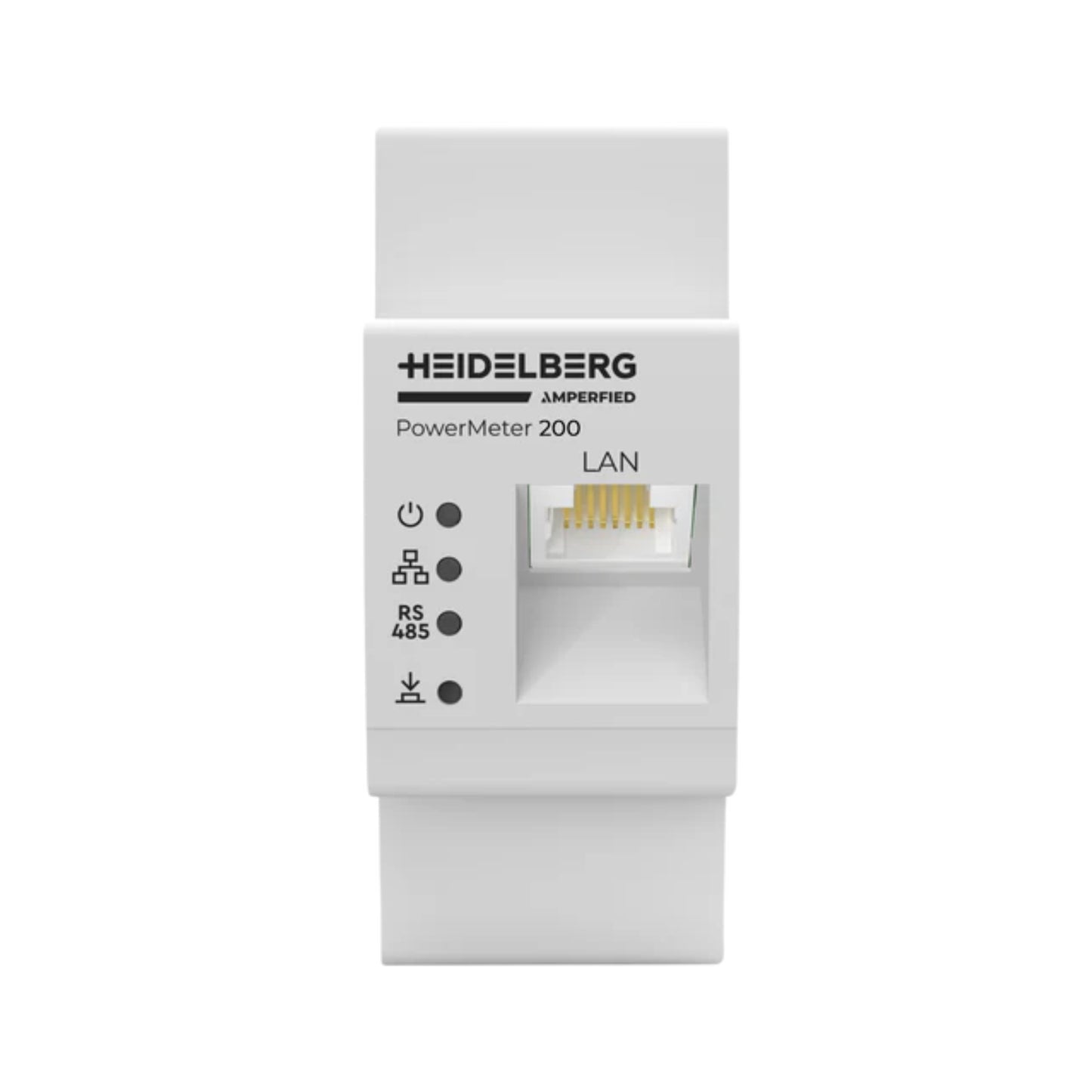

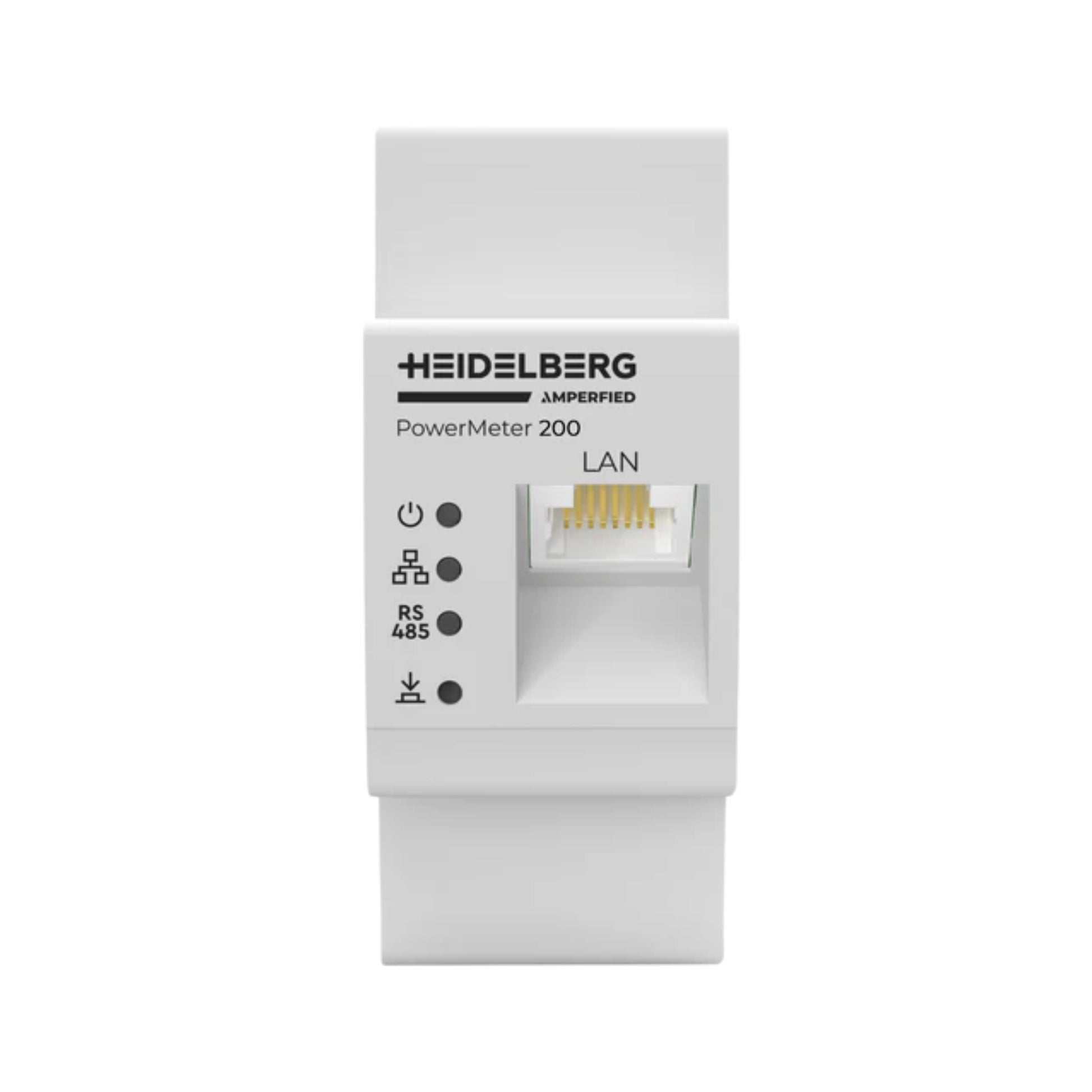

- PowerMeter 200: mit Stromwandler SCT3, Bemessungsstrom 200 A
- Anzahl Stromeingänge: 3
- Unterstützte Stromwandler: Amperfied SCT1 (63 A) / SCT3 (200 A)
- Genauigkeitsklasse Stromwandler: Standard
Spannungsversorgung & elektrische Daten
- Versorgung: aus Spannungseingang L1 / N
- Leistungsaufnahme Pmax: 2 W
- Anzahl Spannungseingänge: 4 (L1, L2, L3, N)
- Messbereich Spannung: 85 bis 250 V AC
- Frequenz: 50 / 60 Hz ± 5 %
- Überspannungskategorie: CAT III
- Leitungsschutz: 16 A Typ B
- Anschlussart: Push-In Stecker liegt bei
- Anschlussvermögen: 0,20 bis 2,50 mm²
Konnektivität & Kommunikation
- Ethernet-Schnittstelle: 1 x RJ45 geschirmt
- Netzwerk: 10 / 100 Mbit
- Features: Auto-Negotiation, Auto-MDIX
- Max. Kabellänge: 100 m (CAT5)
- Datenprotokoll: Modbus TCP
- Einbindung: über LAN ins vorhandene Netzwerk
Funktion & Kompatibilität
- Kompatibel mit: Heidelberg AMPERFIED connect.home, connect.business, connect.solar, connect.solar PRO
- Solar Management: nur in Kombination mit einem Amperfied PowerMeter verfügbar
- Dynamisches Lastmanagement: nur in Kombination mit einem Amperfied PowerMeter verfügbar
- Statisches Lastmanagement: kann ohne PowerMeter genutzt werden
- PV-Überschussladen: ja, mit connect-Serie in Verbindung mit PowerMeter
- Besonderheit connect.solar: automatische Phasenumschaltung nur bei connect.solar / connect.solar PRO
Umgebungsbedingungen
- Betriebstemperatur: -25 °C bis +55 °C
- Lagertemperatur: -25 °C bis +70 °C
- Relative Luftfeuchte: bis 75 % im Jahresdurchschnitt, bis 95 % an bis zu 30 Tagen / Jahr
- Max. Höhe: 2000 m über NN
Stromwandler SCT1 / SCT3
- Kabelfarbe: Schwarz
- Kabeldurchmesser: 3,8 mm
- Kabellänge SCT1: 1 m
- Kabellänge SCT3: 2 m
- Kabelquerschnitt: AWG 24
- Klappwandler: ja
- Öffnung SCT1: 10 mm
- Öffnung SCT3: 24 mm
- Maße SCT1 (B x T x H): 23 x 26 x 40 mm
- Maße SCT3 (B x T x H): 46 x 35 x 65,4 mm
Lieferumfang
- Enthalten: 1 x Sensor Unit, 1 x Installationsanleitung / Betriebsanleitung, 4 x Anschlussstecker (1 x Versorgung, 1 x CTs, 2 x RS485), 3 x Stromwandler passend zur gewählten Variante
