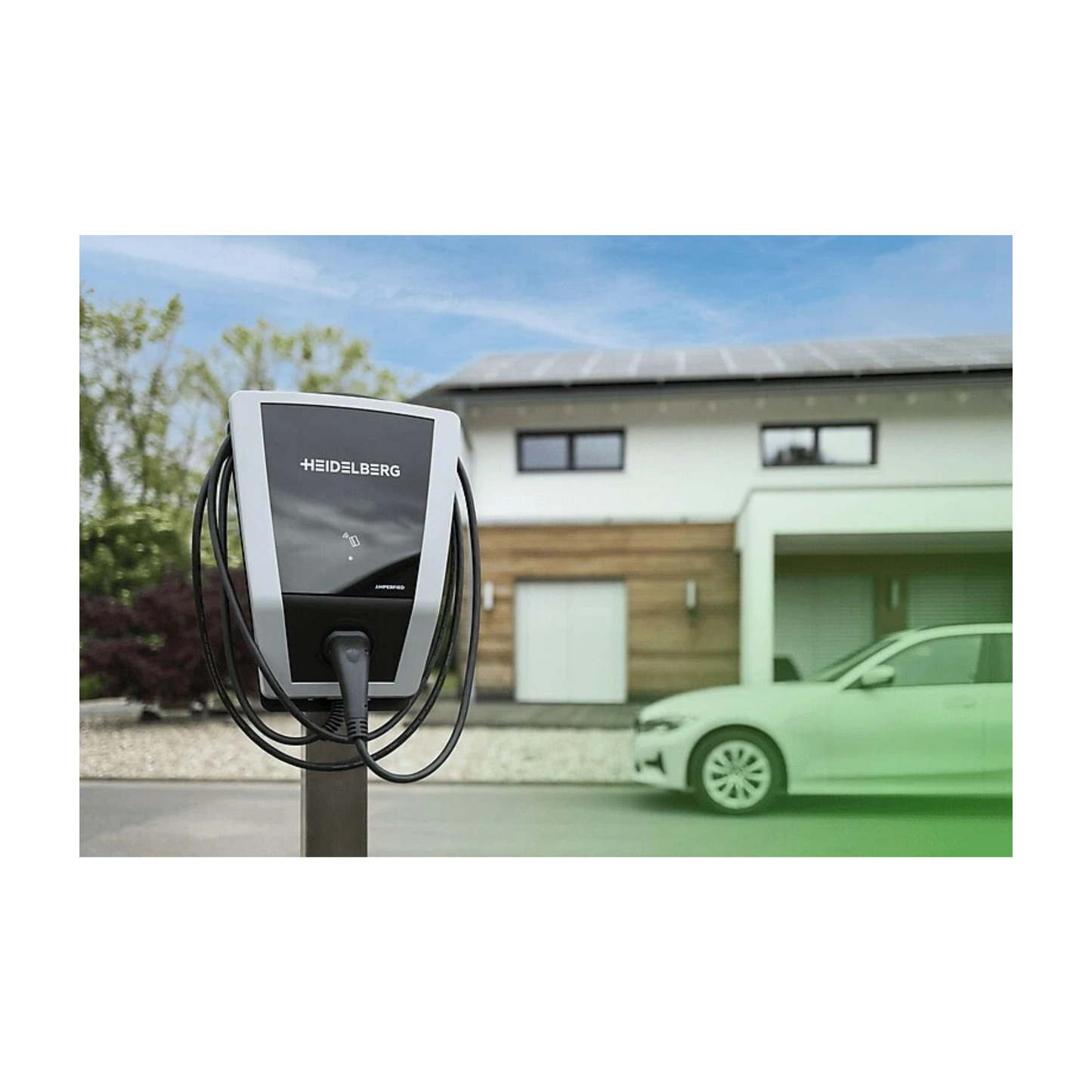

Die Heidelberg AMPERFIED Wallbox connect.solar 11 kW ist die smarte Wallbox für Haushalte mit Photovoltaikanlage, die ihren Solarstrom möglichst effizient für das Laden des Elektroautos nutzen möchten. Sie bietet bis zu 11 kW Ladeleistung, RFID-Zugangsschutz, LAN/WLAN, App-Steuerung, Weboberfläche, OCPP 1.6, Modbus TCP sowie eine integrierte automatische Phasenumschaltung. Genau diese Phasenumschaltung ist laut Zusatzanleitung das zentrale Merkmal der Modellvariante connect.solar.
In Kombination mit dem separat erhältlichen Amperfied PowerMeter unterstützt die Wallbox intelligentes PV-Überschussladen. Dadurch kann überschüssiger Solarstrom gezielt ins Fahrzeug geladen werden. Laut Hersteller ist das Solar Management mit Phasenumschaltung exklusiv bei der connect.solar verfügbar; andere Modelle der connect series unterstützen Solar Management ohne automatische Phasenumschaltung.
Die Wallbox lässt sich komfortabel über die myAMPERFIED App oder das myAMPERFIED Cockpit im lokalen Netzwerk steuern. Darüber können Nutzer Ladevorgänge starten und stoppen, Zugänge verwalten, RFID-Karten einlernen und Einstellungen rund um Konnektivität und Energiemanagement vornehmen. Für die Kommunikation stehen LAN, WLAN, RS485, Modbus TCP und OCPP 1.6 zur Verfügung.
Auch im Bereich Lastmanagement ist die connect.solar stark aufgestellt. Statisches und dynamisches Lastmanagement sind integriert, wobei dynamisches Lastmanagement das Amperfied PowerMeter voraussetzt. Im Verbund können bis zu 20 Wallboxen der connect series miteinander kommunizieren.
Bei der Sicherheit verfügt die Wallbox standardmäßig über eine integrierte 6 mA DC-Fehlerstromerkennung nach IEC 62955. Zusätzlich gibt es laut Datenblatt und Zusatzanleitung eine optionale Variante mit integriertem RCD Typ A 30 mA AC, die ausdrücklich nur als 7,5-m-Variante erhältlich ist. Bei den Varianten ohne integrierten FI Typ A muss laut Betriebsanleitung bauseitig mindestens ein RCD Typ A 30 mA AC vorgeschaltet werden.
Allgemeine Eigenschaften
- Hersteller: Heidelberg / Amperfied
- Modell: connect.solar
- Ladeleistung: bis 11 kW
- Farbe: Schwarz / Silber
- Normen: EN 61851-1; EN 61439-7
- Schutzart: IP54
- Schlagfestigkeit: IK08
- Schutzklasse: I
- Überspannungskategorie: III
Elektrische Eigenschaften
- Nennspannung: 230 V bis 400 V
- Nennstrom: 6 A bis 16 A in 2-A-Schritten einstellbar
- Nennfrequenz: 50 Hz
- Ladebetrieb: 1-, 2- oder 3-phasig
- Phasenumschaltung: integrierte ansteuerbare Umschaltung
- Netzformen: TT / TN
- Max. Ladeleistung pro Ladepunkt: 11 kW
Ladetechnik
- Ladeanschluss: Typ-2 Ladekabel, fest angeschlagen
- Kabellänge: 5 m oder 7,5 m
- Anzahl Ladepunkte: 1
- Statusinformation: Frontbeleuchtung
- Kabel- und Steckerhalterung: integriert
Energiemessung & Lastmanagement
- Energiezähler: integrierter Energiezähler, nicht MID-geeicht
- Exportierbares Ladeprotokoll: ja
- Statisches Lastmanagement: ja
- Dynamisches Lastmanagement: ja, mit Amperfied PowerMeter
- Verbund: Leader / Follower mit bis zu 20 Wallboxen der connect series
- Solar Management: integriertes PV-Überschussladen mit automatischer Phasenumschaltung über Amperfied PowerMeter
- HEMS-Anbindung: über Modbus TCP
Konnektivität & Steuerung
- Datenschnittstellen: LAN / WLAN (2,4 GHz / IEEE 802.11 b/g/n), RS485
- Kommunikationsprotokolle: OCPP 1.6 (optional secure), Modbus TCP
- App-Steuerung: myAMPERFIED App für iOS und Android
- Weboberfläche: myAMPERFIED Cockpit über lokales Netzwerk erreichbar
- Autorisierung: RFID, App, Modbus, Freigabe-Eingang
- §14a EnWG: konform
Sicherheit & Schutz
- DC-Fehlerstromerkennung: 6 mA gemäß IEC 62955
- FI-Schutzschalter Typ A: optional integriert bei 7,5-m-Variante
- Hinweis: bei Varianten ohne integrierten FI Typ A ist laut Betriebsanleitung bauseitig mindestens ein RCD Typ A mit 30 mA AC vorzusehen
Installation
- Anschlusstechnik: Federklemmtechnik (2,5 mm² bis 6 mm²)
- Kabelzuführung: Aufputz oder Unterputz, Ø 10 bis 20 mm
- Anschlussquerschnitt: 0,5 mm² bis 6 mm² starr / 0,5 mm² bis 6 mm² flexibel / 1,5 mm² bis 4 mm² flexibel mit Aderendhülse
- Befestigung: Wandmontage oder Stele Solo / Stele Duo
- Abmessungen (H x B x T): 462 x 345 x 142 mm
- Gewicht: 5 m: ca. 6,3 kg / 7,5 m: ca. 6,8 kg
Umgebungsbedingungen
- Betriebstemperatur: -25 °C bis +40 °C
- Lagertemperatur: -25 °C bis +80 °C
- Zulässige relative Luftfeuchtigkeit: 5 % bis 95 %
- Höhenlage: max. 2000 m über Meeresspiegel
Lieferumfang
- Enthalten: Wallbox connect.solar mit festem Typ-2 Ladekabel, Wandhalterung, Rahmen, Blende, Montagematerial, 2 RFID-Karten
