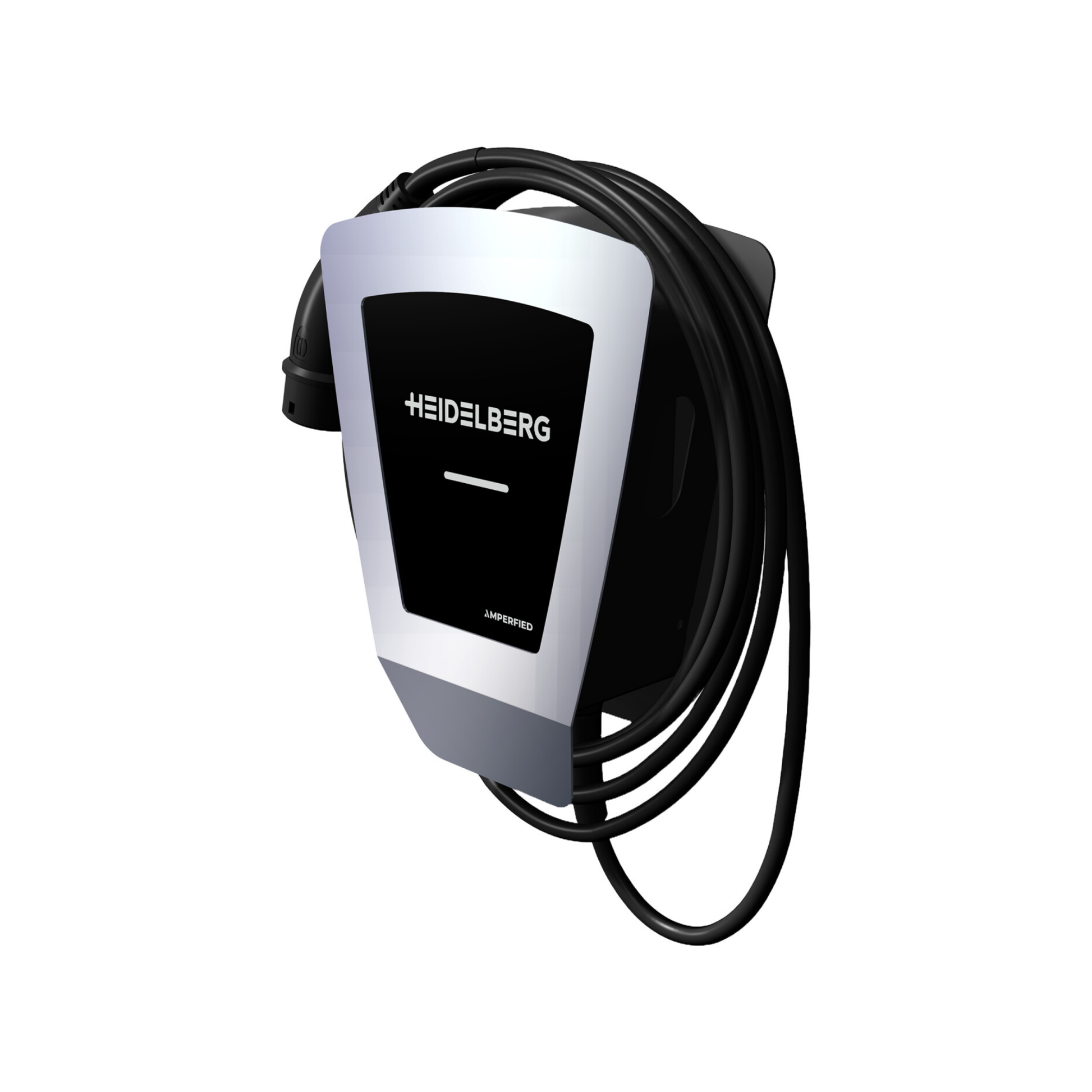

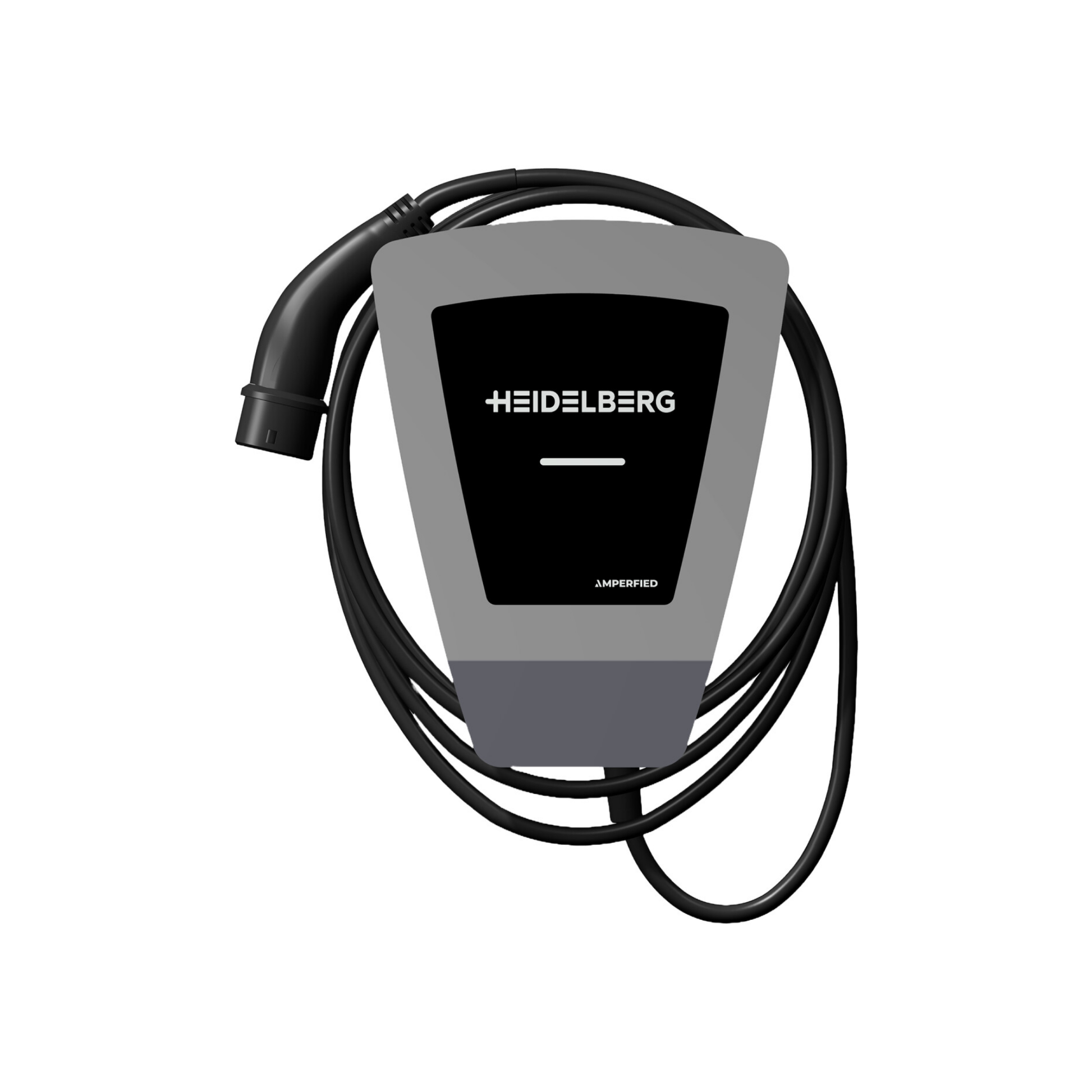

Die Heidelberg AMPERFIED Energy Control Plus ist eine robuste 11-kW-Wallbox für Zuhause und den halböffentlichen Bereich. Sie eignet sich für Garage, Carport oder Stellplatz und kombiniert eine hochwertige Edelstahlfront mit smarter Steuerbarkeit über Modbus RTU / RS485. Das offizielle Datenblatt nennt die Wallbox ausdrücklich als Lösung für Zuhause und mit Lastmanagement sowie in den Varianten 5 m oder 7,5 m Typ-2-Ladekabel.
Besonders stark ist die Wallbox beim Thema Energiemanagement. Sie unterstützt PV-Überschussladen, ist §14a EnWG konform und besitzt ein integriertes statisches Lastmanagement für Verbünde mit bis zu 16 Energy Control bzw. Energy Control Plus Wallboxen. Zusätzlich kann sie über Modbus RTU in ein externes Last- oder Home Energy Management System eingebunden werden. Laut Lastmanagement-Dokumentation erfolgt die Kommunikation dabei über einen RS485-Feldbus mit Modbus RTU.
Für netzdienliches Laden nach §14a EnWG bietet Amperfied zwei Ansteuerungsmöglichkeiten: über ein EMS oder über einen potentialfreien Kontakt. Im Zusatzdokument wird erklärt, dass bei geöffneter EN-Schnittstelle per DIP-Schalter S5/2 entweder 0 kW oder eine reduzierte Ladeleistung von 4,2 kW eingestellt werden kann. Genau darauf basiert die §14a-Konformität dieses Modells.
Auch in Sachen Sicherheit ist die Energy Control Plus stark aufgestellt. Integriert ist eine DC-Fehlerstromerkennung 6 mA gemäß IEC 62955. Laut Betriebsanleitung muss installationsseitig zusätzlich mindestens ein FI Typ A mit 30 mA AC vorgesehen werden. Die Wallbox ist außerdem nach IP54 gegen Spritzwasser geschützt und erreicht IK08 beim mechanischen Stoßschutz.
Wichtig für dein Listing: Die Energy Control Plus ist nicht mit der Heidelberg Combox kompatibel. Das steht ausdrücklich im §14a-Zusatzdokument. Gleichzeitig gibt es eine offizielle Kompatibilitätsliste für EMS-Systeme, in der für die Energy-Control-Plattform unter anderem Lösungen wie ASKI, SMARTFOX Smartfox Pro, TESVOLT Energy Manager, Loxone Miniserver, Consolinno Leaflet HEMS, energielenker Lobas, wbecPro und Amperix genannt werden. Da der Hersteller dort selbst darauf hinweist, dass sich Kompatibilitäten ändern können, solltest du diese Liste im Shop eher als „kompatibel laut Herstellerliste“ und nicht als harte Vollgarantie formulieren.
Allgemeine Eigenschaften
- Hersteller: Heidelberg / Amperfied
- Modell: Energy Control Plus
- Produkttyp: Wallbox / Ladesystem Mode 3
- Varianten: 5 m Ladekabel, 7,5 m Ladekabel
- Montage: Wandmontage oder Heidelberg Stele
- Einsatzbereich: privat und halböffentlich
- Gehäusefront: hochwertige Edelstahlfront
Laden & Leistung
- Ladeleistung: bis 11 kW
- Ladeleistung einstellbar: 6 A bis 16 A in 2-A-Schritten
- Beispielhafte Ladeleistungen: 2,1 kW / 3,7 kW / 7,2 kW / 11 kW
- Ladebetrieb: 1-, 2- oder 3-phasig
- Nennspannung: 230 V bis 400 V
- Nennfrequenz: 50 Hz
- Netzformen: TT / TN
Ladeanschluss
- Ladeanschluss: Typ-2 Ladekabel, fest integriert
- Kabellänge: 5 m oder 7,5 m
Kommunikation & Schnittstellen
- Datenschnittstelle: RS485 / Modbus RTU
- Kommunikationsprotokoll: Modbus RTU
- Bus-System: RS485 Feldbus
- Busparameter: 19200 Bit/s, 8 Datenbit, 1 Stopbit, 1 Paritätsbit (even), LSB first
- Unterstützte Modbus-Funktionen: 03, 04, 06, 16
Lastmanagement & Energiemanagement
- Lastmanagement: integriertes statisches Lastmanagement
- Systemverbund: bis zu 16 Energy Control / Energy Control Plus Wallboxen
- Externe Steuerung: möglich über externes Last-/Energiemanagementsystem (HEMS)
- Solar Management: PV-Überschussladen geeignet
- §14a EnWG: konform
- Leistungsreduzierung §14a: 0 kW oder 4,2 kW über EN-Schnittstelle und DIP-Schalter S5/2
Freigabe & Zugangsschutz
- Externe Freigabe/Sperrung: möglich
- Kompatibel mit: externem RFID-Modul, Schlüsselschalter, Rundsteuersignal / potentialfreiem Kontakt
- Netzdienliches Laden: ja
Sicherheit & Schutz
- Fehlerstromerkennung: DC 6 mA gemäß IEC 62955
- Erforderlicher vorgeschalteter FI: mindestens FI Typ A, 30 mA AC
- Schutzart: IP54
- Schutz gegen mechanischen Schlag: IK08
- Schutzklasse: I
- Überspannungskategorie: III
Anschluss & Installation
- Anschlusstechnik: Federklemmtechnik
- Anschlussbereich: 2,5 mm² bis 6 mm²
- Anschlussquerschnitt: 1 mm² bis 10 mm² starr / flexibel, 1 mm² bis 6 mm² flexibel mit Aderendhülse
- Kabeleinführung: Aufputz oder Unterputz, 9 bis 17 mm
Umgebungsbedingungen
- Betriebstemperatur: -25 °C bis +40 °C
- Lagertemperatur: -25 °C bis +80 °C
- Zulässige Luftfeuchtigkeit: 5 % bis 95 %
- Maximale Höhenlage: 3000 m über Meeresspiegel
Abmessungen & Gewicht
- Abmessungen (H x B x T): 386 x 295 x 112 mm
- Gewicht: ca. 8 kg
Normen
- Normen: EN 61851-1; EN 61439-7
- Konformität: EU-Niederspannungsrichtlinie 2014/35/EU, EMV-Richtlinie 2014/30/EU, RoHS-Richtlinie 2011/65/EU
Lieferumfang
- Enthalten: 1 x Heidelberg AMPERFIED Energy Control Plus Wallbox, 1 x fest integriertes Typ-2 Ladekabel in gewählter Länge, Montagematerial, Dokumentation
