Die Heidelberg AMPERFIED Wallbox connect.home 11 kW ist eine smarte Wallbox für den privaten und halböffentlichen Einsatz. Sie lädt mit bis zu 11 kW, besitzt ein fest integriertes Typ-2 Ladekabel und ist je nach Ausführung mit 5 m oder 7,5 m Kabellänge erhältlich. Zusätzlich kann das Produkt in einer Variante mit integriertem FI-Schutzschalter Typ A geführt werden.
Zur Ausstattung gehören RFID-Autorisierung, App-Steuerung, Weboberfläche, LAN, WLAN, Modbus TCP und OCPP 1.6. Damit eignet sich die Wallbox sehr gut für smartes Laden zuhause, für PV-nahe Anwendungen und für die Einbindung in Energiemanagementsysteme. Das Ladeprotokoll ist exportierbar, der integrierte Energiezähler ist jedoch nicht MID-geeicht.
Mit dem separat erhältlichen Amperfied PowerMeter unterstützt die connect.home PV-Überschussladen sowie dynamisches Lastmanagement. Ohne PowerMeter ist statisches Lastmanagement möglich. Laut Zusatzanleitung können bis zu 20 Wallboxen der connect series in einem Lastmanagement-Verbund betrieben werden.
Für die Sicherheit ist eine 6 mA DC-Fehlerstromerkennung gemäß IEC 62955 bereits integriert. Zusätzlich gibt es eine Variante mit integriertem RCD Typ A 30 mA AC. Bei Ausführungen ohne integrierten FI Typ A ist laut Betriebsanleitung bauseitig mindestens ein RCD Typ A 30 mA AC vorzusehen.
Allgemeine Eigenschaften
- Hersteller: Heidelberg / Amperfied
- Modell: connect.home
- Produkttyp: Wallbox mit fest angeschlagenem Typ-2 Ladekabel
- Kabellängen: 5 m oder 7,5 m
- Variante mit integriertem FI Typ A: optional erhältlich
- Farbe: Schwarz / Silber
- Normen: EN 61851-1; EN 61439-7
- Schutzart: IP54
- Schlagfestigkeit: IK08
- Schutzklasse: I
- Überspannungskategorie: III
Elektrische Eigenschaften
- Ladeleistung: bis 11 kW
- Nennspannung: 230 V bis 400 V
- Nennstrom: 6 A bis 16 A in 2-A-Schritten einstellbar
- Nennfrequenz: 50 Hz
- Ladebetrieb: 1-, 2- oder 3-phasig
- Netzformen: TT / TN
- Max. Ladeleistung pro Ladepunkt: 11 kW
Ladetechnik
- Ladeanschluss: Typ-2 Ladekabel, fest integriert
- Kabellänge: 5 m oder 7,5 m
- Anzahl Ladepunkte: 1
- Statusinformation: Frontbeleuchtung
- Kabel- und Steckerhalterung: integriert
Konnektivität & Steuerung
- Datenschnittstellen: LAN / WLAN (2,4 GHz / IEEE 802.11 b/g/n)
- Kommunikationsprotokolle: Modbus TCP, OCPP 1.6
- App: myAMPERFIED App für iOS und Android
- Weboberfläche: myAMPERFIED Cockpit über lokales Netzwerk erreichbar
- Autorisierung / Freigabe: RFID, App, Modbus, Freigabe-Eingang
- RFID-Standard: 13,56 MHz, MIFARE DESFire EV1 / EV2 (ISO / IEC 14443-3 Typ A / B)
Energiemessung & Energiemanagement
- Energiemessung: integrierter Energiezähler mit exportierbarem Ladeprotokoll, nicht MID-geeicht
- Solar Management: integriertes PV-Überschussladen mit Amperfied PowerMeter
- HEMS-Anbindung: über Modbus TCP
- Statisches Lastmanagement: integriert
- Dynamisches Lastmanagement: mit Amperfied PowerMeter
- Lastmanagement-Verbund: Leader oder Follower mit bis zu 20 Wallboxen der connect series
- §14a EnWG: konform
Sicherheit & Schutz
- DC-Fehlerstromerkennung: 6 mA gemäß IEC 62955
- FI-Schutzschalter Typ A: optional integrierter RCD Typ A 30 mA AC gemäß IEC 61008-1
- Hinweis: bei Varianten ohne integrierten FI Typ A ist bauseitig mindestens ein RCD Typ A 30 mA AC vorzusehen
Installation
- Anschlusstechnik: Federklemmtechnik (2,5 mm² bis 6 mm²)
- Kabelzuführung: Aufputz oder Unterputz – Ø 10 bis 20 mm
- Anschlussquerschnitt: 0,5 mm² bis 6 mm² starr / 0,5 mm² bis 6 mm² flexibel / 1,5 mm² bis 4 mm² flexibel mit Aderendhülse

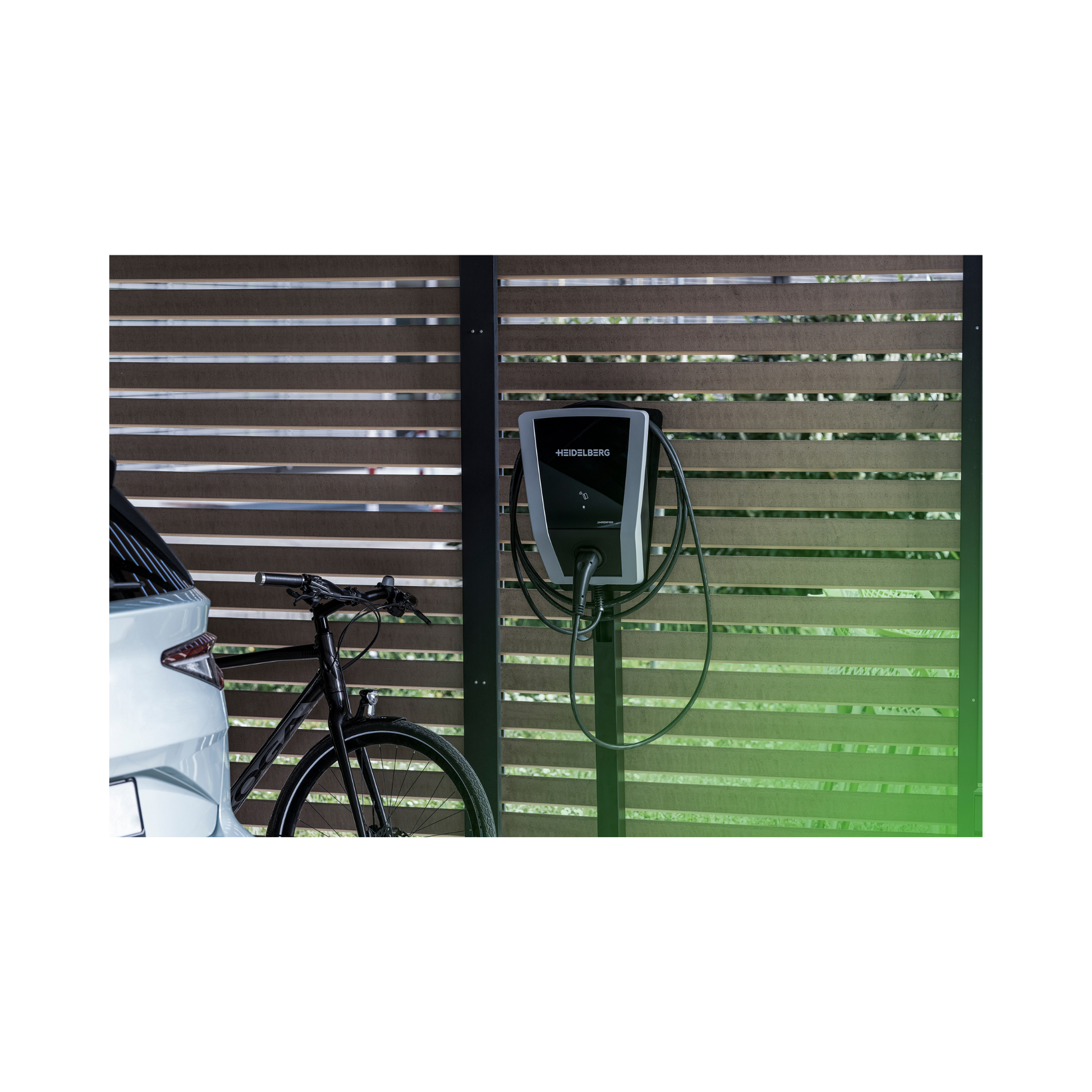

- Befestigung: Wandmontage oder Stele Solo / Stele Duo
Umgebungsbedingungen
- Betriebstemperatur: -25 °C bis +40 °C
- Lagertemperatur: -25 °C bis +80 °C
- Zulässige relative Luftfeuchtigkeit: 5 % bis 95 %
- Höhenlage: max. 2000 m über Meeresspiegel
Abmessungen & Gewicht
- Abmessungen (H x B x T): 462 x 345 x 142 mm
- Gewicht 5 m: ca. 6,3 kg
- Gewicht 7,5 m: ca. 6,8 kg
Lieferumfang
- Enthalten: Wallbox connect.home mit Typ-2 Ladekabel in gewählter Länge, Rahmen, Blende, Wandhalterung, Kabelhalter für Zugentlastung, Montagematerial, 2 RFID-Karten
