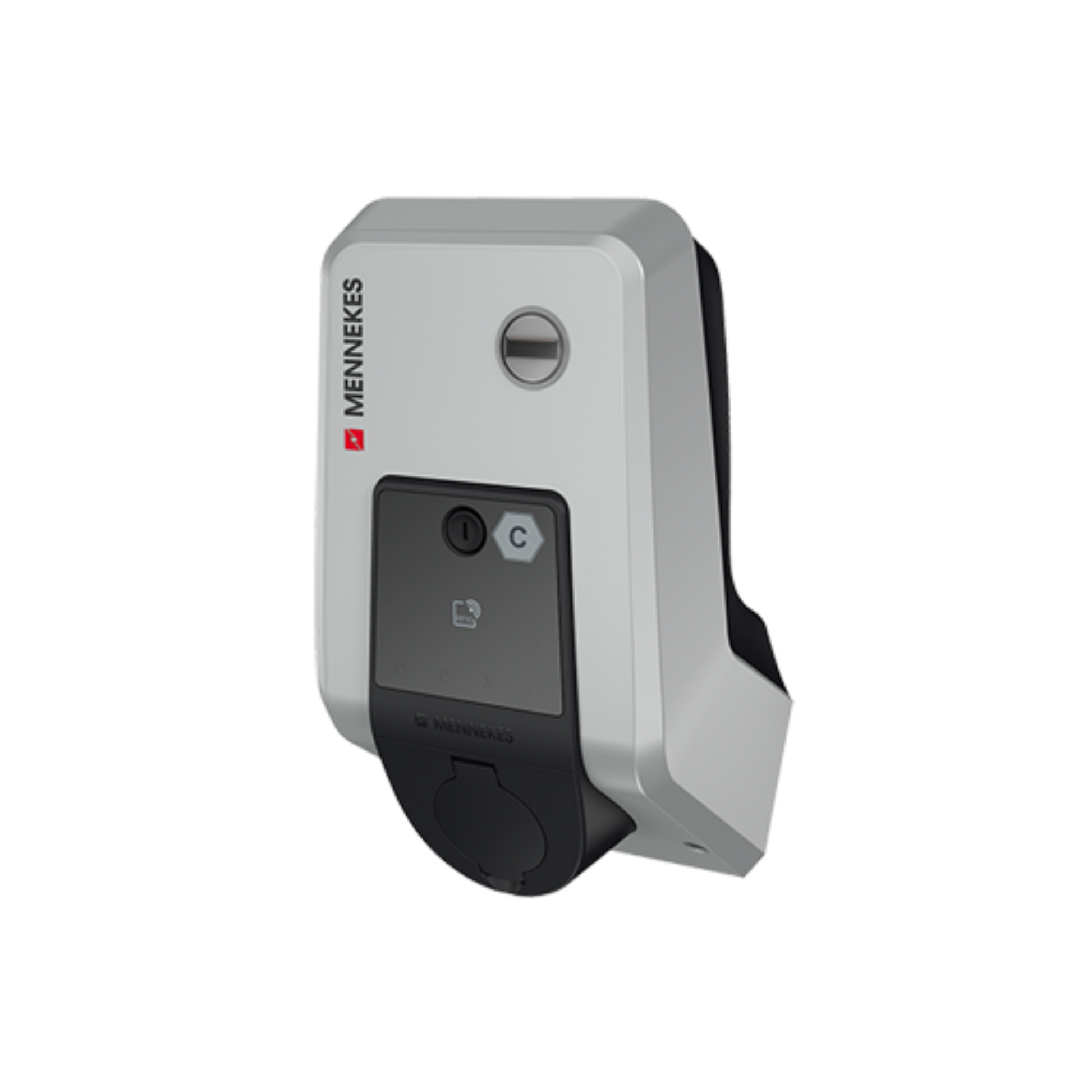

Die Mennekes AMTRON Charge Control 11 C2 1349401 ist eine smarte 11-kW-Wallbox mit Typ-2-Ladesteckdose für den privaten und halböffentlichen Einsatz. Sie eignet sich besonders für Nutzer, die eine hochwertige Wallbox mit Verbrauchserfassung, RFID-Zugangsschutz, LAN-Anbindung und Energiemanagement-Funktionen suchen.

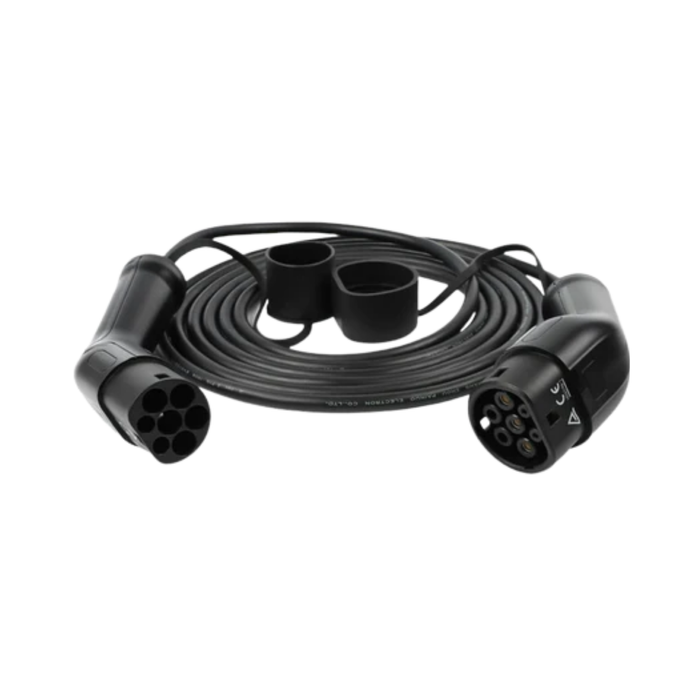

Die Wallbox verfügt über eine Typ-2-Ladesteckdose und ist dadurch besonders flexibel: Nutzer können je nach Fahrzeug und Alltagssituation ihr eigenes Typ-2-Ladekabel verwenden. Die Ladeleistung beträgt bis zu 11 kW und kann durch eine Elektrofachkraft konfiguriert werden.
Für die Verbrauchserfassung ist ein von außen ablesbarer MID-konformer Energiezähler integriert. Laut Datenblatt gilt die MID-Konformität bei dreiphasigem Netzanschluss. Über die Benutzer-Weboberfläche können Ladevorgänge überwacht und als CSV-Datei exportiert werden. Damit eignet sich die Wallbox auch für einfache Dienstwagenabrechnung oder transparente Verbrauchsdokumentation.
Die Autorisierung kann wahlweise per RFID oder über Autostart ohne Autorisierung erfolgen. Über die Whitelist-Funktion lassen sich RFID-Karten verwalten und Nutzerzugänge einfach organisieren.
Ein großer Vorteil der AMTRON Charge Control ist die Energiemanagement-Anbindung. Die Wallbox unterstützt Modbus TCP, SEMP und EEBus / Smart Meter Gateway. Dadurch kann sie in kompatible Heim-Energiemanagementsysteme eingebunden werden und eignet sich für PV-Laden mit eigener Solaranlage.
Für größere Installationen unterstützt die Wallbox statisches Lastmanagement, dynamisches und phasengenaues Lastmanagement für bis zu 100 Ladepunkte, Schieflastbegrenzung sowie lokalen Blackoutschutz über externe Modbus-TCP-Energiezähler.
Sicherheitstechnisch bietet die AMTRON Charge Control eine integrierte DC-Fehlerstromüberwachung > 6 mA. Ein integrierter Fehlerstromschutzschalter ist laut Datenblatt nicht vorhanden und muss installationsseitig berücksichtigt werden. Mit IP54, IK10 und robustem AMELAN-Gehäuse ist die Wallbox für Innenräume und den Außeneinsatz geeignet.
𝗔𝗹𝗹𝗴𝗲𝗺𝗲𝗶𝗻𝗲 𝗘𝗶𝗴𝗲𝗻𝘀𝗰𝗵𝗮𝗳𝘁𝗲𝗻
Hersteller: Mennekes
Modell: AMTRON Charge Control 11
Artikelnummer: 1349401
Produkttyp: Wallbox
Einsatzbereich: privater und halböffentlicher Bereich
Montage: Wandmontage
Gehäusematerial: Kunststoff / AMELAN
Schutzart: IP54
Stoßfestigkeit: IK10
Schutzklasse: II
MID-konformer Energiezähler: ja, bei dreiphasigem Netzanschluss
Aufstellung: Innenraum und Freiluft
Normen: IEC 61851, IEC 61439-7
Verwendung gemäß IEC 61439-7: ACSEV
𝗟𝗮𝗱𝗲𝗻 & 𝗟𝗲𝗶𝘀𝘁𝘂𝗻𝗴
Max. Ladeleistung: 11 kW
Anschluss: 1-phasig / 3-phasig
Anzahl Ladepunkte: 1
Nennstrom: 16 A
Bemessungsstrom Ladepunkt Mode 3: 16 A
Nennspannung: 230 / 400 V AC ± 10 %
Nennfrequenz: 50 Hz
Max. Vorsicherung: 16 A
Schaltorgan Lastkreis: Lastschütz 32 A, 4-polig
Bemessungsisolationsspannung: 500 V
Bemessungsstoßspannungsfestigkeit: 4 kV
Bedingter Bemessungskurzschlussstrom: 10 kA
Bemessungsbelastungsfaktor RDF: 1
System nach Art der Erdverbindung: TN / TT
EMV-Einteilung: A+B
Überspannungskategorie: III
Verschmutzungsgrad: 3
Ladeleistung konfigurierbar: ja, durch Elektrofachkraft
𝗟𝗮𝗱𝗲𝗮𝗻𝘀𝗰𝗵𝗹𝘂𝘀𝘀
Ladeverbindung: Typ-2-Ladesteckdose
Ladung: Mode 3 gemäß IEC 61851-1
Steckvorrichtung: gemäß IEC 62196-2
Integrierte Kabelaufhängung: ja
Kabellänge: keine, da Ausführung mit Typ-2-Steckdose
𝗔𝘂𝘁𝗼𝗿𝗶𝘀𝗶𝗲𝗿𝘂𝗻𝗴 & 𝗕𝗲𝗱𝗶𝗲𝗻𝘂𝗻𝗴
Autorisierung: Autostart oder RFID
RFID-Standard: ISO / IEC 14443 A
RFID-Kompatibilität: MIFARE Classic, MIFARE DESFire
Anzeige: LED-Infofeld
Benutzer-Weboberfläche: ja
Monitoring von Ladevorgängen: ja
Datenexport: CSV-Export aller Ladevorgänge
Whitelist: Verwaltung von RFID-Karten
Solar-Laden: Vorgaben über Benutzer-Weboberfläche bei EMS-Anbindung möglich
𝗞𝗼𝗻𝗻𝗲𝗸𝘁𝗶𝘃𝗶𝘁ä𝘁 & 𝗦𝗰𝗵𝗻𝗶𝘁𝘁𝘀𝘁𝗲𝗹𝗹𝗲𝗻
Netzwerkanbindung: LAN / Ethernet RJ45
Vernetzung mehrerer Produkte: über LAN / Ethernet RJ45
Energiemanagement-Anbindung: Modbus TCP, SEMP, EEBus / Smart Meter Gateway
Backend-Protokoll: nicht angegeben
Benutzeroberfläche: Zugriff im lokalen Netzwerk per Laptop, Tablet oder Smartphone
𝗘𝗻𝗲𝗿𝗴𝗶𝗲𝗺𝗲𝘀𝘀𝘂𝗻𝗴 & 𝗟𝗮𝘀𝘁𝗺𝗮𝗻𝗮𝗴𝗲𝗺𝗲𝗻𝘁
Energiezähler: geeichter MID-konformer Energiezähler, von außen ablesbar
MID-Konformität: nur für dreiphasigen Netzanschluss
Ladestatistiken: ja, über Benutzer-Weboberfläche
Verbrauchsdaten Export: CSV-Export
Solar-Laden: bei Anbindung an ein Heim-Energiemanagementsystem möglich
Statisches Lastmanagement: ja
Dynamisches Lastmanagement: ja, für bis zu 100 Ladepunkte phasengenau
Schieflastbegrenzung: Reduzierung des Ladestroms bei ungleichmäßiger Phasenbelastung
Blackoutschutz: lokal durch Anbindung eines externen Modbus TCP Energiezählers
Downgrade: Reduzierung des Ladestroms über externes Steuersignal des vorgelagerten Energiezählers Siemens PAC2200
𝗞𝗼𝗺𝗽𝗮𝘁𝗶𝗯𝗹𝗲 𝗭ä𝗵𝗹𝗲𝗿 𝗳ü𝗿 𝗕𝗹𝗮𝗰𝗸𝗼𝘂𝘁𝘀𝗰𝗵𝘂𝘁𝘇
Siemens PAC2200 mit indirekter Messung über Wandler
Siemens PAC2200 mit Direktmessung bis 65 A
Phoenix EEM-MB371-EIP 2907976
Kostal Smart Energy Meter 10507524
TQ Energy Manager EM 420-LLRR
𝗦𝗶𝗰𝗵𝗲𝗿𝗵𝗲𝗶𝘁 & 𝗦𝗰𝗵𝘂𝘁𝘇
Integrierter Fehlerstromschutzschalter: nein
DC-Fehlerstromüberwachung: > 6 mA mit Auslöseverhalten nach IEC 62752
Lastsicherung: C-16 A, 3-polig, 10 kA
Externer FI-Schutzschalter: erforderlich, abhängig von Installation
Leitungsschutz: integriert / Lastsicherung vorhanden
𝗔𝗿𝗯𝗲𝗶𝘁𝘀𝗯𝗲𝗱𝗶𝗻𝗴𝘂𝗻𝗴𝗲𝗻
Umgebungstemperatur Betrieb: -30 °C bis +50 °C
Durchschnittstemperatur in 24 Stunden: max. 35 °C
Maximale Höhenlage: 2.000 m über NN
Relative Luftfeuchtigkeit: max. 95 %
𝗔𝗻𝘀𝗰𝗵𝗹𝘂𝘀𝘀𝗸𝗹𝗲𝗺𝗺𝗲𝗻
Anzahl Anschlussklemmen Versorgungsleitung: 5
Leiterwerkstoff: Kupfer
Klemmbereich starr: 0,5 bis 10 mm²
Klemmbereich flexibel: 0,5 bis 10 mm²
Klemmbereich mit Aderendhülse: 0,5 bis 10 mm²
Anzugsdrehmoment Versorgungsleitung: 1,5 bis 1,8 Nm
𝗚𝗲𝗵ä𝘂𝘀𝗲 & 𝗔𝗯𝗺𝗲𝘀𝘀𝘂𝗻𝗴𝗲𝗻
Abmessungen (H x B x T): 475 x 259 x 220 mm
Gewicht netto: ca. 5 kg
Äußere Bauform: Wandmontage
Ortsfest / ortsveränderlich: ortsfest
𝗟𝗶𝗲𝗳𝗲𝗿𝘂𝗺𝗳𝗮𝗻𝗴
Mennekes AMTRON Charge Control 11 Wallbox
Typ-2-Ladesteckdose
Integrierter MID-Zähler
Integrierte DC-Fehlerstromüberwachung
Montagematerial
Betriebs- und Installationsanleitung
