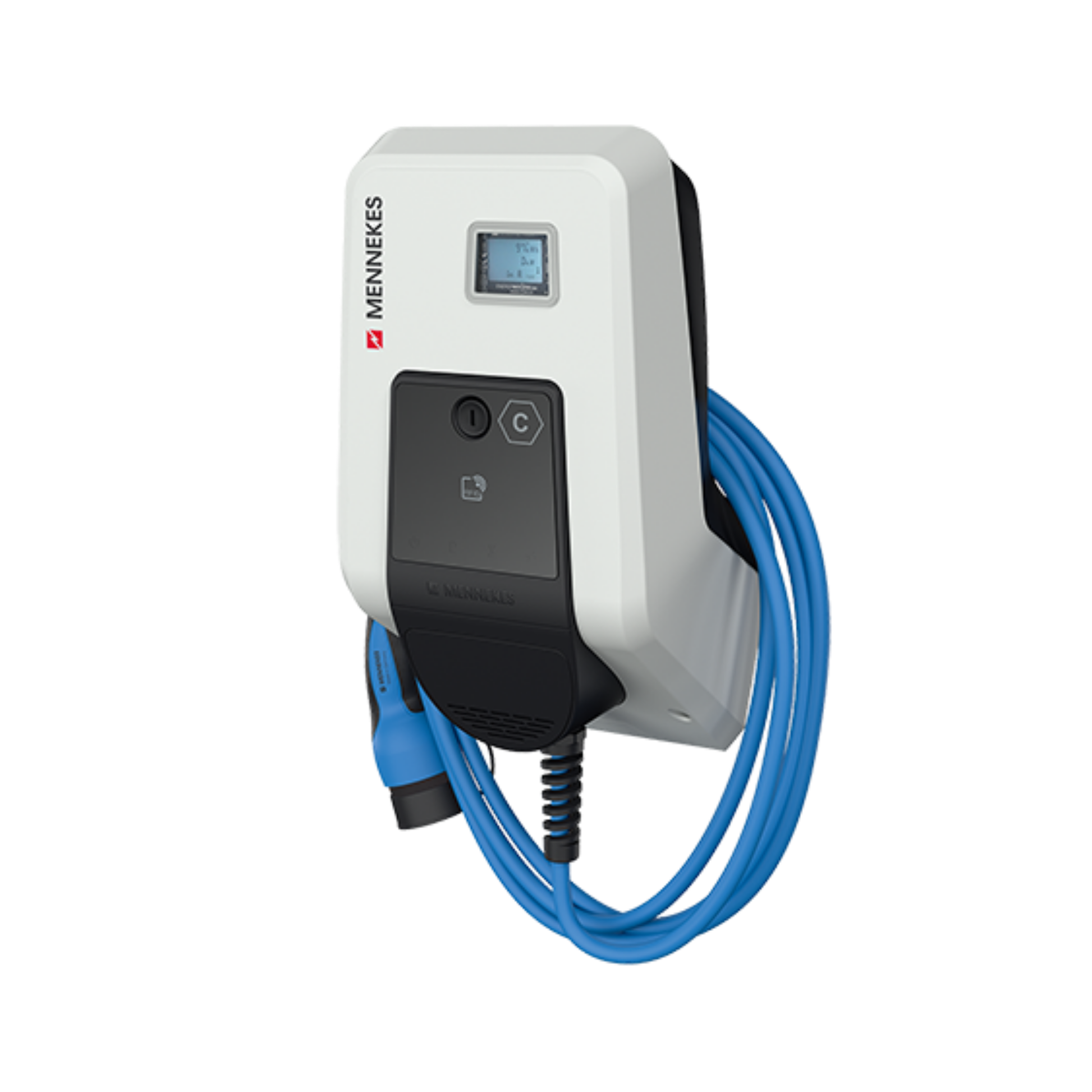

Mennekes AMTRON Professional 22 C2 1384202 – 22kW, 7,5m Kabel, RFID, MID, Eichrecht

𝗔𝗹𝗹𝗴𝗲𝗺𝗲𝗶𝗻𝗲 𝗘𝗶𝗴𝗲𝗻𝘀𝗰𝗵𝗮𝗳𝘁𝗲𝗻

Hersteller: Mennekes
Modell: AMTRON Professional 22 C2
Artikelnummer: 1384202
EAN: 4015394291763
Produkttyp: Wallbox
Einsatzbereich: privater und halböffentlicher Bereich
Montage: Wandmontage
Gehäusematerial: Kunststoff / AMELAN
Schutzart: IP54
Stoßfestigkeit: IK10
Schutzklasse: I
Eichrechtskonform: ja, gemäß Baumusterprüfbescheinigung DE-20-M-PTB-0021
MID-konformer Energiezähler: ja, von außen ablesbar
Aufstellung: Innenraum und Freiluft
Normen: IEC 61851, IEC 61439-7
Verwendung gemäß IEC 61439-7: ACSEV

𝗟𝗮𝗱𝗲𝗻 & 𝗟𝗲𝗶𝘀𝘁𝘂𝗻𝗴

Max. Ladeleistung: 22 kW
Anschluss: 3-phasig
Anzahl Ladepunkte: 1
Nennstrom: 32 A
Bemessungsstrom Ladepunkt Mode 3: 32 A
Nennspannung: 230 / 400 V AC ± 10 %
Nennfrequenz: 50 Hz
Max. Vorsicherung: 80 A
Schaltorgan Lastkreis: Lastschütz 32 A, 4-polig
Bemessungsisolationsspannung: 500 V
Bemessungsstoßspannungsfestigkeit: 4 kV
Bedingter Bemessungskurzschlussstrom: 10 kA
Bemessungsbelastungsfaktor RDF: 1
System nach Art der Erdverbindung: TN / TT
EMV-Einteilung: A+B
Überspannungskategorie: III
Verschmutzungsgrad: 3

𝗟𝗮𝗱𝗲𝗮𝗻𝘀𝗰𝗵𝗹𝘂𝘀𝘀

Ladeverbindung: fest angeschlossenes Typ-2-Ladekabel
Kabellänge: 7,5 m
Ladung: Mode 3 gemäß IEC 61851-1
Steckvorrichtung: gemäß IEC 62196-2
Integrierte Kabelaufhängung: ja

𝗔𝘂𝘁𝗼𝗿𝗶𝘀𝗶𝗲𝗿𝘂𝗻𝗴 & 𝗕𝗲𝗱𝗶𝗲𝗻𝘂𝗻𝗴

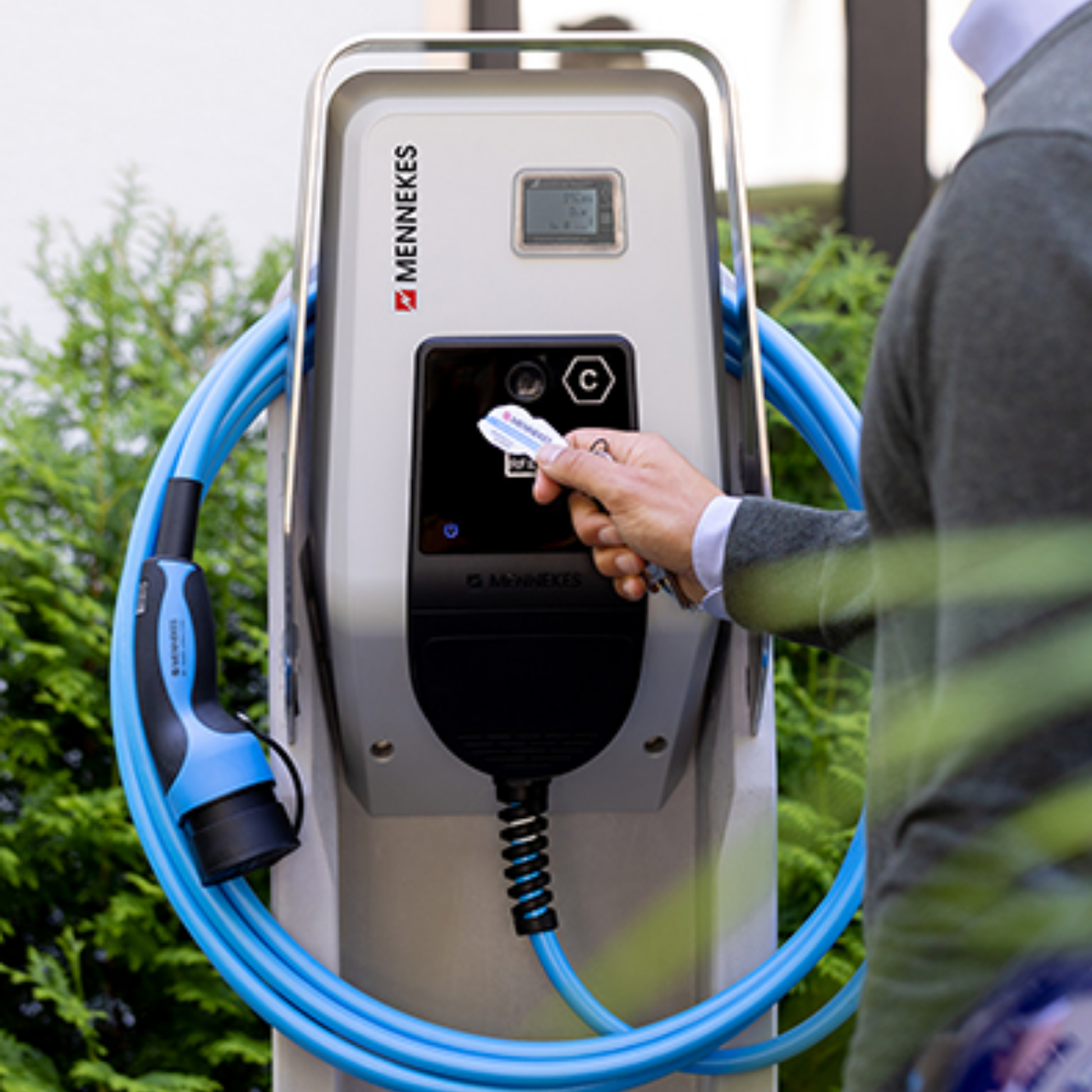

Autorisierung: Autostart, RFID, Backend-System, Plug & Charge, Autocharge
RFID-Standard: ISO / IEC 14443 A
RFID-Kompatibilität: MIFARE Classic, MIFARE DESFire
Plug & Charge: gemäß ISO 15118
Autocharge: mittels Fahrzeug-ID
Anzeige: LED-Statusanzeige
Benutzer-Weboberfläche: ja
Monitoring von Ladevorgängen: ja
Datenexport: CSV-Export aller Ladevorgänge
Whitelist: Verwaltung von RFID-Karten
Multifunktionstaster: ja
FI-Schalter Bedienung: von außen wiedereinschaltbar und prüfbar

𝗞𝗼𝗻𝗻𝗲𝗸𝘁𝗶𝘃𝗶𝘁ä𝘁 & 𝗦𝗰𝗵𝗻𝗶𝘁𝘁𝘀𝘁𝗲𝗹𝗹𝗲𝗻

Netzwerkanbindung: LAN / Ethernet RJ45
Vernetzung mehrerer Produkte: über LAN / Ethernet RJ45
Backend-Anbindung: über LAN / Ethernet RJ45 und externen Router
Backend-Anbindung alternativ: über Professional+ Ladesysteme
Unterstützte Backend-Protokolle: OCPP 1.5s, OCPP 1.6s, OCPP 1.6j
Energiemanagement-Anbindung: Modbus TCP, SEMP, EEBus
OCPP Smart Charging: ja
Externe EMS-Steuerung: dynamische Steuerung des Ladestroms über OCPP-System möglich

𝗘𝗻𝗲𝗿𝗴𝗶𝗲𝗺𝗲𝘀𝘀𝘂𝗻𝗴 & 𝗟𝗮𝘀𝘁𝗺𝗮𝗻𝗮𝗴𝗘𝗠𝗘𝗡𝗧

Energiezähler: geeichter MID-konformer Energiezähler, von außen ablesbar
Eichrechtskonforme Datenübertragung: ja, signierte Messwerte
Solar-Laden: Vorgaben bei Anbindung an Heim-Energiemanagementsystem möglich
Statisches Lastmanagement: ja
Dynamisches Lastmanagement: ja, für bis zu 100 Ladepunkte phasengenau
Schieflastbegrenzung: Reduzierung des Ladestroms bei ungleichmäßiger Phasenbelastung
Blackoutschutz: lokal durch Anbindung eines externen Modbus TCP Energiezählers
Downgrade: Reduzierung des Ladestroms über externes Steuersignal des vorgelagerten Energiezählers Siemens PAC2200

𝗞𝗼𝗺𝗽𝗮𝘁𝗶𝗯𝗹𝗲 𝗭ä𝗵𝗹𝗲𝗿 𝗳ü𝗿 𝗕𝗹𝗮𝗰𝗸𝗼𝘂𝘁𝘀𝗰𝗵𝘂𝘁𝘇

Siemens PAC2200 mit indirekter Messung über Wandler
Siemens PAC2200 mit Direktmessung bis 65 A
Phoenix EEM-MB371-EIP 2907976
Kostal Smart Energy Meter 10507524
TQ Energy Manager EM 420-LLRR

𝗦𝗶𝗰𝗵𝗲𝗿𝗵𝗲𝗶𝘁 & 𝗦𝗰𝗵𝘂𝘁𝘇

Fehlerstromschutzschalter: Typ A, 40 A / 0,03 A, 4-polig
Leitungsschutzschalter: C-32 A, 3P+N, 10 kA
Steuersicherung: B-6 A, 2-polig, 10 kA
DC-Fehlerstromüberwachung: > 6 mA mit Auslöseverhalten nach IEC 62752
Personenschutz: integriert
Leitungsschutz: integriert

𝗔𝗿𝗯𝗲𝗶𝘁𝘀𝗯𝗲𝗱𝗶𝗻𝗴𝘂𝗻𝗴𝗲𝗻

Umgebungstemperatur Betrieb: -25 °C bis +40 °C
Durchschnittstemperatur in 24 Stunden: max. 35 °C
Maximale Höhenlage: 2.000 m über NN
Relative Luftfeuchtigkeit: max. 95 %

𝗔𝗻𝘀𝗰𝗵𝗹𝘂𝘀𝘀𝗸𝗹𝗲𝗺𝗺𝗲𝗻

Anzahl Anschlussklemmen Versorgungsleitung: 5
Leiterwerkstoff: Kupfer
Klemmbereich starr: 0,5 bis 10 mm²
Klemmbereich flexibel: 0,5 bis 10 mm²
Klemmbereich mit Aderendhülse: 0,5 bis 10 mm²
Anzugsdrehmoment Versorgungsleitung: 1,5 bis 1,8 Nm
Anschlussklemmen Schaltausgang Arbeitsstromauslöser: 2
Klemmbereich Schaltausgang starr: bis 6 mm²
Klemmbereich Schaltausgang flexibel: bis 4 mm²
Klemmbereich Schaltausgang mit Aderendhülse: bis 4 mm²
Anzugsdrehmoment Schaltausgang: 0,8 Nm

𝗚𝗲𝗵ä𝘂𝘀𝗲 & 𝗔𝗯𝗺𝗲𝘀𝘀𝘂𝗻𝗴𝗲𝗻

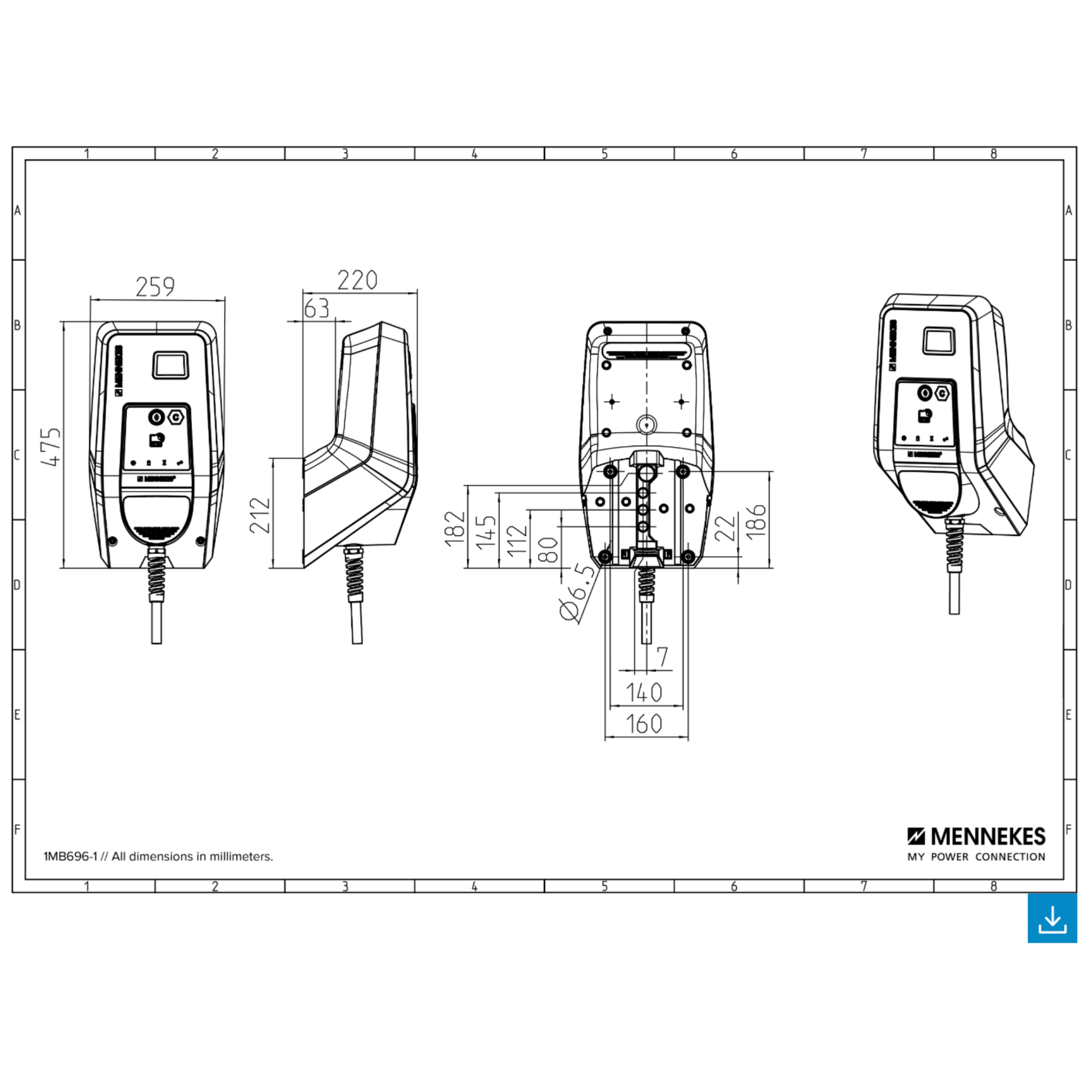

Abmessungen (H x B x T): 475 x 259 x 220 mm
Gewicht netto: ca. 11,52 kg
Äußere Bauform: Wandmontage
Ortsfest / ortsveränderlich: ortsfest

𝗟𝗶𝗲𝗳𝗲𝗿𝘂𝗺𝗙𝗔𝗡𝗚

Mennekes AMTRON Professional 22 C2 Wallbox
Fest angeschlossenes Typ-2-Ladekabel 7,5 m
3 User RFID-Karten
Integrierter MID-Zähler
Integrierter FI Typ A
Integrierter Leitungsschutzschalter
Integrierte DC-Fehlerstromüberwachung
