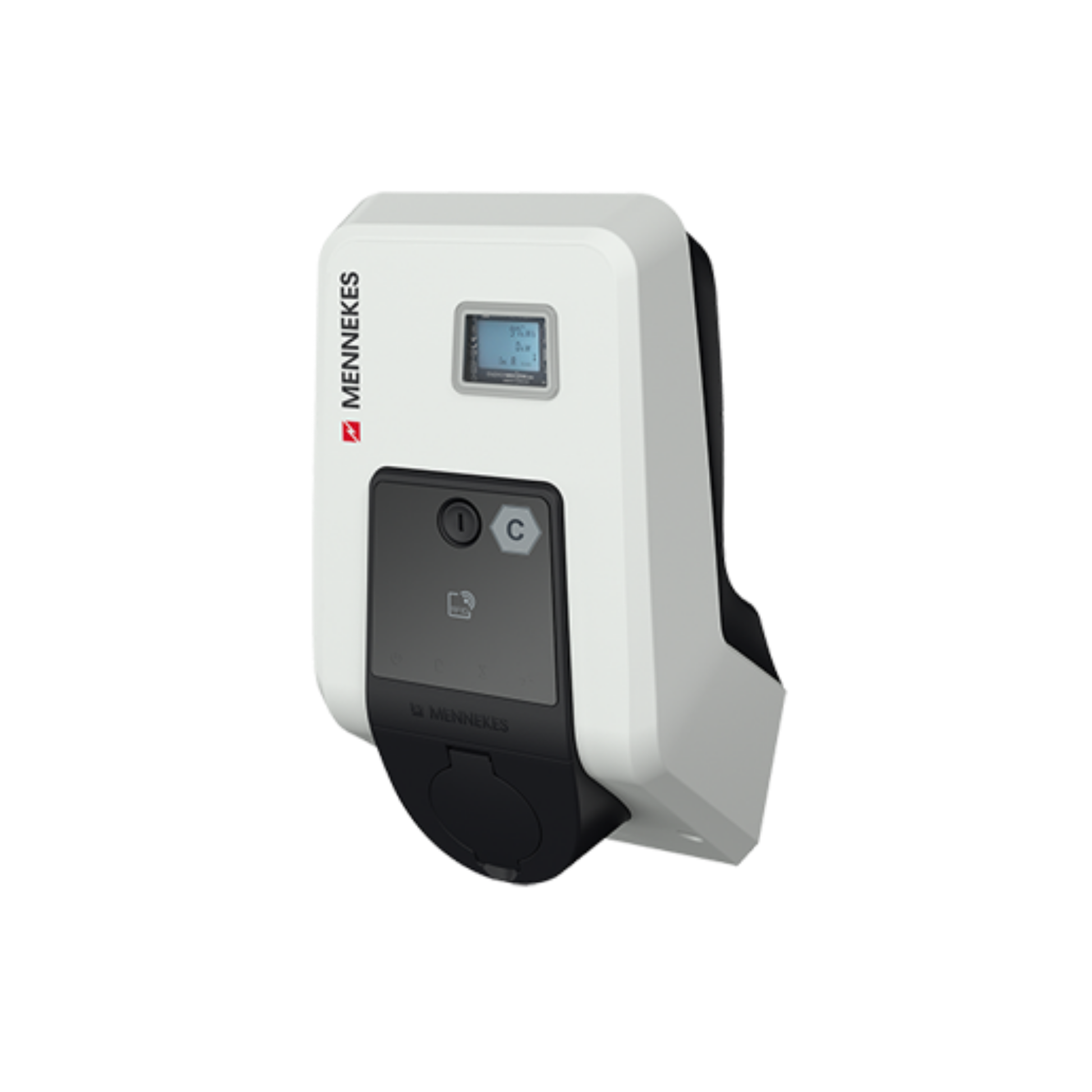

Die Mennekes AMTRON Professional+ 22 1386402 ist eine professionelle 22-kW-Wallbox mit Typ-2-Ladesteckdose für halböffentliche, gewerbliche und öffentliche Ladeinfrastruktur. Sie eignet sich besonders für Firmenparkplätze, Kundenparkplätze, Hotels, Wohnanlagen und Betreiber, die eine eichrechtskonforme Wallbox mit direkter Backend-Anbindung benötigen.
Die Wallbox verfügt über eine Typ-2-Ladesteckdose mit Klappdeckel. Dadurch können Nutzer ihr eigenes Ladekabel verwenden – ideal für Standorte mit wechselnden Fahrzeugen und verschiedenen Nutzergruppen. Bei Stromausfall bietet die Steckdosenvariante eine Entriegelungsfunktion für den Ladestecker.
Für Abrechnung und Verbrauchserfassung ist ein von außen ablesbarer MID-zertifizierter Energiezähler integriert. Zusätzlich unterstützt die Wallbox die eichrechtskonforme Datenübertragung signierter Ladedaten an ein Backend. Laut Mennekes ist die AMTRON Professional+ eichrechtskonform gemäß Baumusterprüfbescheinigung DE-20-M-PTB-0021.
Der wichtigste Unterschied zur AMTRON Professional 22 ist das integrierte Mobilfunkmodem. Die Professional+ 22 kann nicht nur über LAN, sondern auch über 3G / UMTS und 4G / LTE direkt an ein Backend angebunden werden. Dadurch ist sie besonders interessant für Standorte, an denen keine zuverlässige LAN-Verbindung vorhanden ist oder eine flexible Backend-Kommunikation gewünscht wird.
Für Backend-Systeme unterstützt die Wallbox OCPP 1.5 und OCPP 1.6. Auf der Mennekes-Produktseite werden zusätzlich OCPP 1.5s, OCPP 1.6s und OCPP 1.6j genannt. Damit eignet sich die AMTRON Professional+ 22 für Monitoring, Nutzerverwaltung, Abrechnung und professionelle Ladeinfrastruktur.
Auch beim Lastmanagement ist die Mennekes AMTRON Professional+ stark ausgestattet: Sie unterstützt statisches und dynamisches Lastmanagement sowie phasengenaues Lastmanagement für bis zu 100 Ladepunkte. Über einen externen Modbus-TCP-Zähler kann zudem lokaler Blackoutschutz umgesetzt werden.
Die Autorisierung ist per RFID, Backend-System oder Autostart möglich. Sicherheitstechnisch sind FI Typ A, Leitungsschutzschalter und DC-Fehlerstromüberwachung > 6 mA bereits integriert. Das robuste AMELAN-Gehäuse mit IP54 und IK10 macht die Wallbox für Innenbereiche und Außeninstallationen geeignet.
Wichtig: Die Artikelnummer 1386402 ist die Professional+ Variante mit Mobilfunk, aber ohne Plug & Charge. Die Professional+ PnC Variante mit ISO-15118-Kommunikation wäre 1387402.
𝗔𝗹𝗹𝗴𝗲𝗺𝗲𝗶𝗻𝗲 𝗘𝗶𝗴𝗲𝗻𝘀𝗰𝗵𝗮𝗳𝘁𝗲𝗻
Hersteller: Mennekes
Modell: AMTRON Professional+ 22
Artikelnummer: 1386402
EAN: 4015394291732
Produkttyp: Wallbox
Einsatzbereich: halböffentlicher und öffentlicher Bereich
Montage: Wandmontage
Gehäusematerial: AMELAN
Farbe: Lichtgrau, RAL 7035
Schutzart: IP54 bei Geräten mit Ladesteckdose
Stoßfestigkeit: IK10
Schutzklasse: II
Aufstellung: Freiluft oder Innenraum
Ortsfest / ortsveränderlich: ortsfest
Verwendung: ACSEV
Normen: IEC 61851, DIN IEC / TS 61439-7
Eichrechtskonform: ja, gemäß Baumusterprüfbescheinigung DE-20-M-PTB-0021
𝗟𝗮𝗱𝗲𝗻 & 𝗟𝗲𝗶𝘀𝘁𝘂𝗻𝗴
Max. Ladeleistung: 22 kW
Anschluss: 3-phasig
Nennspannung: 400 V
Nennfrequenz: 50 Hz
Nennstrom: 32 A
Bemessungsstrom Ladepunkt Mode 3: 32 A, 3-phasig
Maximale Vorsicherung: 100 A
Max. Ladeleistung Mode 3: 11 / 22 kW
Ladeleistung konfigurierbar: ja, durch Fachpersonal
Bemessungsisolationsspannung: 500 V
Bemessungsstoßspannungsfestigkeit: 4 kV
Bedingter Bemessungskurzschlussstrom: 10 kA
Bemessungsbelastungsfaktor RDF: 1
System nach Art der Erdverbindung: TN / TT
EMV-Einteilung: Klasse A / B
Überspannungskategorie: III
Verschmutzungsgrad: 3
𝗟𝗮𝗱𝗲𝗮𝗻𝘀𝗰𝗵𝗹𝘂𝘀𝘀
Ladeverbindung: Typ-2-Ladesteckdose mit Klappdeckel
Anzahl Ladepunkte: 1
Ladung: Mode 3 gemäß IEC 61851
Steckvorrichtung: gemäß IEC 62196
Entriegelungsfunktion: bei Stromausfall
Kabellänge: keine, da Ausführung mit Typ-2-Steckdose
𝗔𝘂𝘁𝗼𝗿𝗶𝘀𝗶𝗲𝗿𝘂𝗻𝗴 & 𝗕𝗲𝗱𝗶𝗲𝗻𝘂𝗻𝗴
Autorisierung: Autostart, RFID, Backend-System
RFID-Standard: ISO 14443 A
RFID-Kompatibilität: MIFARE Classic, MIFARE DESFire
Anzeige: LED-Infofeld / LED-Statusanzeige
Multifunktionstaster: ja
FI-Test: ja
Wiedereinschalten von FI- und LS-Schalter: ja
RFID-System: integriert
𝗞𝗼𝗻𝗻𝗲𝗸𝘁𝗶𝘃𝗶𝘁ä𝘁 & 𝗦𝗰𝗵𝗻𝗶𝘁𝘁𝘀𝘁𝗲𝗹𝗹𝗲𝗻
Netzwerkanbindung: LAN RJ45
Mobilfunkmodem: integriert
Mobilfunk: 3G / UMTS, 4G / LTE
SIM-Karte: Micro-SIM erforderlich
Backendanbindung: über Mobilfunk oder LAN
Backendanbindung über Mobilfunk: bis zu 50 Ladepunkte über eine SIM-Karte
Backend-Protokolle: OCPP 1.5, OCPP 1.6
Backend-Protokolle laut Mennekes-Seite: OCPP 1.5s, OCPP 1.6s, OCPP 1.6j
Energiemanagement-Anbindung: Modbus TCP, EEBus
Blackoutschutz: Anbindung eines externen Modbus TCP Zählers möglich
Fahrzeugkommunikation: IEC 61851-1 Mode 3
Plug & Charge: nein, nur bei Professional+ PnC Variante 1387402
𝗘𝗻𝗲𝗿𝗴𝗶𝗲𝗺𝗲𝘀𝘀𝘂𝗻𝗴 & 𝗟𝗮𝘀𝘁𝗺𝗮𝗻𝗮𝗴𝗲𝗺𝗲𝗻𝘁
Energiezähler: MID-zertifizierter Energiezähler
Anzeige Energiezähler: von außen ablesbar
Eichrechtskonforme Datenübertragung: signierte Ladedaten zum Backend
Eichrechtskonforme Abrechnung: nur bei dreiphasigem Netzanschluss möglich
Statisches Lastmanagement: ja
Dynamisches Lastmanagement: ja
Dynamisches Lastmanagement: phasengenau für bis zu 100 Ladepunkte
Blackoutschutz: über externen Modbus TCP Energiezähler
Kompatible Zähler Blackoutschutz: Siemens PAC2200, Phoenix EEM-MB371-EIP 2907976
𝗦𝗶𝗰𝗵𝗲𝗿𝗵𝗲𝗶𝘁 & 𝗦𝗰𝗵𝘂𝘁𝘇
Fehlerstromschutzschalter: Typ A, 40 / 0,03 A, 4-polig
Leitungsschutzschalter: C-32 A, 3P+N, Auslösecharakteristik C
Steuersicherung: 6 A, 2-polig, Auslösecharakteristik B
DC-Fehlerstromüberwachung: > 6 mA
Personen- und Leitungsschutz: integriert
Lastschütz: 32 A, 4-polig
𝗔𝗿𝗯𝗲𝗶𝘁𝘀𝗯𝗲𝗱𝗶𝗻𝗴𝘂𝗻𝗴𝗲𝗻
Umgebungstemperatur Betrieb: -25 °C bis +40 °C
Durchschnittstemperatur in 24 Stunden: < 35 °C
Maximale Höhenlage: 2.000 m über dem Meeresspiegel
Relative Luftfeuchtigkeit: max. 95 %, nicht kondensierend
𝗔𝗻𝘀𝗰𝗵𝗹𝘂𝘀𝘀𝗸𝗹𝗲𝗺𝗺𝗲𝗻
Anschlussklemmen Versorgungsleitung: 10 mm²
Klemmbereich starr: 5 x 10 mm²
Klemmbereich flexibel: 5 x 6 mm²
Anzugsdrehmoment: max. 1,8 Nm
𝗚𝗲𝗵ä𝘂𝘀𝗲 & 𝗔𝗯𝗺𝗲𝘀𝘀𝘂𝗻𝗴𝗲𝗻
Abmessungen (H x B x T): 475 x 259 x 220 mm
Gewicht: ca. 7–11 kg je nach Ausführung
Äußere Bauform: Wandmontage
Gehäuse: AMELAN
𝗟𝗶𝗲𝗳𝗲𝗿𝘂𝗺𝗳𝗮𝗻𝗴
Mennekes AMTRON Professional+ 22 Wallbox
Typ-2-Ladesteckdose mit Klappdeckel
MID-zertifizierter Energiezähler
Integriertes Mobilfunkmodem
Integrierter FI Typ A
Integrierter Leitungsschutzschalter
Integrierte DC-Fehlerstromüberwachung > 6 mA
RFID-System
Montage- und Installationsmaterial
Betriebs- und Installationsanleitung
