Die Mennekes AMTRON Professional+ 22 C2 1386202 ist eine hochwertige, eichrechtskonforme 22-kW-Wallbox für den privaten, gewerblichen und halböffentlichen Einsatz. Sie eignet sich besonders für Dienstwagenfahrer, Unternehmen, Ladeinfrastrukturbetreiber, Hotels, Wohnanlagen und professionelle Installationen mit Backend- oder Lastmanagement-Anbindung.
Die Wallbox verfügt über ein fest angeschlossenes Typ-2-Ladekabel mit 7,5 m Länge. Dadurch ist das Laden besonders komfortabel, da kein separates Ladekabel benötigt wird. Die integrierte Kabelaufhängung sorgt zusätzlich für eine saubere und ordentliche Optik am Ladepunkt.
Für Abrechnung und Verbrauchserfassung ist ein von außen ablesbarer MID-konformer Energiezähler integriert. Zusätzlich ist die Wallbox eichrechtskonform gemäß Baumusterprüfbescheinigung DE-20-M-PTB-0021 und unterstützt die eichrechtskonforme Datenübertragung signierter Messwerte. Damit ist sie besonders interessant für Dienstwagenabrechnung und gewerbliche Ladeanwendungen.
Die Autorisierung ist sehr flexibel möglich: per RFID-Karte, Backend-System, Autostart, Plug & Charge nach ISO 15118 oder Autocharge über die Fahrzeug-ID. Über die Benutzer-Weboberfläche können Ladevorgänge überwacht, RFID-Karten verwaltet und Ladedaten im CSV-Format exportiert werden.
Der wesentliche Unterschied zur AMTRON Professional 22 C2 ist das integrierte Mobilfunkmodem. Die Professional+ kann neben LAN auch über 2G, 3G und 4G/LTE an ein Backend angebunden werden. Dadurch ist sie besonders interessant für Standorte, an denen keine stabile LAN-Anbindung vorhanden ist oder die Backend-Kommunikation besonders flexibel umgesetzt werden soll.
Für professionelle Ladeinfrastruktur bietet die AMTRON Professional+ 22 C2 eine starke Kommunikationsausstattung. Für Backend-Systeme werden OCPP 1.5s, OCPP 1.6s und OCPP 1.6j unterstützt. Zusätzlich kann die Wallbox über Modbus TCP, SEMP und EEBus in Energiemanagementsysteme eingebunden werden.
Auch beim Lastmanagement ist die Mennekes AMTRON Professional+ stark: Sie unterstützt statisches Lastmanagement, dynamisches und phasengenaues Lastmanagement für bis zu 100 Ladepunkte, Schieflastbegrenzung sowie lokalen Blackoutschutz über externe Modbus-TCP-Energiezähler.
Sicherheitstechnisch ist die Wallbox sehr umfangreich ausgestattet. Fehlerstromschutzschalter Typ A, Leitungsschutzschalter und DC-Fehlerstromüberwachung > 6 mA sind integriert. Mit IP54, IK10 und einem robusten AMELAN-Gehäuse ist sie für den Innen- und Außeneinsatz geeignet.
𝗔𝗹𝗹𝗴𝗲𝗺𝗲𝗶𝗻𝗲 𝗘𝗶𝗴𝗲𝗻𝘀𝗰𝗵𝗮𝗳𝘁𝗲𝗻
Hersteller: Mennekes
Modell: AMTRON Professional+ 22 C2
Artikelnummer: 1386202
Produkttyp: Wallbox
Einsatzbereich: privater und halböffentlicher Bereich
Montage: Wandmontage
Gehäusematerial: Kunststoff / AMELAN
Schutzart: IP54
Stoßfestigkeit: IK10
Schutzklasse: I
Eichrechtskonform: ja, gemäß Baumusterprüfbescheinigung DE-20-M-PTB-0021
MID-konformer Energiezähler: ja, von außen ablesbar
Aufstellung: Innenraum und Freiluft
Normen: IEC 61851, IEC 61439-7
Verwendung gemäß IEC 61439-7: ACSEV
𝗟𝗮𝗱𝗲𝗻 & 𝗟𝗲𝗶𝘀𝘁𝘂𝗻𝗴
Max. Ladeleistung: 22 kW
Anschluss: 3-phasig
Anzahl Ladepunkte: 1
Nennstrom: 32 A
Bemessungsstrom Ladepunkt Mode 3: 32 A
Nennspannung: 230 / 400 V AC ± 10 %
Nennfrequenz: 50 Hz
Max. Vorsicherung: 80 A
Schaltorgan Lastkreis: Lastschütz 32 A, 4-polig
Bemessungsisolationsspannung: 500 V
Bemessungsstoßspannungsfestigkeit: 4 kV
Bedingter Bemessungskurzschlussstrom: 10 kA
Bemessungsbelastungsfaktor RDF: 1
System nach Art der Erdverbindung: TN / TT
EMV-Einteilung: A+B
Überspannungskategorie: III
Verschmutzungsgrad: 3
𝗟𝗮𝗱𝗲𝗮𝗻𝘀𝗰𝗵𝗹𝘂𝘀𝘀
Ladeverbindung: fest angeschlossenes Typ-2-Ladekabel
Kabellänge: 7,5 m
Ladung: Mode 3 gemäß IEC 61851-1
Steckvorrichtung: gemäß IEC 62196
Integrierte Kabelaufhängung: ja
𝗔𝘂𝘁𝗼𝗿𝗶𝘀𝗶𝗲𝗿𝘂𝗻𝗴 & 𝗕𝗲𝗱𝗶𝗲𝗻𝘂𝗻𝗴
Autorisierung: Autostart, RFID, Backend-System, Plug & Charge, Autocharge
RFID-Standard: ISO / IEC 14443 A
RFID-Kompatibilität: MIFARE Classic, MIFARE DESFire
Plug & Charge: gemäß ISO 15118
Autocharge: mittels Fahrzeug-ID
Anzeige: LED-Statusanzeige
Benutzer-Weboberfläche: ja
Monitoring von Ladevorgängen: ja
Datenexport: CSV-Export aller Ladevorgänge
Whitelist: Verwaltung von RFID-Karten
Multifunktionstaster: ja
FI-Schalter Bedienung: von außen wiedereinschaltbar und prüfbar
𝗞𝗼𝗻𝗻𝗲𝗸𝘁𝗶𝘃𝗶𝘁ä𝘁 & 𝗦𝗰𝗵𝗻𝗶𝘁𝘁𝘀𝘁𝗲𝗹𝗹𝗲𝗻
Netzwerkanbindung: LAN / Ethernet RJ45
Mobilfunkmodem: integriert
Mobilfunkstandards: 2G / GSM, 3G / UMTS, 4G / LTE
SIM-Karte: Micro-SIM erforderlich
Backendanbindung über Mobilfunk: bis zu 50 Ladepunkte über eine SIM-Karte
Vernetzung mehrerer Produkte: über LAN / Ethernet RJ45
Backend-Anbindung: über LAN / Ethernet RJ45 und externen Router
Unterstützte Backend-Protokolle: OCPP 1.5s, OCPP 1.6s, OCPP 1.6j
Energiemanagement-Anbindung: Modbus TCP, SEMP, EEBus
OCPP Smart Charging: ja
Externe EMS-Steuerung: dynamische Steuerung des Ladestroms über OCPP-System möglich
𝗘𝗻𝗲𝗿𝗴𝗶𝗲𝗺𝗲𝘀𝘀𝘂𝗻𝗴 & 𝗟𝗮𝘀𝘁𝗺𝗮𝗻𝗮𝗴𝗲𝗺𝗲𝗻𝘁
Energiezähler: geeichter MID-konformer Energiezähler, von außen ablesbar
Eichrechtskonforme Datenübertragung: ja, signierte Messwerte
Solar-Laden: Vorgaben bei Anbindung an Heim-Energiemanagementsystem möglich
Statisches Lastmanagement: ja
Dynamisches Lastmanagement: ja, für bis zu 100 Ladepunkte phasengenau
Schieflastbegrenzung: Reduzierung des Ladestroms bei ungleichmäßiger Phasenbelastung
Blackoutschutz: lokal durch Anbindung eines externen Modbus TCP Energiezählers
Downgrade: Reduzierung des Ladestroms über externes Steuersignal des vorgelagerten Energiezählers Siemens PAC2200
𝗞𝗼𝗺𝗽𝗮𝘁𝗶𝗯𝗹𝗲 𝗭ä𝗵𝗹𝗲𝗿 𝗳ü𝗿 𝗕𝗹𝗮𝗰𝗸𝗼𝘂𝘁𝘀𝗰𝗵𝘂𝘁𝘇
Siemens PAC2200 mit indirekter Messung über Wandler
Siemens PAC2200 mit Direktmessung bis 65 A
Phoenix EEM-MB371-EIP 2907976
Kostal Smart Energy Meter 10507524
TQ Energy Manager EM 420-LLRR
𝗦𝗶𝗰𝗵𝗲𝗿𝗵𝗲𝗶𝘁 & 𝗦𝗰𝗵𝘂𝘁𝘇
Fehlerstromschutzschalter: Typ A, 40 A / 0,03 A, 4-polig
Leitungsschutzschalter: C-32 A, 3P+N, 10 kA
Steuersicherung: B-6 A, 2-polig, 10 kA
DC-Fehlerstromüberwachung: > 6 mA mit Auslöseverhalten nach IEC 62752
Personenschutz: integriert
Leitungsschutz: integriert
𝗔𝗿𝗯𝗲𝗶𝘁𝘀𝗯𝗲𝗱𝗶𝗻𝗴𝘂𝗻𝗴𝗲𝗻
Umgebungstemperatur Betrieb: -25 °C bis +40 °C
Durchschnittstemperatur in 24 Stunden: max. 35 °C
Maximale Höhenlage: 2.000 m über NN
Relative Luftfeuchtigkeit: max. 95 %
𝗔𝗻𝘀𝗰𝗵𝗹𝘂𝘀𝘀𝗸𝗹𝗲𝗺𝗺𝗲𝗻
Anzahl Anschlussklemmen Versorgungsleitung: 5
Leiterwerkstoff: Kupfer
Klemmbereich starr: 0,5 bis 10 mm²
Klemmbereich flexibel: 0,5 bis 10 mm²
Klemmbereich mit Aderendhülse: 0,5 bis 10 mm²
Anzugsdrehmoment Versorgungsleitung: 1,5 bis 1,8 Nm
Anschlussklemmen Schaltausgang Arbeitsstromauslöser: 2
Klemmbereich Schaltausgang starr: bis 6 mm²
Klemmbereich Schaltausgang flexibel: bis 4 mm²
Klemmbereich Schaltausgang mit Aderendhülse: bis 4 mm²
Anzugsdrehmoment Schaltausgang: 0,8 Nm
𝗚𝗲𝗵ä𝘂𝘀𝗲 & 𝗔𝗯𝗺𝗲𝘀𝘀𝘂𝗻𝗴𝗲𝗻

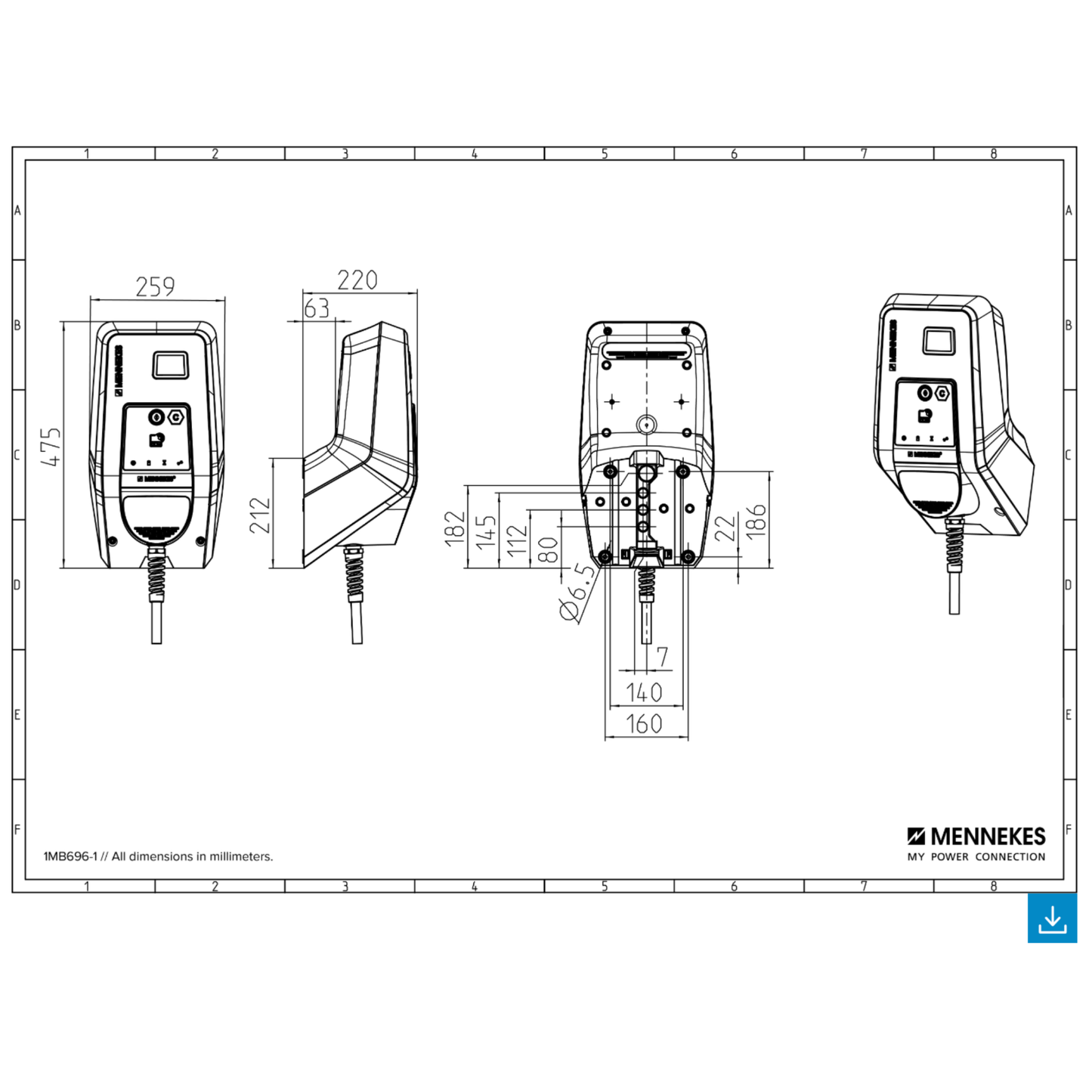

Abmessungen (H x B x T): 475 x 259 x 220 mm
Gewicht netto: ca. 11,615 kg
Äußere Bauform: Wandmontage
Ortsfest / ortsveränderlich: ortsfest
𝗟𝗶𝗲𝗳𝗲𝗿𝘂𝗺𝗳𝗮𝗻𝗴
Mennekes AMTRON Professional+ 22 C2 Wallbox
Fest angeschlossenes Typ-2-Ladekabel 7,5 m
Integrierter MID-Zähler
Integrierter FI Typ A
Integrierter Leitungsschutzschalter
Integrierte DC-Fehlerstromüberwachung
