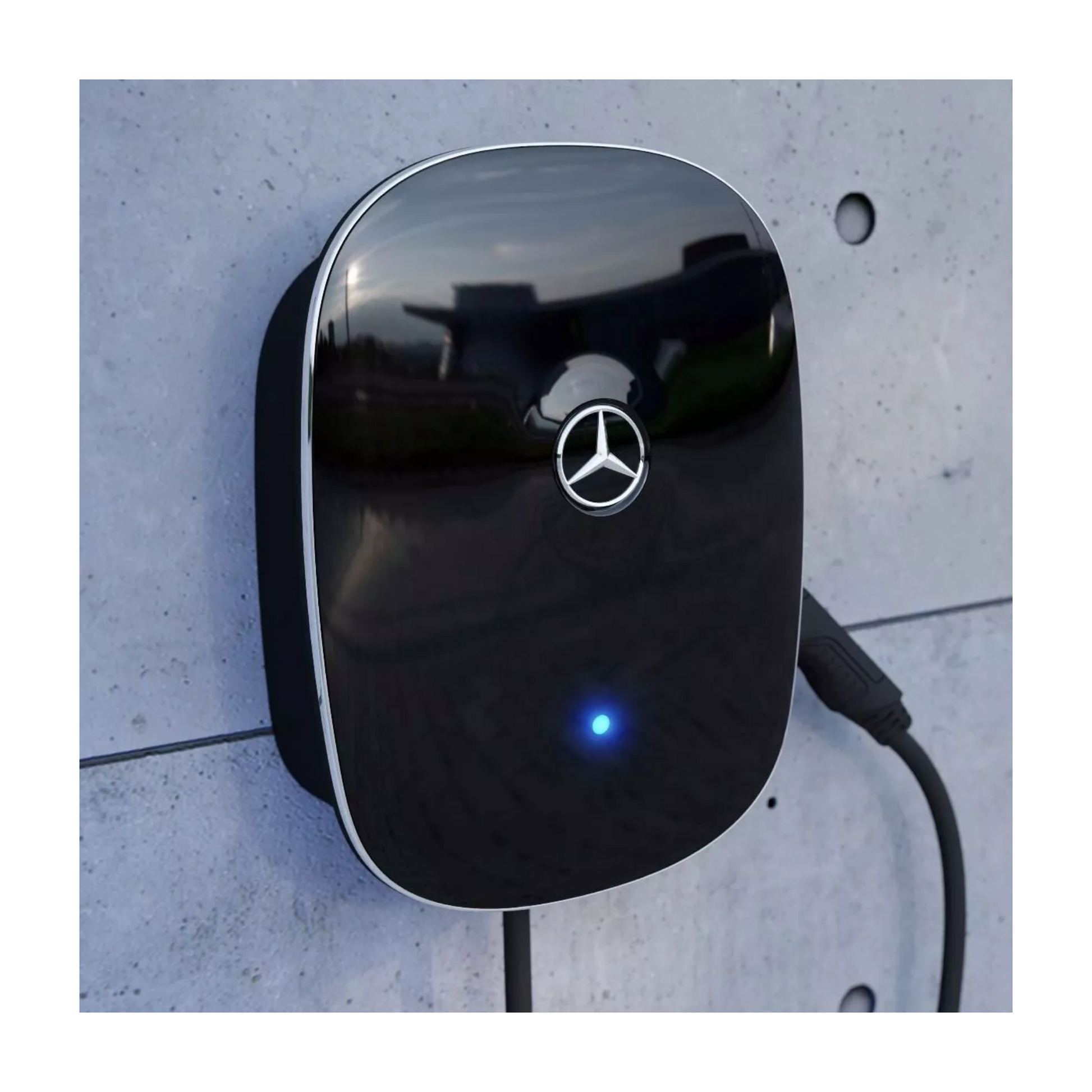

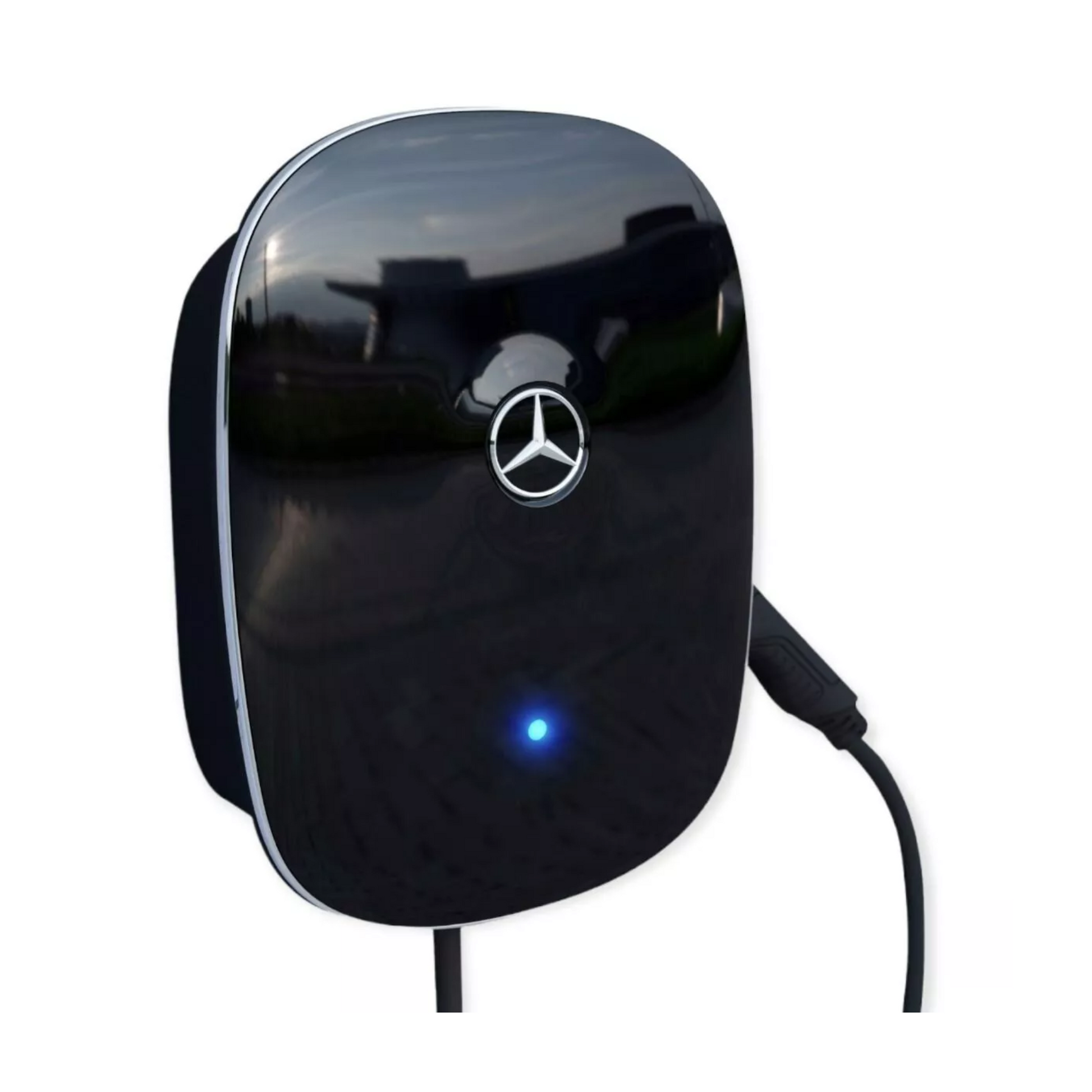

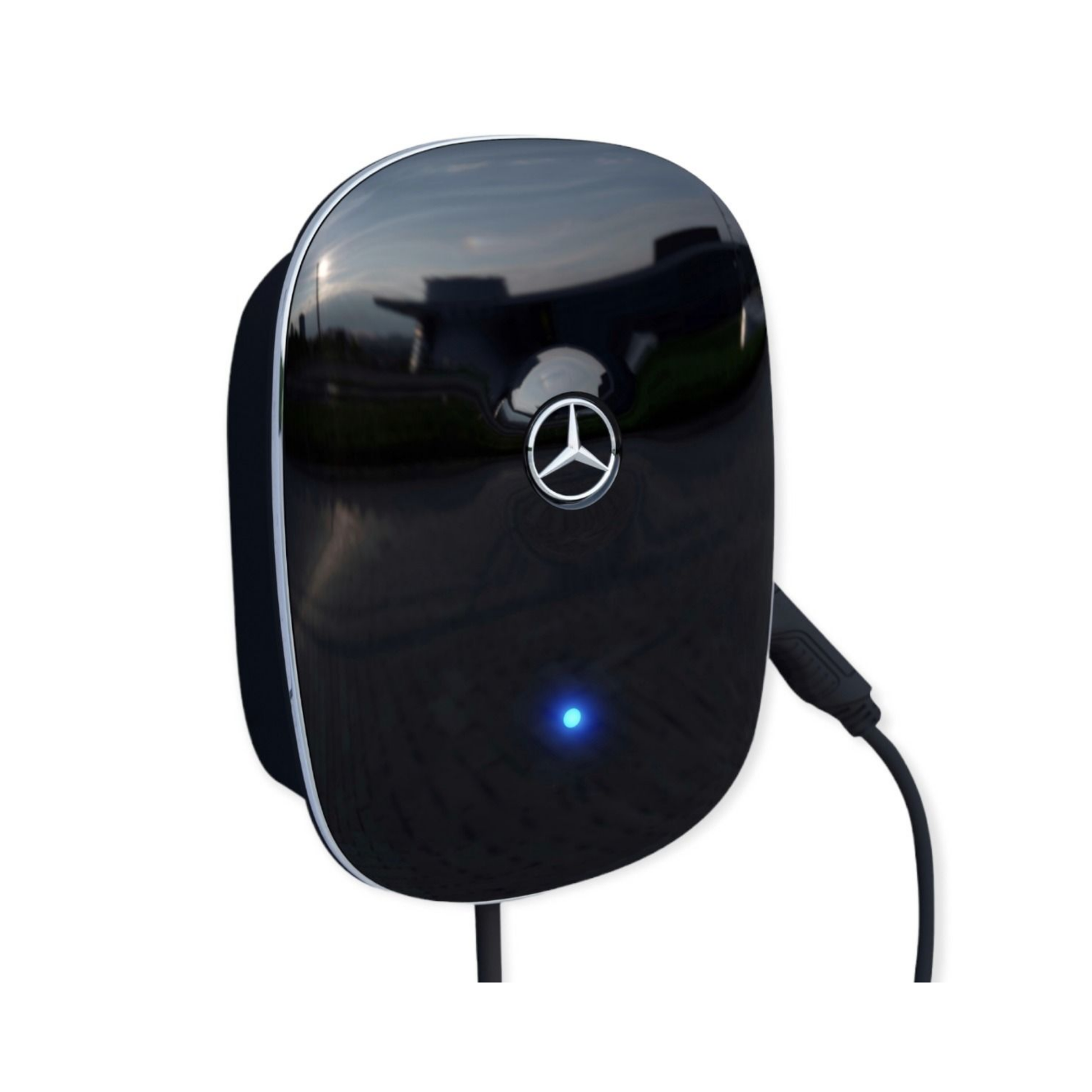

Die Mercedes-Benz Wallbox Home A0009067408 ist eine hochwertige 22-kW-Wallbox mit fest integriertem 6-m-Typ-2-Ladekabel für den privaten und halböffentlichen Bereich. In der Bedienungs- und Installationsanleitung ist die Variante A0009067408 eindeutig als 22-kW-Version mit 1- oder 3-phasigem Betrieb bei 32 A aufgeführt. Zusätzlich wird die zugehörige ABL-Produktnummer 2W22M1 genannt.
Ein zentrales Merkmal dieser Wallbox ist der integrierte Schlüsselschalter. Laut Anleitung kann der Ladevorgang über den seitlichen Schlüsselschalter separat freigegeben werden, wodurch sich die Wallbox sehr gut für Stellplätze eignet, die nicht dauerhaft frei zugänglich sein sollen. Im Lieferumfang sind 2 Schlüssel für den Schlüsselschalter sowie 2 Blendenschlüssel enthalten.
Die Sicherheitsausstattung ist für eine Home-Wallbox stark: Die Mercedes-Benz Wallbox Home besitzt einen internen RCCB Typ A (30 mA) und eine integrierte elektronische DC-Fehlerstromerkennung ≥ 6 mA. Dazu kommen IP55 und IK08. Wenn du bisher nur von „DC-Fehlerstrom + FI Typ A ausreichend“ ausgegangen bist, kannst du es hier sogar noch präziser formulieren: beides ist integriert.
Wichtig für die technische Einordnung: Es gibt laut Datenblatt eine interne RS485-Schnittstelle für externe Ladesteuerung, aber kein Zugriff durch Anwender oder Installateur. Das bedeutet: Für dein Shop-System ist das keine normale Smart- oder App-Konnektivität, sondern eher eine interne technische Schnittstelle.

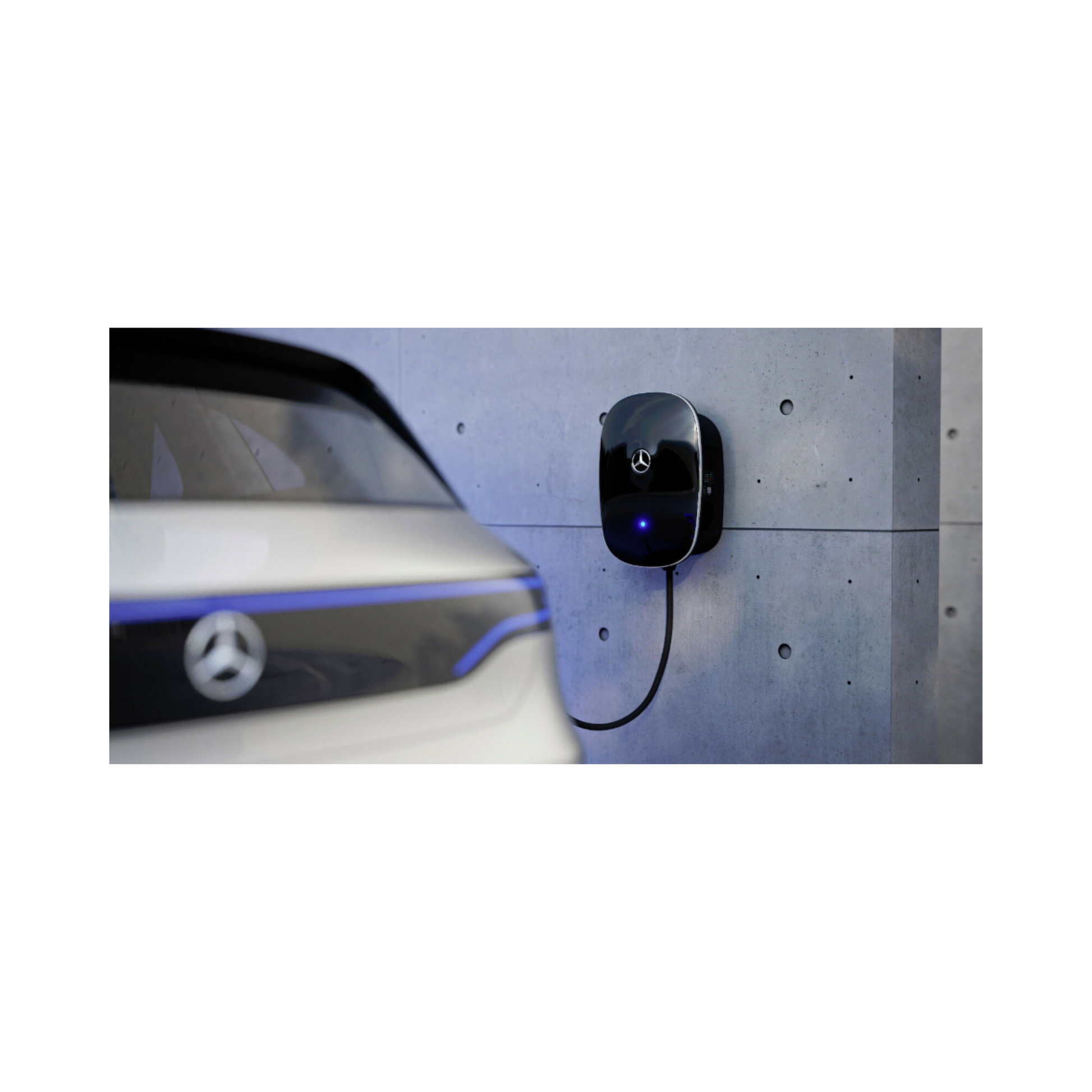

Mit 438 × 328 × 170 mm, ca. 8,5 kg Nettogewicht und der robusten Bauform ist die Wallbox klar auf dauerhaften Einsatz ausgelegt. Die Schutzart IP55 erlaubt auch die Außenmontage, wobei die Anleitung für den Außenbereich einen überdachten Standort empfiehlt, um Verschmutzungen durch Witterungseinflüsse zu reduzieren.
Allgemeine Eigenschaften
- Hersteller: Mercedes-Benz
- Modell: Wallbox Home
- Herstellernummer: A0009067408
- ABL-Produktnummer: 2W22M1
- Herstellungsland: Made in Germany
- Einsatzbereich: privater oder halböffentlicher Bereich
Laden & Leistung
- Max. Ladeleistung: 22 kW
- Nennspannung: 230 / 400 V
- Nennstrom: 32 A, 1- oder 3-phasig
- Nennfrequenz: 50 Hz
- Werkseinstellung maximaler Ladestrom: 16 A
- Einstellbarer Ladestrom über Drehkodierschalter: 8 A / 10 A / 13 A / 16 A / 20 A / 30 A / 32 A
- Vorsicherung: MCB, C-Charakteristik, maximal 32 A
- Erdungssystem: TN-S
Ladeanschluss
- Anschluss: fest verbundenes Ladekabel mit Ladestecker nach IEC 62196-2 Typ 2
- Kabellänge: ca. 6 m
- Anzahl Ladepunkte: 1
Autorisierung & Bedienung
- Autorisierung: Schlüsselschalter
- Anzeige: mehrfarbige LED-Statusanzeige
- Freigabe: Ladevorgang über seitlichen Schlüsselschalter separat freigebbar
- Lieferumfang Schlüssel: 2 Schlüssel für Schlüsselschalter, 2 Blendenschlüssel
Protokolle & Schnittstellen
- Schnittstelle: interne RS485-Schnittstelle
- Hinweis: Schnittstelle für externe Ladesteuerung, kein Zugriff durch Anwender oder Installateur
Sicherheit & Schutz
- Schutzschaltgeräte: RCCB Typ A, 30 mA
- DC-Fehlerstromerkennung: elektronische DC-Fehlerstromerkennung DC-RCM, IΔn d.c. ≥ 6 mA
- Schutzklasse: I
- Überspannungskategorie: III
- Schutzart Gehäuse: IP55
- Stoßfestigkeit: IK08
- Verschmutzungsgrad: 3
Umgebungsbedingungen
- Betriebstemperatur: -30 bis 50 °C
- Lagertemperatur: -30 bis 85 °C
- Luftfeuchte: 5 bis 95 % (nicht kondensierend)
- Maximale Aufbauhöhe: ≤ 2.000 m NHN
Gehäuse & Abmessungen
- Abmessungen (H x B x T): 438 x 328 x 170 mm
- Gewicht netto: ca. 8,5 kg
- Gewicht brutto: ca. 10 kg
Lieferumfang
- Enthalten: Wallbox, Kurzanleitung, Montage-Set, 2 Schlüssel für Schlüsselschalter, 2 Blendenschlüssel, Bohrschablone
