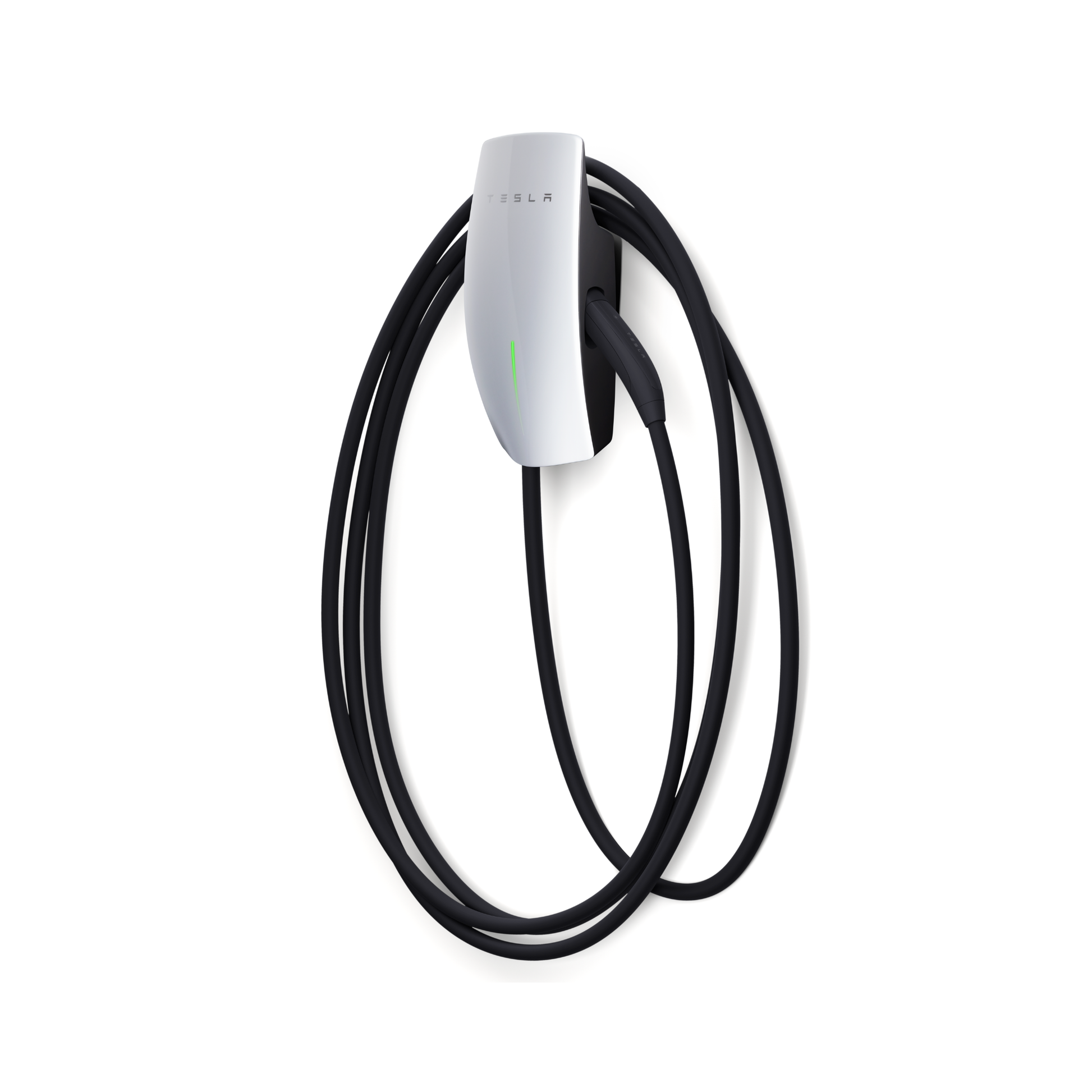

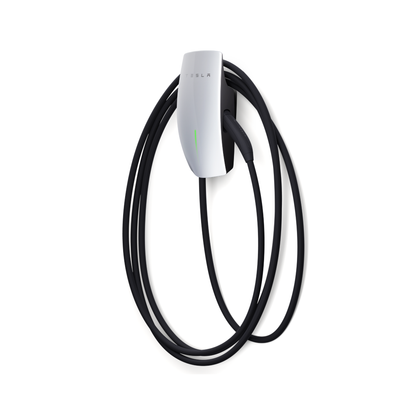

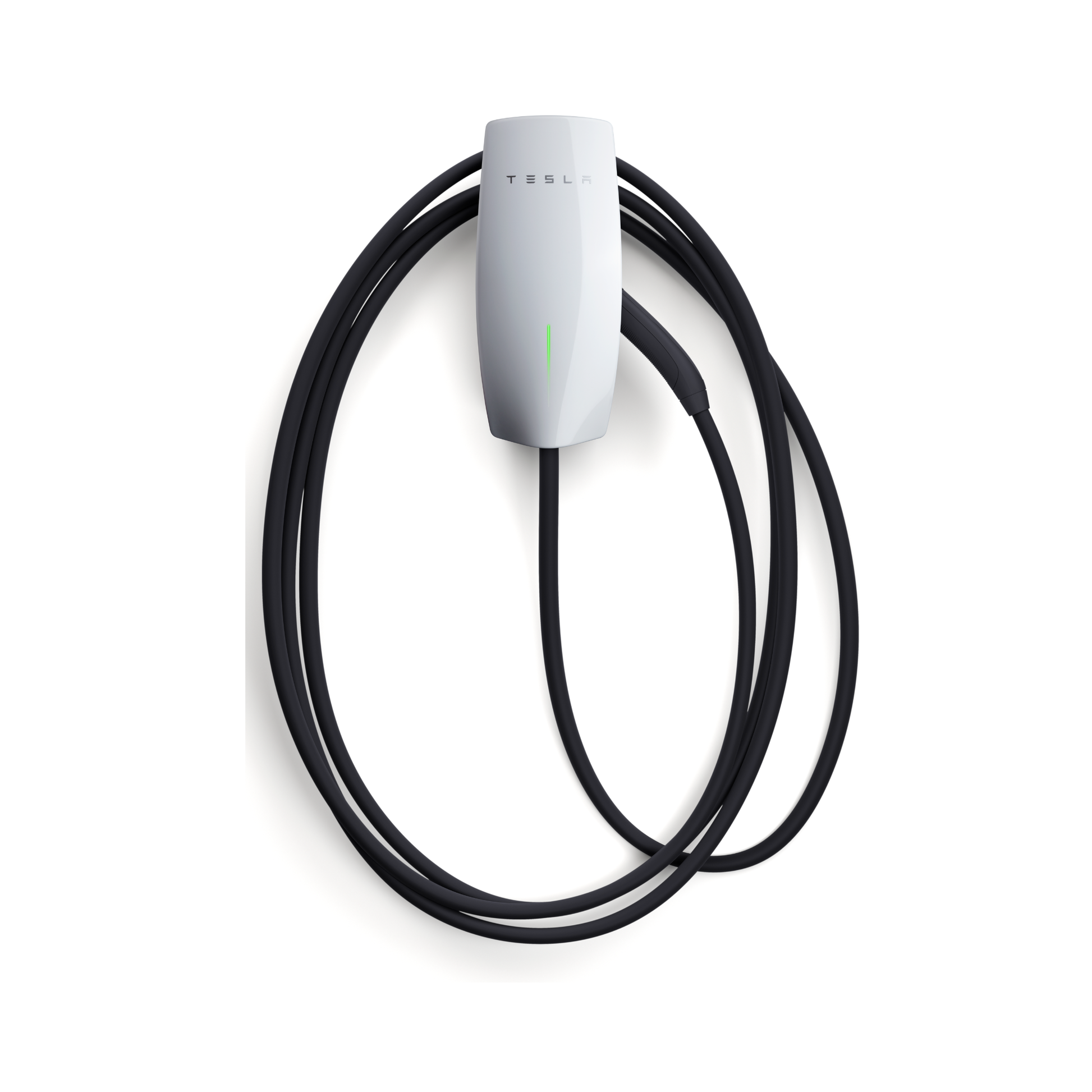

Der Tesla Wall Connector Gen 3 ist eine kompakte und leistungsstarke Wallbox für das komfortable Laden zu Hause. Mit einer Ladeleistung von bis zu 22 kW und einem maximalen Ladestrom von 32 A ermöglicht er schnelles dreiphasiges AC-Laden. Der Installateur kann den maximalen Ladestrom passend zum vorhandenen Netzanschluss zwischen 6 und 32 A einstellen.

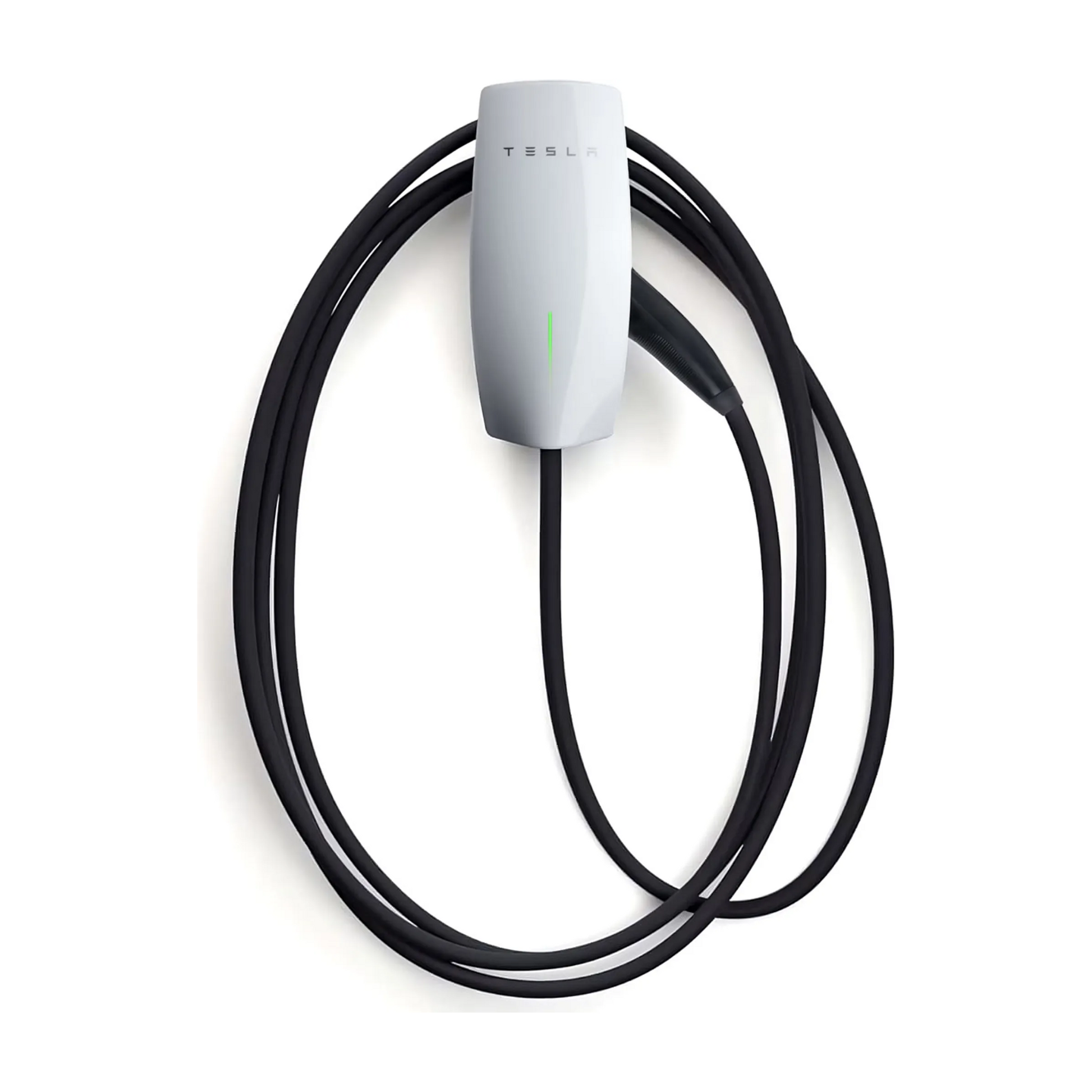

Das fest integrierte 7,3 m lange Typ-2-Ladekabel bietet viel Bewegungsfreiheit am Stellplatz. Der Wall Connector eignet sich für Tesla-Fahrzeuge sowie für Elektrofahrzeuge anderer Hersteller mit europäischem Typ-2-AC-Ladeanschluss. Die tatsächlich erreichbare Ladeleistung hängt vom Fahrzeug, der Hausinstallation und der Konfiguration durch den Elektriker ab.

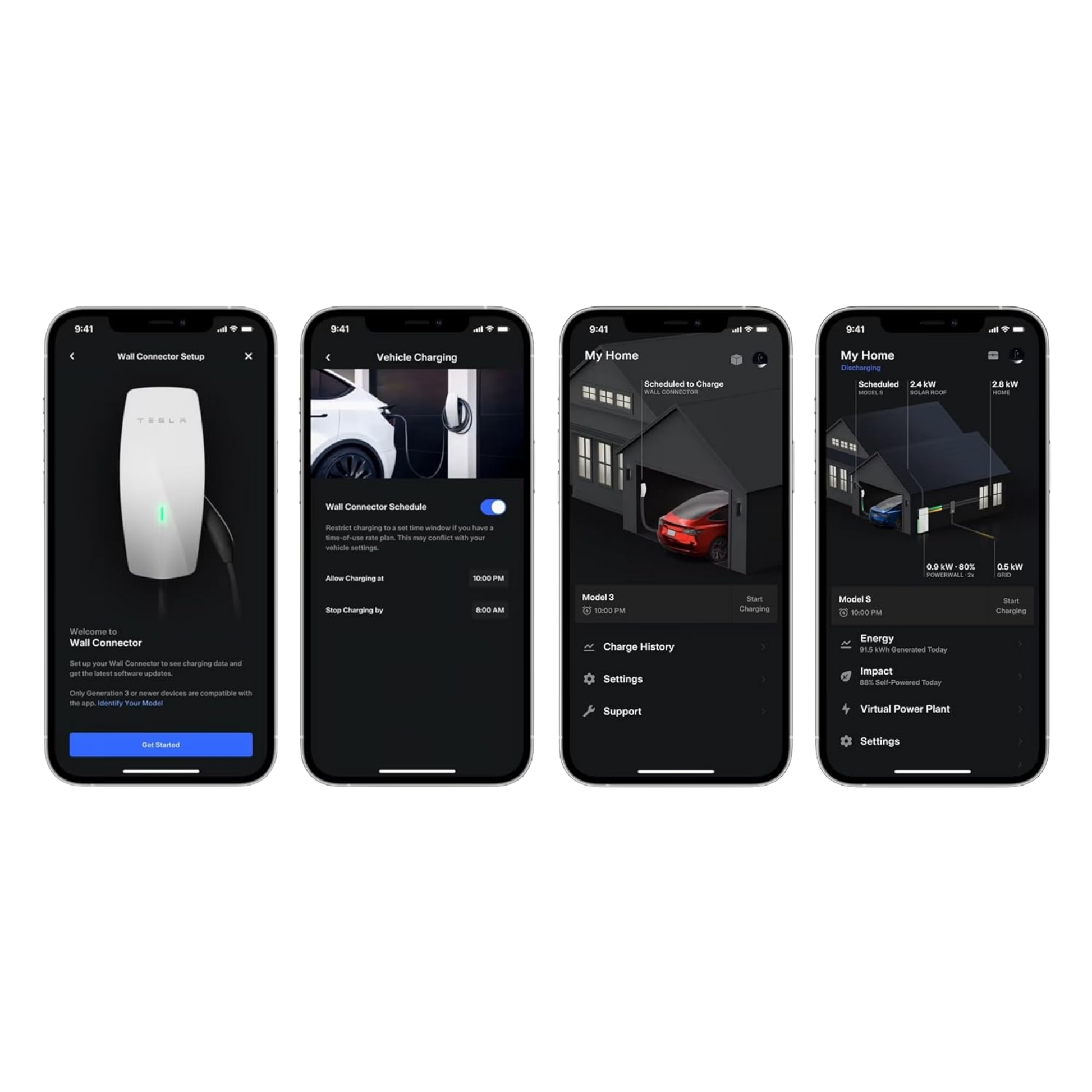

Über das integrierte 2,4-GHz-WLAN wird die Wallbox in Betrieb genommen und konfiguriert. Bei bestehender WLAN-Verbindung kann sie außerdem automatische Firmware-Updates erhalten. Werden mehrere kompatible Tesla Wall Connector Gen 3 installiert, kann über Tesla Power Sharing die verfügbare elektrische Leistung zwischen den Ladepunkten verteilt werden.
Für die elektrische Sicherheit verfügt der Wall Connector über eine integrierte Fehlerstromerkennung Typ A + DC 6 mA. Ein externer Leitungsschutzschalter bleibt erforderlich und wird durch den ausführenden Elektrofachbetrieb entsprechend der Installation dimensioniert.

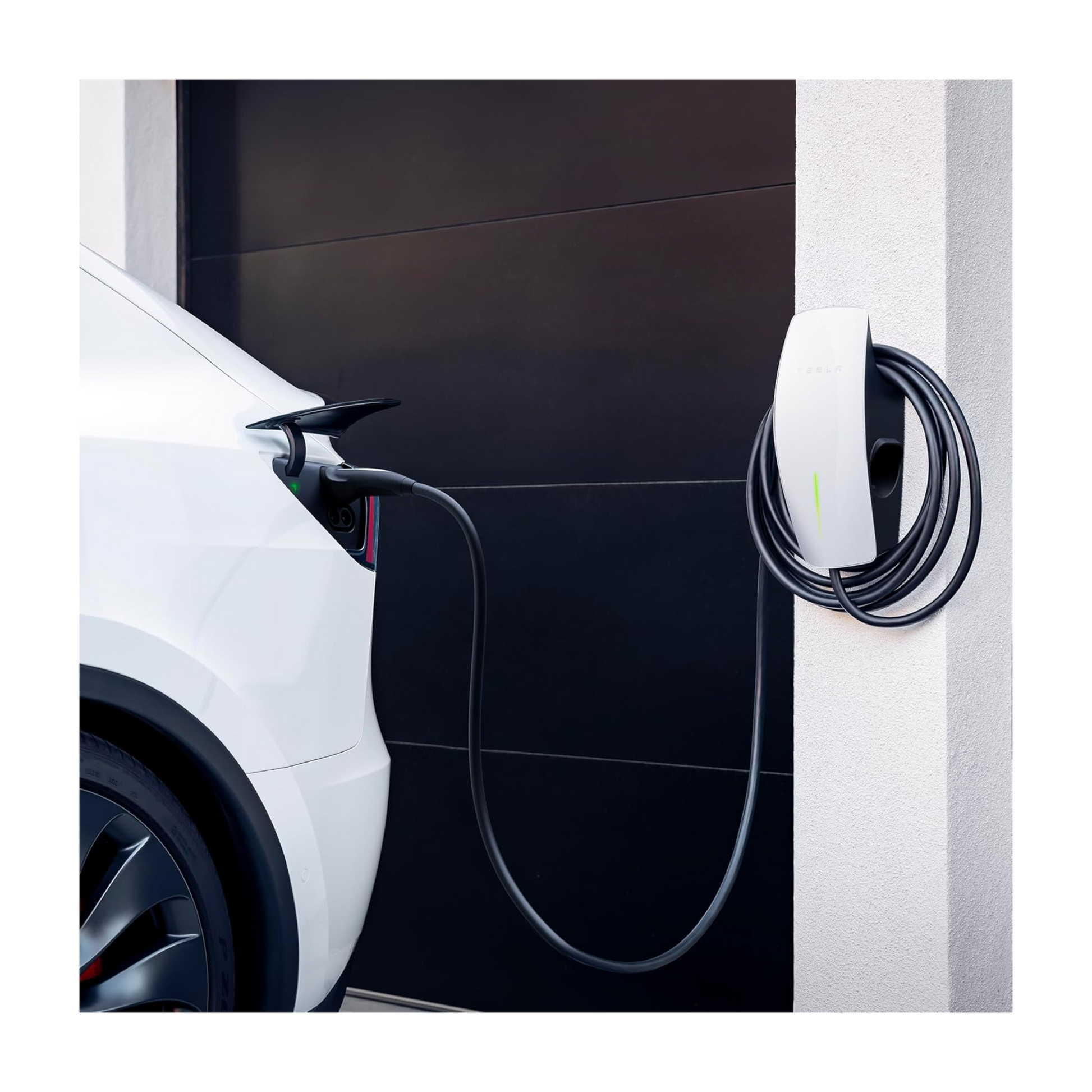

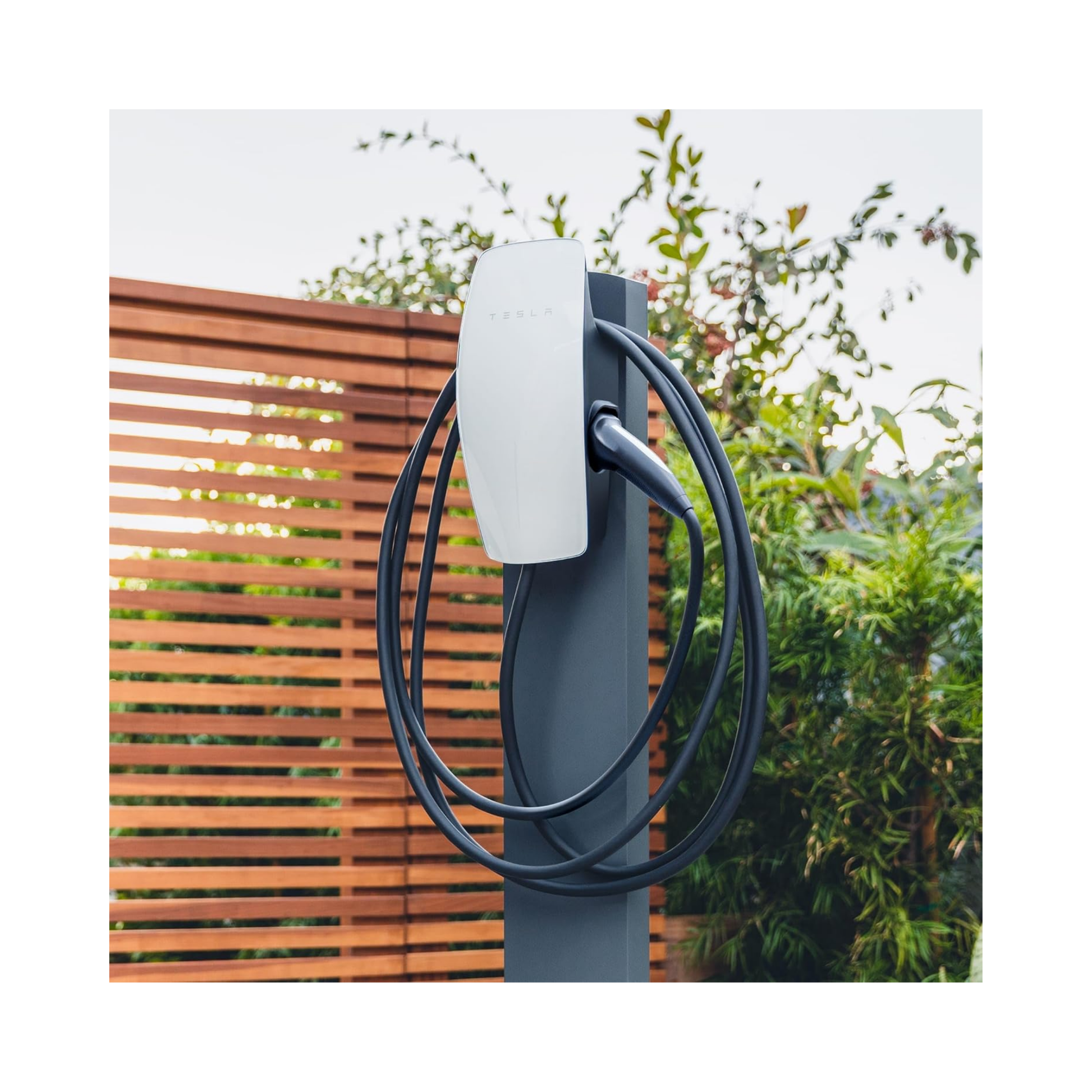

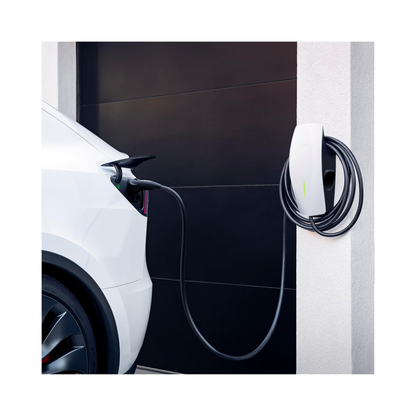

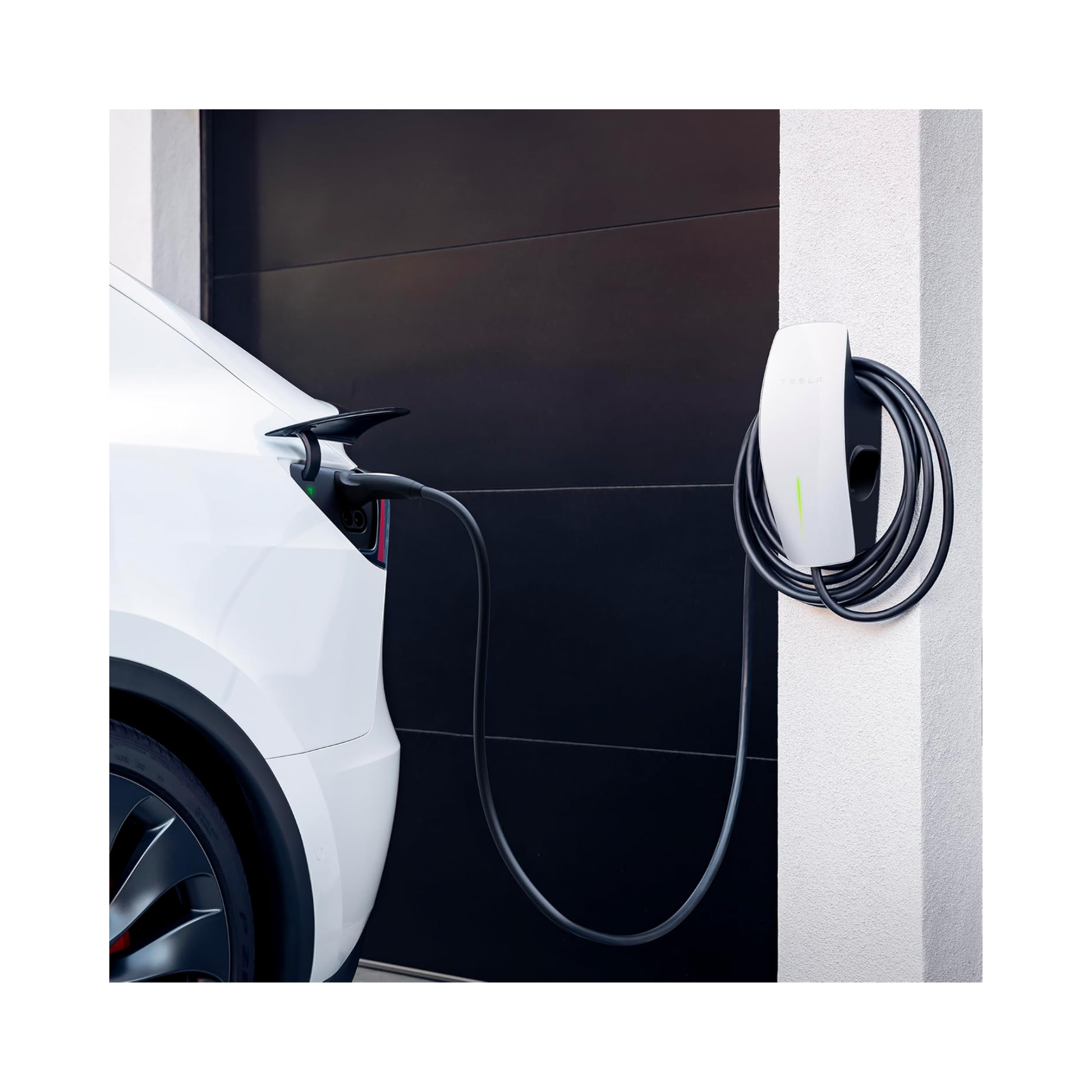

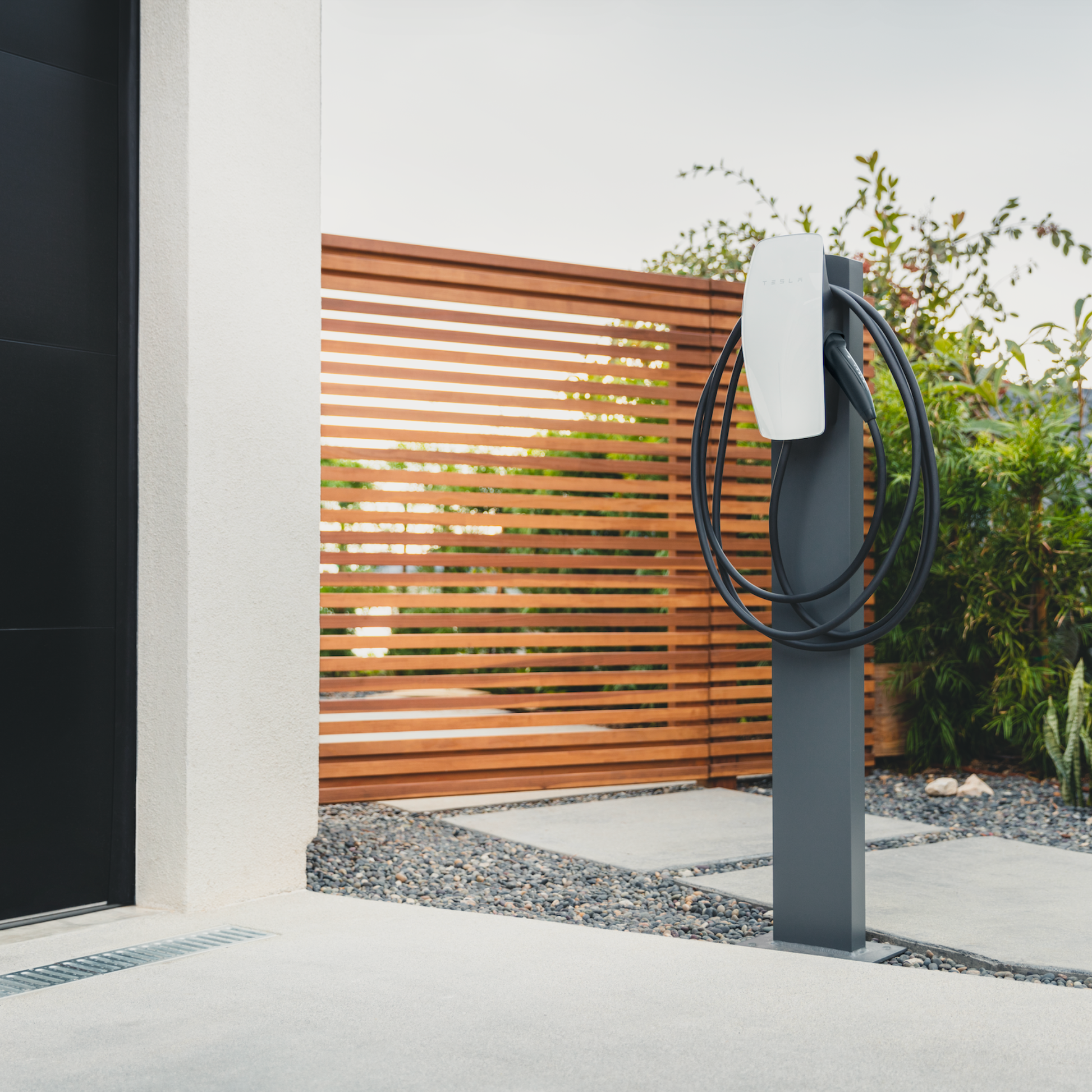

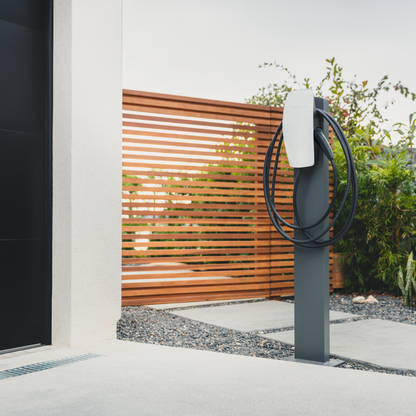

Dank der Schutzart IP55 und eines Betriebstemperaturbereichs von −30 °C bis +50 °C ist der Tesla Wall Connector Gen 3 sowohl für die Innen- als auch für die Außeninstallation geeignet. Das schlanke weiße Tesla-Design fügt sich dezent in Garage, Carport oder Außenstellplatz ein.
Wichtig: Der Wall Connector besitzt keinen integrierten MID- oder eichrechtskonformen Energiezähler und keine RFID-Zugangskontrolle. Für private Ladepunkte, bei denen eine einfache Bedienung, ein langes Ladekabel und das originale Tesla-Design im Vordergrund stehen, ist er jedoch eine sehr attraktive Lösung.
Allgemeine Eigenschaften
Hersteller: Tesla
Modell: Wall Connector Gen 3
Hersteller-Art.-Nr.: 1529455-02-D
Farbe: Weiß
Montage: Wandmontage
Einsatzbereich: Innen- und Außeninstallation
Abmessungen Wall Connector: 345 × 155 × 110 mm
Abmessungen Wirebox-Halterung: 250 × 120 × 50 mm
Gewicht laut Tesla-Spezifikation: 6,8 kg inklusive Wirebox
Laden und Leistung
Maximale Ladeleistung: bis zu 22 kW
Maximaler Ladestrom: 32 A
Einstellbereich: 6 bis 32 A, durch den Installateur konfigurierbar
Nennspannung: 1-phasig 230 V L–N / 3-phasig 230 V L–L / 3-phasig 400 V L–L
Frequenz: 50 / 60 Hz
Unterstützte Erdungssysteme: TN / TT / IT
Phasenumschaltung: nicht vorhanden
Bidirektionales Laden: nicht vorhanden
Ladeanschluss
Anschluss: fest integriertes Ladekabel
Steckertyp: Typ 2
Kabellänge: 7,3 m
Anzahl Ladepunkte: 1
Bedienung und Zugang
Bedienung: Fahrzeug anschließen und Ladevorgang starten
Zugangskontrolle: nicht vorhanden
RFID: nicht vorhanden
ISO-15118-Plug-&-Charge: nicht ausgewiesen
Konnektivität und Kommunikation
Verbindung: WLAN, 2,4 GHz, 802.11 b/g/n
WLAN-Sicherheit: WPA2/WPA3
Firmware-Updates: automatisch bei bestehender WLAN-Verbindung
Leistungsmanagement: Tesla Power Sharing zwischen mehreren kompatiblen Tesla Wall Connectorn
Offene Schnittstellen wie OCPP, Modbus oder EEBUS: nicht ausgewiesen
Energiemessung
Integrierter Energiezähler: nicht vorhanden
MID-konforme Messung: nicht vorhanden
Eichrechtskonforme Messung: nicht vorhanden
Sicherheit und Schutz
Fehlerstromerkennung: integriert, Typ A + DC 6 mA
Trenneinrichtung: externer Leitungsschutzschalter erforderlich
Gehäuseschutzgrad: IP55
Temperaturüberwachung: integriert
Umgebungsbedingungen
Betriebstemperatur: −30 °C bis +50 °C
Lagertemperatur: −40 °C bis +85 °C
Normen und Freigaben
Freigaben: CE, IEC 61851-1 CB
