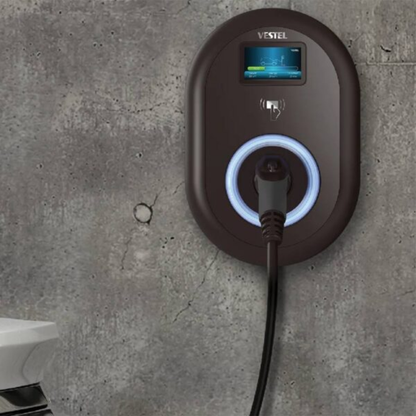

𝗔𝗹𝗹𝗴𝗲𝗺𝗲𝗶𝗻𝗲 𝗘𝗶𝗴𝗲𝗻𝘀𝗰𝗵𝗮𝗳𝘁𝗲𝗻
Hersteller: VESTEL
Modell: EVC04-AC22SWLD-EICH
Herstellernummer: 10146063
Produkttyp: Wallbox / AC-Ladestation
Ausführung: Eichrechtskonforme 22-kW-Wallbox mit Typ-2-Steckdose
Farbe: Schwarz
Lademodus: AC, Mode 3
Anzahl Ladepunkte: 1
Montageart: Wandmontage oder Stelenmontage
Einsatzbereich: Innen- und Außenbereich
Gehäusematerial: Kunststoff
Abmessungen (H x B x T): 460 x 315 x 135 mm
Gewicht: ca. 5 kg
Verpackungsmaße (H x B x T): 530 x 405 x 240 mm
Schutzklasse: Klasse I
Schutzart: IP54
Schlagfestigkeit: IK10
Betriebstemperatur: -35 °C bis +50 °C
Luftfeuchtigkeit: 5 % bis 95 %
Arbeitshöhe über NN: 0 bis 4.000 m
𝗟𝗮𝗱𝗲𝗻 & 𝗟𝗲𝗶𝘀𝘁𝘂𝗻𝗴
Maximale Ladeleistung pro Ladepunkt: 22 kW
Ladeleistung: einstellbar bis 22 kW
Ladestrom: 10 bis 32 A
Einstellbare Stromstufen: 10 A, 13 A, 16 A, 20 A, 25 A, 30 A, 32 A
Input Nennspannung: 230 bis 400 V AC
Input Phasen: 1- bis 3-phasig
Output Spannung: 230 bis 400 V AC
Output Stromstärke: 10 bis 32 A, regelbar
Erdungssystem: 3L + N + PE, TN / TT
AC-Nennbetrieb: 400 V AC, 50/60 Hz, 3-phasig, 32 A
Ruhemodus Leistungsaufnahme: ca. 3,5 W
Vorgeschriebener Leitungsschutzschalter: 4P-40A MCB Typ C
Erforderliches Ableitstromrelais: 4P-40A, 30 mA RCCB Typ A
Vorgeschriebenes AC-Netzkabel: 5 x 6 mm² bei Leitungslänge unter 50 m
Kabeleinführung: Ø 15–21 mm
𝗟𝗮𝗱𝗲𝗮𝗻𝘀𝗰𝗵𝗹𝘂𝘀𝘀
Ladeanschluss: Typ-2-Steckdose
Fahrzeugschnittstelle: Steckdosentyp 2 nach IEC 62196
Steckdosenverriegelung: ja
Verriegelte Kabelfunktion: möglich bei Steckdosenmodell
Festes Ladekabel: nein
Kabellänge: keine, da Ausführung mit Typ-2-Steckdose
𝗘𝗻𝗲𝗿𝗴𝗶𝗲𝗺𝗲𝘀𝘀𝘂𝗻𝗴 & 𝗘𝗶𝗰𝗵𝗿𝗲𝗰𝗵𝘁
Zähler: MID-Zähler
Eichrechtskonform: ja
Abrechnung: geeignet für eichrechtskonforme Abrechnung

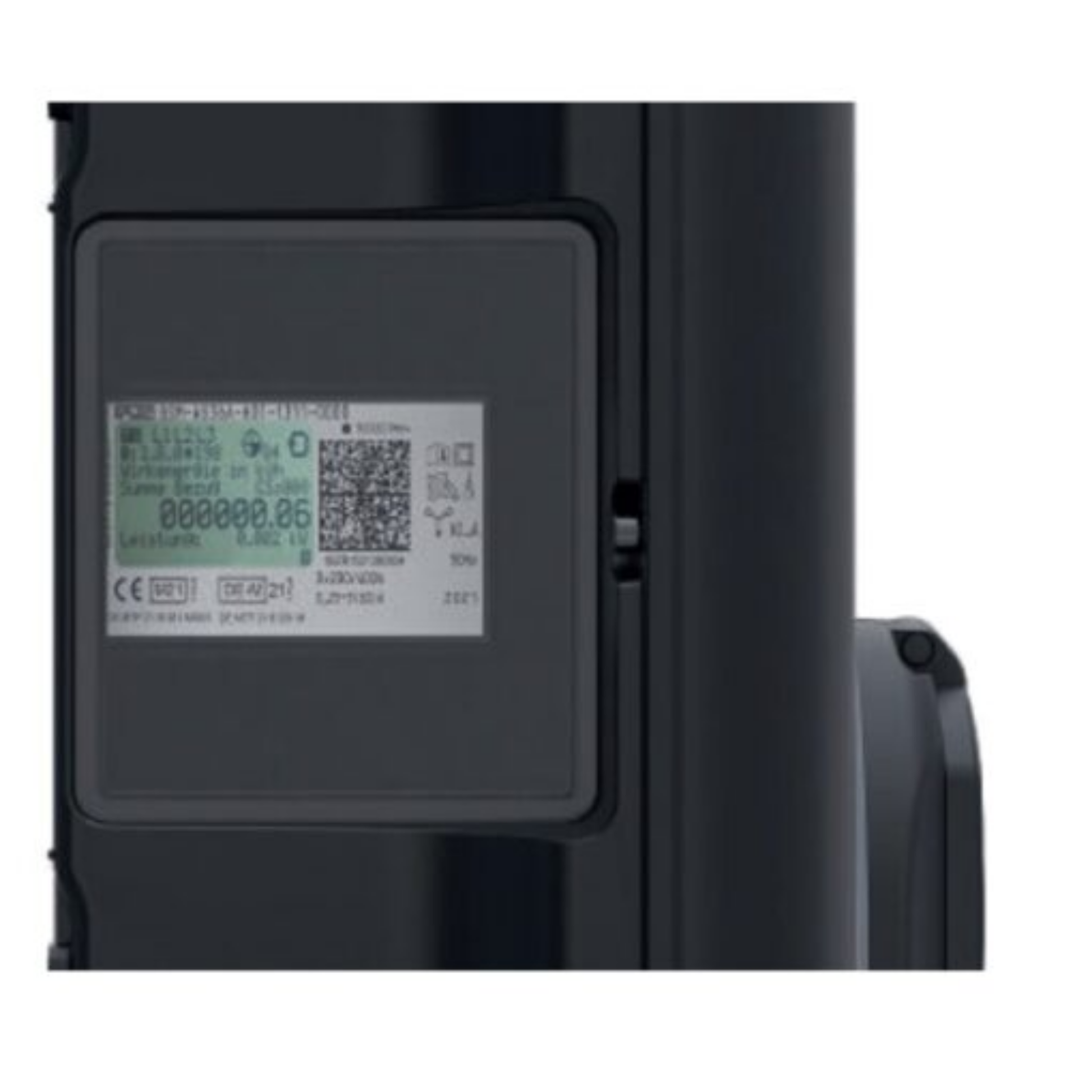

Transparenz: Einsicht und Prüfung über seitliches Transparenzfenster möglich
Nutzertransparenz: Messwerte für Nutzer nachvollziehbar
Anwendungszweck: Dienstwagenabrechnung, gewerbliche Nutzung, Mieter-/Gästeladen und öffentliche Ladepunkte
𝗔𝘂𝘁𝗼𝗿𝗶𝘀𝗶𝗲𝗿𝘂𝗻𝗴 & 𝗕𝗲𝗱𝗶𝗲𝗻𝘂𝗻𝗴
Autorisierung: RFID, App, OCPP
RFID-Standard: ISO-14443A/B und ISO-15693
RFID-Leser: integriert

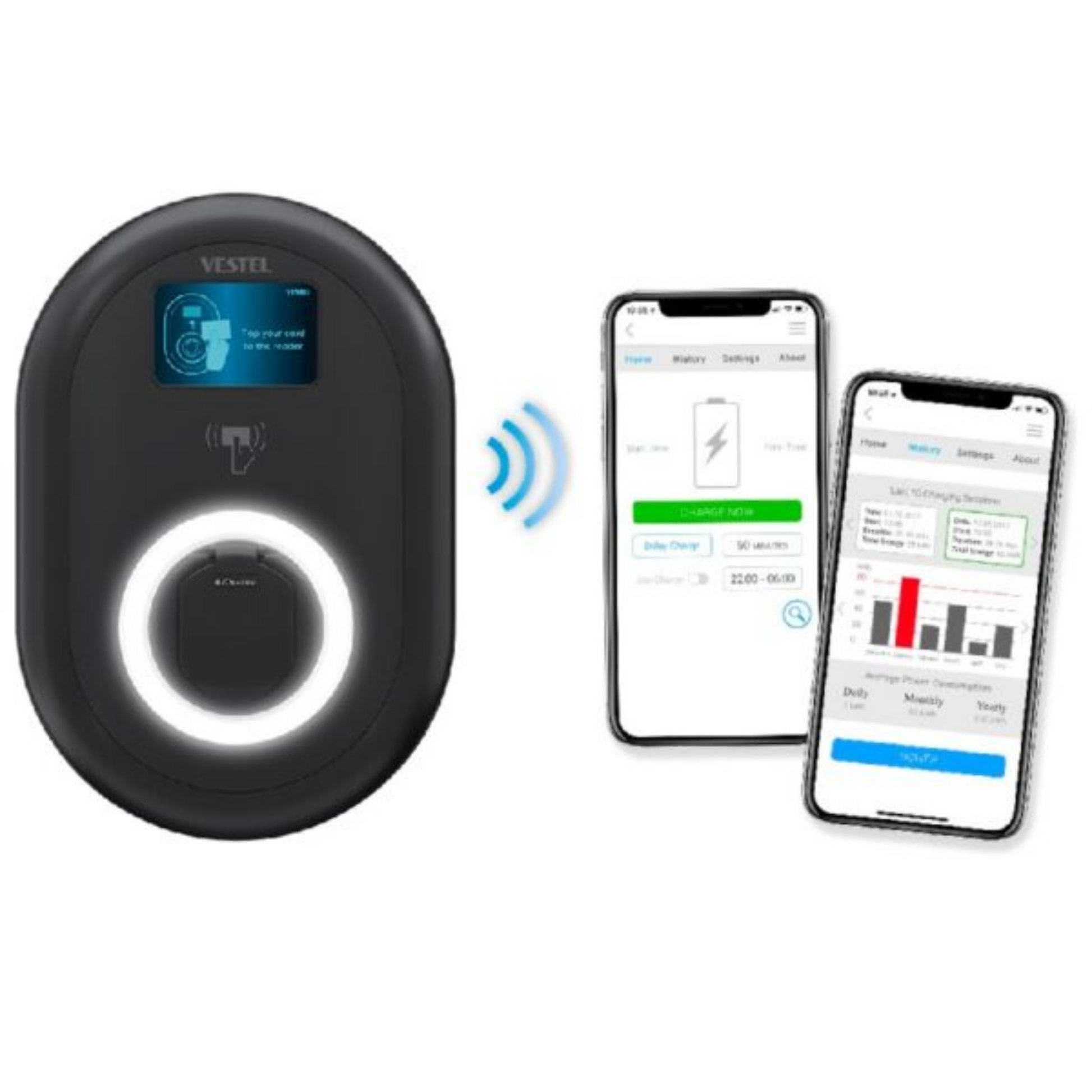

App-Steuerung: ja
Display: 4,3" Color TFT LCD
Statusanzeige: Multicolor-LED-Statusanzeige / LED-Ring
Nutzerführung: über Display und LED-Ring
Standalone-Modi: Autostart, RFID Local List, Accept All RFID, Smart Mode
Fernstart / Fernstopp: über OCPP möglich
Reservierungsfunktion: über OCPP möglich
Remote-Neustart: über OCPP möglich
Steckdosenentriegelung: über OCPP möglich
𝗞𝗼𝗻𝗻𝗲𝗸𝘁𝗶𝘃𝗶𝘁ä𝘁 & 𝗦𝗰𝗵𝗻𝗶𝘁𝘁𝘀𝘁𝗲𝗹𝗹𝗲𝗻
Backend-Anbindung: OCPP 1.6 JSON
OCPP-Version: OCPP 1.6J
Ethernet / LAN: 10/100 Mbps Ethernet
WLAN: 802.11 a/b/g/n/ac
Mobilfunk: 2G / 3G / 4G
Bluetooth: BT 4.2 / BT 5.0
Kommunikationsschnittstellen: WLAN, LAN, Mobilfunk
Kommunikation zu Drittgeräten: Modbus & TCP/IP über RS485
WebConfig UI: ja
Diagnostik: über OCPP und WebConfig UI
Softwareaktualisierung: remote über OCPP, WebConfig UI und Server möglich
𝗟𝗮𝘀𝘁𝗺𝗮𝗻𝗮𝗴𝗲𝗺𝗲𝗻𝘁 & 𝗘𝗻𝗲𝗿𝗴𝗶𝗲𝗠𝗔𝗡𝗔𝗚𝗘𝗠𝗘𝗡𝗧
Lastmanagement: integriert
Lastmanagement-System: Master-Slave-System nutzbar
Anzahl Ladepunkte Lastmanagement: bis zu 32 Ladepunkte
Lokales Lastmanagement: über Modbus
Backend-basiertes Lastmanagement: über OCPP möglich
Leistungsoptimierer: optionales Zubehör erforderlich
Externer Freigabekontakt: potentialfreier Kontakt zum Lastabwurf
Zusätzliche Eingänge: potentialfreier Kontakt, Schützklebeüberwachung
𝗦𝗶𝗰𝗵𝗲𝗿𝗵𝗲𝗶𝘁 & 𝗦𝗰𝗵𝘂𝘁𝘇
DC-Fehlerstromerkennung: 6 mA integriert
Erforderlicher externer FI-Schutz: FI Typ A gemäß Installation
Enthaltene Schutzeinrichtungen: Überstrom, Überspannung, Unterspannung, Übertemperatur, Kurzschluss, Steckdosenverriegelung, Überspannung/Blitz, Erdschluss, Erkennung von Phasenumkehr
Schützklebeüberwachung: ja
Schutzart: IP54
Schlagfestigkeit: IK10
Zulassungen: CE, UL, Eichrecht, RoHS, REACH, GPSD, WEEE
Normen: IEC 61851-1, IEC 61851-22, IEC 60950-1, IEC 60950-22, IEC TS-62763, EN 60068-2-1, EN 60068-2-14, EN 60068-2-2, EN 60068-2-3, IEC 61000-4-5, IEC 61000-4-11, IEC 61000-4-2, EN 60068-2-6
𝗟𝗶𝗲𝗳𝗲𝗿𝘂𝗺𝗳𝗮𝗻𝗴

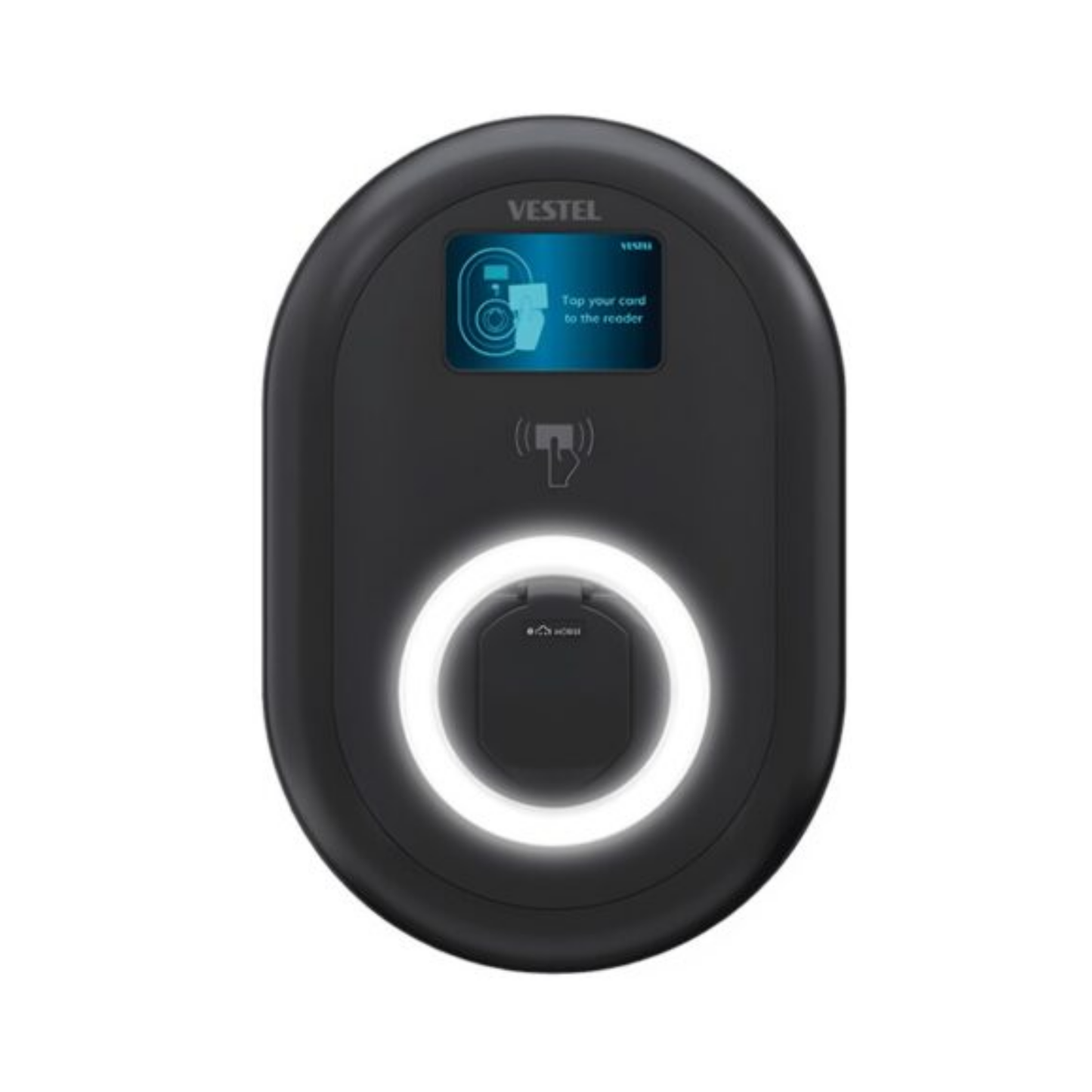

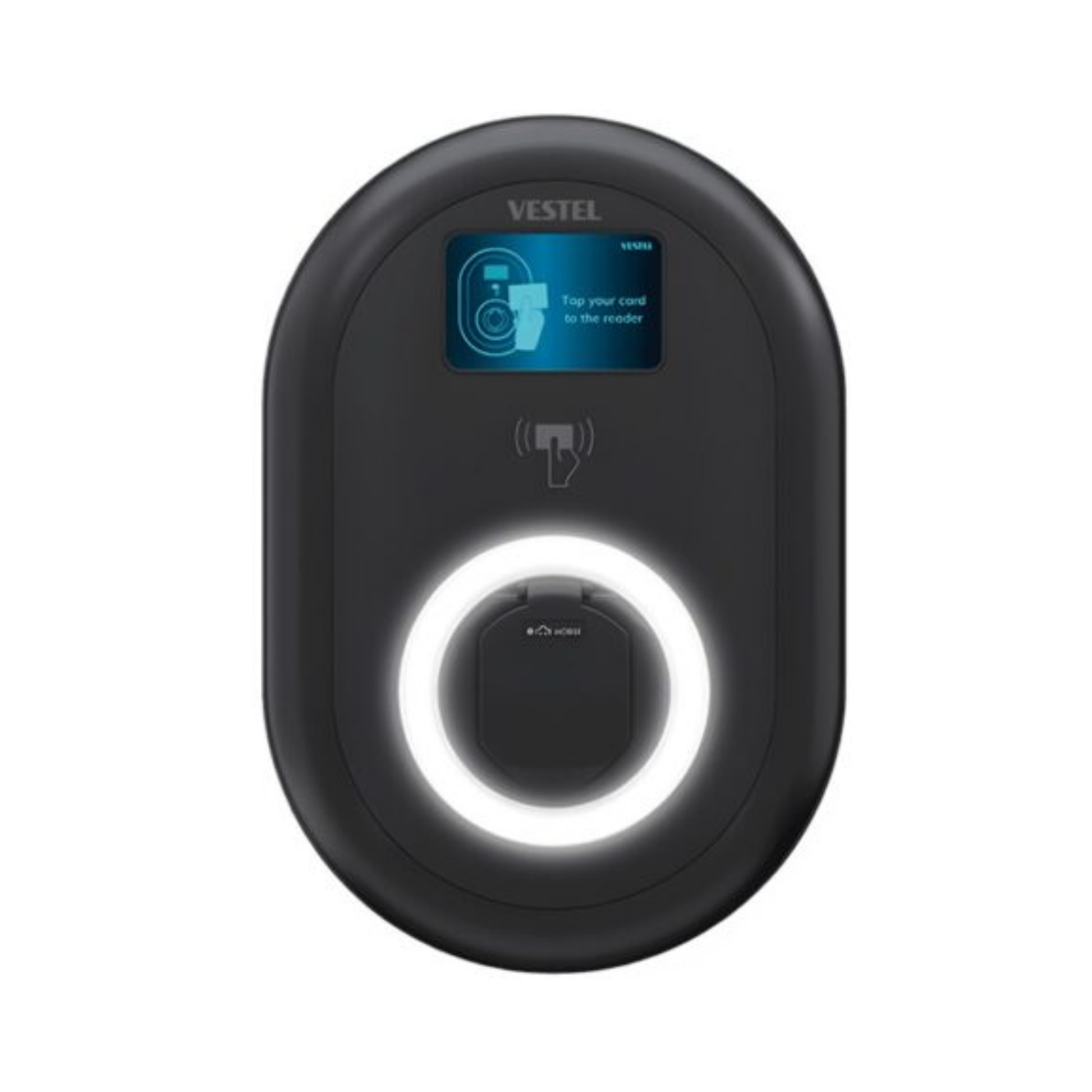

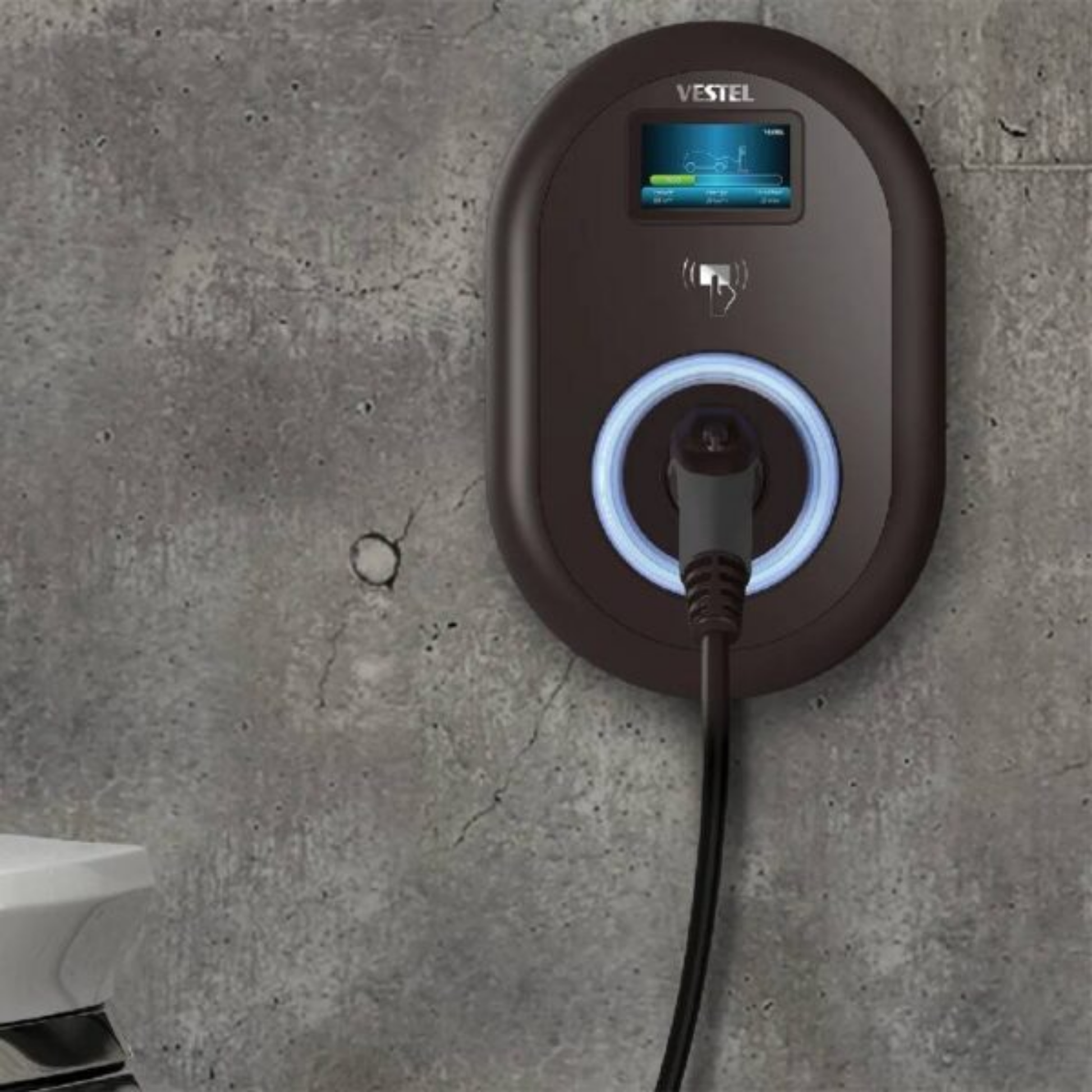

VESTEL EVC04-AC22SWLD-EICH Wallbox mit Typ-2-Steckdose
3 RFID-Ladekarten: 1x Master + 2x User
Montagematerial
Installationsanleitung
Bedienungsanleitung
