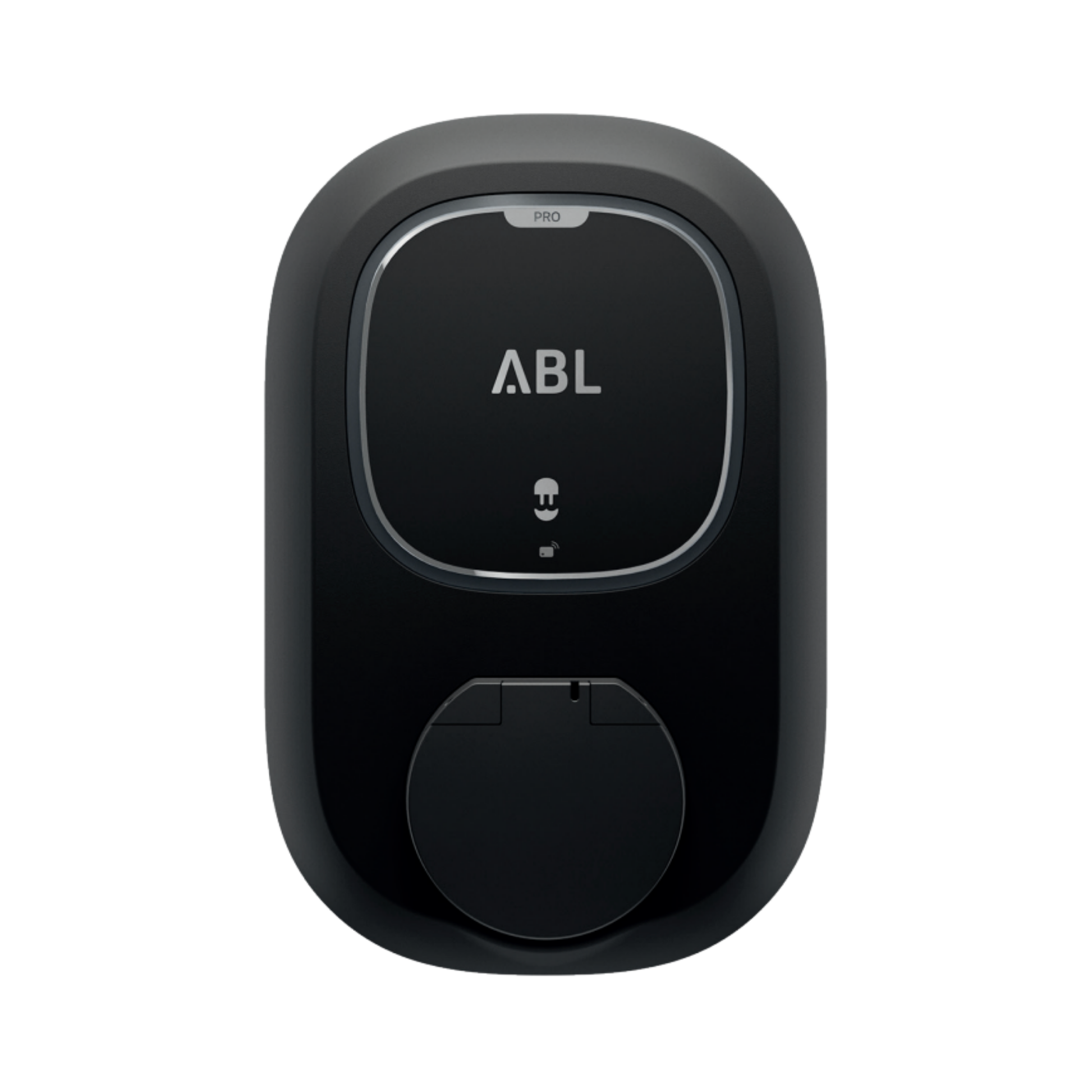

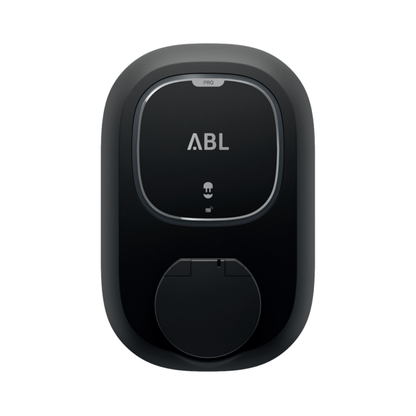

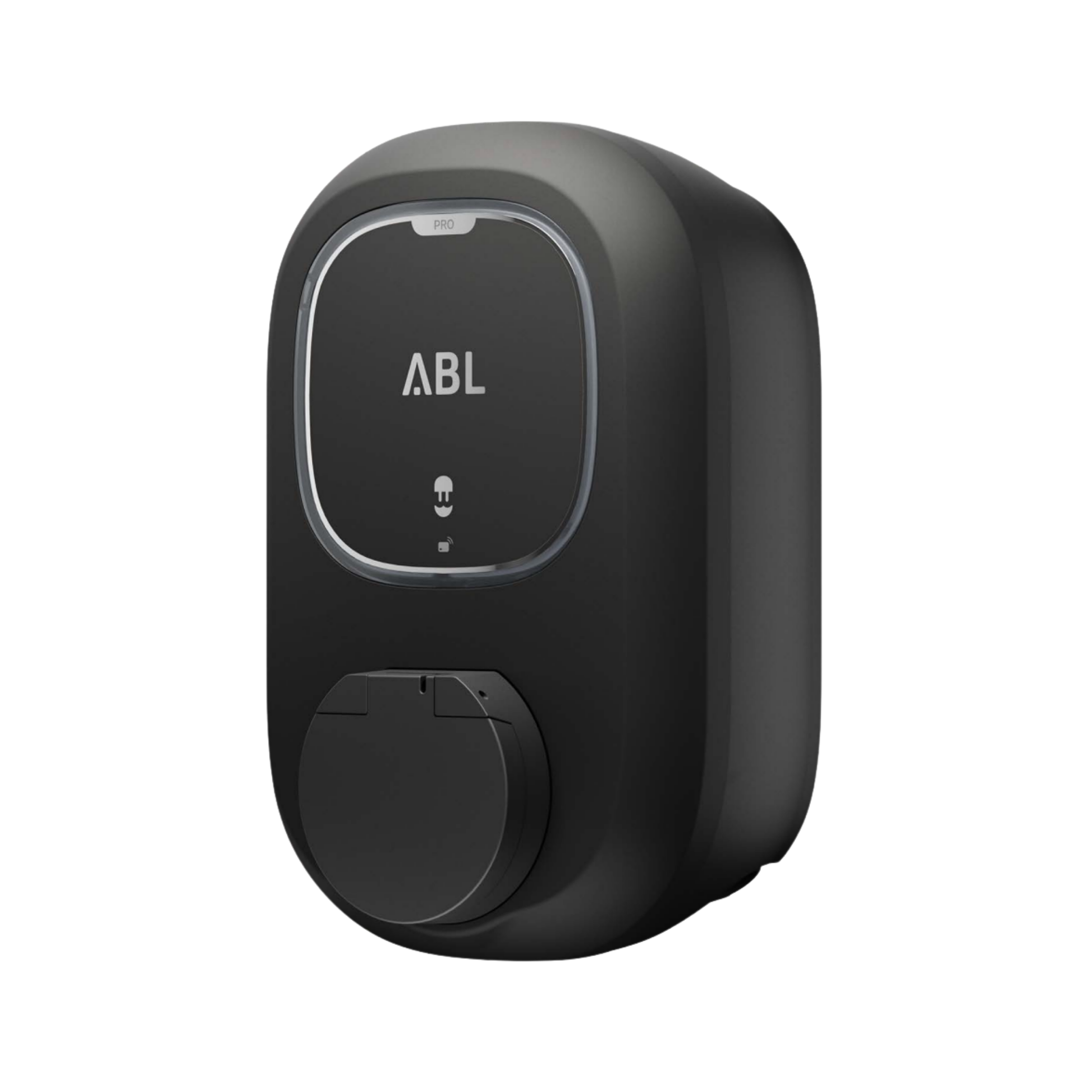

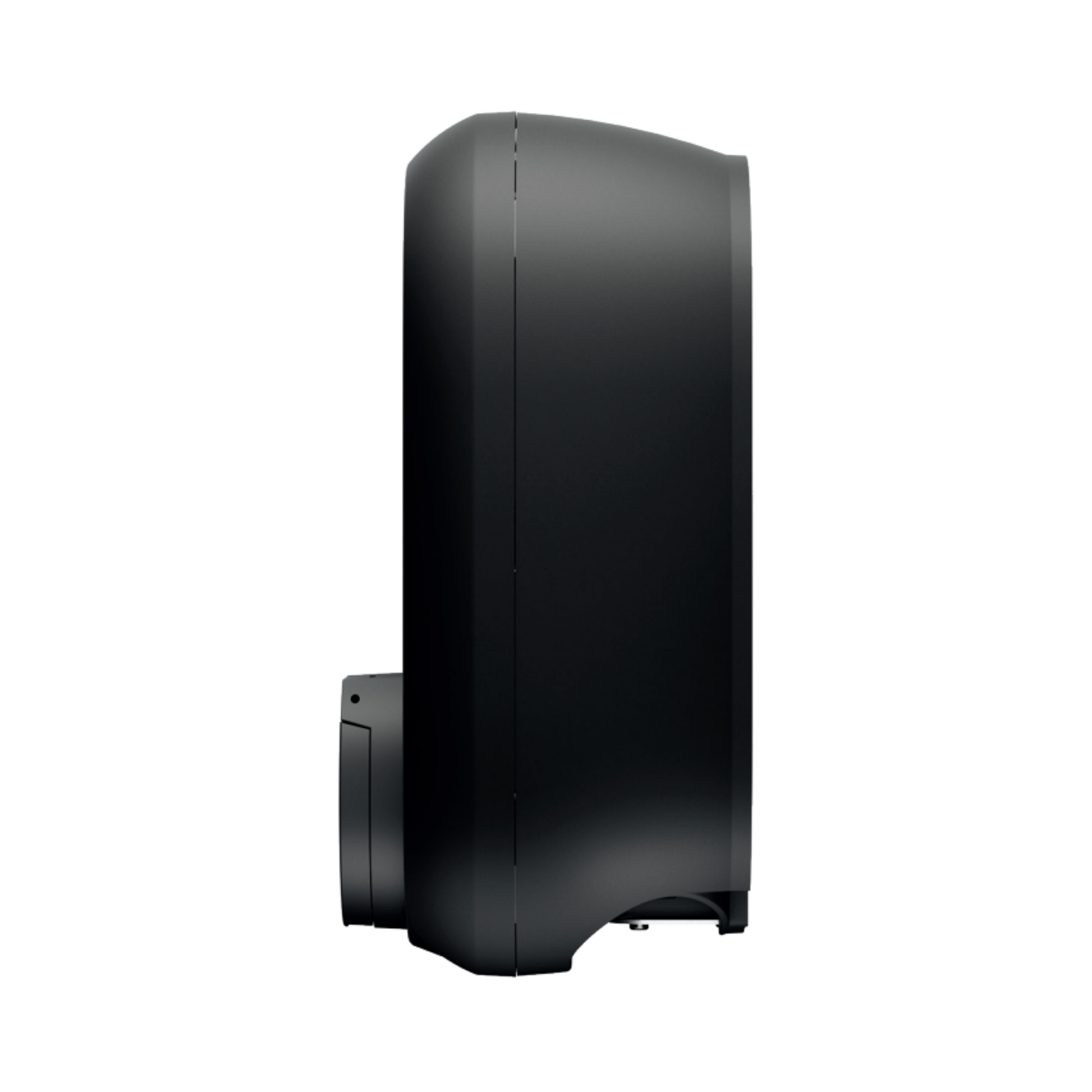

Die Wallbox Pulsar Pro MID 100000827 ist eine kompakte, leistungsstarke und besonders smarte 22-kW-Wallbox mit Typ-2-Ladesteckdose. Sie wurde speziell für Anwendungen entwickelt, bei denen genaue Messung, Dienstwagenabrechnung, Backend-Anbindung und zukunftssichere Fahrzeugkommunikation wichtig sind.
Mit bis zu 22 kW Ladeleistung dreiphasig oder bis zu 7,4 kW einphasig eignet sich die Pulsar Pro MID sowohl für private Ladepunkte als auch für Firmenwagen, Flotten, Unternehmen und verwaltete Ladeinfrastrukturen. Die Typ-2-Ladesteckdose verfügt über Shutter und Verriegelung nach IEC 62196-2.
Ein großer Vorteil ist der integrierte MID-Zähler. Damit können Ladevorgänge präzise erfasst und für Dienstwagenabrechnung oder interne Verbrauchsauswertung genutzt werden. Über die Wallbox App lassen sich Ladeberichte automatisch erstellen und als PDF oder CSV exportieren. Die Berichte können auch automatisch an definierte Empfänger wie Personalabteilung oder Buchhaltung gesendet werden.
Für PV-Anwendungen ist die Pulsar Pro MID besonders interessant: Sie unterstützt eine automatische Umschaltung von 3-phasigem auf 1-phasigen Betrieb, um Solarenergie effizienter zu nutzen. Zusätzlich ist statisches Lastmanagement integriert. Dynamisches Lastmanagement ist mit optionalem Energiezählerzubehör wie dem Energy Meter Pulsar oder dem Energy Meter 250 A Kit möglich.
Auch bei Konnektivität und Systemintegration ist die Pulsar Pro MID stark ausgestattet. Sie bietet WLAN, LAN / Ethernet, 4G und Bluetooth sowie OCPP, Partner-API und SDK. Damit lässt sie sich flexibel in Backend-Systeme, Portale und professionelle Ladeinfrastrukturen einbinden.
Die Autorisierung und Bedienung erfolgen über Wallbox App & Portal, RFID sowie hardwareseitig vorbereitetes NFC. Zusätzlich unterstützt die Wallbox ISO 15118 und ist damit Plug & Charge ready. Für Sicherheit sorgen eine integrierte DC-Fehlerstromerkennung nach IEC 62955, IP55, verschlüsselte Kommunikation und moderne Cybersicherheitsfunktionen.
𝗔𝗹𝗹𝗴𝗲𝗺𝗲𝗶𝗻𝗲 𝗘𝗶𝗴𝗲𝗻𝘀𝗰𝗵𝗮𝗳𝘁𝗲𝗻
Hersteller: Wallbox
Modell: Pulsar Pro MID
Modellreihe: Pulsar Pro
Produktnummer: 100000827
Herstellernummer: PPR3-W-2-4-Y-002
EAN: 8436607549635
Farbe: Schwarz
Bauart: Wandgehäuse
Montage: Wandbefestigung über Wandplatte und Montage-Set
Schutzart: IP55
Schutzklasse: I
§14a EnWG: vorbereitet / konform über potentialfreien Kontakt nach VDE-AR-N 4100
Statistische Warennummer: 85371091
Verpackungseinheit: 1 Stück
𝗟𝗮𝗱𝗲𝗻 & 𝗟𝗲𝗶𝘀𝘁𝘂𝗻𝗴
Max. Ladeleistung: 1 x 22 kW
Max. Ladeleistung 3-phasig: 1 x 22 kW
Max. Ladeleistung 1-phasig: 1 x 7,4 kW
Nennspannung: 230 / 400 V
Nennstrom: 32 A, 3-phasig und 1-phasig
Nennfrequenz: 50 / 60 Hz
Maximaler Ladestrom: 32 A, konfigurierbar von 6 A bis Nennstrom
Netzanschluss: Zuleitung bis max. 13 mm² bzw. Kabeldurchmesser ≤ 22 mm
Anschluss: Direktanschluss am Anschlussblock
Vorsicherung: RCCB Typ A bauseits erforderlich, gemäß örtlichen Vorschriften
𝗟𝗮𝗱𝗲𝗮𝗻𝘀𝗰𝗵𝗹𝘂𝘀𝘀
Ladeverbindung: Typ-2-Ladesteckdose mit Shutter und Verriegelung nach IEC 62196-2
Anzahl Ladepunkte: 1
Kabellänge: keine, da Ausführung mit Ladesteckdose
Ausgangsspannung: 230 / 400 V
Kommunikation EV: IEC 61851-1, Mode 3
ISO 15118: unterstützt
𝗔𝘂𝘁𝗼𝗿𝗶𝘀𝗶𝗲𝗿𝘂𝗻𝗴 & 𝗕𝗲𝗱𝗶𝗲𝗻𝘂𝗻𝗴
Benutzeridentifikation: Wallbox App & Portal, RFID, NFC hardwareseitig vorbereitet
Benutzeroberfläche: Wallbox App & Portal
Anzeige: Halo LED RGB, Wallbox App & Portal
Dienstwagenabrechnung: automatischer Export von Ladeberichten über die Wallbox App
Berichtsformate: PDF und CSV
Automatischer Versand: an definierte Empfänger wie Personalabteilung oder Buchhaltung möglich
𝗞𝗼𝗻𝗻𝗲𝗸𝘁𝗶𝘃𝗶𝘁ä𝘁 & 𝗦𝗰𝗵𝗻𝗶𝘁𝘁𝘀𝘁𝗲𝗹𝗹𝗲𝗻
Konnektivität: WLAN, LAN / Ethernet, 4G, Bluetooth
Externe Kommunikationsschnittstellen: OCPP, Partner-API, SDK
Backend-Anbindung: über LTE, LAN oder WLAN
Externer Freigabekontakt: potentialfreier Kontakt nach VDE-AR-N 4100, nur DACH-Markt
Cybersicherheit: Manipulationserkennung, sichere Aktualisierung, sicherer Start, sichere Speicherung und verschlüsselte Kommunikation
𝗘𝗻𝗲𝗿𝗴𝗶𝗲𝗺𝗲𝘀𝘀𝘂𝗻𝗴 & 𝗟𝗮𝘀𝘁𝗺𝗮𝗻𝗮𝗴𝗲𝗺𝗲𝗻𝘁
Interner Energiezähler: MID-konform
Eichfähige Messgenauigkeit: ja
Dienstwagenabrechnung: über integriertes MID Meter
Energiemanagementsystem: statisches Lastmanagement
Dynamisches Lastmanagement: vorbereitet, mit optionalem Energiezählerzubehör
PV-Integration: ja
Phasenumschaltung: automatische Umschaltung von 3-phasigem auf 1-phasigen Betrieb zur optimalen Nutzung von Solarenergie
Kompatibles Zubehör für dynamisches Lastmanagement: Energy Meter Pulsar 100000450 oder Energy Meter 250 A Kit 100000679
𝗦𝗶𝗰𝗵𝗲𝗿𝗵𝗲𝗶𝘁 & 𝗦𝗰𝗵𝘂𝘁𝘇
DC-Fehlerstromerkennung: RDC-DD gemäß IEC 62955, 6 mA DC
Zusätzliche Schutzvorrichtungen: optionaler externer Shunt, Abschaltung bei Verschweißung
Überspannungskategorie: III
Verschmutzungsgrad: 3
Schutzart Gehäuse: IP55
𝗔𝗿𝗯𝗲𝗶𝘁𝘀𝗯𝗲𝗱𝗶𝗻𝗴𝘂𝗻𝗴𝗲𝗻
Umgebungstemperatur Betrieb: -30 °C bis +50 °C
Umgebungstemperatur Lagerung: -40 °C bis +70 °C
Relative Luftfeuchtigkeit: 5 bis 95 %, nicht kondensierend
Maximale Aufbauhöhe: ≤ 2.000 m NHN
Hinweis Temperatur: Es kann zu einer Leistungsreduktion kommen.
𝗚𝗲𝗵ä𝘂𝘀𝗲 & 𝗔𝗯𝗺𝗲𝘀𝘀𝘂𝗻𝗴𝗲𝗻
Material Gehäuse / Blende: Kunststoff

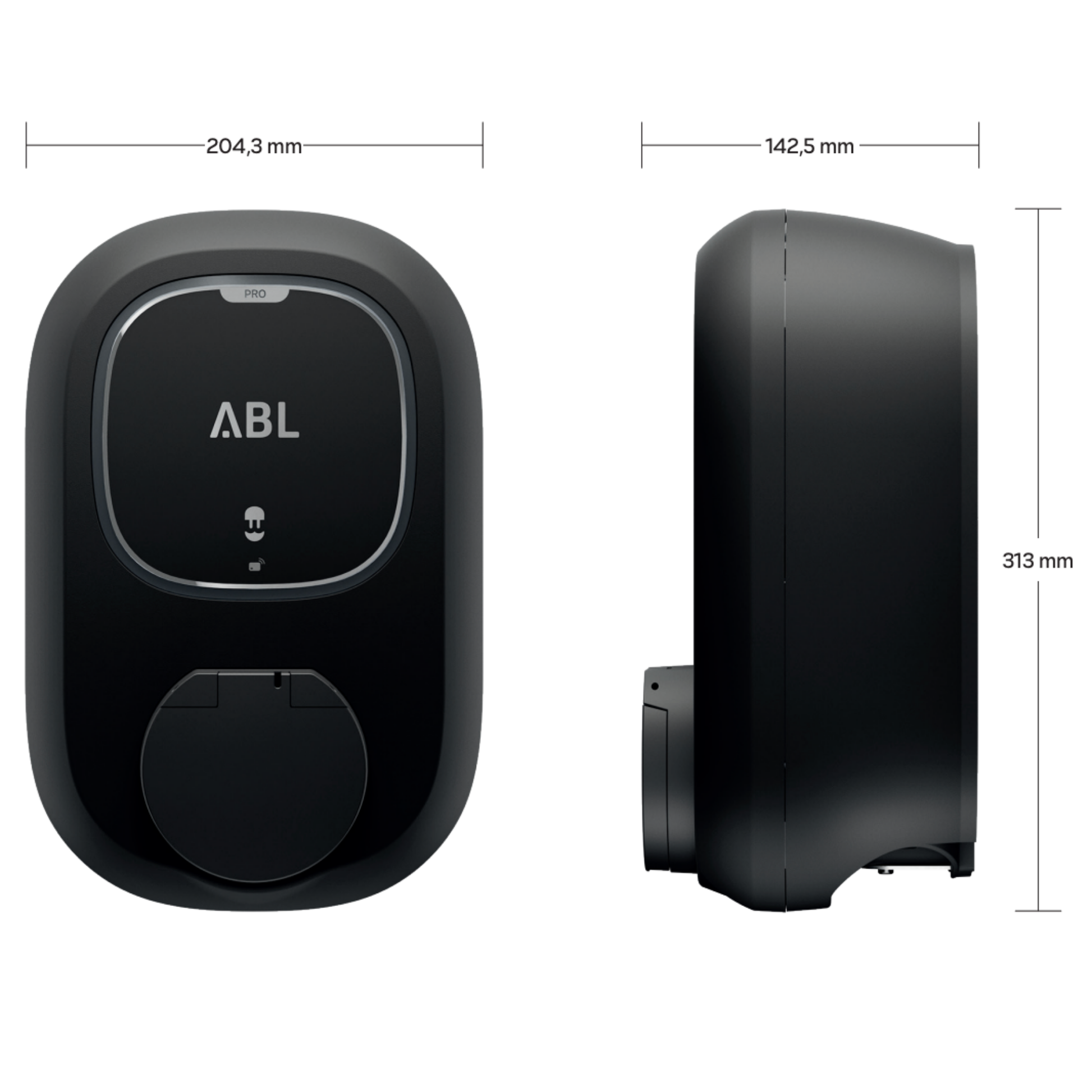

Abmessungen (H x B x T): 313 x 204,3 x 142,5 mm
Gewicht netto: ca. 2,5 kg
Verpackungsmaß (H x B x T): 400 x 400 x 200 mm
Gewicht Verpackungseinheit: ca. 6,5 kg
𝗡𝗼𝗿𝗺𝗲𝗻 & 𝗥𝗶𝗰𝗵𝘁𝗹𝗶𝗻𝗶𝗲𝗻
IEC 61851-1
IEC 61851-21-2
IEC 62955
ISO 15118
RED-Richtlinie 2014/53/EU
RoHS-Richtlinie 2011/65/EU
UK Smart Charging Regulations
VDE-AR-N 4100, nur DACH-Markt
𝗟𝗶𝗲𝗳𝗲𝗿𝘂𝗺𝗳𝗮𝗻𝗴
Wallbox
gedruckte Sicherheitshinweise
Montage-Set
Benutzerinformationen
RFID-Karte
𝗢𝗽𝘁𝗶𝗼𝗻𝗮𝗹𝗲𝘀 𝗭𝘂𝗯𝗲𝗵ö𝗿

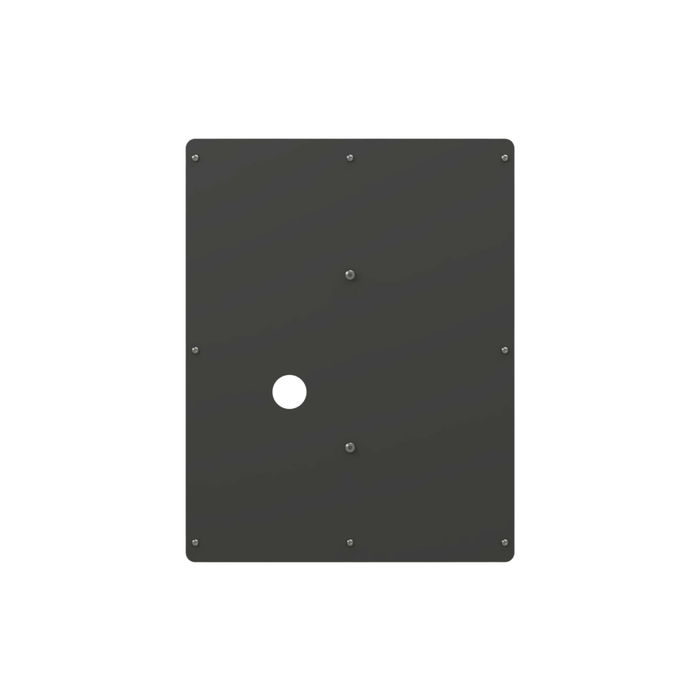

Eiffel Adapterplatte Socket-Versionen: 100000776
Wetterschutzdach Eiffel: 100000778
Steckerhalterung Typ 2: 100000779

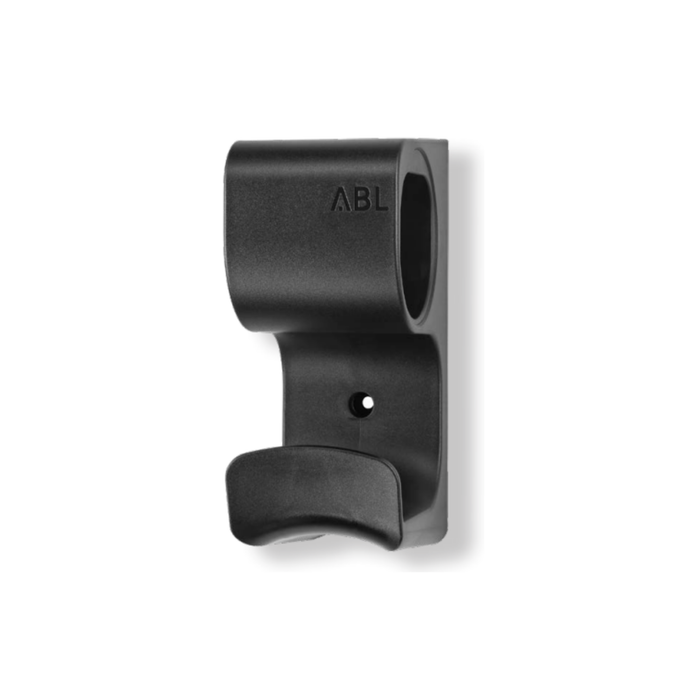

Kabelhalter: 100000780
Energy Meter Pulsar: 100000450
Energy Meter 250 A Kit: 100000679
RFID-Keyfob: 100000253
RFID-Karten 10er Bundle: RFID-10
RFID-Karten 25er Bundle: RFID-25
RFID-Karten 50er Bundle: RFID-50
