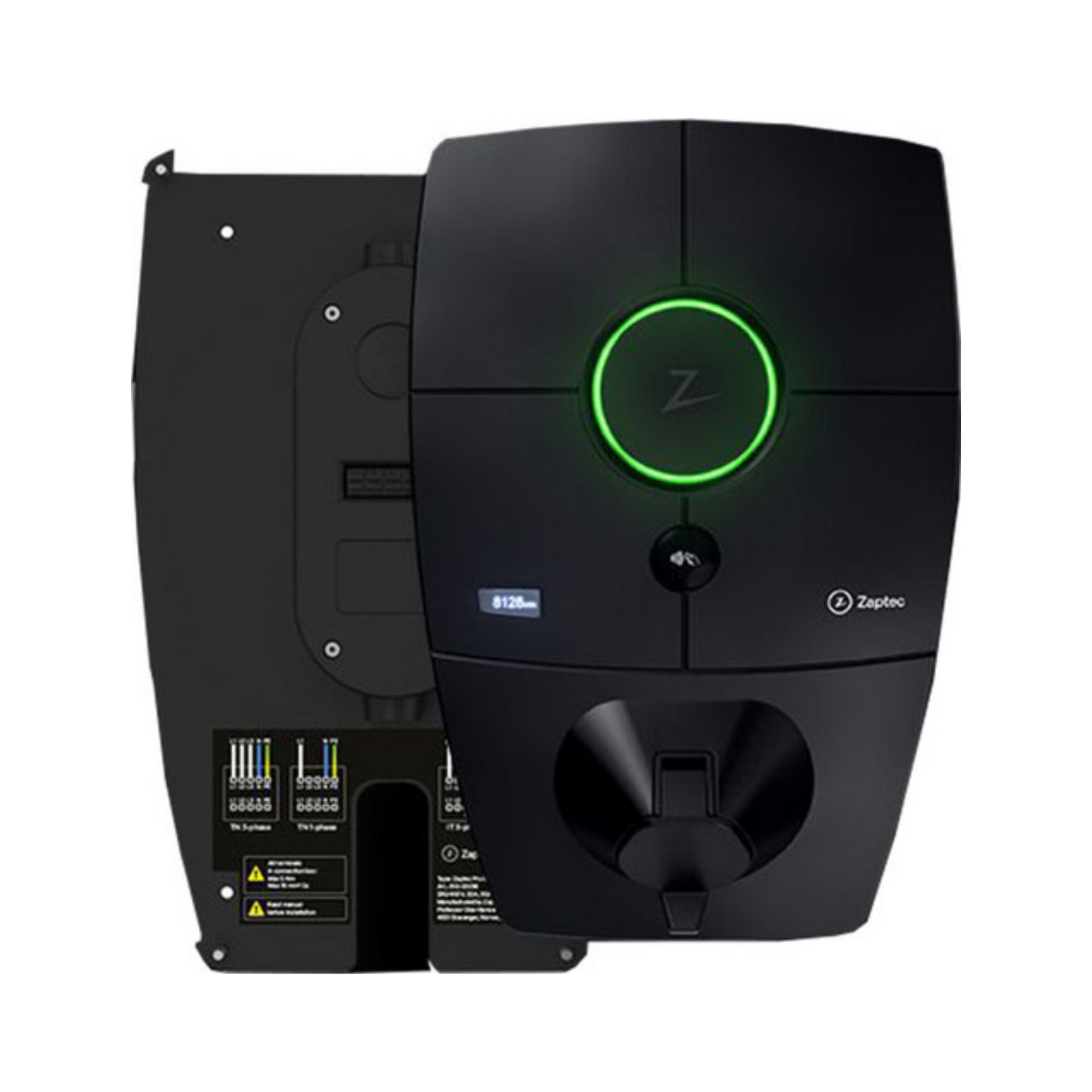

Die Zaptec Pro M&E mit Rückplatte 930-00020G ist eine professionelle, mess- und eichrechtskonforme Ladestation für Mehrfamilienhäuser, Unternehmen und öffentliche Parkplätze. Sie wurde für anspruchsvolle Ladeinfrastruktur entwickelt und kombiniert bis zu 22 kW Ladeleistung mit intelligenter Energieverteilung, MID-Zähler und eichrechtskonformer Datenerfassung.
Ein großer Vorteil der Zaptec Pro ist der dynamische Last- und Phasenausgleich. In Kombination mit weiteren Zaptec Pro Ladestationen wird die verfügbare Leistung automatisch zwischen den Geräten und Phasen verteilt. Dadurch kann die vorhandene Anschlussleistung besonders effizient genutzt werden – ideal für größere Ladeanlagen mit mehreren Stellplätzen.
Für Abrechnung und transparente Verbrauchserfassung ist ein MID-Klasse-B-zertifizierter Energiezähler integriert. Das Display zeigt die Gesamtenergie in kWh an. Die eichrechtskonforme Datenerfassung sorgt für eine saubere und nachvollziehbare Verbrauchsmessung, was die Zaptec Pro besonders interessant für gewerbliche, vermietete oder gemeinschaftlich genutzte Ladepunkte macht.
Die Kommunikation ist vielseitig aufgebaut: 4G LTE-M, WLAN, Bluetooth und Powerline stehen zur Verfügung. Über das Zaptec Portal kann die Ladestation aus der Ferne überwacht und verwaltet werden. Für professionelle Integrationen unterstützt Zaptec OCPP 1.6J Cloud-to-Cloud sowie API, Webhooks und Nachrichtenabonnements.
Die Autorisierung erfolgt über RFID/NFC. Zusätzlich ist die Ladestation über integrierte PLC-Hardware für zukünftige ISO-15118-Funktionen wie Plug & Charge vorbereitet. Damit ist die Zaptec Pro M&E eine zukunftssichere Lösung für moderne Ladeinfrastruktur.
Sicherheitstechnisch ist die Wallbox stark ausgestattet. Ein Typ-B-RCD ist integriert, vor jedem Ladevorgang erfolgt eine Kalibrierung und ein Selbsttest. Mit IP54, IK10, UV-beständigem Gehäuse und einem Temperaturbereich von -30 °C bis +40 °C ist die Zaptec Pro für Innen- und Außenbereiche geeignet.
Die Variante 930-00020G wird inklusive Rückplatte geliefert und ist damit direkt für eine professionelle Installation vorbereitet.
𝗔𝗹𝗹𝗴𝗲𝗺𝗲𝗶𝗻𝗲 𝗘𝗶𝗴𝗲𝗻𝘀𝗰𝗵𝗮𝗳𝘁𝗲𝗻
Hersteller: Zaptec
Modell: Zaptec Pro M&E mit Rückplatte
Artikelnummer: 930-00020G
EAN / GTIN: 7090038510643
Produkttyp: Wallbox / Ladestation
Ausführung: mess- und eichrechtskonform
Lieferumfang: Zaptec Pro M&E inklusive Rückplatte
Einsatzbereich: Mehrfamilienhäuser, Unternehmen, öffentliche Parkplätze, Ladeinfrastruktur
Montage: Wandmontage oder Installation auf kompatibler Zaptec Säule
Schutzgrad: IP54
Stoßfestigkeit: IK10
Brennbarkeitsklasse: UL94 5VB
UV-beständig: ja
Schutzklasse: I
Überspannungskategorie: III, 4 kV
Normen und Zulassungen: CE, Funkanlagenrichtlinie 2014/53/EU, RoHS 2011/65/EU, IEC 61851-1, IEC 61851-21-2
Eichrechtliche Vorgaben: PTB-A 50.7 und PTB-Regelermittlungsausschuss Dokument 6-A
𝗟𝗮𝗱𝗲𝗻 & 𝗟𝗲𝗶𝘀𝘁𝘂𝗻𝗴
Max. Ladeleistung: 22 kW
Max. Ladeleistung TN-Netz: 22 kW bei 32 A, 3-phasig
Max. Ladeleistung IT-Netz: 12,7 kW bei 32 A, 3-phasig
Max. Ladeleistung 1-phasig: 7,4 kW bei 32 A, IT/TN-Netz
Standby-Verbrauch: ca. 3 W
Installationsnetz: TN, IT und TT
Spannung: 230 V AC ± 10 %
Spannung 3-phasig: 400 V AC ± 10 %
Maximale Absicherung Stromkreis: 63 A
Leitungsschutzschalter: 3 x 40 A Typ C, Lovato P1 MB 3P C40, 10 kA
Hinweis: 32 A verfügbar, abhängig von Fahrzeugzustand und Temperaturentwicklung
𝗟𝗮𝗱𝗲𝗮𝗻𝘀𝗰𝗵𝗹𝘂𝘀𝘀
Ladeverbindung: Typ-2-Ladebuchse
Ladebuchse: IEC 62196-2 Typ 2
Abdeckung: integrierte selbstschließende Abdeckung
Elektronische Sperre: dauerhaft durch Benutzer sperrbar
Ladekabelverriegelung: Ladekabel kann dauerhaft an der Ladestation verriegelt werden
Anzahl Ladepunkte: 1
𝗘𝗻𝗲𝗿𝗴𝗶𝗲𝗺𝗲𝘀𝘀𝘂𝗻𝗴 & 𝗘𝗜𝗖𝗛𝗥𝗘𝗖𝗛𝗧
Integrierter Energiezähler: ja
Zählerstandard: MID-Klasse B zertifiziert nach EN 50470
Anzeige: Display mit Anzeige der Gesamtenergie in kWh
Eichrechtskonforme Datenerfassung: ja
Transparenz: DSGVO-konforme Verbrauchserfassung
Anwendungsbereich: präzise Verbrauchsmessung und Abrechnung in gemeinschaftlich genutzter Ladeinfrastruktur
𝗟𝗮𝘀𝘁𝗮𝘂𝘀𝗴𝗹𝗲𝗶𝗰𝗵 & 𝗣𝗵𝗮𝘀𝗲𝗻𝗮𝘂𝘀𝗴𝗹𝗲𝗶𝗰𝗵
Dynamischer Lastausgleich: ja
Phasenausgleich: ja
Funktionsweise: verfügbare Leistung wird automatisch zwischen Zaptec Pro Ladestationen und Phasen verteilt
Dynamische Phasenwahl: einphasige oder dreiphasige Phase je nach verfügbarer Leistung im System
Anwendung: optimale Nutzung der verfügbaren Anschlussleistung in größeren Installationen
Geeignet für: Mehrfamilienhäuser, Unternehmen, öffentliche Parkplätze und Ladeparks
𝗔𝘂𝘁𝗼𝗿𝗶𝘀𝗶𝗲𝗿𝘂𝗻𝗴 & 𝗕𝗲𝗗𝗜𝗘𝗡𝗨𝗡𝗚
Autorisierung: RFID / NFC
RFID/NFC-Reader: ISO/IEC 14443 A, Type A, 13,56 MHz
Zusätzlicher RFID-Standard: ISO/IEC 15693
Mifare Classic: unterstützt
Statusanzeige: RGBW-LED-Kreis für Gerätestatus
Diebstahlschutz: Frontabdeckung nur mit Spezialwerkzeug zu öffnen
Zaptec Portal: Fernüberwachung und Verwaltung möglich
𝗞𝗼𝗻𝗻𝗲𝗸𝘁𝗶𝘃𝗜𝗧Ä𝗧 & 𝗦𝗖𝗛𝗡𝗜𝗧𝗧𝗦𝗧𝗘𝗟𝗟𝗘𝗡
Mobilfunk: 4G LTE-M
WLAN: 2,4 GHz, IEEE 802.11 b/g/n, Kanäle 1–11
Bluetooth: Bluetooth 5.1, BR/EDR/BLE
Powerline: PLC, HomePlug Green PHY, 10 Mbit/s
Cloud-Verbindung: ja
Portal: Zaptec Portal
OCPP: OCPP 1.6J Cloud-to-Cloud
Integrationen: API, Webhooks, Nachrichtenabonnement
ISO 15118: PLC für zukünftige Kommunikation mit dem Fahrzeug vorbereitet
Plug & Charge: für zukünftige Dienste vorbereitet
𝗦𝗜𝗖𝗛𝗘𝗥𝗛𝗘𝗜𝗧 & 𝗦𝗖𝗛𝗨𝗧𝗭
Erdschlussschutz: integrierter Typ-B-RCD
Selbsttest: Kalibrierung und Selbsttest vor jedem Ladezyklus
RCD-Reset: automatisches Zurücksetzen durch Trennen des Ladesteckers möglich
Elektrischer Schutz: Schutzklasse I
Überspannung: Kategorie III, 4 kV
Schutzgrad: IP54
Stoßfestigkeit: IK10
Temperaturbereich Betrieb: -30 °C bis +40 °C
𝗥Ü𝗖𝗞𝗣𝗟𝗔𝗧𝗧𝗘 / 𝗔𝗡𝗦𝗖𝗛𝗟𝗨𝗦𝗦𝗕𝗢𝗫
Rückplatte: enthalten
Kabelquerschnitt Anschlussbox: 2,5 bis 10 mm²
Kabeldurchmesser: 10 bis 18,5 mm
Installation: Rückplatte als Anschlussbasis für Zaptec Pro
𝗚𝗘𝗛Ä𝗨𝗦𝗘 & 𝗔𝗕𝗠𝗘𝗦𝗦𝗨𝗡𝗚𝗘𝗡
Abmessungen (H x B x T): 392 x 258 x 112 mm
Gewicht inklusive Rückplatte: ca. 5 kg
Gewicht laut Großhändler-Excel: ca. 5,6 kg
𝗟𝗜𝗘𝗙𝗘𝗥𝗨𝗠𝗙𝗔𝗡𝗚
Zaptec Pro M&E Ladestation
Rückplatte / Anschlussbox
Integrierter MID-Klasse-B-Energiezähler
Integrierter Typ-B-RCD
RFID/NFC-Reader
Integrierte Kommunikationsschnittstellen
