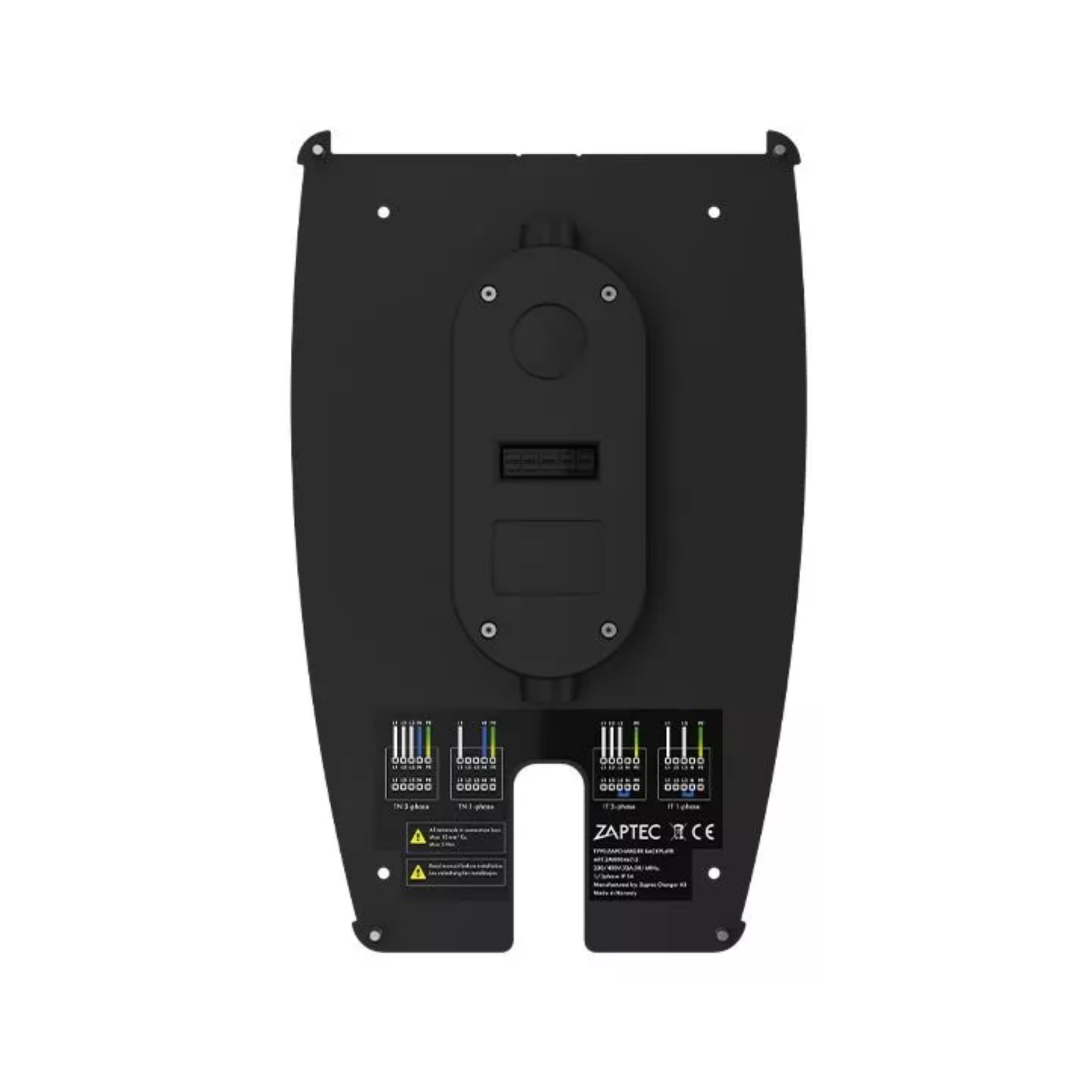

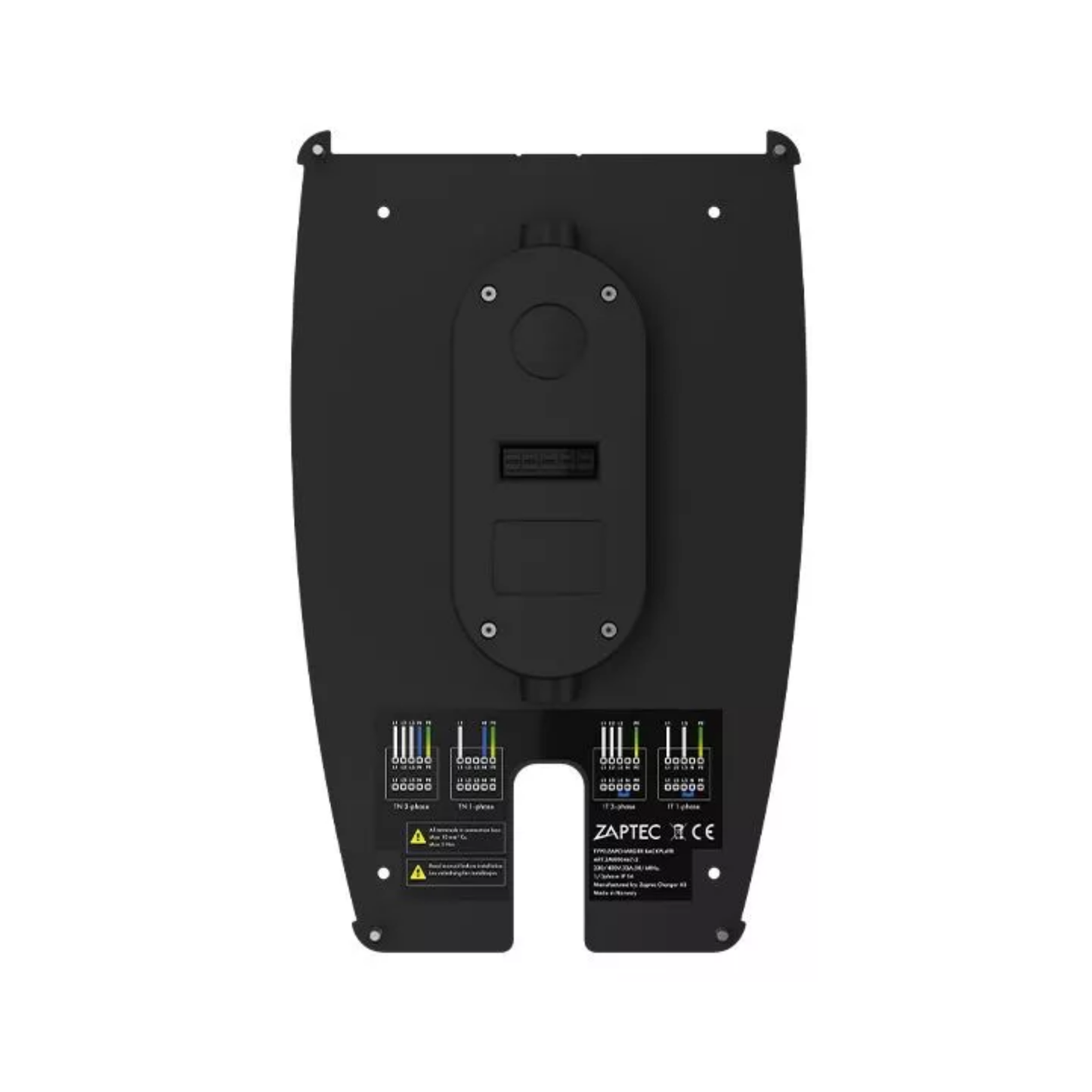

Die Zaptec Pro Rückplatte ZM000438 ist die originale Anschlussbox für die Zaptec Pro Wallbox. Sie wird für die fachgerechte Wandmontage oder Stelemontage benötigt und dient als elektrische Anschlussbasis der Ladestation.
Besonders wichtig: Bei einigen Zaptec Pro Varianten ist die Rückplatte nicht im Lieferumfang enthalten und muss separat bestellt werden. Für eine vollständige Installation der Zaptec Pro sollte daher geprüft werden, ob die Rückplatte bereits enthalten ist oder zusätzlich benötigt wird.
Die Rückplatte besteht aus verzinktem Stahl und ist schwarz pulverbeschichtet in RAL 9017. Der Anschlusskasten besteht aus robustem ASA+PC Kunststoff. Die Ausführung ist UV-beständig und schwer entflammbar nach UL94-5VA.
Für die Elektroinstallation bietet die Zaptec Pro Rückplatte einen 20-mm-Kabeleingang und ist für Leitungsquerschnitte von 2,5 bis 10 mm² vorgesehen. Vier Befestigungslöcher mit Ø5 mm ermöglichen eine stabile Wandmontage.
Damit ist die Zaptec Pro Rückplatte das passende Originalzubehör für professionelle Zaptec Pro Installationen im privaten, halböffentlichen und gewerblichen Bereich.
𝗔𝗹𝗹𝗴𝗲𝗺𝗲𝗶𝗻𝗲 𝗘𝗶𝗴𝗲𝗻𝘀𝗰𝗵𝗮𝗳𝘁𝗲𝗻
Hersteller: Zaptec
Modell: Zaptec Pro Rückplatte
Artikelnummer: ZM000438
EAN / GTIN: 7090038510292
Produkttyp: Zubehör / Rückplatte / Anschlussbox
Geeignet für: Zaptec Pro
Einsatzbereich: Wandmontage und Stelemontage der Zaptec Pro Wallbox
Farbe: Schwarz
Farbton: RAL 9017
Plattenmaterial: verzinkter Stahl
Oberfläche: pulverbeschichtet
Material Anschlusskasten: ASA+PC
Schutzgrad: UV-beständig
Brennbarkeitsklasse: UL94-5VA
Gewicht laut Zaptec-Excel: ca. 1,3 kg
𝗞𝗼𝗺𝗽𝗮𝘁𝗶𝗯𝗶𝗹𝗶𝘁ä𝘁 & 𝗔𝗻𝘄𝗲𝗻𝗱𝘂𝗻𝗴
Kompatible Wallbox: Zaptec Pro
Funktion: Anschlussbasis / Rückplatte für Zaptec Pro Wallbox
Montageart: Wandmontage oder Montage an kompatibler Stele
Anwendung: elektrische Anschlussvorbereitung für Zaptec Pro
Hinweis: Für Zaptec Pro Installationen erforderlich, wenn keine Rückplatte im Lieferumfang der Wallbox enthalten ist
𝗔𝗻𝘀𝗰𝗵𝗹𝘂𝘀𝘀 & 𝗜𝗻𝘀𝘁𝗮𝗹𝗹𝗮𝘁𝗶𝗼𝗻
Kabeleingang: 20 mm
Maximaler Kabelquerschnitt: 10 mm²
Minimaler Kabelquerschnitt: 2,5 mm²
Mitgelieferte Stopfen / Schaltpläne: Ø14 mm, Ø8 mm und Einfüllstopfen
Wandbefestigungen: 4 x Löcher mit Ø5 mm

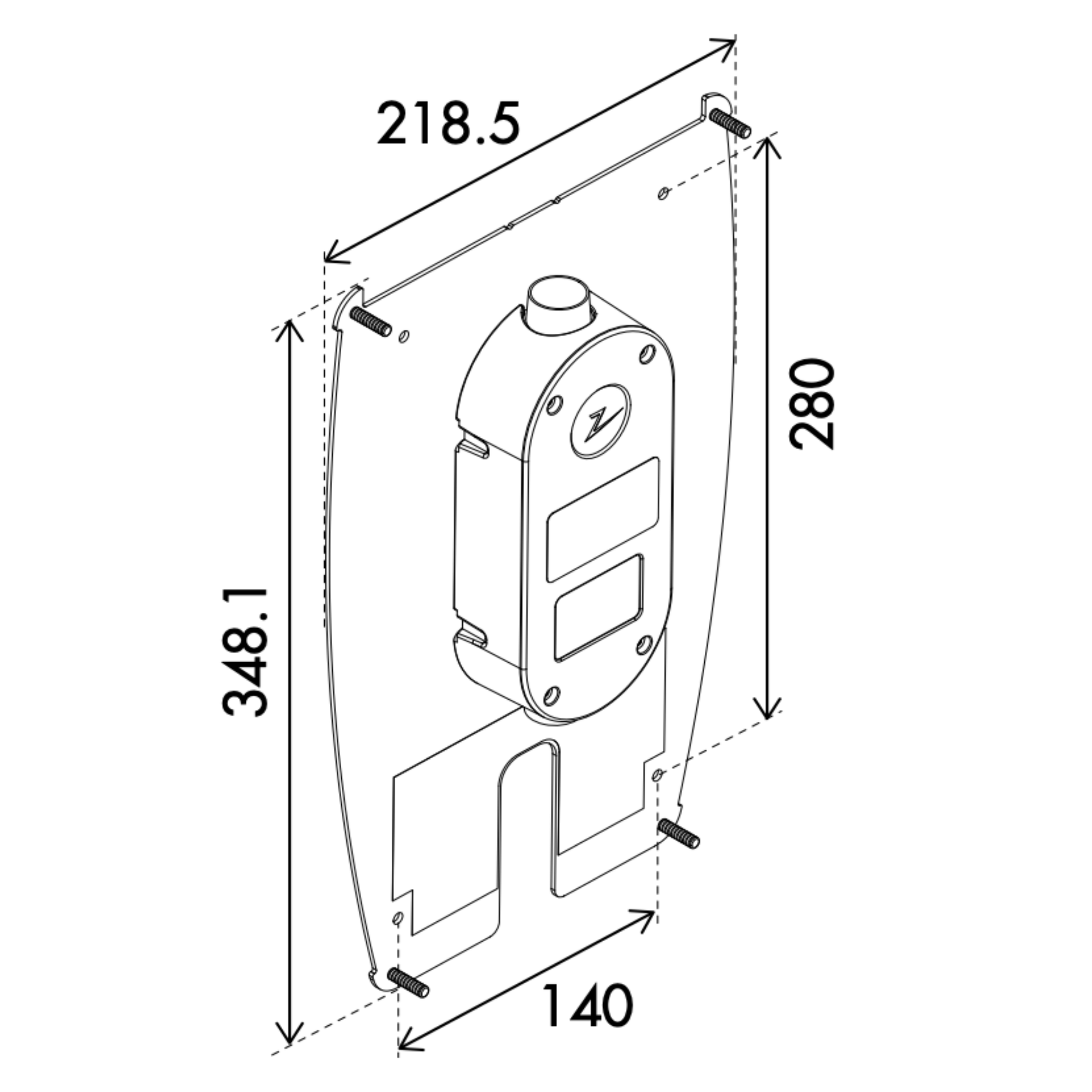

𝗔𝗯𝗺𝗲𝘀𝘀𝘂𝗻𝗴𝗲𝗻
Höhe: ca. 348,1 mm
Breite oben: ca. 218,5 mm
Breite unten: ca. 140 mm
Tiefe / Aufbau: ca. 280 mm laut Maßzeichnung
Weitere Maßangaben laut Produktblatt: 214,5 mm / 123,1 mm / 391,7 mm / 258,2 mm
𝗟𝗶𝗲𝗳𝗲𝗿𝘂𝗺𝗳𝗮𝗻𝗴
Zaptec Pro Rückplatte
Anschlussbox
Mitgelieferte Stopfen
Befestigungspunkte für Wandmontage
