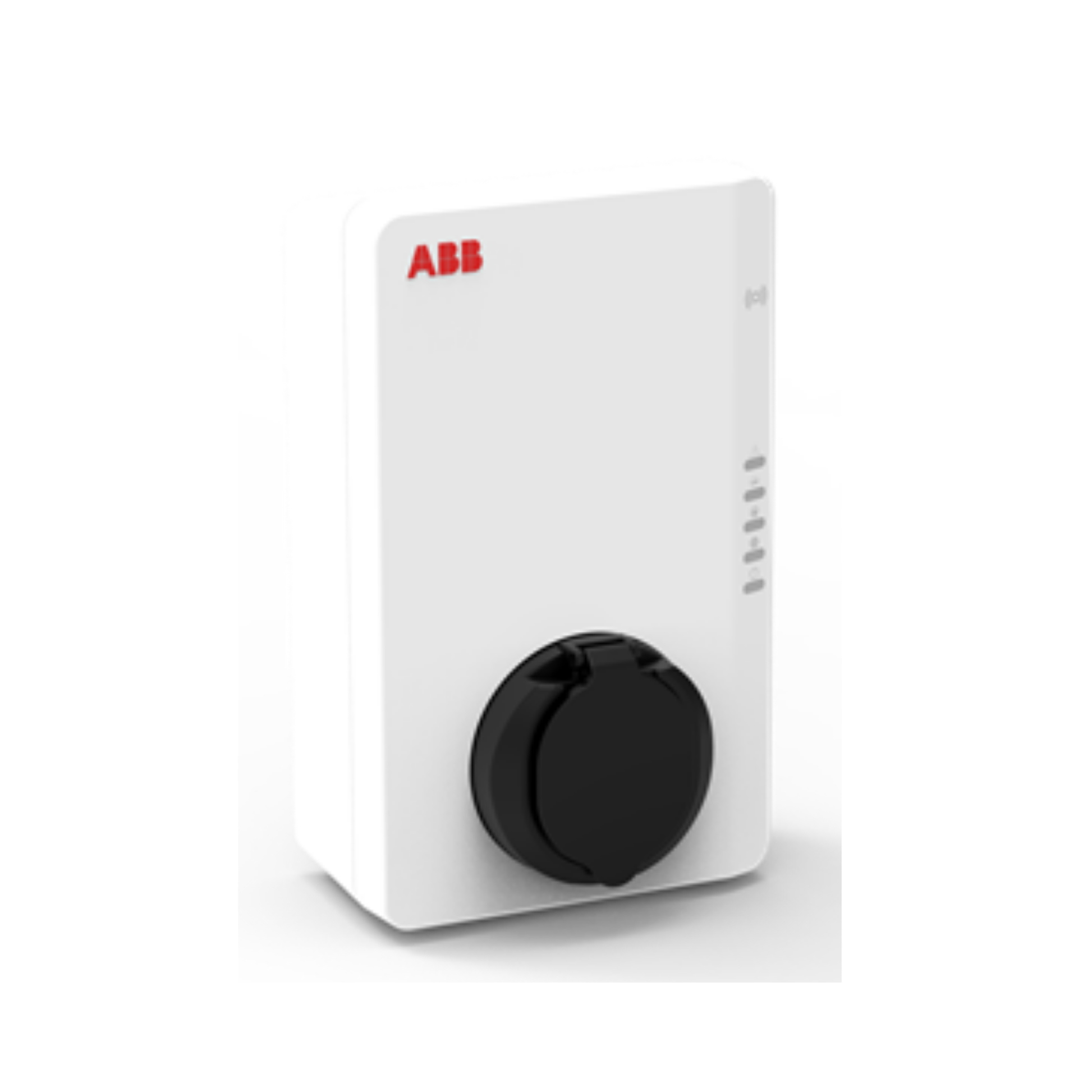

Die ABB Terra AC W22-S-R-V2-0 6AGC128171 ist eine professionelle 22-kW-Wallbox mit Typ-2-Steckdose und Schutzklappe. Sie eignet sich ideal für private, halböffentliche und gewerbliche Ladepunkte, bei denen eine robuste Wallbox mit flexibler Kabelnutzung, RFID-Zugangsschutz und Backend-Anbindung benötigt wird.
Durch die Typ-2-Steckdose können Nutzer ihr eigenes Ladekabel verwenden. Das ist besonders praktisch bei wechselnden Fahrzeugen, unterschiedlichen Kabellängen oder Standorten wie Firmenparkplätzen, Wohnanlagen und Kundenparkplätzen.
Für kontrollierten Zugang ist eine RFID-Authentifizierung integriert. Dadurch kann die Nutzung der Wallbox auf berechtigte Personen beschränkt werden – ein wichtiger Vorteil für gemeinsam genutzte oder gewerbliche Ladepunkte.
Bei der Konnektivität bietet die ABB Terra AC LAN, WLAN und Bluetooth. Über OCPP 1.6 kann die Wallbox in Backend-Systeme eingebunden werden. Zusätzlich ermöglicht die Ethernet-Durchschleif-Funktion eine kosteneffiziente Verkabelung bei Mehrfachinstallationen.
Die kostenfreie App unterstützt Konfiguration und Monitoring. Außerdem können Ladeberichte automatisiert versendet werden. Bei einer größeren Anzahl von Wallboxen ist zusätzlich eine zentrale Verwaltung über ein kostenfreies Web-Portal möglich.
Für professionelle Ladeinfrastruktur unterstützt die ABB Terra AC ein OCPP-basiertes Lastmanagement. Sicherheitsseitig verfügt sie über DC-Fehlerstromerkennung, integrierten Überlastschutz, Überspannungsunterdrückung und einen integrierten Sicherungsautomaten. Mit IP55 und IK10 ist sie für Innen- und Außenbereiche geeignet.
𝗔𝗹𝗹𝗴𝗲𝗺𝗲𝗶𝗻𝗲 𝗘𝗶𝗴𝗲𝗻𝘀𝗰𝗵𝗮𝗳𝘁𝗲𝗻
Hersteller: ABB
Modell: Terra AC W22-S-R-V2-0
Bestellnummer: 6AGC128171
EAN: 8719874454094
Alternative Produktreferenz: YAA.V3Y60.0
Produkttyp: Wallbox / AC-Ladestation
Version: Version 2
Beschreibung: Terra AC Wallbox, 22 kW, Steckdose, Version 2
Farbe: Schwarz
Montage: Wandmontage
Einsatzbereich: Innen- und Außenbereich
Gehäusetyp: indoor, outdoor
Gehäusematerial: Kunststoff
Schutzart: IP55
Stoßfestigkeit: IK10
Bildschirm: kein Display
Norm: EN 61851-1
CE-Konformität: ja
WEEE-Kategorie: 5, Kleingeräte
WEEE B2C / B2B: B2B
𝗟𝗮𝗱𝗲𝗻 & 𝗟𝗲𝗶𝘀𝘁𝘂𝗻𝗴
Max. Ladeleistung: 22 kW
Anschluss: 3-phasig
Anzahl Phasen: 3-phasig
Anschlussleistung: 22 kW
Ausgangsleistung: 22 kW
Eingangsstrom: 32 A
Maximaler Ausgangsstrom: 32 A
Eingangsspannung: 380 bis 420 V
Ausgangsspannung: 320 bis 480 V
Frequenz: 50 bis 60 Hz
Netzsystem: TT / TN
Querschnitt: 6 mm²
Überspannungskategorie: III
𝗟𝗮𝗱𝗲𝗮𝗻𝘀𝗰𝗵𝗹𝘂𝘀𝘀
Ladeverbindung: Typ-2-Steckdose mit Schutzklappe
Anzahl Steckdosen: 1 Stück
EV-Anschluss: AC Typ 2 mit Shutter
Anzahl Ladepunkte: 1
Kabellänge: keine, da Ausführung mit Typ-2-Steckdose
𝗔𝘂𝘁𝗼𝗿𝗶𝘀𝗶𝗲𝗿𝘂𝗻𝗴 & 𝗕𝗲𝗱𝗶𝗲𝗻𝘂𝗻𝗴
Authentifizierungsverfahren: RFID
App: kostenfreie App für Konfiguration und Monitoring
Monitoring: über App möglich
Ladeberichte: automatisierter Versand von Ladeberichten möglich
Web-Portal: zentrale Verwaltung über kostenfreies Web-Portal bei größerer Anzahl Wallboxen
𝗞𝗼𝗻𝗻𝗲𝗸𝘁𝗶𝘃𝗶𝘁ä𝘁 & 𝗦𝗰𝗵𝗻𝗶𝘁𝘁𝘀𝘁𝗲𝗹𝗹𝗲𝗻
Signalart: Wi-Fi, Ethernet, Bluetooth
LAN: Ethernet
WLAN: Wi-Fi
Bluetooth: ja
Mobilfunk: nein
Kommunikationsprotokoll: OCPP 1.6
Lastmanagementverfahren: OCPP-basiert
Ethernet-Durchschleif-Funktion: ja, für kosteneffiziente Verkabelung bei Mehrfachinstallationen
𝗘𝗻𝗲𝗿𝗴𝗶𝗲𝗺𝗲𝘀𝘀𝘂𝗻𝗴 & 𝗟𝗮𝘀𝘁𝗺𝗮𝗻𝗮𝗴𝗲𝗺𝗲𝗻𝘁
Energiezählertyp: AC
Lastmanagement: OCPP-basiert
Backend-Anbindung: über OCPP 1.6
Verwaltung mehrerer Wallboxen: über Web-Portal möglich
𝗦𝗶𝗰𝗵𝗲𝗿𝗵𝗘𝗜𝗧 & 𝗦𝗖𝗛𝗨𝗧𝗭
DC-Fehlerstromerkennung: ja
Überlastschutz: Overcurrent protection at 40 A
Überspannungsunterdrückung: enthalten
Anzahl FI für Elektrofahrzeuge: Residual Current Monitor
Integrierter Sicherungsautomat: Integrated breaker
𝗔𝗥𝗕𝗘𝗜𝗧𝗦𝗕𝗘𝗗𝗜𝗡𝗚𝗨𝗡𝗚𝗘𝗡
Umgebungstemperatur Betrieb: -30 °C bis +50 °C
Höchstzulässige Betriebshöhenlage: 2.000 m
Schutzart: IP55
Stoßfestigkeit: IK10
𝗕𝗔𝗧𝗧𝗘𝗥𝗜𝗘
Anzahl Batterien: 1
Batterietyp: Knopfzelle
Batteriechemie: Lithium
Batterieverwendung: nicht wiederaufladbares Batteriemodul
Batterielebensdauer: ohne Zeitlimit
Batteriegewicht: 0,8 g
Lithiumgehalt der Batterie: 0,04 g
UN 38.3 Prüfbericht: 9AKK108472A4663
𝗚𝗘𝗛Ä𝗨𝗦𝗘 & 𝗔𝗕𝗠𝗘𝗦𝗦𝗨𝗡𝗚𝗘𝗡
Abmessungen (H x B x T): 320 x 195 x 110 mm
Breite: 0,195 m
Höhe: 0,110 m
Tiefe/Länge: 0,320 m
Nettogewicht: ca. 1,8 kg
Verpackungseinheit: Karton, 1 Stück
Bruttogewicht Verpackungseinheit: ca. 3,1 kg
𝗟𝗜𝗘𝗙𝗘𝗥𝗨𝗠𝗙𝗔𝗡𝗚
ABB Terra AC Wallbox
Typ-2-Steckdose mit Schutzklappe
RFID-Zugangssteuerung
Integrierte Kommunikationsschnittstellen
