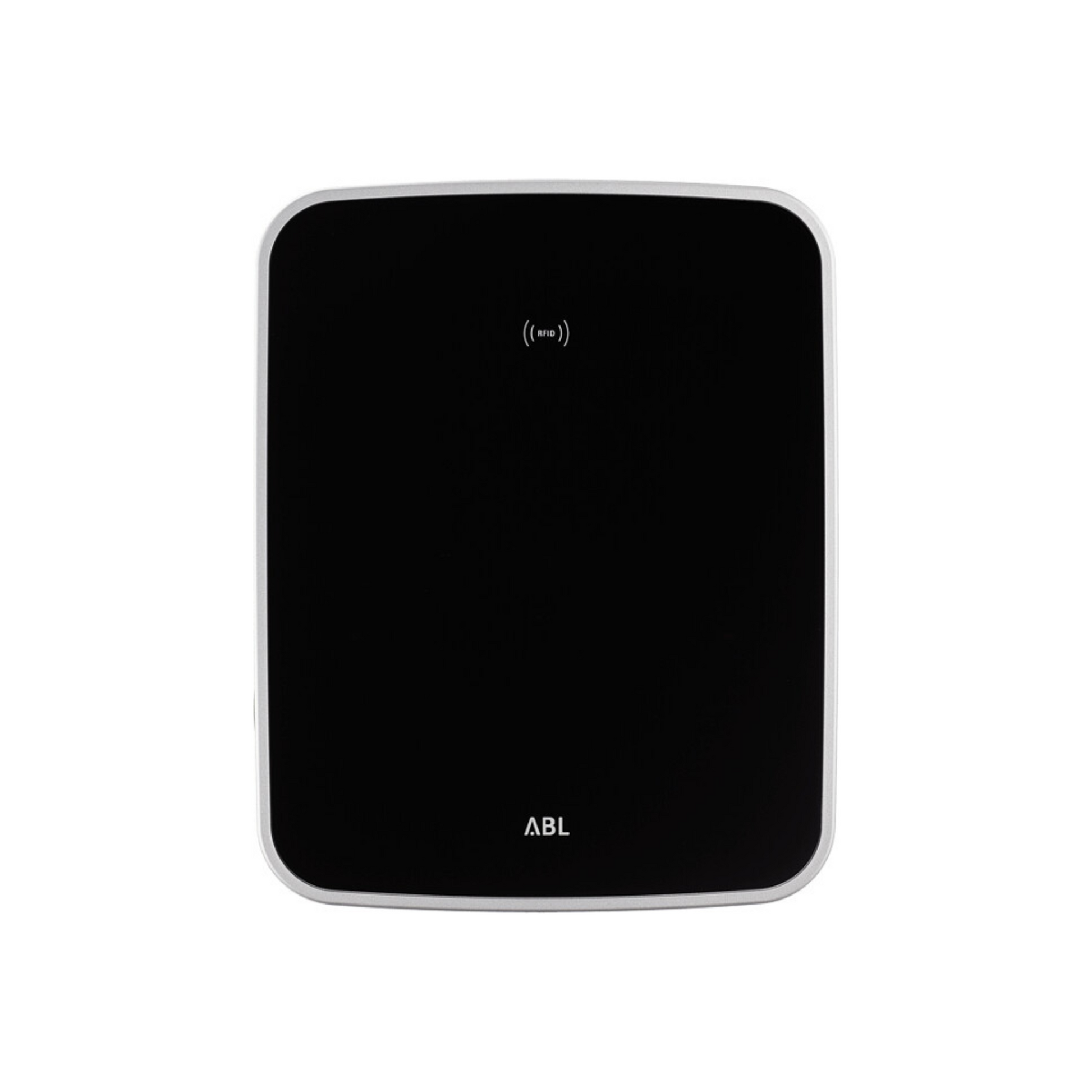

Die ABL eMH3 3W2263 ist eine eichrechtskonforme Twin Controller+ Wallbox mit zwei Typ-2 Steckdosen und wurde für den professionellen Einsatz im halböffentlichen und gewerblichen Bereich entwickelt. Sie ermöglicht das gleichzeitige Laden von zwei Elektrofahrzeugen mit bis zu 2×11 kW und eignet sich ideal als zentrale Master-Wallbox in ABL eMH3 Installationen.
Als Controller+ übernimmt sie in Gruppeninstallationen die notwendigen Kommunikationsfunktionen wie Nutzerverwaltung, Abrechnung und Backend-Anbindung. Die Kommunikation mit dem Backend erfolgt via LAN, optional WLAN oder LTE, unterstützt werden OCPP 1.6 und 1.5. Zusätzlich erfolgt die EVSE-Kommunikation über RS485.
Die Wallbox ist mit MID-konformem Energiezähler, Logging Gateway, integriertem FI Typ A und elektronischer DC-Fehlerstromerkennung ausgestattet. Damit ist sie anschlussfertig vorbereitet und sofort betriebsbereit.
Dank robuster Bauweise, Schutzart IP54 und Stoßfestigkeit IK08 ist die ABL eMH3 3W2263 optimal für den dauerhaften Einsatz im Innen- und Außenbereich geeignet. Optionales Zubehör wie LTE-/WLAN-Paket, RFID-Karten, Wetterschutzdach oder dynamisches Lastmanagement ist verfügbar.
Allgemeine Eigenschaften
- Hersteller: ABL
- Modell: eMH3 Twin Controller+
- Herstellernummer: 3W2263
- EAN: 4011721175997
- Farbe: Schwarz / Silber
Elektrische Eigenschaften
- Anzahl Phasen: Dreiphasig
- Nennspannung: 230 / 400 V
- Nennstrom: 32 A
- Nennfrequenz: 50 Hz
- Max. Ladeleistung: 2×11 kW oder 1×22 kW
- Max. Ladeleistung pro Ladepunkt: 11 kW
Absicherung & Messung
- FI-Schutzschalter: Typ A, 30 mA
- DC-Fehlerstromerkennung: elektronisch, ≥ 6 mA
- Energiezähler: MID-konform
- Eichrechtmodul: Logging Gateway (LGW)
- Überstromschutz: integriert in Firmware
- Temperaturüberwachung: intern, Reduktion des Ladestroms bzw. Abschaltung
Ladetechnik
- Anwendungsbereich: Flotte Laden / Gewerblich, Dienstwagen Laden
- Ladeanschluss: 2× Typ-2 Steckdose
- Anzahl Ladepunkte: 2
- Kommunikation Fahrzeug: IEC 61851-1, Mode 3
Konnektivität & Backend
- Autorisierung: RFID
- Konnektivität: LAN, WLAN, Mobile Daten, RS485
- Backendanbindung: OCPP 1.6 / 1.5
- Kommunikation EVSE: RS485
- Anzeige: LED
Gehäuse & Montage
- Bauart: Wandgehäuse
- Befestigung: Wandbefestigung über Montageplatte und Montage-Set
- Material: Kunststoff
- Schutzart: IP54
- Stoßfestigkeit: IK08
- Abmessungen: 492 × 394 × 192 mm
- Gewicht: ca. 13,5 kg
Arbeitsbedingungen
- Betriebstemperatur: -25 bis 40 °C
- Lagertemperatur: -30 bis 85 °C
- Relative Luftfeuchtigkeit: 5 bis 95 %, nicht kondensierend
- Schutzklasse: I
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
- Maximale Aufbauhöhe: ≤ 2.000 m NHN
