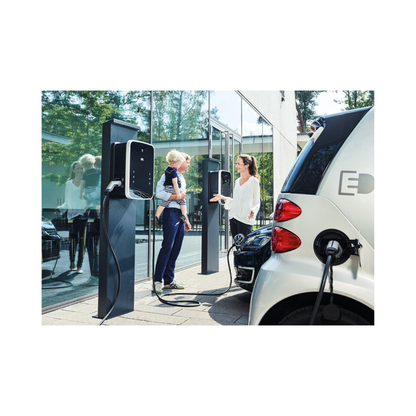

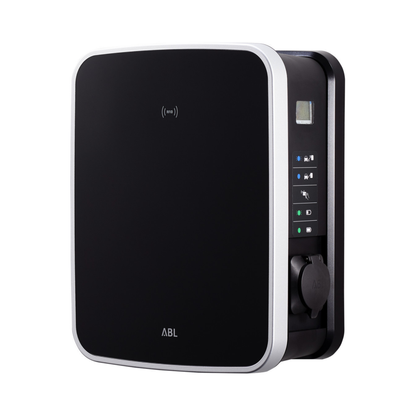

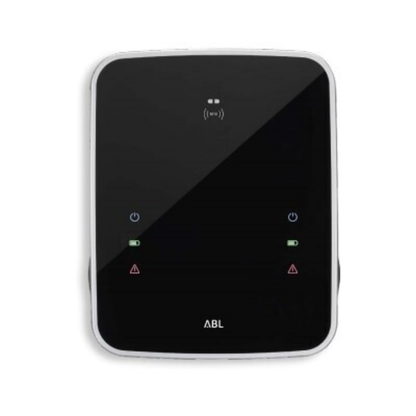

Die ABL eMH3 Twin Extender 3W2273 ist eine professionelle Twin-Wallbox mit zwei internen Typ-2-Ladesteckdosen. Sie kann zwei Fahrzeuge gleichzeitig mit jeweils bis zu 11 kW laden oder ein Fahrzeug mit bis zu 22 kW versorgen. Dadurch eignet sie sich ideal für Unternehmen, Wohnanlagen, Parkplätze, Flotten und gewerbliche Ladeinfrastruktur.
Als Extender-Variante ist die Wallbox für Gruppeninstallationen mit einer passenden Controller-Wallbox vorgesehen. Laut Datenblatt können bis zu 7 eMH3 Extender mit einem Controller verbunden werden. Alternativ kann die Wallbox per Software auch für den Stand-alone-Betrieb eingerichtet werden.
Die Ausführung mit zwei Typ-2-Ladesteckdosen ist besonders flexibel, da Nutzer ihr eigenes Ladekabel verwenden können. Das ist praktisch für halböffentliche Bereiche, Parkplätze und Standorte mit wechselnden Fahrzeugen.
Für transparente Verbrauchserfassung ist ein MID-konformer Energiezähler integriert. Die Autorisierung erfolgt per RFID. Die Kommunikation zur Controller-Wallbox erfolgt über RS485, die Backend-Anbindung läuft über den Controller.
Sicherheitstechnisch ist die ABL eMH3 stark ausgestattet: FI Typ A, elektronische DC-Fehlerstromerkennung ≥ 6 mA, Überstromschutz, Temperaturüberwachung und Welding Detection sind bereits integriert. Damit ist die Wallbox anschlussfertig vorinstalliert und bietet eine robuste Lösung „Made in Germany“.
𝗔𝗹𝗹𝗴𝗲𝗺𝗲𝗶𝗻𝗲 𝗘𝗶𝗴𝗲𝗻𝘀𝗰𝗵𝗮𝗳𝘁𝗲𝗻
Hersteller: ABL
Modell: eMH3 Twin Extender mit Ladesteckdosen
Produktnummer: 3W2273
EAN: 4011721183398
Produkttyp: Wallbox
Farbe Gehäuse: Schwarz, ähnlich RAL 9011
Farbe Blende: Silber ähnlich RAL 9006 / Schwarz ähnlich RAL 9017
Bauart: Wandgehäuse
Montage: Wandbefestigung über Montageplatte und Montage-Set
Material Gehäuse / Blende: Kunststoff
Schutzart: IP54
Stoßfestigkeit: IK08
Schutzklasse: I
Fertigung: Made in Germany
Statistische Warennummer: 85371091
Verpackungseinheit: 1 Stück
Verpackung (H x B x T): 586 x 487 x 381 mm
𝗟𝗮𝗱𝗲𝗻 & 𝗟𝗲𝗶𝘀𝘁𝘂𝗻𝗴
Max. Ladeleistung: 2 x 11 kW oder 1 x 22 kW
Max. Ladeleistung pro Ladepunkt: 11 kW bei gleichzeitigem Laden
Max. Ladeleistung einzelner Ladepunkt: 22 kW
Anzahl Ladepunkte: 2
Nennspannung: 230 / 400 V
Nennstrom: 32 A
Nennfrequenz: 50 Hz
Maximaler Ladestrom: 32 A
Vorsicherung: 32 A bauseits erforderlich, C-Charakteristik empfohlen
Netzanschluss: Zuleitung bis max. 16 mm² bzw. Kabeldurchmesser ≤ 25 mm
Anschluss: Direktanschluss am FI-Schutzschalter
PE: Durchgangsreihenklemme
𝗟𝗮𝗱𝗲𝗮𝗻𝘀𝗰𝗵𝗹𝘂𝘀𝘀
Ladeverbindung: zwei Typ-2-Ladesteckdosen mit Verriegelung nach IEC 62196-2
Kabellänge: keine, da Ausführung mit Ladesteckdosen
Anzahl Ladepunkte: 2
Ausgangsspannung: 230 / 400 V
𝗔𝘂𝘁𝗼𝗿𝗶𝘀𝗶𝗲𝗿𝘂𝗻𝗴 & 𝗕𝗲𝗱𝗶𝗲𝗻𝘂𝗻𝗴
Autorisierung: RFID
Anzeige: LED
Verriegelung Gehäuse: integriertes Dreikantschloss
Ladeüberwachung: LED-Funktionsanzeige
𝗞𝗼𝗻𝗻𝗲𝗸𝘁𝗶𝘃𝗶𝘁ä𝘁 & 𝗦𝗰𝗵𝗻𝗶𝘁𝘁𝘀𝘁𝗲𝗹𝗹𝗲𝗻
Kommunikation EV: IEC 61851-1, Mode 3
Kommunikation EVSE: RS485
Backend-Kommunikation: über Controller-Wallbox
Gruppeninstallation: bis zu 7 eMH3 Extender mit einem Controller möglich
Stand-alone Betrieb: per Software einrichtbar
𝗘𝗻𝗲𝗿𝗴𝗶𝗲𝗺𝗲𝘀𝘀𝘂𝗻𝗴 & 𝗟𝗮𝘀𝘁𝗺𝗮𝗻𝗮𝗴𝗲𝗺𝗲𝗻𝘁
Energiezähler: MID-konform
Lastmanagement: über Controller-Wallbox
Backend- und Lastmanagementanwendungen: geeignet
𝗦𝗶𝗰𝗵𝗲𝗿𝗵𝗲𝗶𝘁 & 𝗦𝗰𝗵𝘂𝘁𝘇
FI-Schutzschalter: RCCB Typ A, 30 mA
DC-Fehlerstromerkennung: elektronisch, IΔn d.c. ≥ 6 mA
Lastschalter: Installationsschütz, 4-polig, 40 A
Welding Detection: keine Ladung bei Verschweißung des Schützes möglich
Überstromschutz: integriert in Firmware
Überstromschutz Abschaltung: 110 % nach 100 Sekunden, 120 % nach 10 Sekunden
Temperaturüberwachung: intern, Reduktion des Ladestroms bzw. Abschaltung
Überspannungskategorie: III
Verschmutzungsgrad: 3
𝗔𝗿𝗯𝗲𝗶𝘁𝘀𝗯𝗲𝗱𝗶𝗻𝗴𝘂𝗻𝗴𝗲𝗻
Umgebungstemperatur Betrieb: -25 °C bis +40 °C
Umgebungstemperatur Lagerung: -30 °C bis +85 °C
Relative Luftfeuchtigkeit: 5 bis 95 %, nicht kondensierend
Maximale Aufbauhöhe: ≤ 2.000 m NHN
Verlustleistung: 2,8 W
𝗚𝗲𝗵ä𝘂𝘀𝗲 & 𝗔𝗯𝗺𝗲𝘀𝘀𝘂𝗻𝗴𝗲𝗻
Abmessungen (H x B x T): 492 x 394 x 192 mm
Gewicht netto: ca. 13,5 kg
𝗡𝗼𝗿𝗺𝗲𝗻 & 𝗥𝗶𝗰𝗵𝘁𝗹𝗶𝗻𝗶𝗲𝗻
IEC 61851-1
IEC 61439-7 ACSEV
𝗟𝗶𝗲𝗳𝗲𝗿𝘂𝗺𝗳𝗮𝗻𝗴
Wallbox
gedruckte Bedienungsanleitung
1 Dreikantschlüssel
Montage-Set
𝗢𝗽𝘁𝗶𝗼𝗻𝗮𝗹𝗲𝘀 𝗭𝘂𝗯𝗲𝗵ö𝗿
Stele: POLEMH3
Fundament Stele: EMH9999
Doppel-Stele: POLEMH6
Fundament Doppel-Stele: EMH9996
Wetterschutzdach: WPR36
Kabelhalterung mit Steckeraufnahme: CABHOLD
Ladekabel Typ 2
Adapterkabel Typ 2 auf Typ 1: LAKK2K1
Konfigurationskit: CONFCAB
RFID-Karte 5 Stück: E017869
Installationsprüfgerät: TE001
Fahrzeugsimulationsadapter: TE005
